2018/7/26

運搬機(コンクリート設備)の修理

こんにちは。Yuichiです。

かなり昔に自社でゼロから設計・製作した鉄筋運搬機の「プーリーが壊れて動かない」との依頼があったので修理しました。

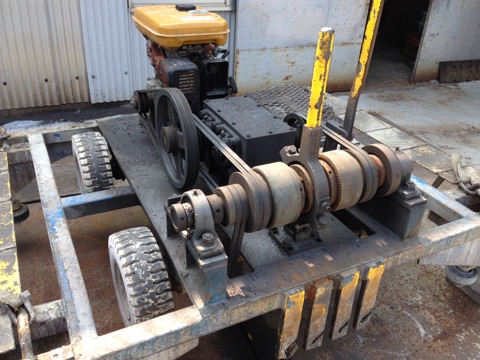

エンジンの力を使い前進・後進ができるようにクラッチ、タイヤ、ブレーキを備えたもので、設計者(牟田淳一:現社長)曰く

「頭を捻って設計・製作した」

との思い入れのある装置になります。

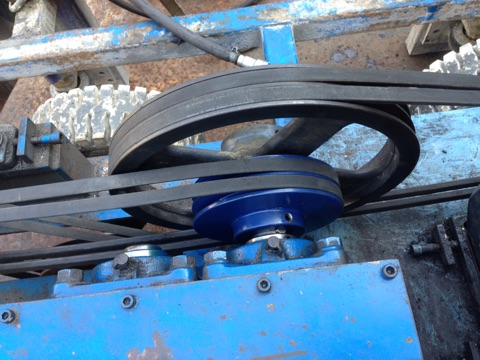

カバーを外した状態。

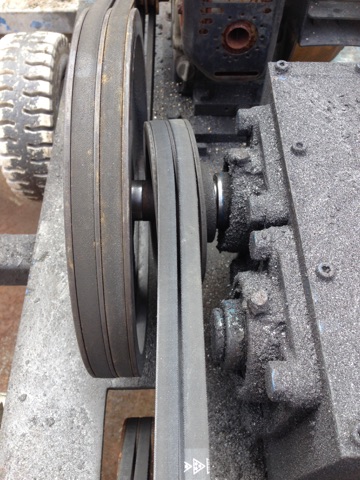

プーリーが斜めに付いてます。

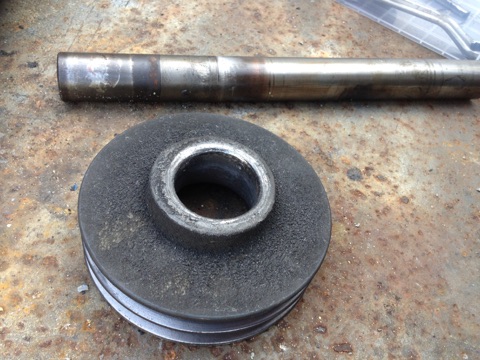

分解したらプーリーの穴がかなり大きくなっていて、本来あったはずの平行キーも消えてました。
軸もかなり減ってます。

スケッチし、軸とプーリーを作り替えて組み立て。

グリスを注して修理完了!

試運転したところスムーズに無事動きました(^_^)
