2024/10/22

ブレーキドラム製作(Φ600、FCD450)

天井クレーンのブレーキドラム(外径Φ600mm)の加工依頼をお客様から頂いたので製作しました(^^)/


材料はお客様からの支給材で、材質は『FCD450』になります。

ちなみに、中心穴にはキー溝加工があるのですが、『勾配キー』になるのでいつも以上に気を遣います(^^;)

加工の流れとしては、

・外周(旋盤加工)
・10カ所の穴(マシニング)
・勾配キー(ブローチ盤)

となります(^^)/


職人さんが頑張って丁寧に旋盤加工を終わらせ、マシニングで10カ所ある穴加工を実施。・・・旋盤加工中の写真は取り損ねました(^^;)

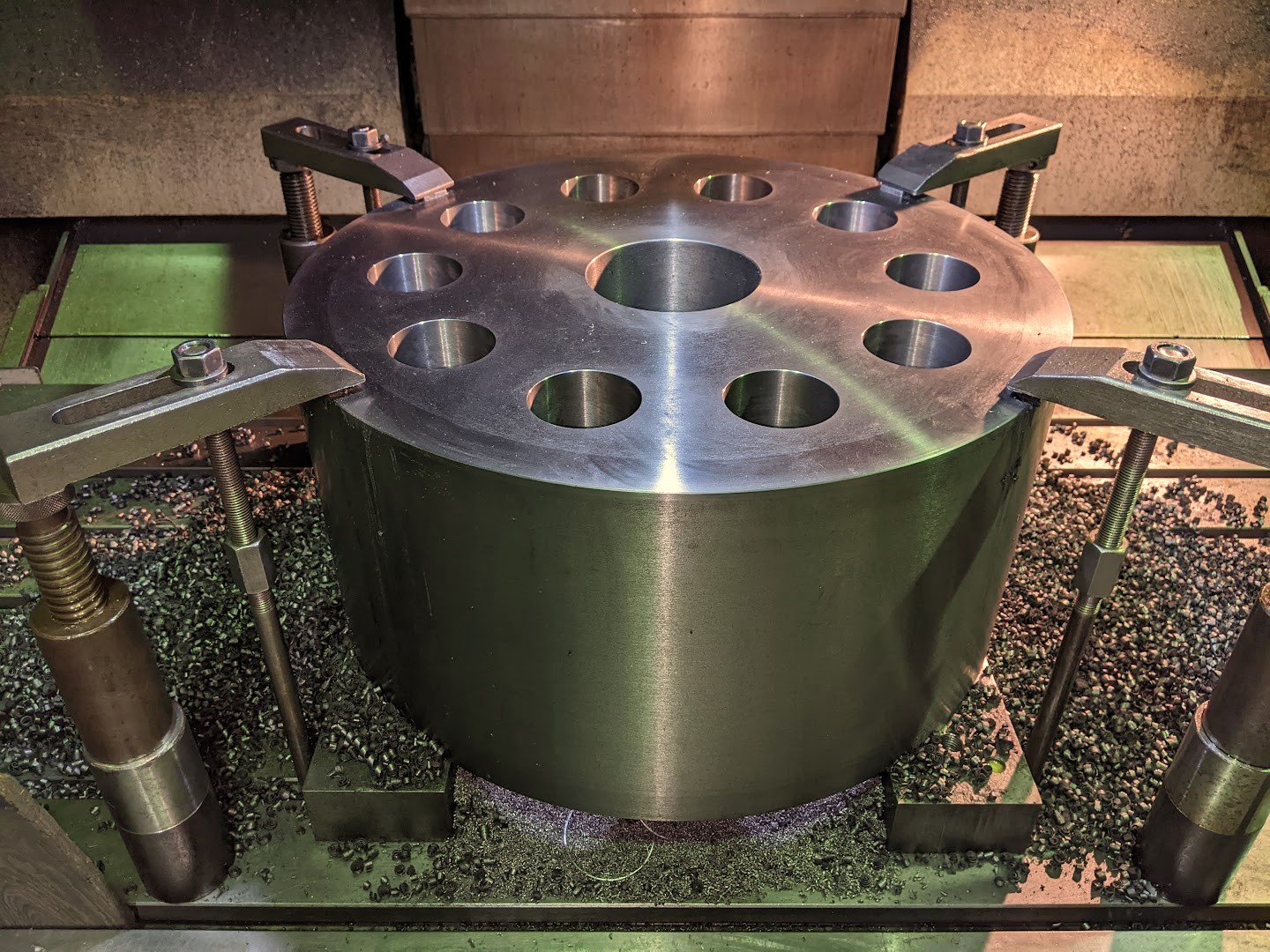

マシニングでフランジ形たわみ軸継手用の穴加工(10カ所)を実施。
キレイに加工できました!
1つ1つの穴が大きいです(^^;)

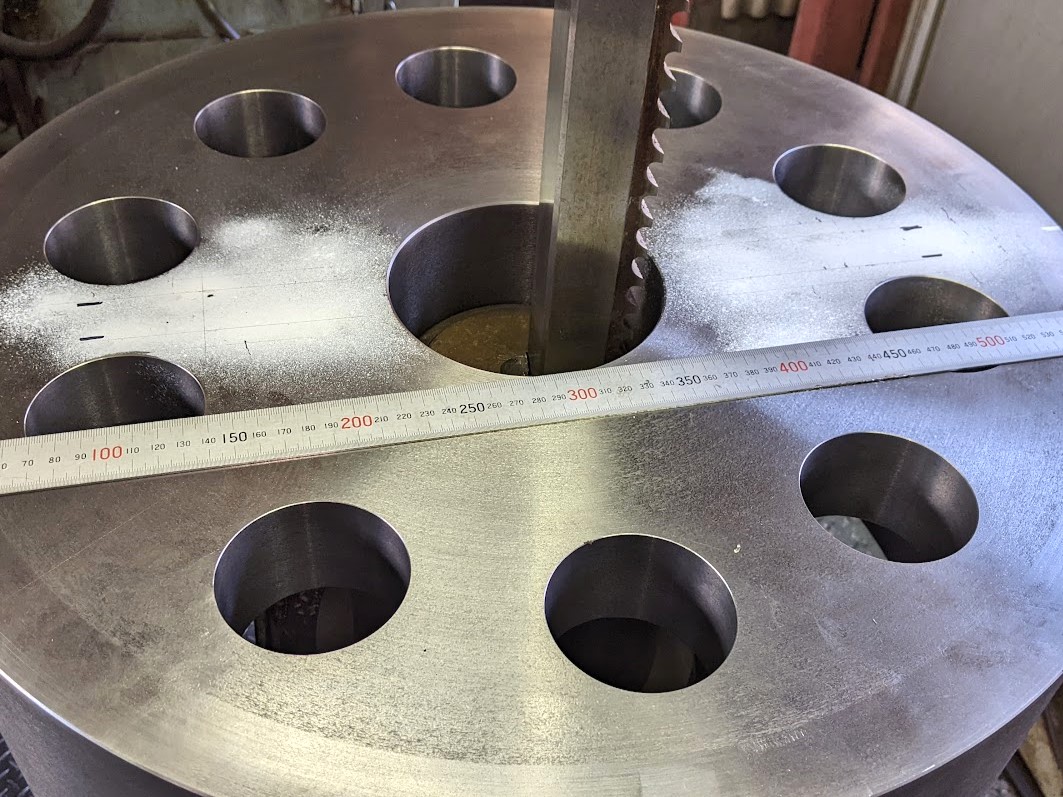

次は勾配キーをブローチ盤で加工します。
切込み深さを慎重に調整しながら1/100の勾配に仕上げます。
勾配キーの加工はどうしても気を遣います(^^;)

こちらも丁寧に加工を行い、お客様の指定公差通りに無事勾配キーができました(^^)

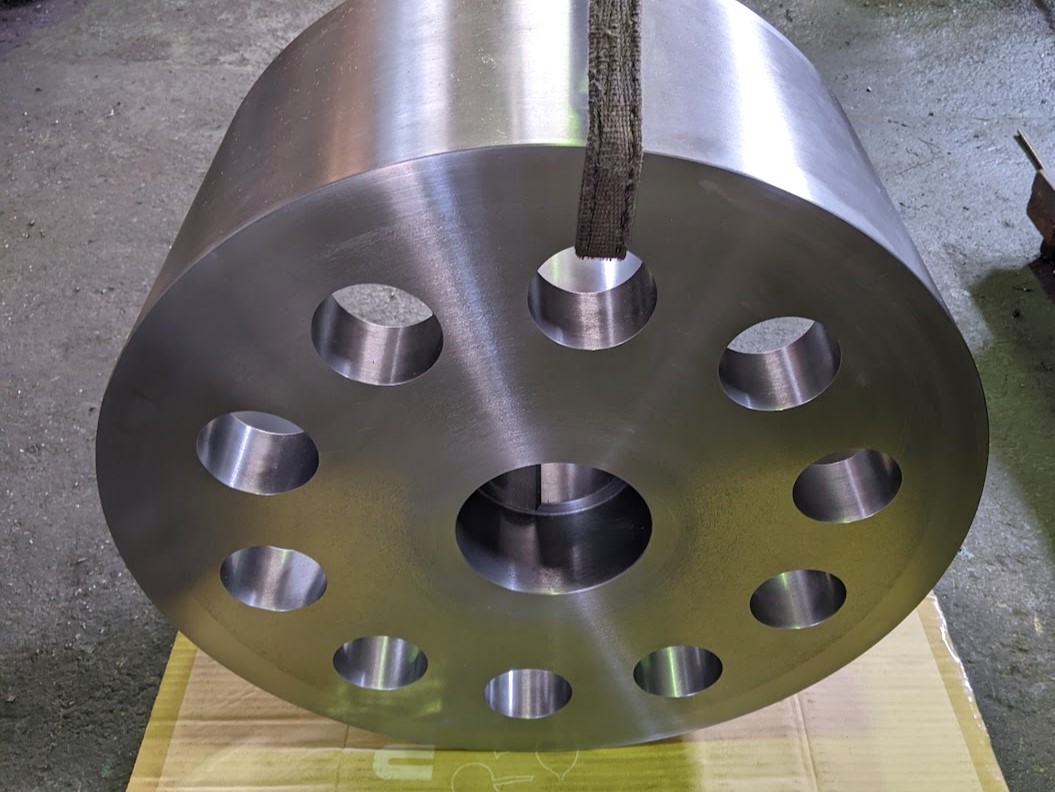

全加工完成後。
外径がΦ600mmで牟田鉄工では大きなブレーキドラムの部類になります。


反対側。
職人さんも旋盤加工が上達して来ました(^^)

お客様からの支給材はいつも以上に気を遣いますが、最後まで問題無く丁寧に加工ができて無事に納品することができました!
