スパイラルベベルギア製作①歯切前加工 |
|
|

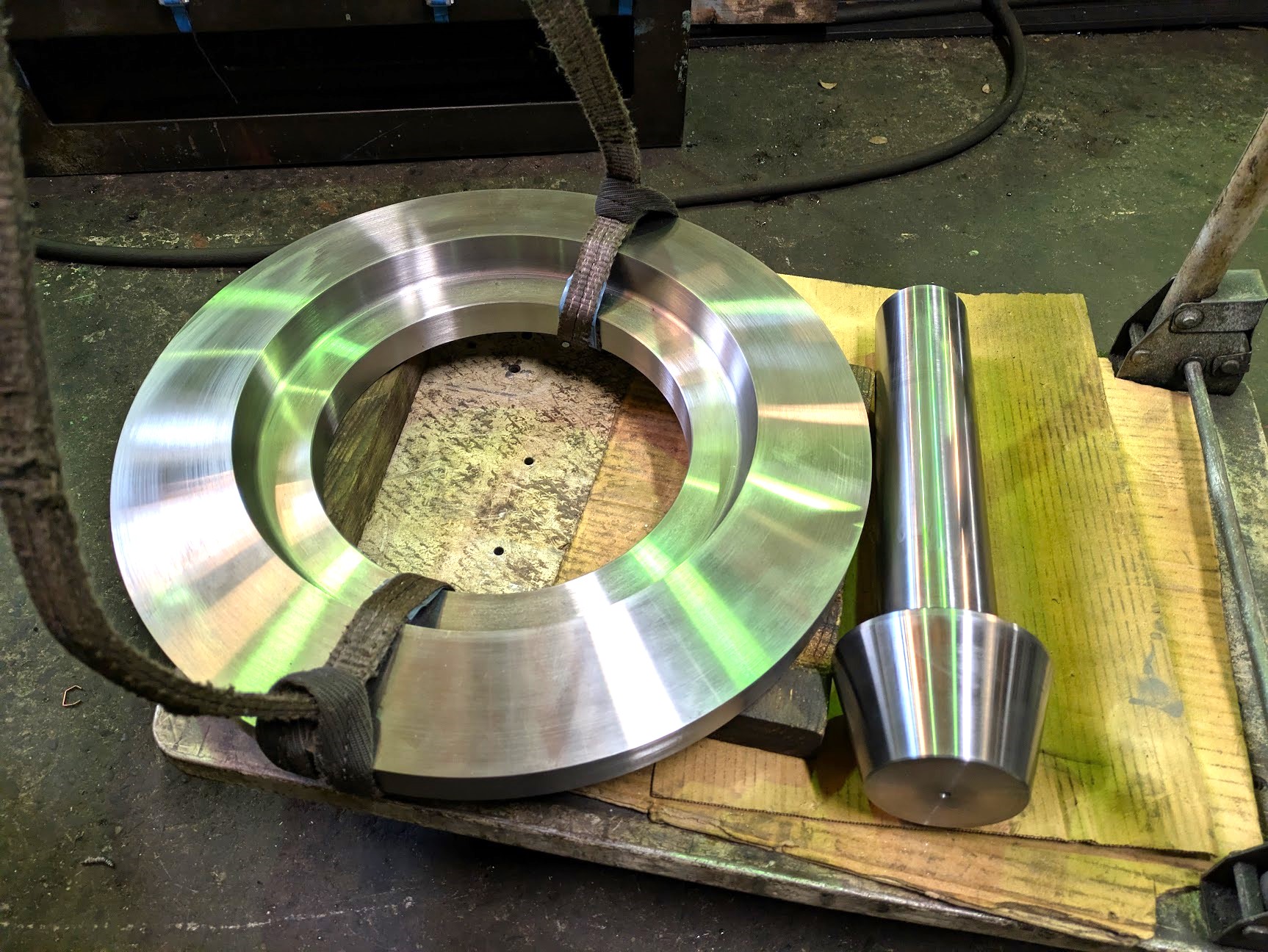

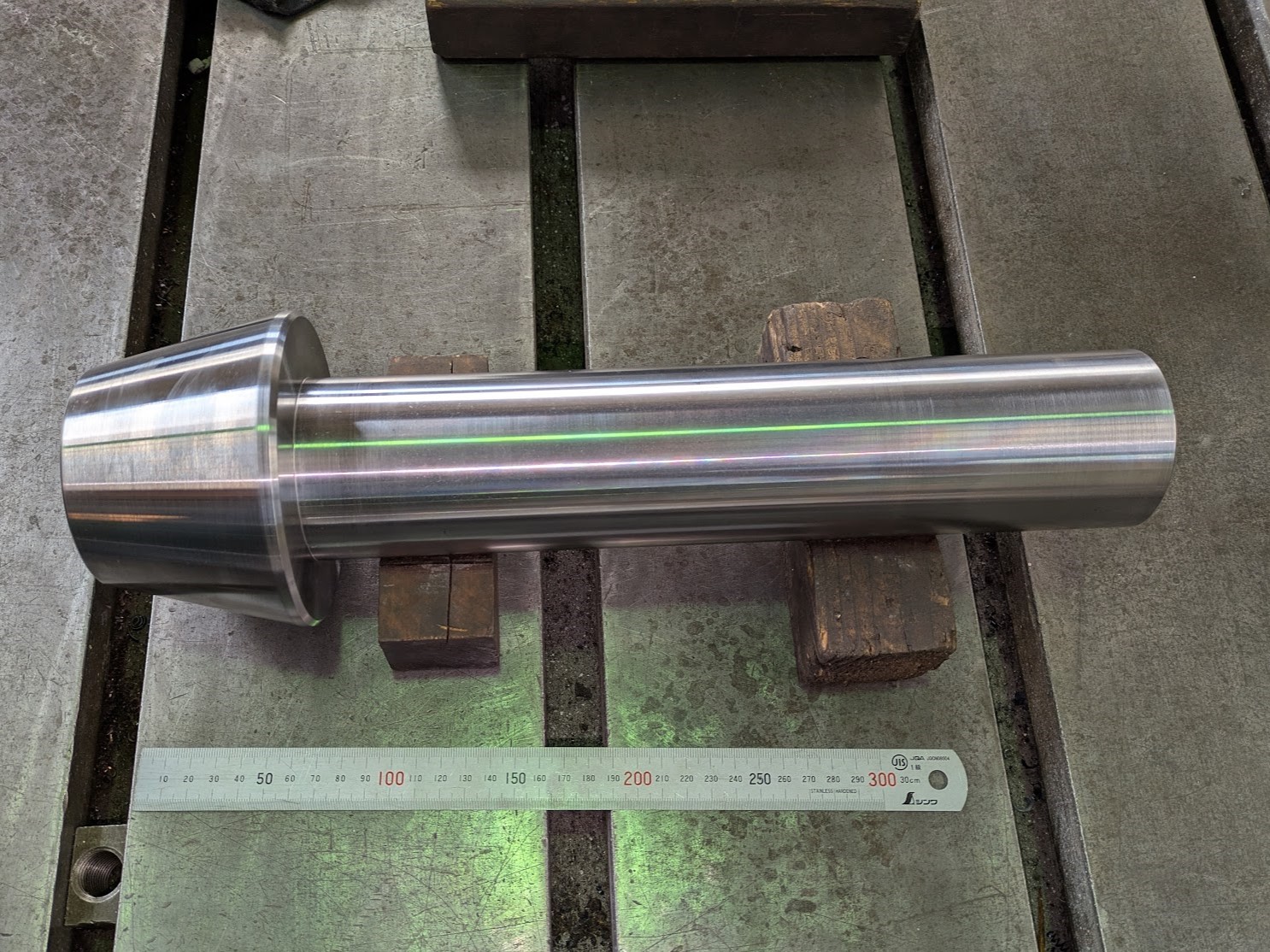

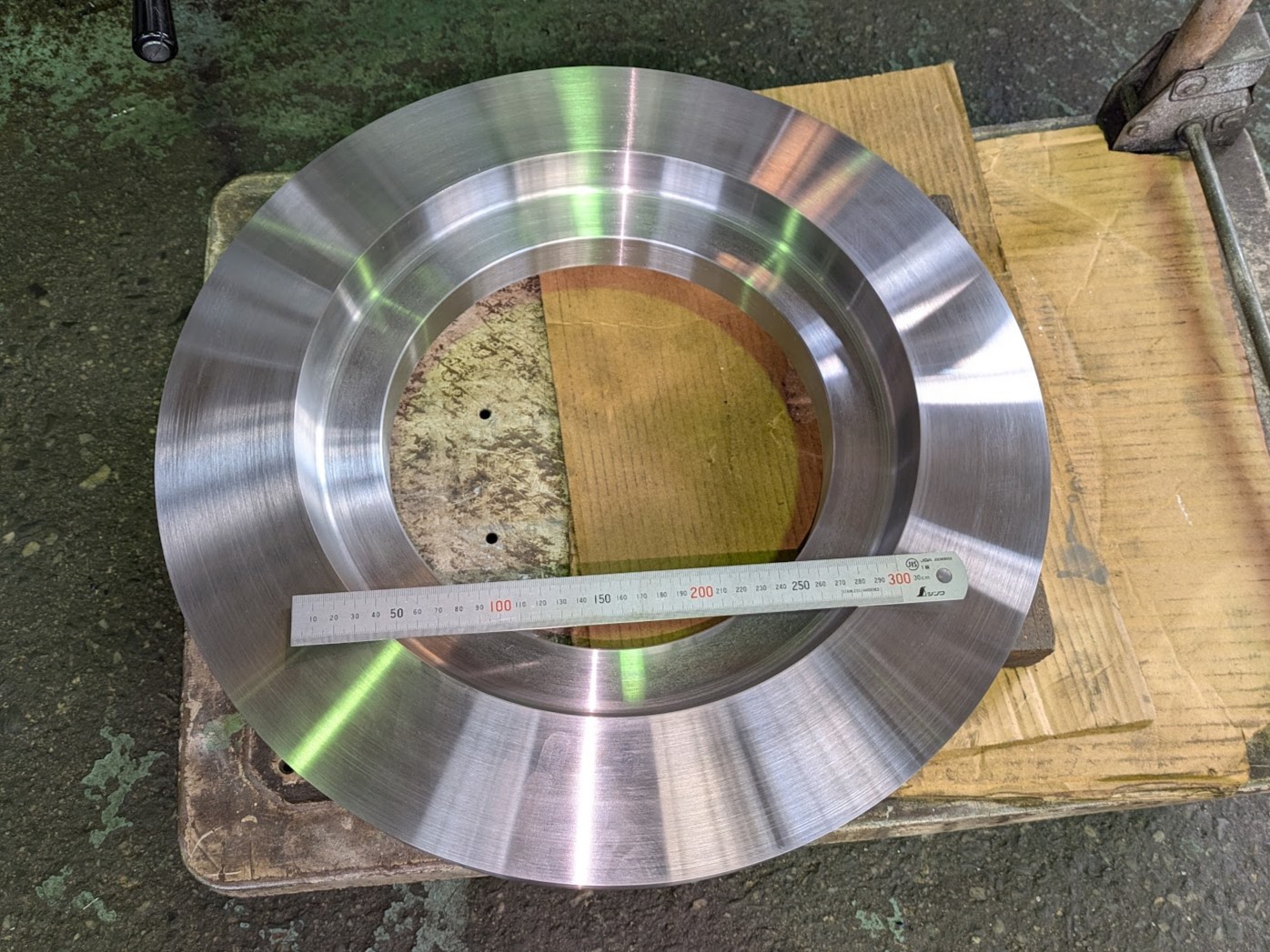

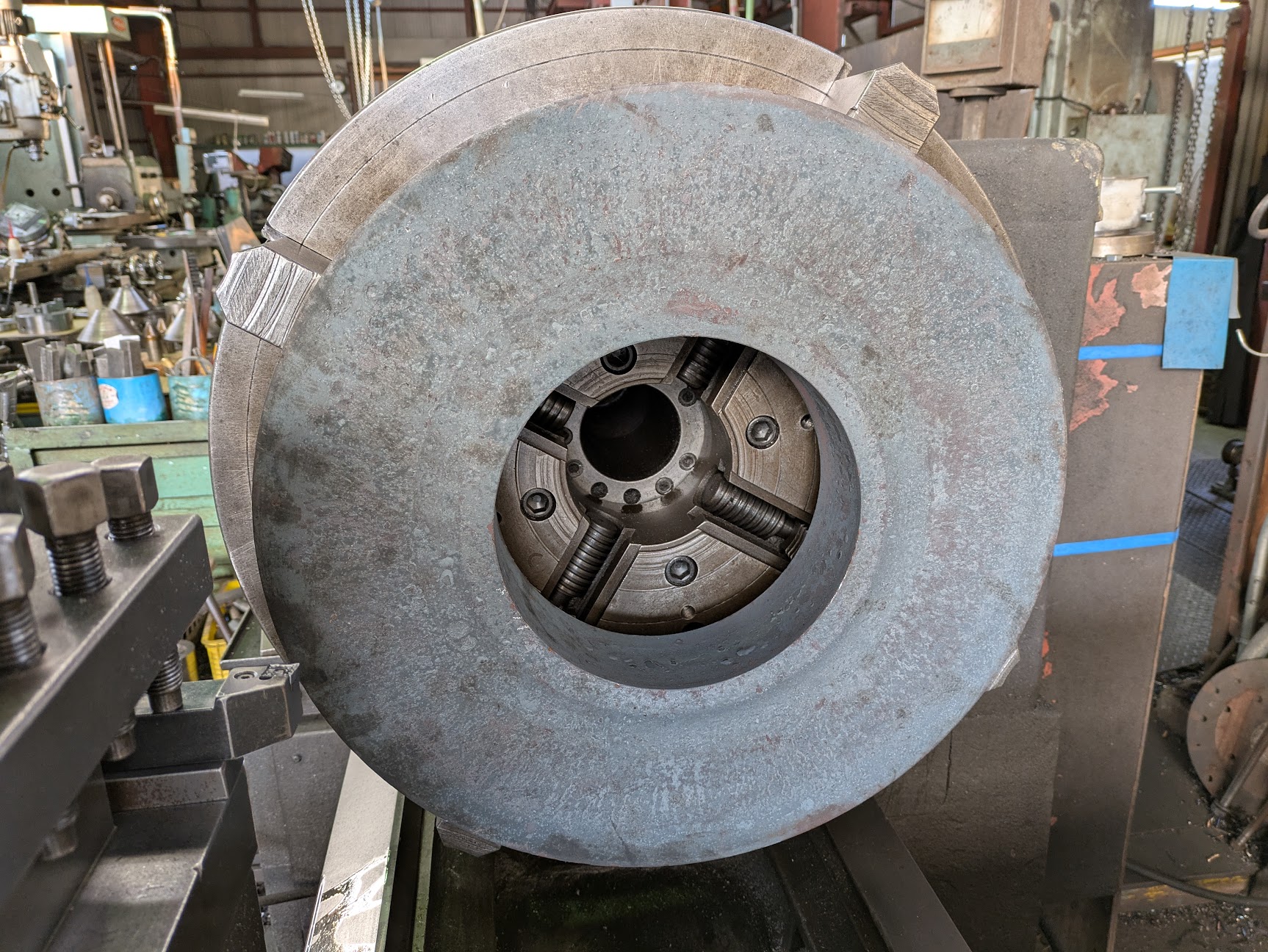

お客様からのご依頼で大きなサイズのスパイラルベベルギア１組を製作することになりました！！(^^)/ 実は牟田鉄工では過去一度もこの手のギアを一から製作した事がありません。 カタログに載っているような、メーカーで歯切り済みの素材を購入して内径・キー溝等の追加工をしたことはありますが、素材～は初めてで歯切り屋さんを探したり色々と勉強したり、とにかく必死にトライしました！！ 歯切り関係の本を買い集めて勉強し、材質・熱処理・焼入・加工手順、歯切り等の知識を蓄えて材料を手配して加工を開始します(^^)/ 材質を選定し、素材を手配して歯切り前加工を実施！ 素材の外径は約５００ｍｍあります！  間で熱処理を入れ、歯切り屋さんと打ち合わせをした歯切り前形状に加工します。 大歯車の歯切り前形状。  スパイラルベベルギア軸の歯切り前形状。  この二つを丁寧に梱包して歯切り屋さんに送ります。  スパイラルベベルギアを切ってくれる歯切り屋さんをネットで探し、その歯切り屋さんと色々と話しをさせてもらい、『歯切りできますよ』と快く引き受けていただきました(^^) 牟田鉄工では初のスパイラルベベルギアになるのでどんな感じになるのかドキドキですが楽しみに歯切りから戻って来るのを待ちます(^^) ☜次へ 前へ☞
|
|
| |
