スケッチ＆製作

　図面が無くてもスケッチするので全く問題ありません！

コンクリート製品用のブラシ

コンクリート二次製品を製造する機械で使われているブラシの複製。

ブラシを挟むプレート用の型枠を作ったり、取付ボルト形状や締め込み方法を試行錯誤して作りました。

バーナーノズル製作

バーナーの火口を製作。

材質は特殊な材料が使われ、部品全てスケッチ＆使い勝手を聞き大事なポイントを把握。

組んだ状態も図面化して確認し、加工。

折損した軸等を修復

使用している内に振動や疲労で段々と消耗して折れてしまった軸をスケッチして作り替えました。

他のパーツもスケッチし、きちんと機能するよう元通りに組立完成しました。

特殊なポンプのケースを製作

クレーン装置の部品に使われているポンプのケースが傷んだので、同じ物を作って欲しいとの依頼を受け製作しました。

中に組まれている構造を見ると特殊なポンプで、現物のケースはアルミ鋳物。それをステンレスで代用加工しました。

関連ブログ⇒ポンプケース製作

ターンパックル製作

コンクリート二次製品製造機械で使われているターンパックルが傷んだので、スケッチして現物通りに製作しました。

関連ブログ⇒ターンパックル製作

スクリュー軸のスケッチ＆製作

ボールミルで使用されているスクリュー軸が酷く傷んでいるとの事で、現場に向かいました。

現場でスケッチをして、スクリューの羽根を曲げ屋さんに頼んで曲げてもらい、加工しておいた軸に溶接。

仕上げ加工を行い、無事納品できました。

歯磨きチューブ製造機械部品

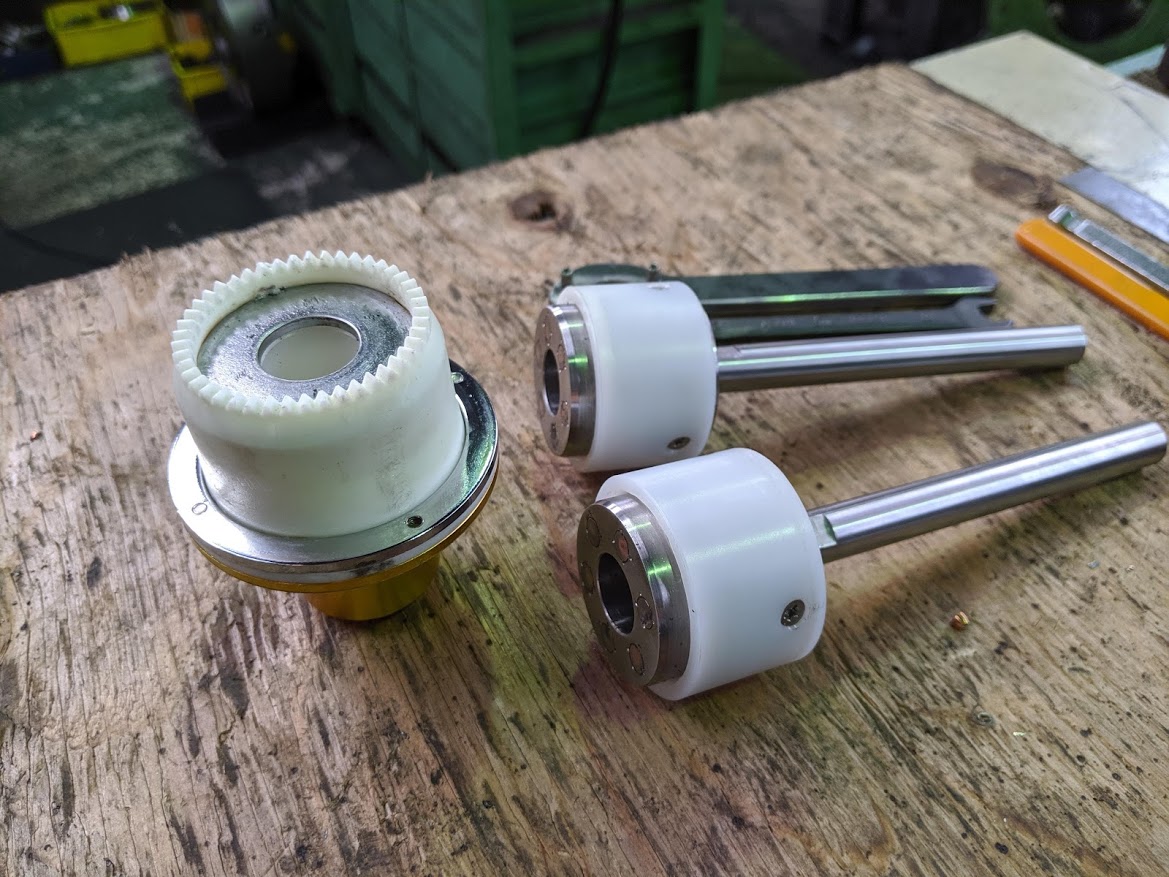

『アメニティ用の歯磨きチューブを製造する機械（海外製）の部品が段々と摩耗して動きが悪くなっていいるので見てもらいたい』

との連絡があり、現場へ。

現場でスケッチし、改造の為の設計・製作を行い納品となりました。

蛇腹テントの支柱製作

自在に閉じたり伸ばしたりできる蛇腹テントの支柱が傷んだので、同じ物を作って下さいとの依頼を受け製作しました。

現物をスケッチし、材料を購入＆加工。

最後に塗装を行い納品となりました。

研磨機のドレッサー修理

平面研磨機のドレッサーを出し入れする装置が故障したので、原因を探る為取り外して分解。

確認したところ、小さな部品が損傷していたのが原因と判明。

部品をスケッチして製作＆組み直して動作を確認すると無事スムーズに動いてくれました。
