東北地方からウォームギアの修理依頼③仕上加工&組込⇒完成!! |
|

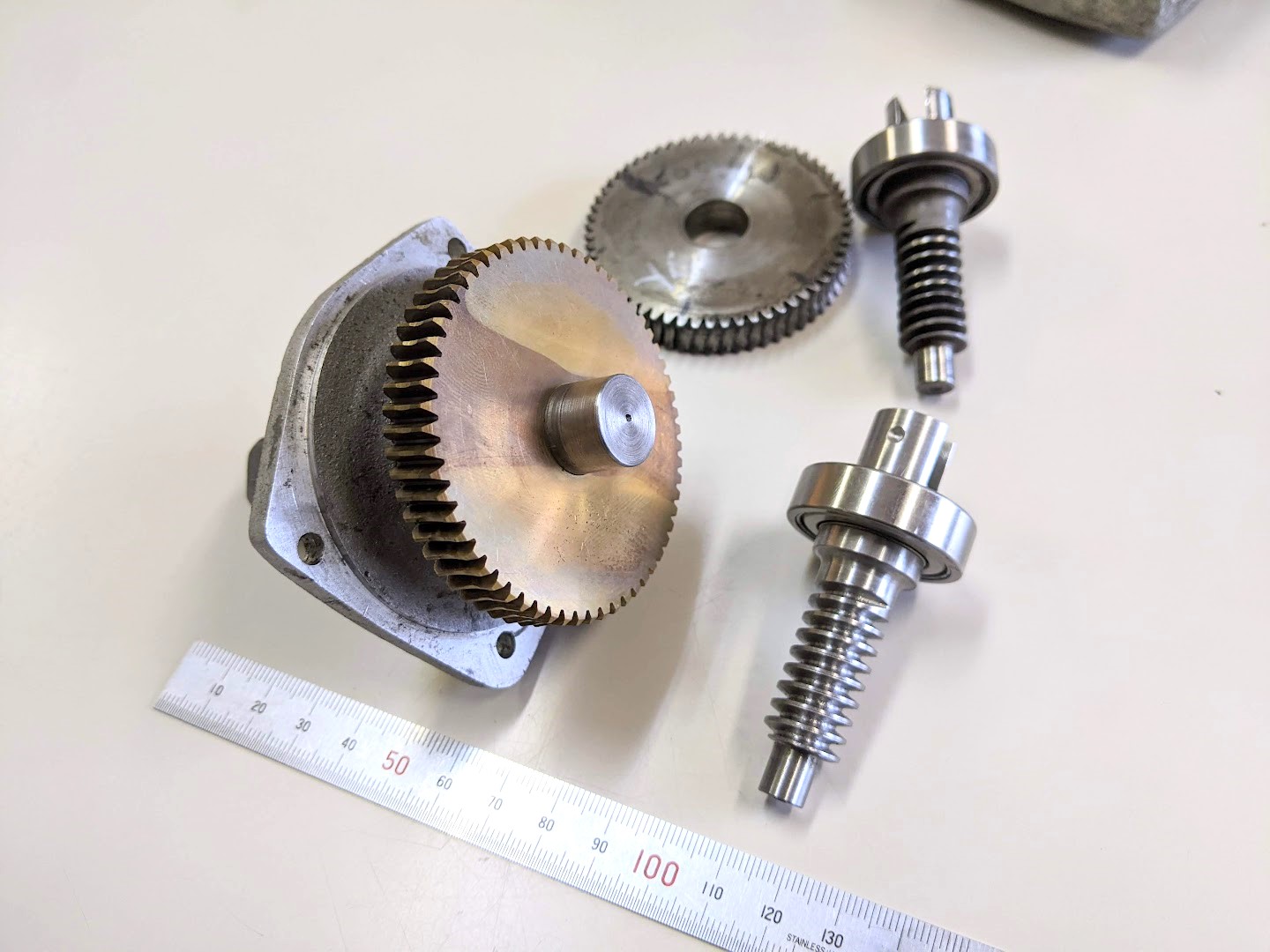

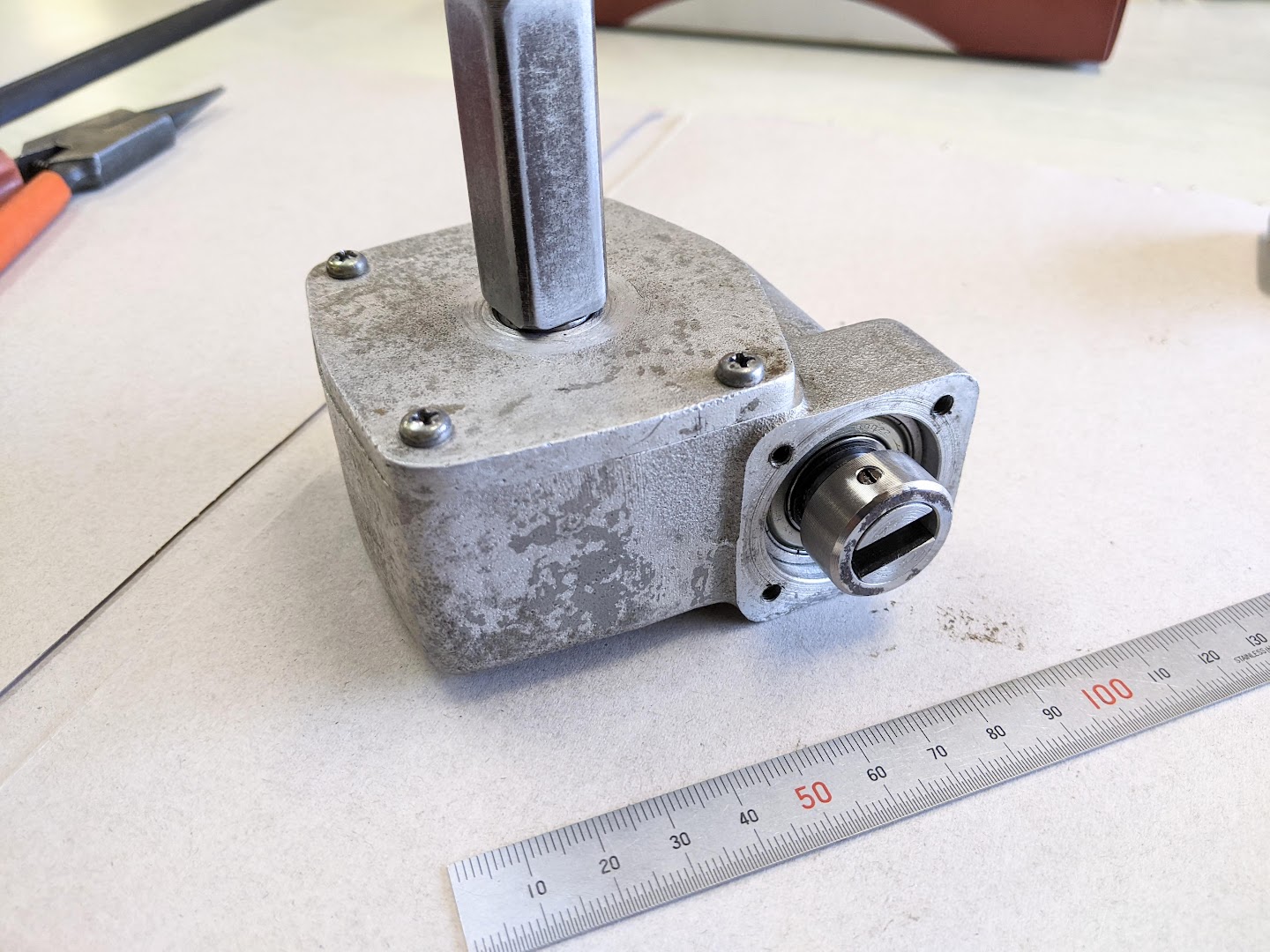

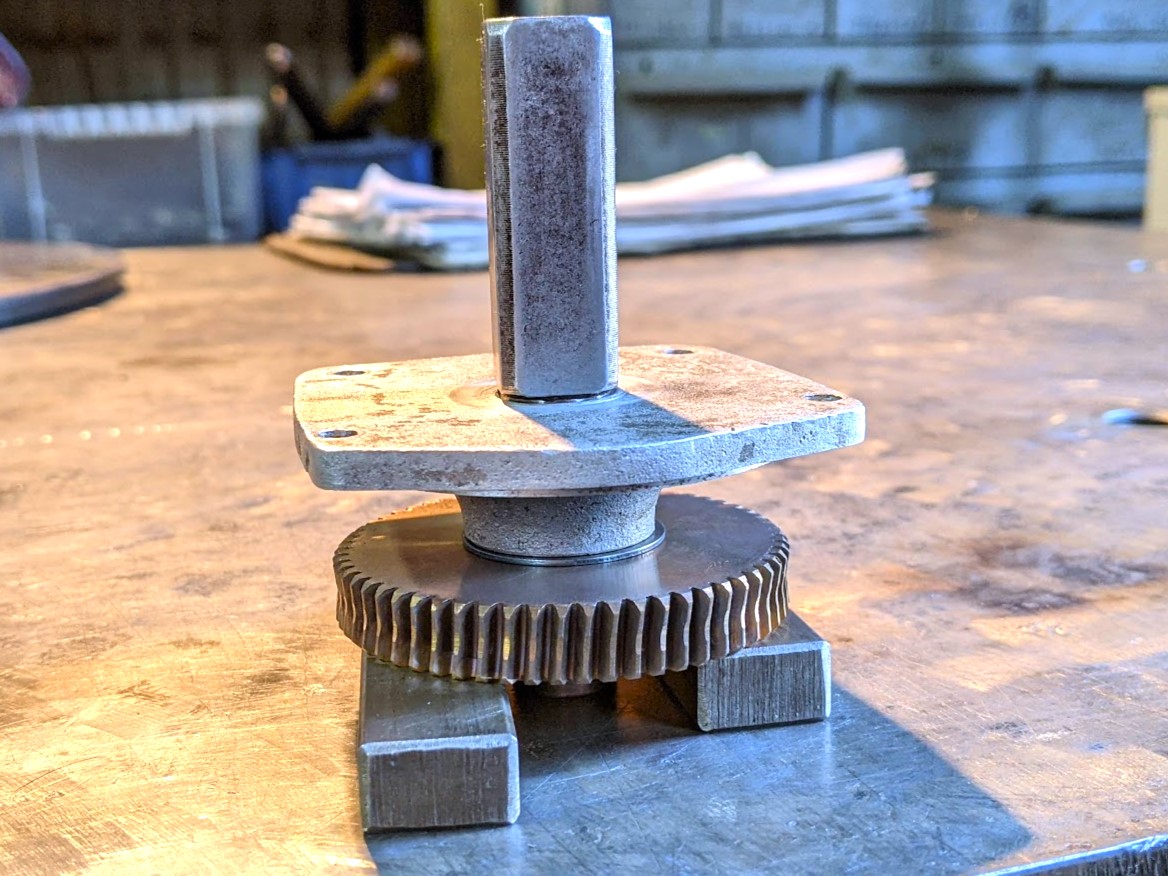

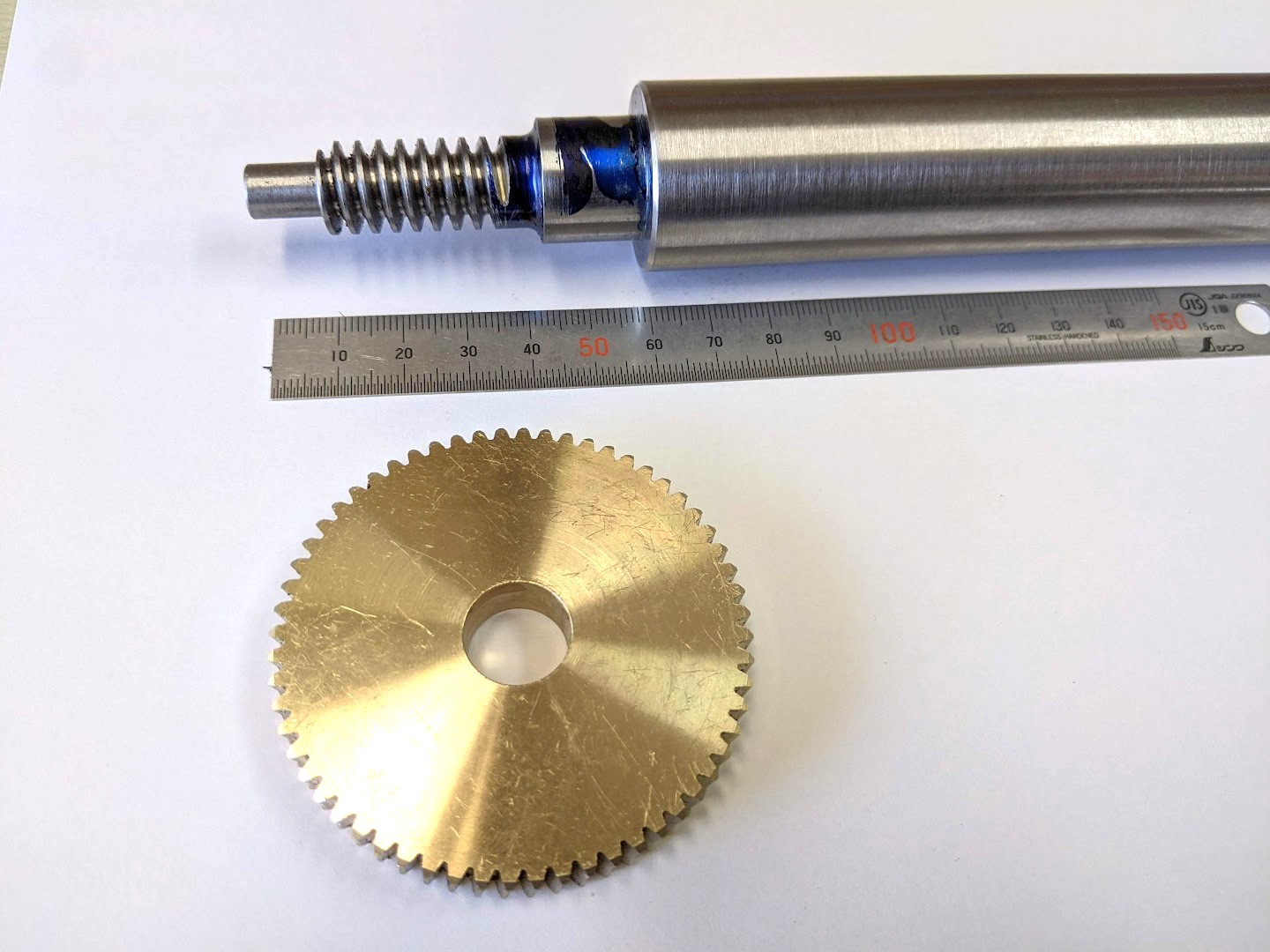

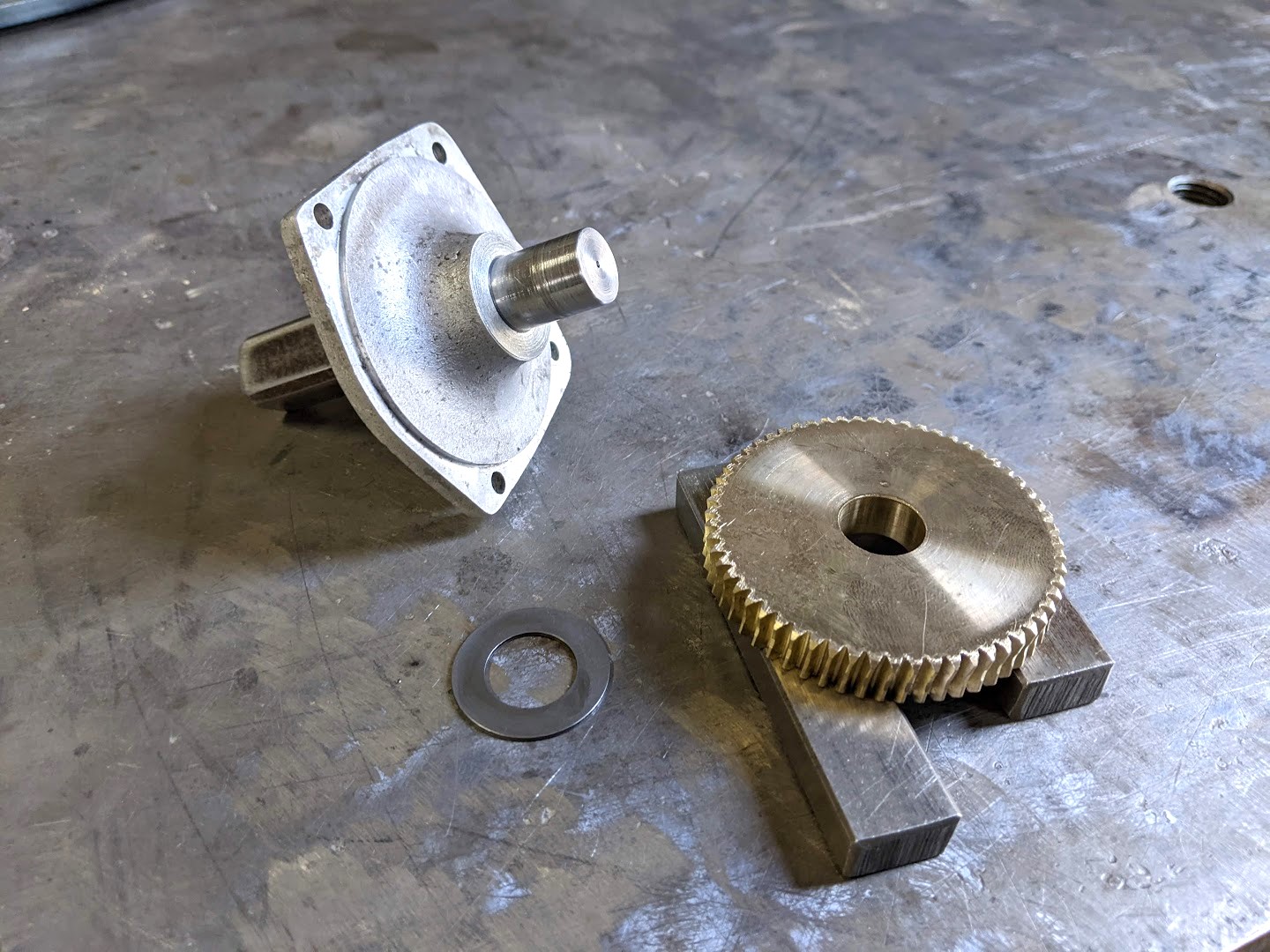

歯切りが完了したウォームギアを旋盤とフライス盤で仕上げて行きます(^^)/ 歯切りした素材を・・・・ ![]() ⇩現物通りに仕上げました! 上:現物 下:今回の製作分 ![]() それぞれのパーツは基本的に『しまりばめ』で組まれていたので、同様かつ同じ位置になるように丁寧に組み込みます! 軸とウォームホイールを組む前の状態。 ![]() しまりばめでは組む向きや順番を間違うと、 『・・・・は!!!!?・・・やらかした!!!』 となるので、毎回神経を尖らせて集中して組んでいます(^^) 無事に組み込めました! 小さいので逆に気を遣いました(^^;) ![]() 他のパーツも同様に組み込みます。 各パーツが完成しました! 上:現物 下:今回製作分 ![]() 部品点数は少ないですが、ここまでそろえるのにかなりの労力と時間がかかりました(^^;) この後、最終工程の本体に組み戻しを行い、手動での動作確認を実施。 手動で気持ち良い位にスムーズに動いたので”文句なしの合格!!”と判断し、梱包してお客様の元に返送。 無事に修理完了したギアボックス。 問題無くきちんと動きます(^^)/ ![]() 物は小さい部類でしたが、色々と難しいポイントが多かった今回のギアボックス修理。 全ての工程を丁寧に実施したお陰で無事に納品できてお客様にとても喜んで頂きました(^^) これからも様々な方からの色々なご要望に一つでも多く応えられるよう、精一杯頑張ります! |
|
