2024/7/2
|
|
大型コンベアスプロケット製作（自作） |
|
|

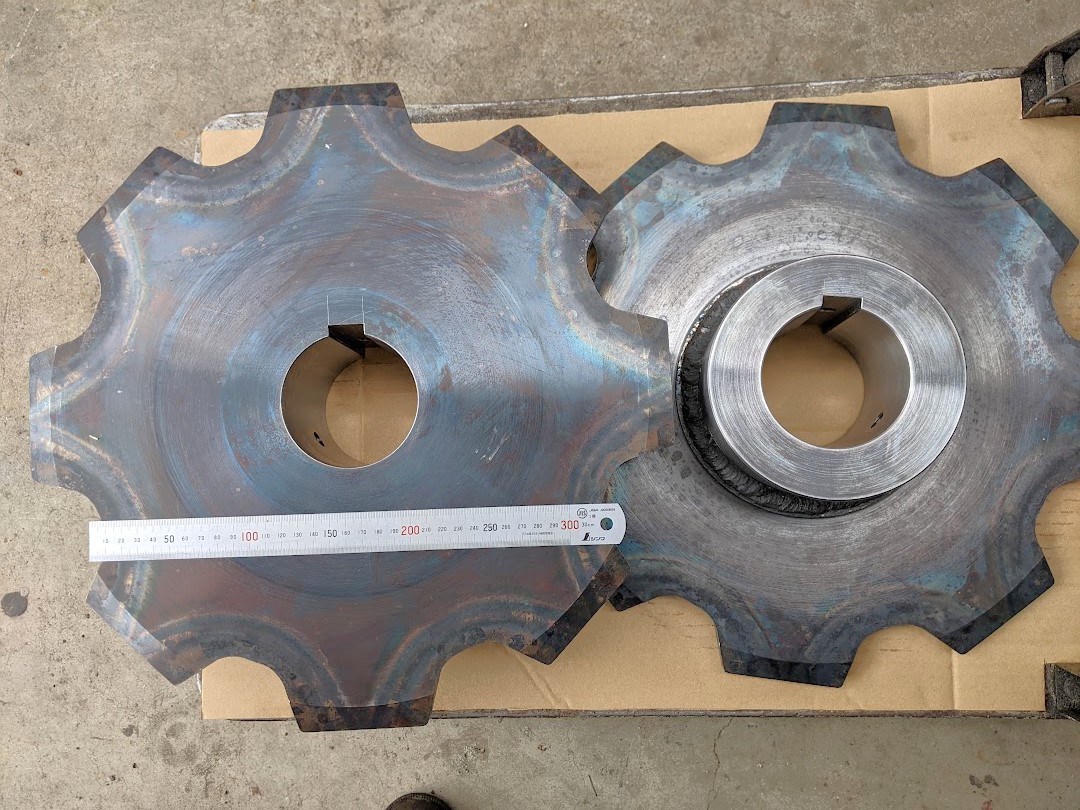

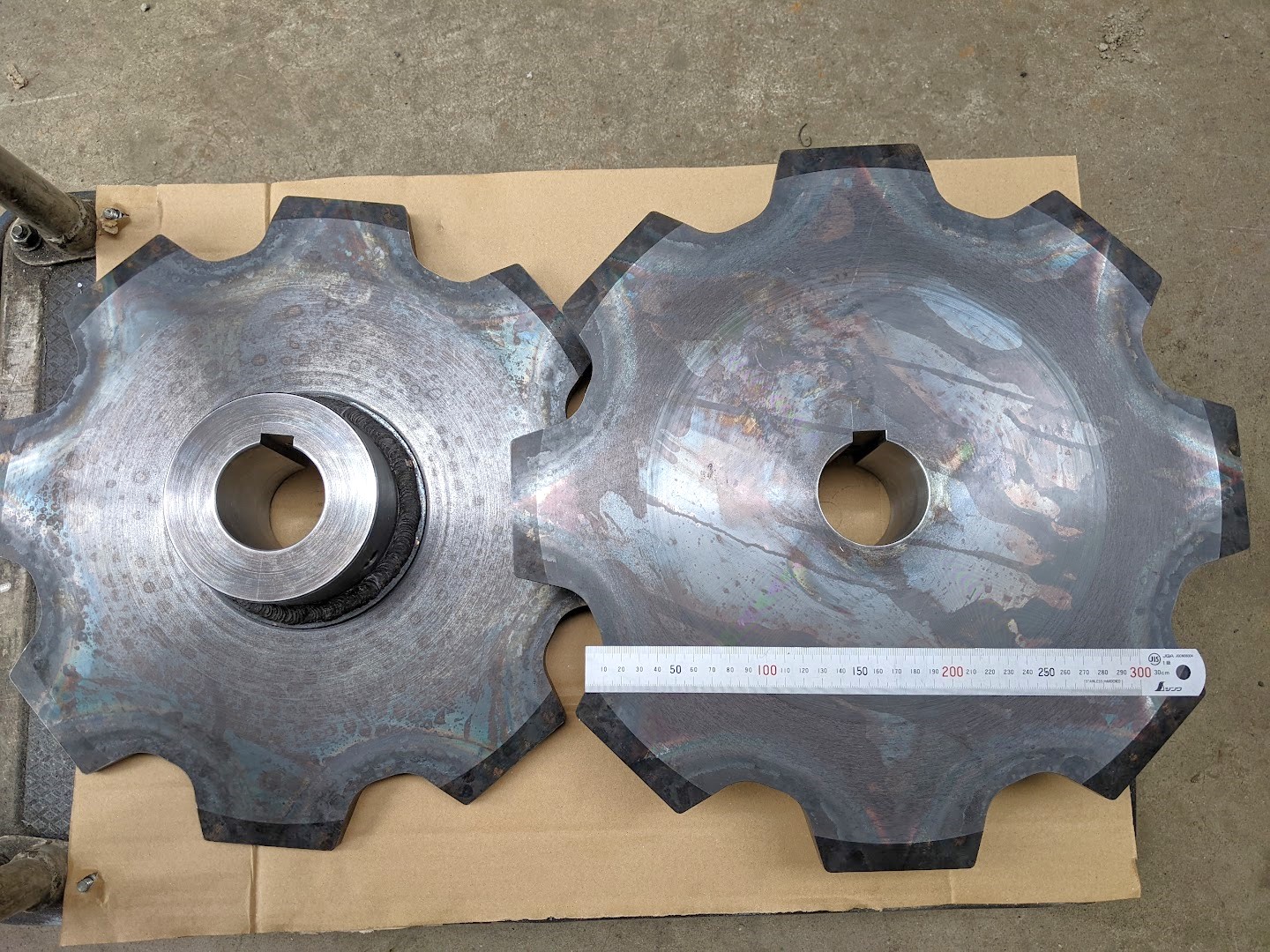

お客様から大型のコンベアスプロケット製作依頼を頂いたのですが、そのスプロケットの型番はメーカーでは既に廃番になっていました(^^;) 廃番になっていたコンベアスプロケットは以前にも削り出しで製作したことがあるのですが、今回はその時よりも一回り以上大きなサイズになります。 スプロケット径が比較的小さな場合は削り出しでも良いのですが、大きな径になると削り出しは厳しいので今回は溶接構造で製作することにしました！ 素材を購入し、 前加工⇒溶接⇒焼鈍⇒焼入れ前仕上加工(外周・歯)⇒歯部焼入れ⇒仕上加工 の順番で加工し、熱処理（焼鈍と焼入）の工程以外は全て自社内で行います(^^)/ 焼入れ前加工中。 いい感じでスプロケットの形になってます(^^)  ちなみに元々のスプロケットの加工図面は無いため、歯の形状を決めるためにお客様が使われているチェーンや付属部品を参考にして色々と調べ全て自己責任で寸法を決定しています。 歯部焼入れ後、仕上加工⇒完成しました(^^)/  こっちは内径が大きいタイプです。  納品時、お客様の設備に合わせてみると問題なくバッチリ使える事が分かり安心しました(^^) 下調べを入念に行い、『これで大丈夫！』と思って製作はしていますが、図面なしの自己責任の状態のため万が一使えなかったら一大事になります(^^;) 今回は大きなサイズのコンベアスプロケットでしたが、できた時の喜びと図面なしの状態から色々と考えて作り上げるのは面白いです(^^) |
|
| |
