巻取装置製作②架台＆モーター周り製作 |
|
|

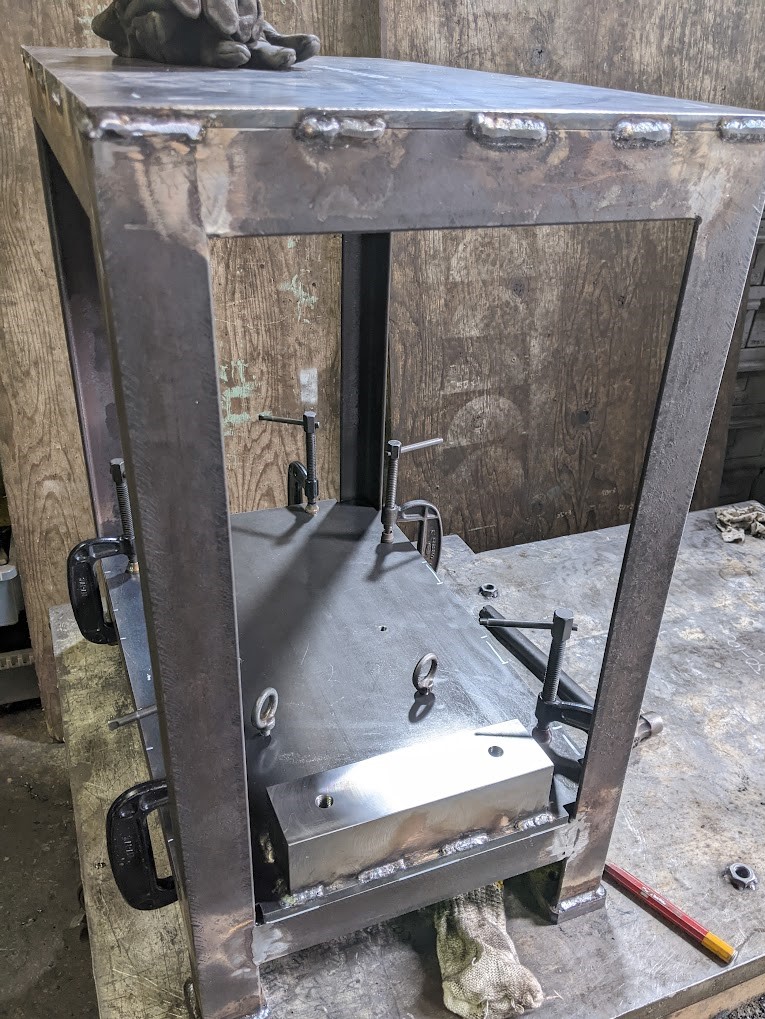

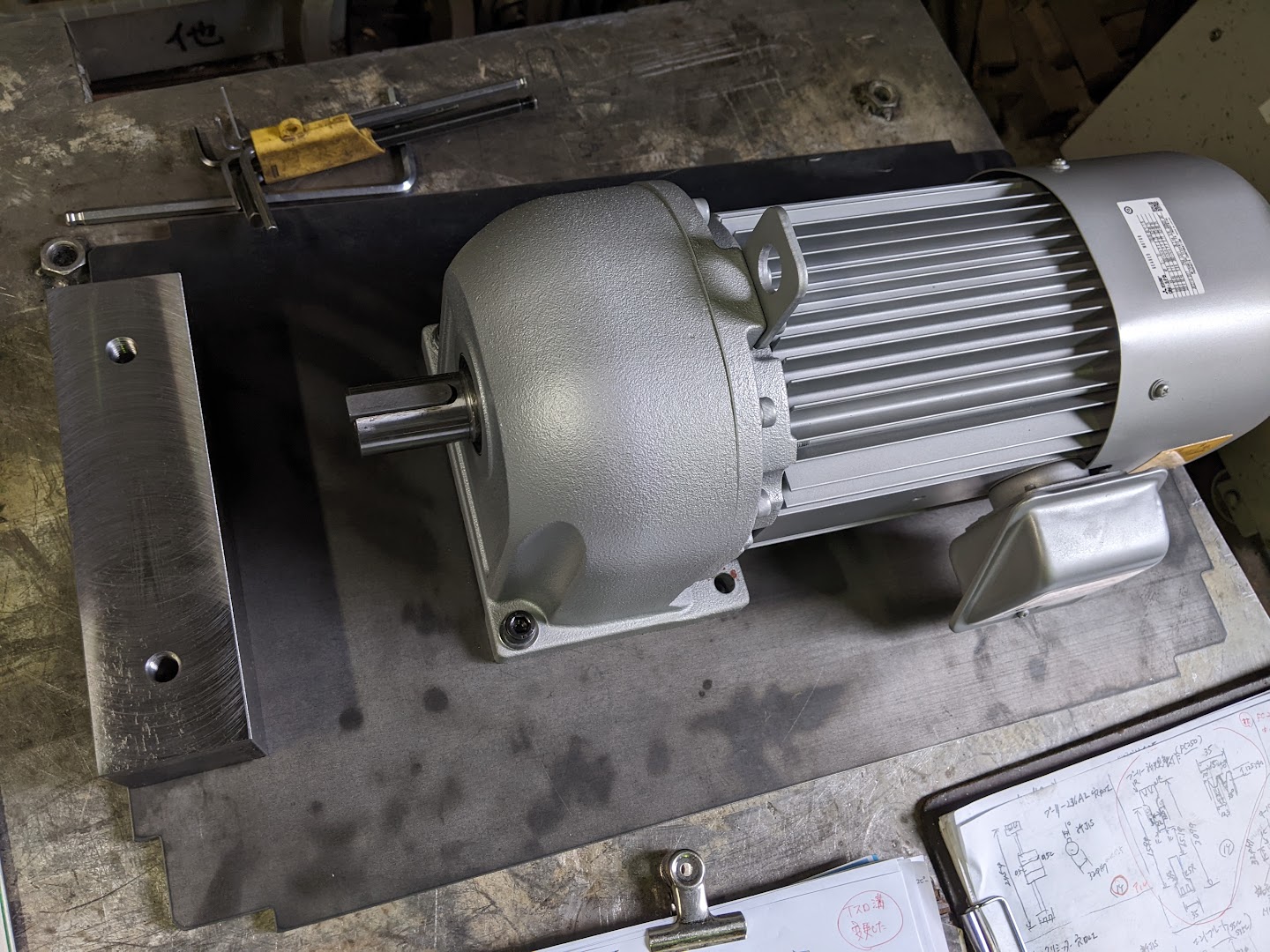

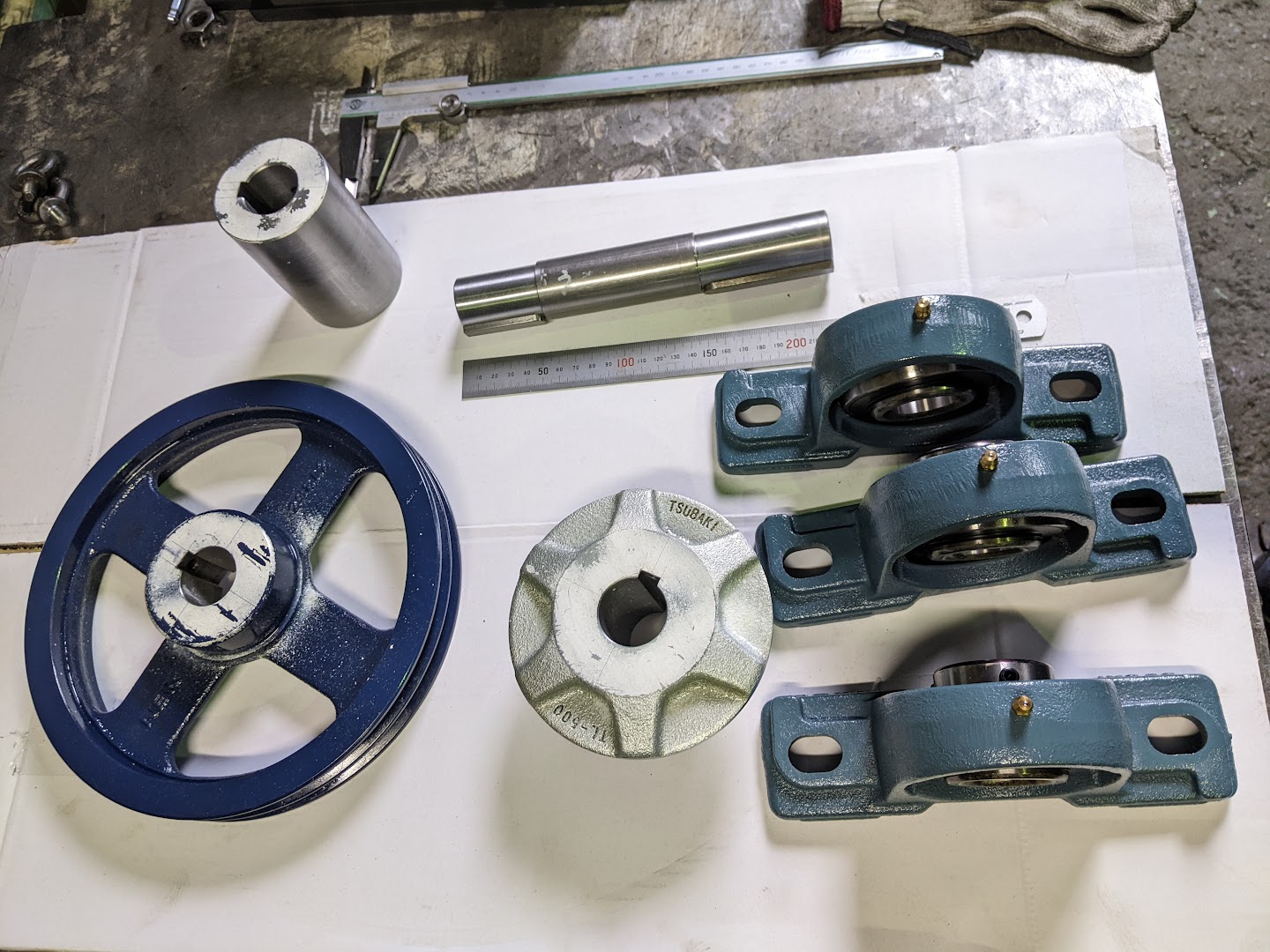

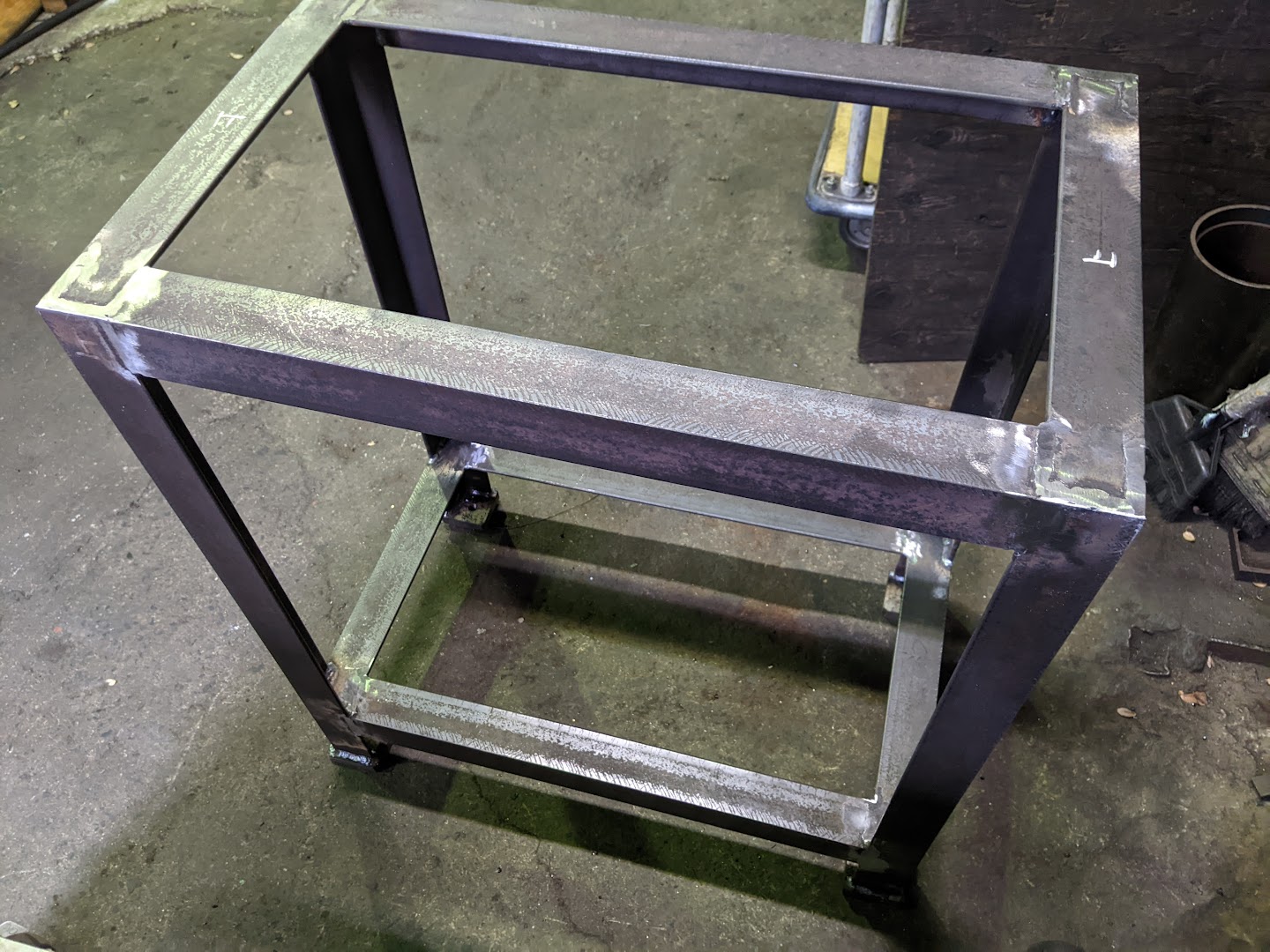

コイルの巻取装置の製作に取り掛かります(^^)/ 設計した図面を基に、アングルで枠を作り、モーターを取り付ける土台を最初に作って行きます！ アングルに切込みを入れ装置全体の枠を溶接構造で 作って行きます。  モーターを乗せる土台をその枠に取付けます。  モーターを仮置きしたところ。  モーターの先端に取り付ける各パーツを機械加工。  今回は安全面を考えてトルクリミターを途中に入れる設計にしたので、そのトルクリミターを取り付けるための追加パーツが必要になりました。 上写真のカップリングとシャフトがそれになります。 （パイプのような物とその隣にある丸鋼状の物） モーターから先のパーツを仮り組み。 先端のトルクリミターが組込まれたプーリーは鋳物の素材を購入し、 そこから削り出して製作しました。  まずはモーター周辺の大まかな形ができました(^^)/ 次はコイルを巻き取る主軸周りを作って行きます！ ☜次へ 前へ☞
|
|
| |
