汎用機械で螺旋状の溝加工！ |
|
|

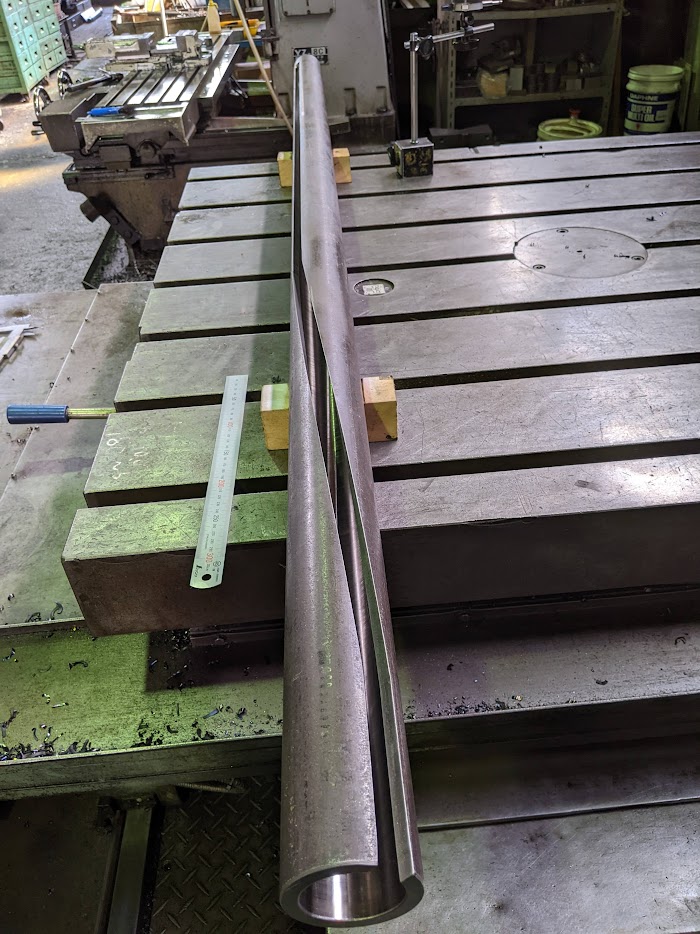

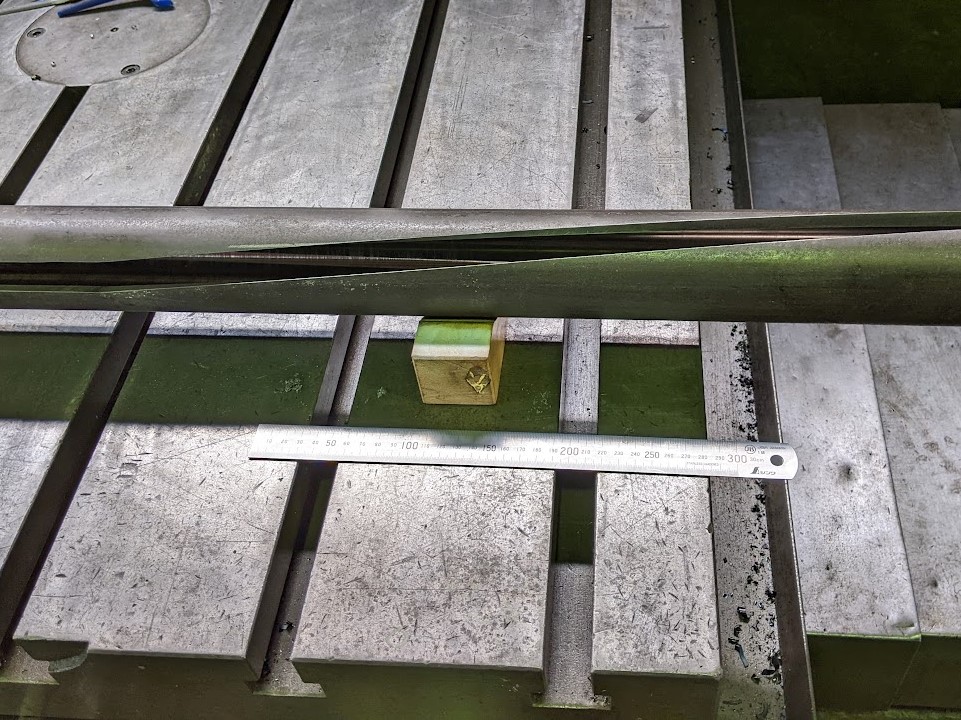

面白いカタチの加工依頼をお客様から頂きました(^^) 『面白いカタチ』というのは、パイプに溝加工を入れるのですが、溝が真っすぐのみではなくて、 真っすぐ⇒滑らかに９０度旋回⇒真っすぐ という形状になります。 パイプ寸法は、 ・外径：Φ７０ｍｍ ・内径：Φ５０ｍｍ ・長さ：２０００ｍｍ で、幅２０ｍｍの溝を、 １００ｍｍの間ストレート⇒６００ｍｍの間で９０度に滑らかに旋回⇒１２００ｍｍの間ストレート の順に加工します。 そして下の写真が実際に加工した写真になります(^^) 90度に回る斜めの溝加工が途中に入っています。  斜め加工の部分では溝が６００ｍｍの間で９０度に滑らかに旋回するように加工する必要があるので、 『刃物が常にパイプ中心に向かう、かつ、パイプを常に回転させながら同時に回転と同期しながら刃物が横に移動する』 という汎用機械にとってはかなり複雑な動きをする必要がありました(^^;) 全長が２ｍもあるパイプを汎用のフライス盤でどうやってこの加工をするのか? 頭を捻り色々と考えましたが、結果的にはシンプルな段取りで上手い具合に加工をする事ができました(^^) 斜めの溝加工が滑らかに加工できました(^^)  汎用機械は基本的にはオーソドックスな加工を行うものですが、使い方によっては複雑な加工もできるので『物は使いよう』という言葉がピッタリな機械だなと、今回の加工で改めて汎用機械の可能性を感じました(^^) |
|
| |
