エアーシリンダー台車修理③エアーシリンダー取り外し＆分解 |
|
|

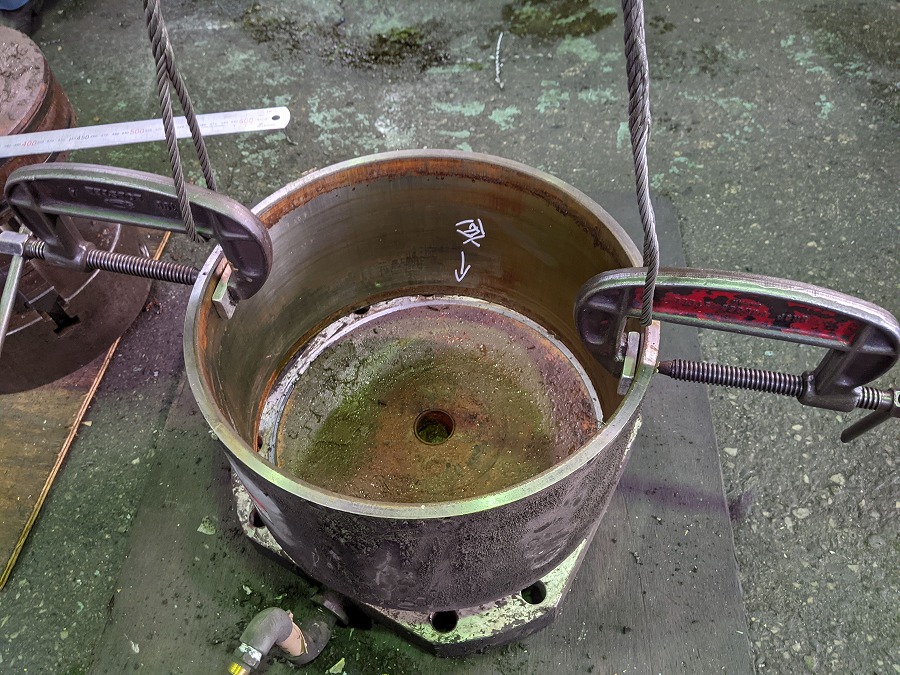

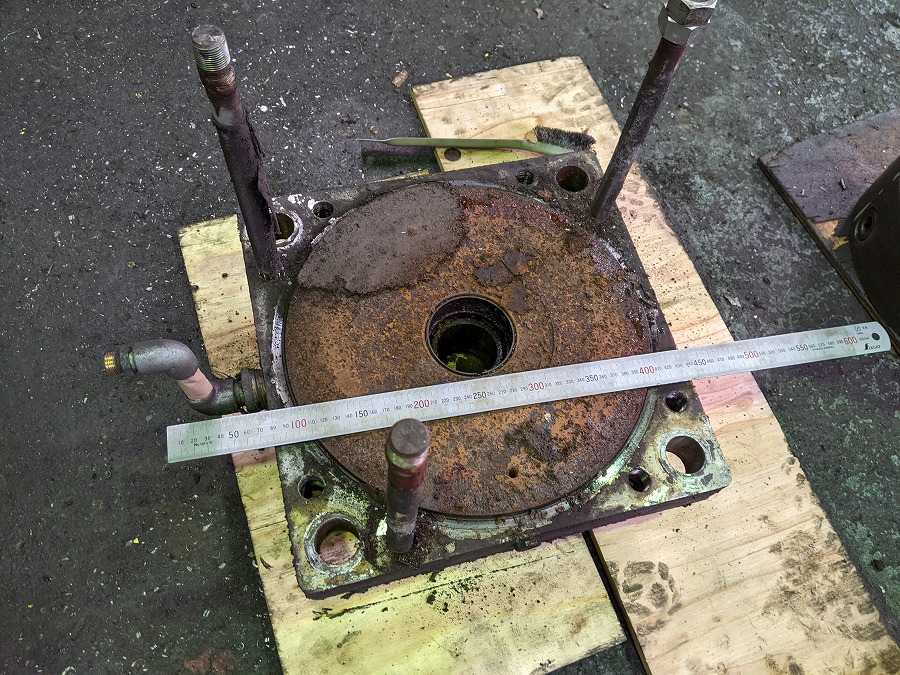

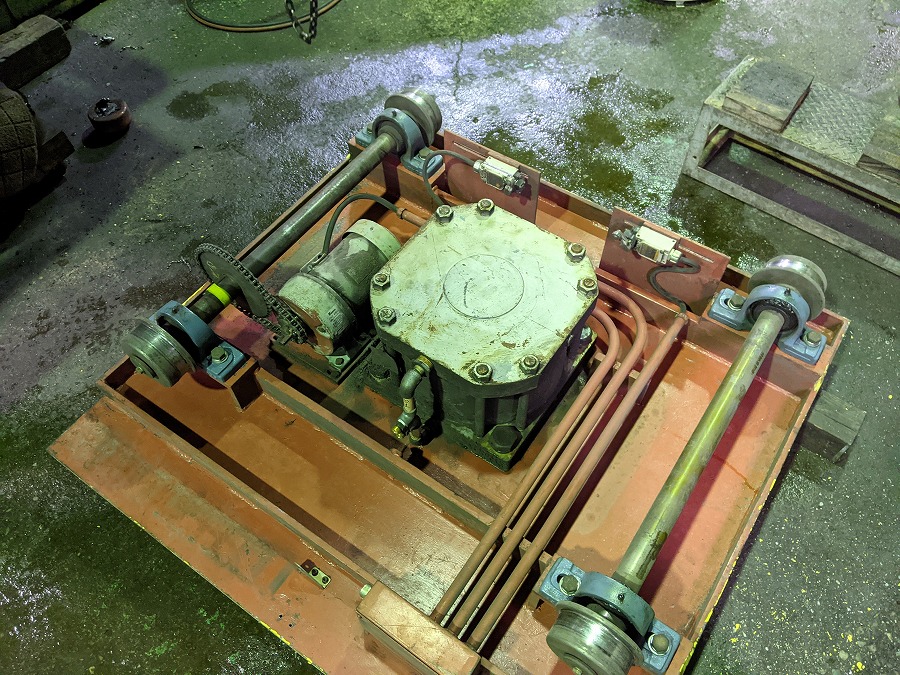

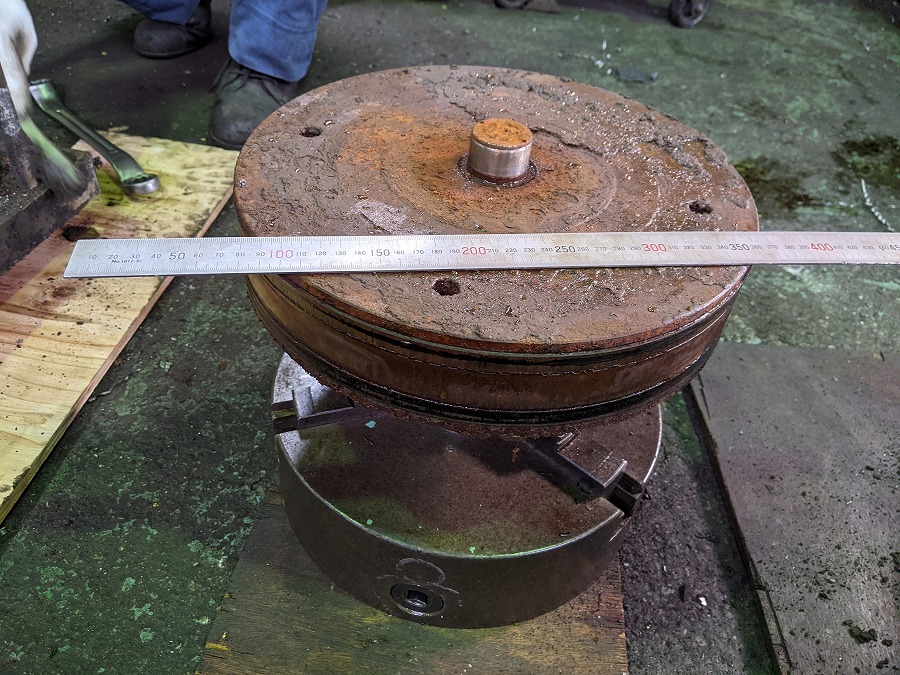

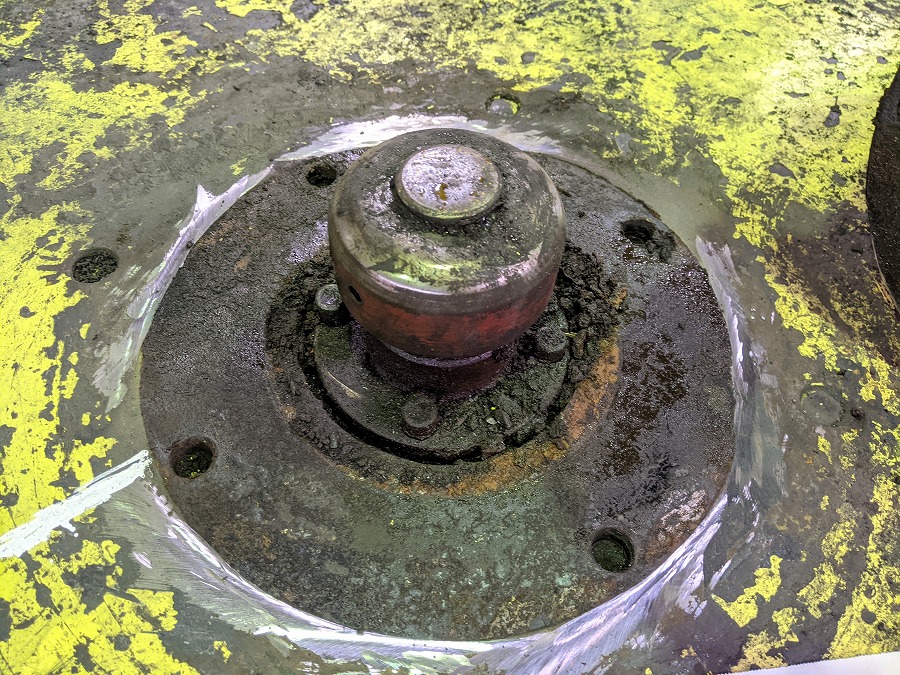

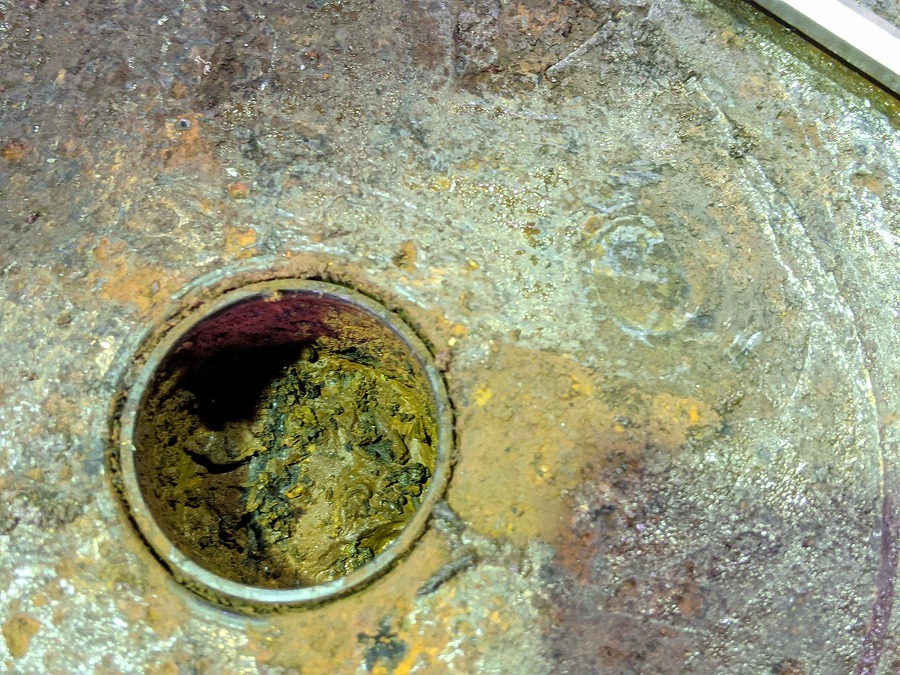

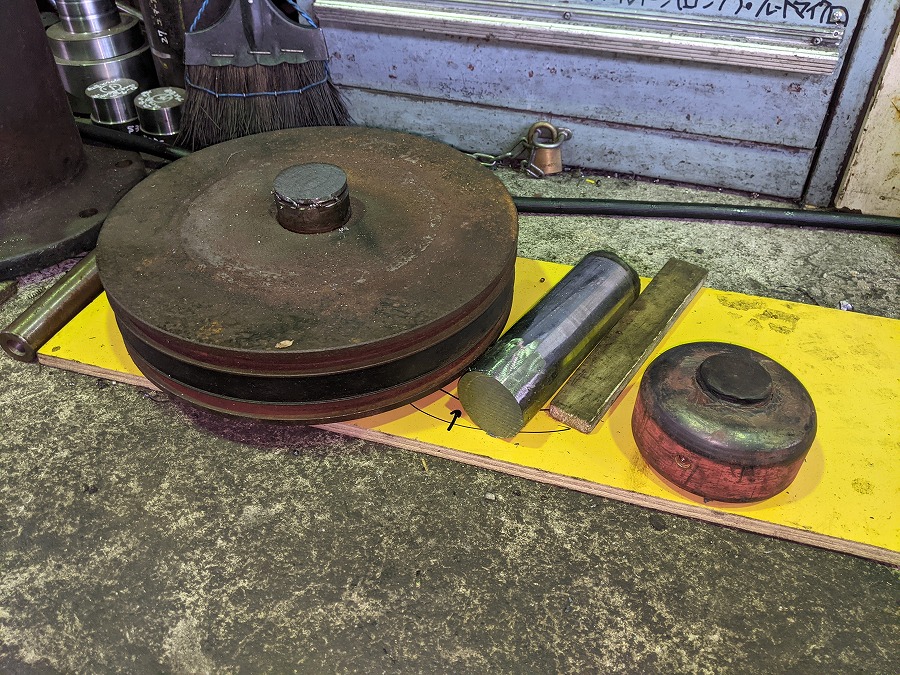

今回の修理では、 ・ベアリングケース ・エアーシリンダー の両方共傷んでいるので台車に付いているエアーシリンダーを取り外して行きます。 ちなみに半年前、同じようなシリンダー台車を修理した時はエアーシリンダーが活きていたので取り外していません。 （今回の台車と前回の台車は類似品になります） 台車を反転。 中央に問題のエアーシリンダー発見(^^)/  エアーシリンダーを台車から取り外しますが重量がかなりあります(^^;) 取り外したエアーシリンダー。 これだけで重さがなんと200kg近くもあります！  シリンダーの先端に付いていた先端金具（下の写真）は外そうとしても全く動かなかったので、反転する前にガスで切り落としました。 先端金具。 外そうとしてもビクともしませんでした(笑)  取り外したシリンダーは全パーツにバラバラに分解していきます。 先端側プレート。 ゴミがかなり付いています。  ピストンにもゴミが！ パッキン類もかなり傷んでいました。  チューブとエンド側プレート。 エンド側の方がゴミが凄そうです(^^;)  エンド側は取付時に下側になるので特にゴミが溜まり易いようです。 こびりつきが激しかったです(^^;)  ピストン（左）、ロッド（中央）、先端金具（右）  ロッドと先端金具は外そうとしてもビクともしなかったのでガスで切り離しましたが、ロッドとピストンも何故か絶対に外れない組み方をされていたのでこれも鋸盤で強制的に切り離しました(^^;) 今回はゴミの詰まりもかなり激しく、エンド側のクッションバルブの穴は完全に塞がっている状態でした。 これからロッドを作り直し、各部の掃除や手入れを丁寧に行い、パッキン類を新品に取り替えたりしてエアシリンダーに完全復活してもらおうと思います(^^)/ |
|
| |
