スプロケットに勾配キー溝加工（JIS規格外） |
|
|

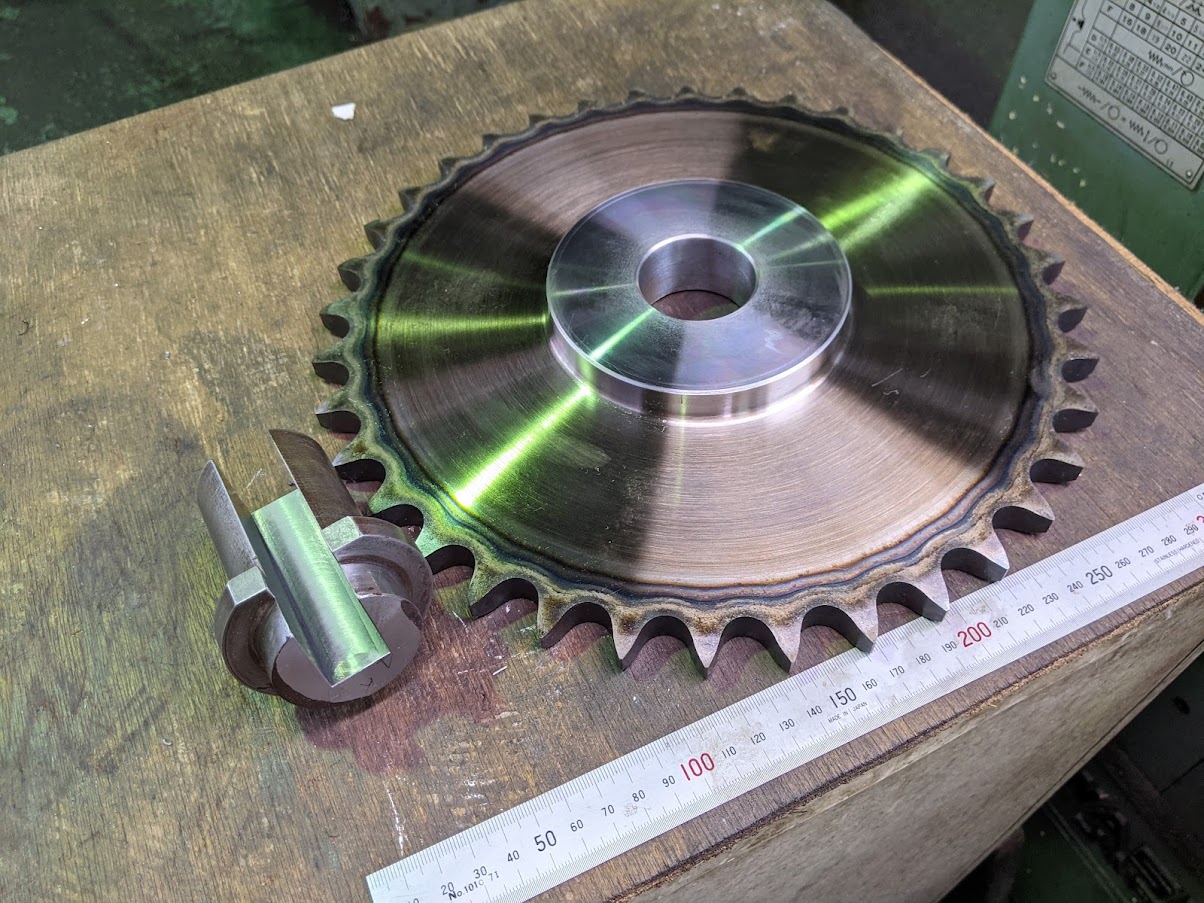

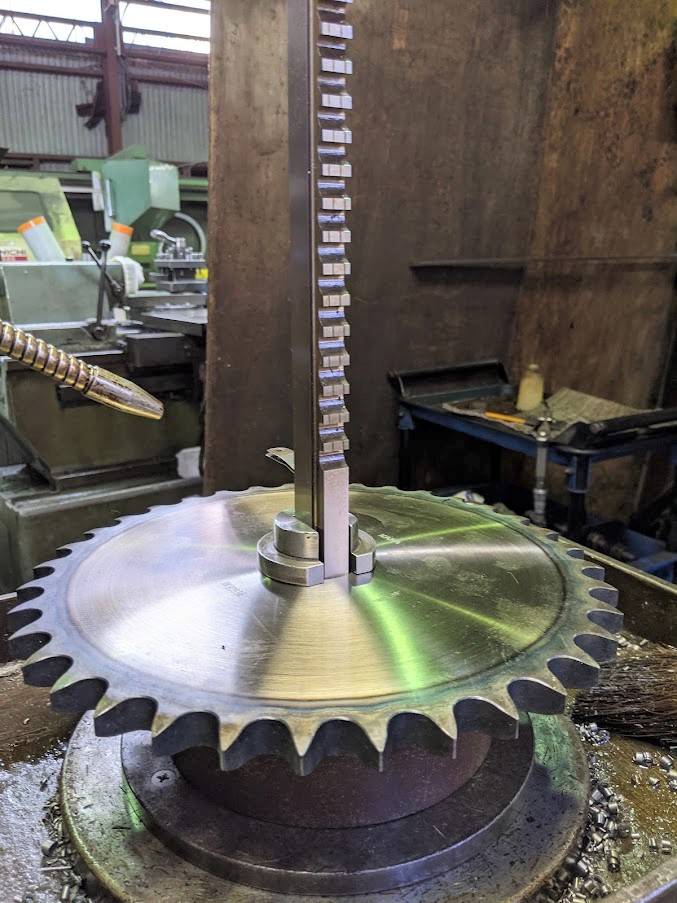

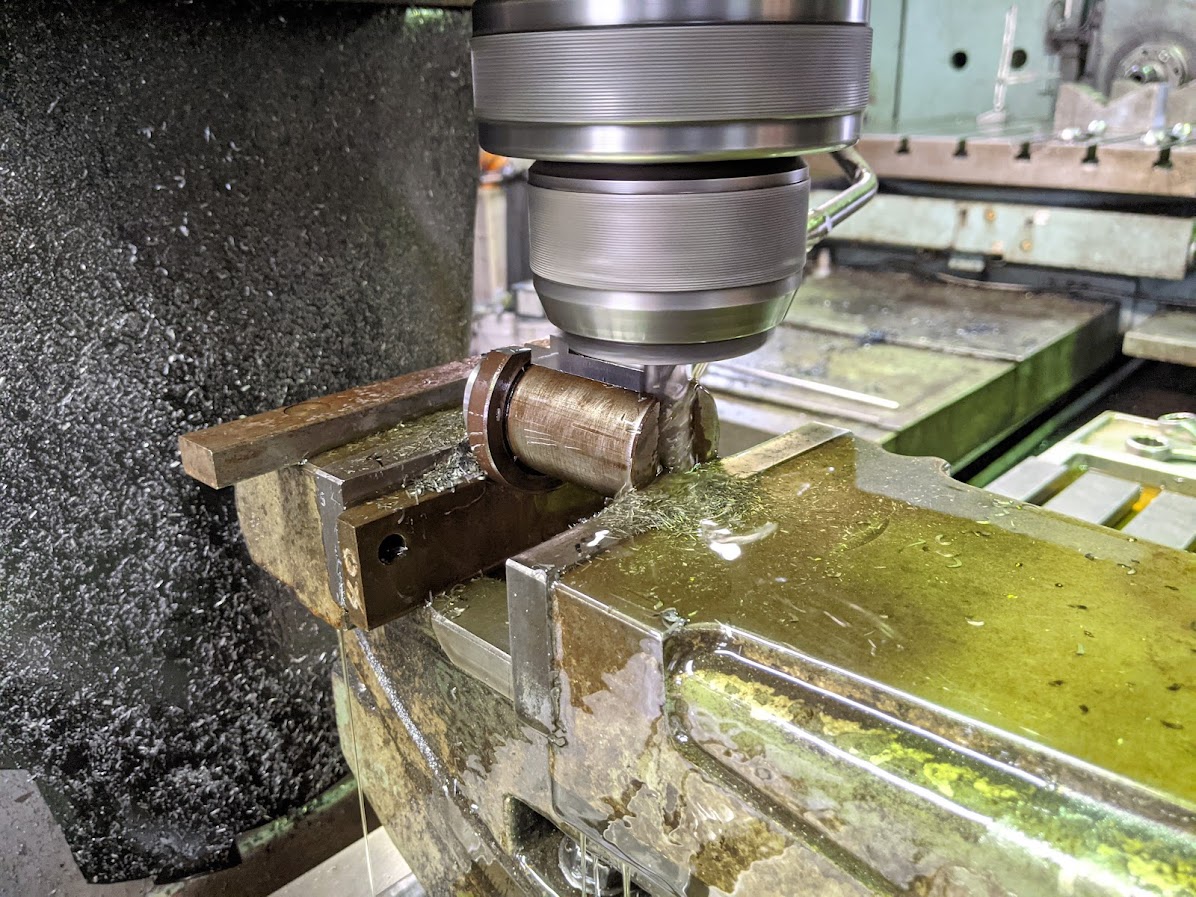

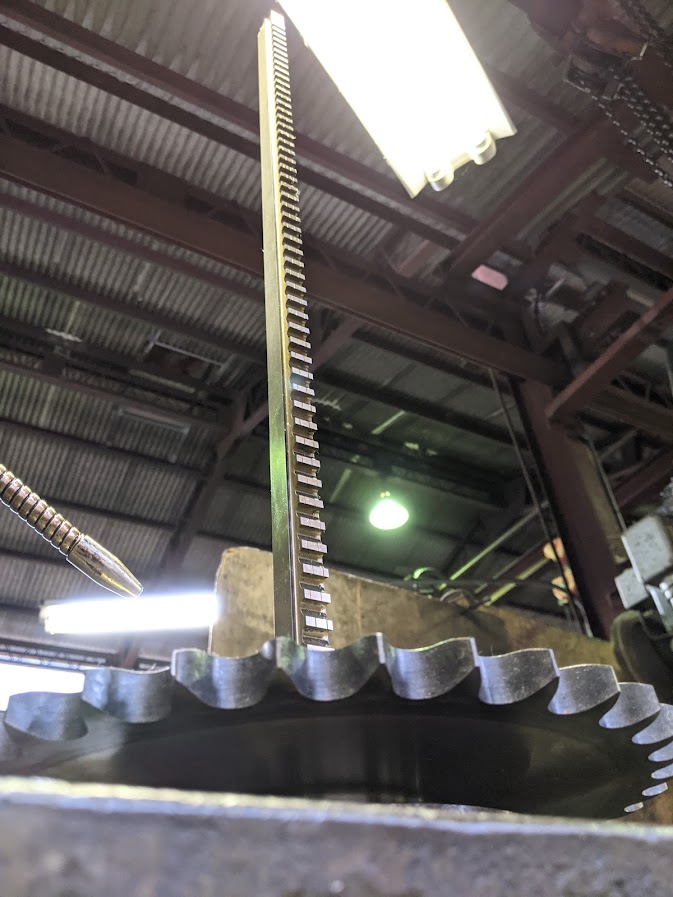

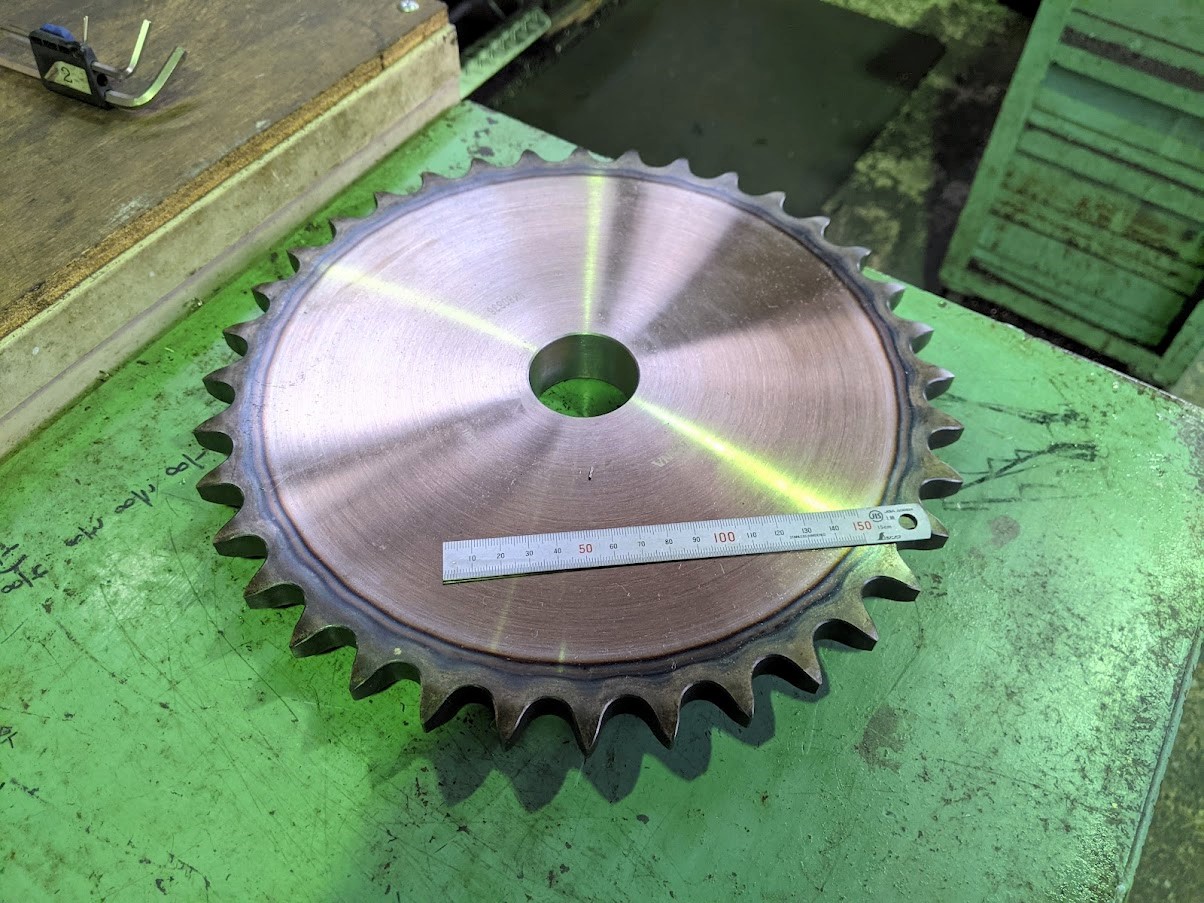

お客様から、 『スプロケットの内径とキー溝加工依頼』 を頂いたのですが、キー溝が勾配キー＆JIS規格外でした(^^;) 内径を加工したスプロケット。 比較的大きなサイズです。  キー溝加工は勾配キーであってもブローチ盤で加工できるのですが、今回の分は大きさがJIS規格外になるのでブローチ加工用のやといがありません(^^;) 規格外サイズ専用に一からやといを作る場合もありますが、今回の場合は現存のやといを修正加工した方が効率が良いと判断しました。 と、いう事で既存のやといを今回用に修正加工して行きます！ 既存の勾配キー用やといをフライス盤で修正加工。 勾配加工になるので角度バイスでクランプしています。  修正加工したやとい（左）と勾配キー加工前のスプロケット（右）  スプロケットとやといをブローチ盤にセットして刃物を装着。 写真では見えていませんが、スプロケットの下には勾配キー加工用の段取りを行っています。 キー溝加工の段取り完了！  ブローチの刃を下から見上げた所。 『刃』自体は長さが約１ｍあるのでかなり長いです。  段取りができたら平行キーの時と同様に加工します。 無事に勾配キー溝加工完了しました！  加工後、勾配がきちんと付いているのかを確認したところ正確に１/１００の勾配が付いていました(^^) やとい製作時の加工精度が悪いと変な勾配になってしまうので、角度バイスを使って正確に角度を付ける事ができたので良かったです(^^) |
|
| |
