モーター軸（ヘリカルギア）修理⑤恒温乾燥器のお手並み拝見！！・・・のはずが！！？ |
|
|

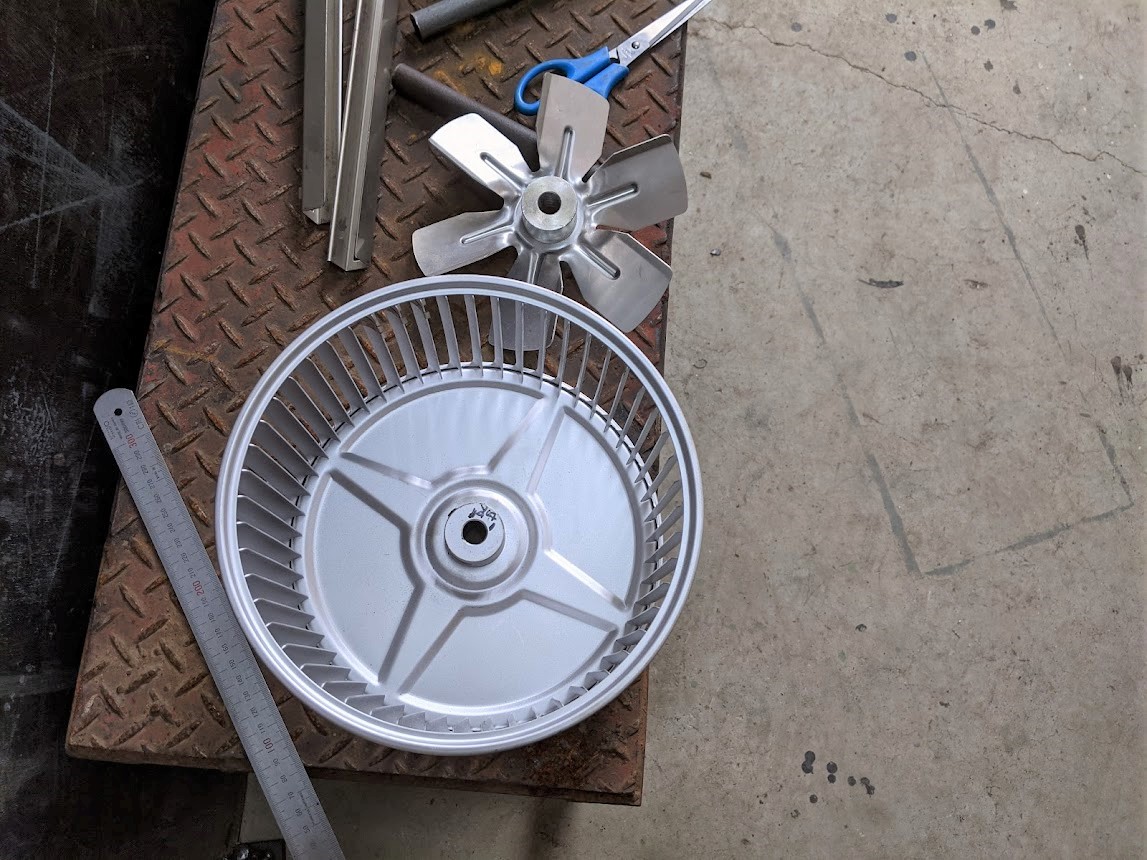

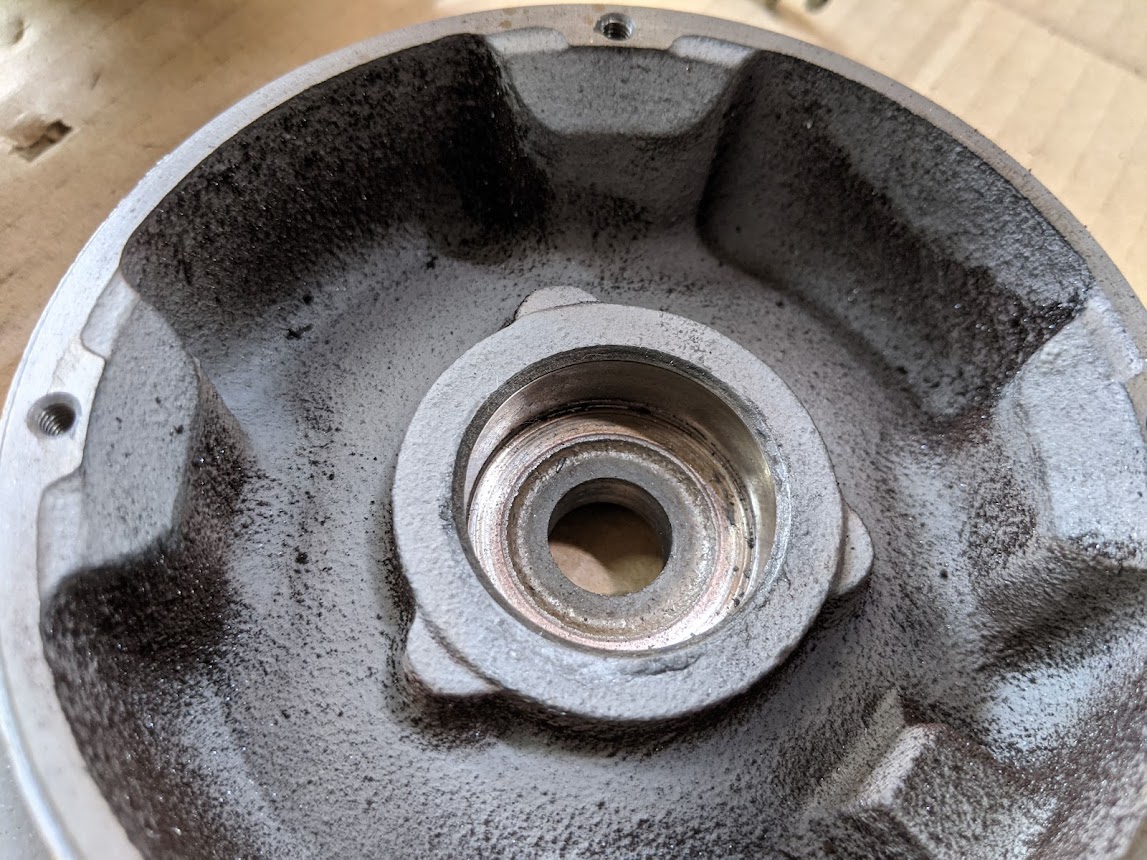

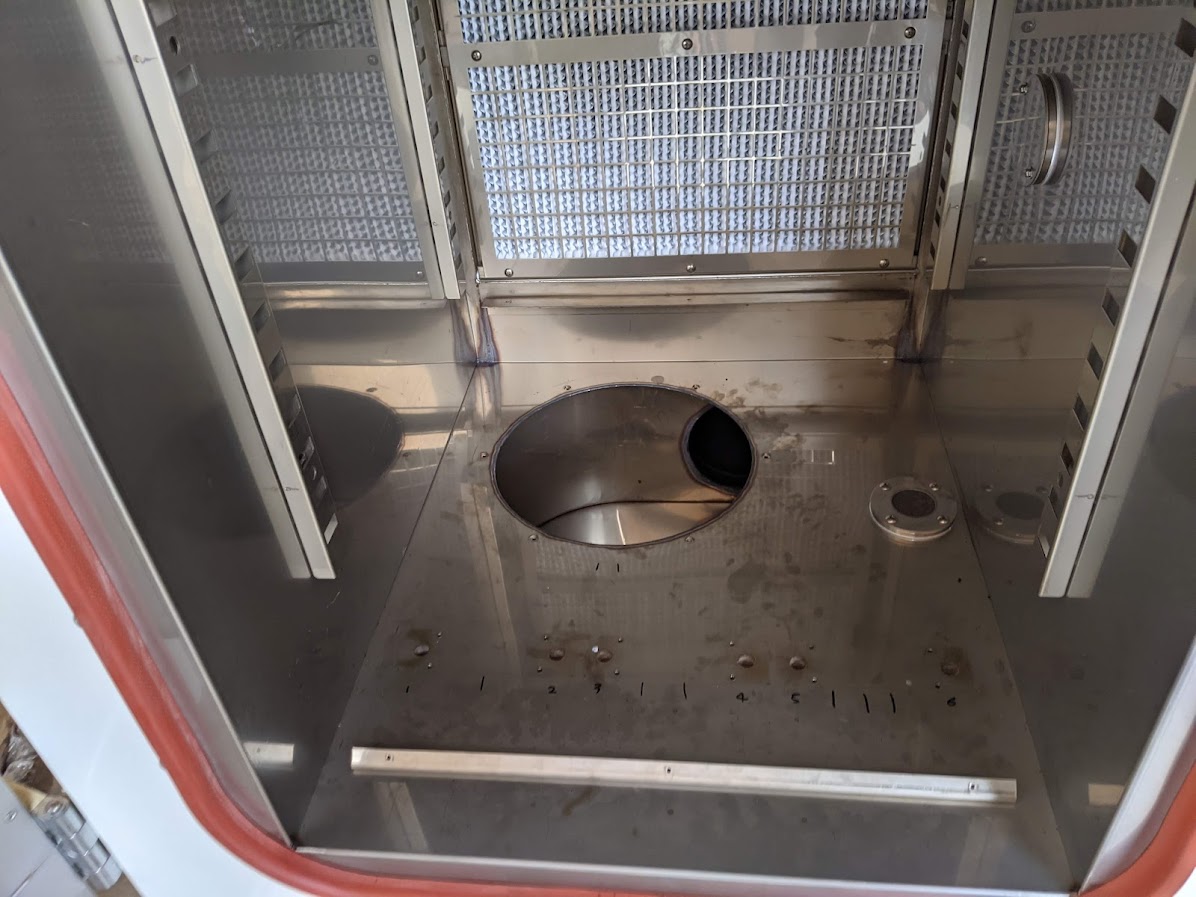

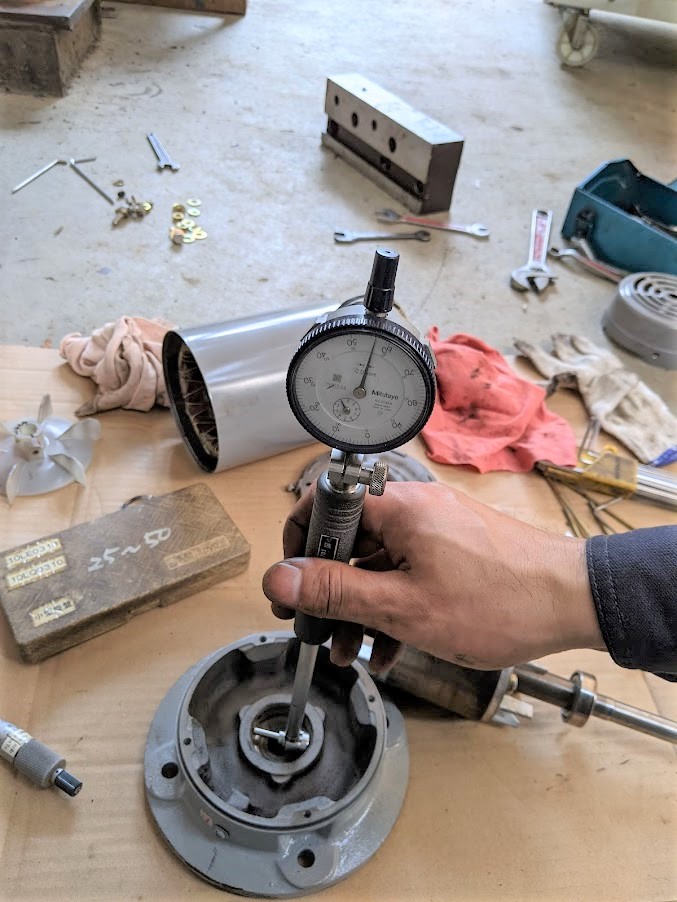

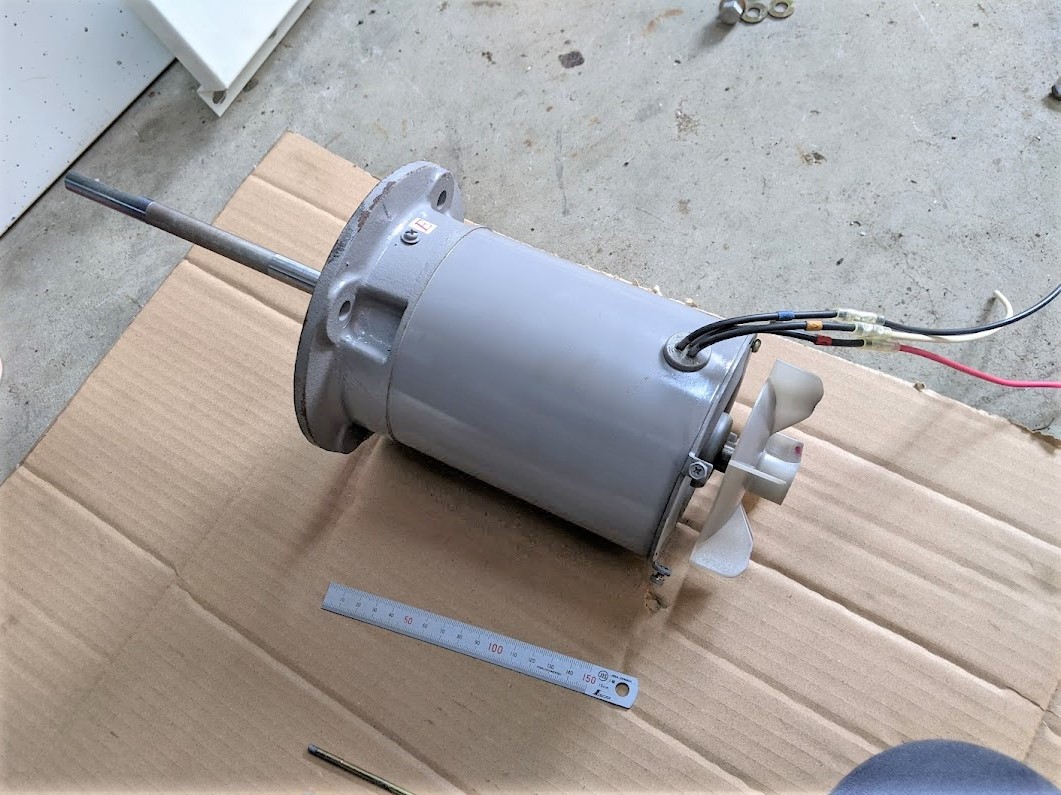

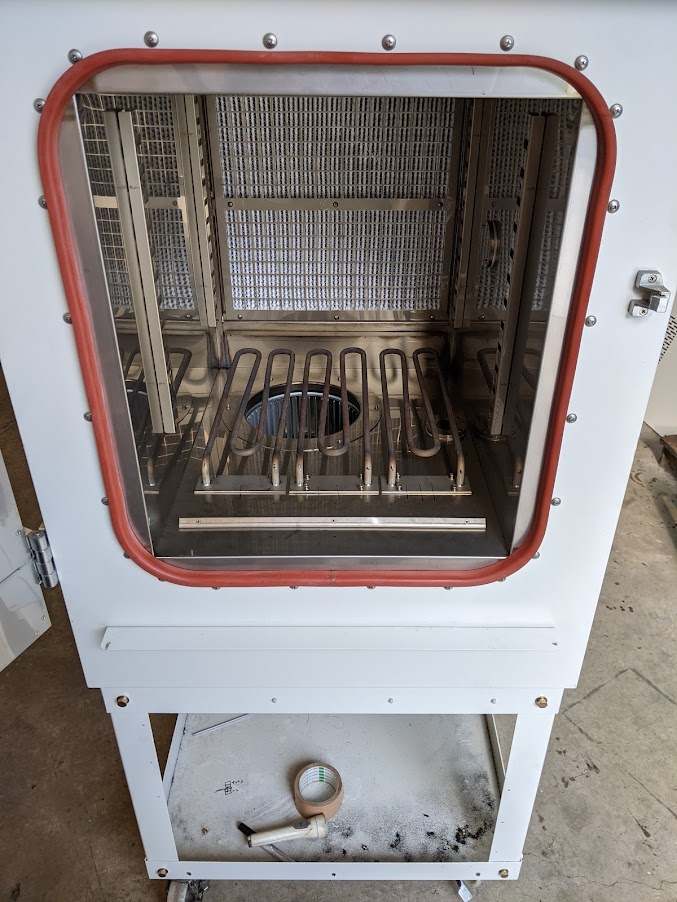

モーター軸と回転子との焼き嵌めや、高周波焼入れしたヘリカルギア（はすば歯車）と軸との焼き嵌め用に購入した『恒温乾燥器』。 （※機種の名前は『無塵乾燥器 DE42』） 早速その実力を発揮してもらおうと思い電源を入れたのですが・・・・ 今回購入した、『無塵乾燥器 DE42 （ヤマト科学㈱製）』 大きさは冷蔵庫と同じ位です。  電源ON！！ ！！！！？ 何この音！！！！？ ガランガラン、ガランガラン・・・・と言う、金属同士が当たる音が電源ONと同時に出て、しかもずーーーーっと鳴っていたのです。 それも高速かつ結構な音の大きさで、かなりうるさい(^^;) 実は中古で購入する際、 『モーターのファン付近から音が出る。少し調整すれば問題ないと思われる。』 という文言があったのですが、それがこの音でした。。。 この音を社長（牟田淳一氏）が聞いたら即答で、 『（モーターの）ベアリングが悪い！』 と指摘したので急いで修理することにしました。 異常音がした恒温乾燥器を分解して行きます。 カバーを外すとヒーターが出てきました。  ヒーターの下にある送風用のファンを取り外し。 ファンを触っているとモーターの軸がガタガタ動いているのが分かりました。  取り外した送風用ファン（下のカゴ）と羽根（上）。 これらに損傷は見られませんでした。  やはりモーターのベアリングが怪しいです。 そのままモーターの取り外しにかかります。 固定のボルトを外して配線を切りモーター取り出し。 軸がガタガタしてます(^^;) 怪しいですね。  次は取り出したモーターを分解して行きます。 モーターは特殊な軸・回転子・ケース・カバー・ベアリングなどで構成されていて、分解自体はスムーズにできました。 モーターを分解すると軸・回転子・ベアリング等が出てきました。  ここで一番怪しかった『ベアリング部分』を確認したのですが、やはり！ベアリングが入るケースがかなり甘くガタガタでした。 問題のベアリングケース。 触るとハッキリ分かる位に穴がガタガタになってました。  シリンダーゲージで内径を測定すると、通常はベアリング径±0.01ｍｍ位ですが、現物は+0.45にもなっていました(^^;) 実はモーター修理の中でベアリングケース部の修復割合は多く、モーターの構造によってはどうしても傷みやすい部分になります。 内径をシリンダーゲージで測定。 これではベアリングが落ち着かないはずです。  モーターケースを組んだ時に軸がかなりガタガタしていた理由はやはりココでした。 このままではベアリングを新品に取り替えても全くの無意味で、ケースを修復するしかありません(^^;) という事でケースを修復加工して行きます(^^)/ |
|
| |
