至急！折れた軸の製作依頼（台形左ネジ） |
|
|

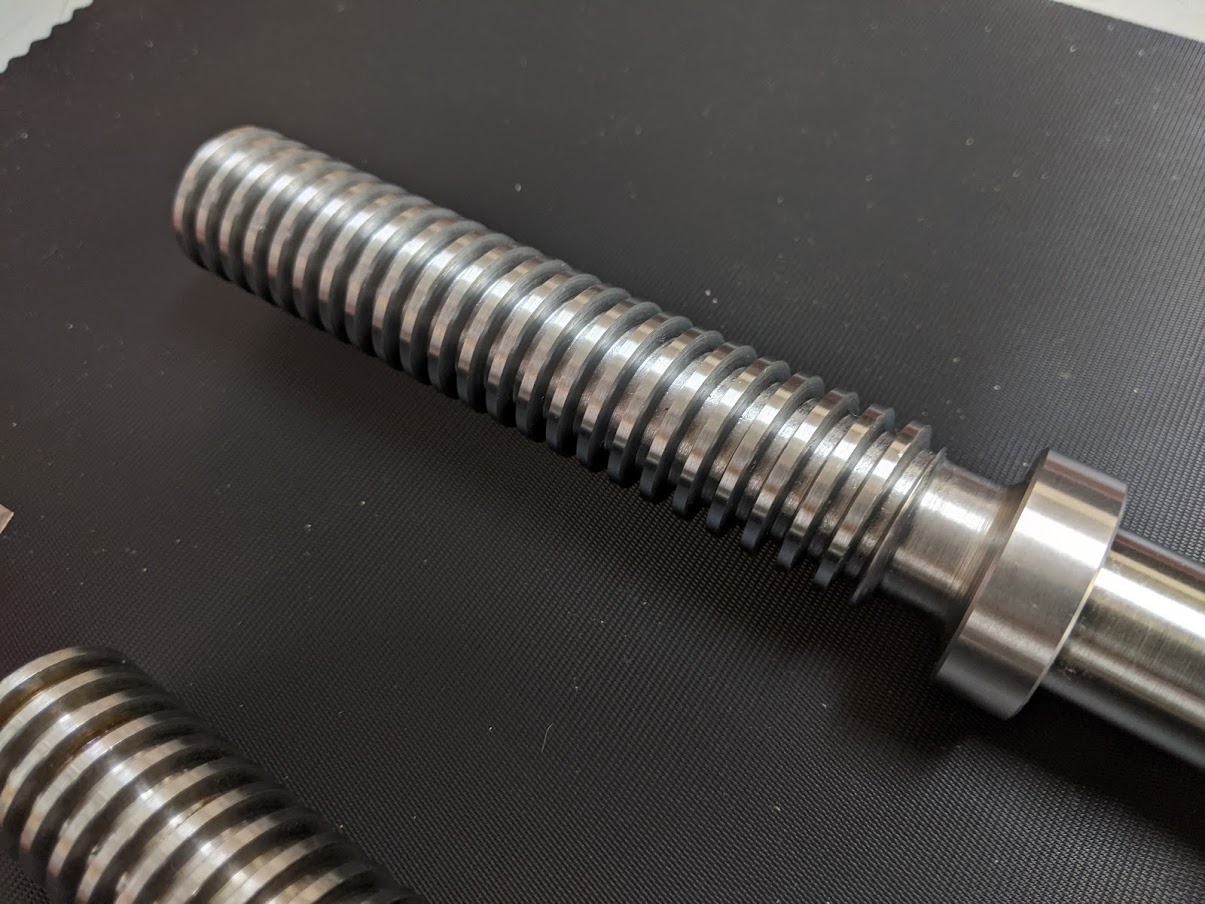

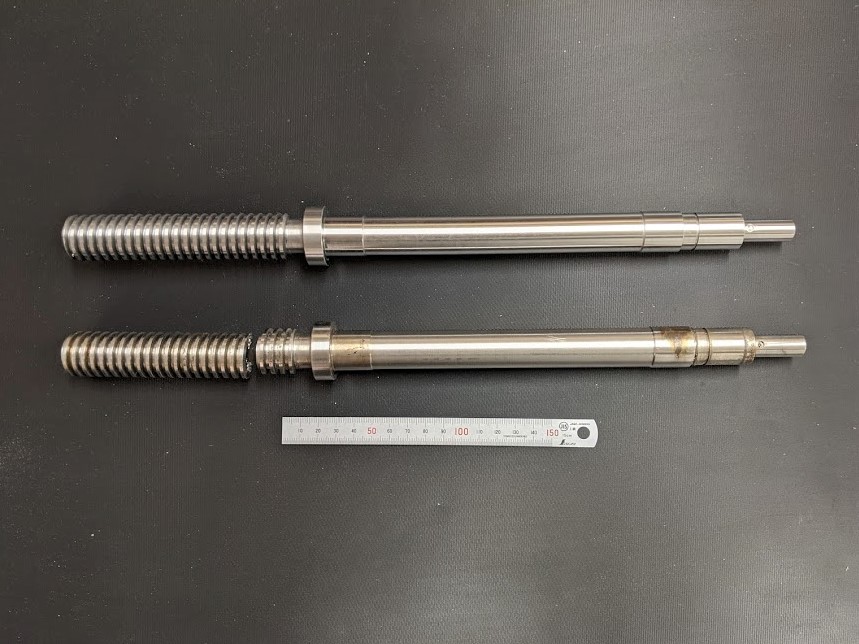

『軸が折れて機械が止まり困っています。大至急対応してもらえませんか？』 とお客様から依頼を頂きました。 すぐに現物を持って来られたので早速確認したところ、細長い軸がネジの部分で真っ二つに折れていました。 補修は不可能なので大至急スケッチ＆製作することにしました。 現物の軸。台形ネジの所で折れています。  まずは現物をスケッチ。ノギスやマイクロメーターを使って正確に測定します。 ネジ部は台形の左ネジで、相手のナットも一緒に支給してもらえたのでそのナットに合わせてネジを加工します。 現物の軸の材質はヤスリのかかり具合や硬度から判断すると、恐らくＳ４５Ｃの生材だと思われるのですが、 『軸の材質はお任せします』 となったので、Ｓ４５Ｃの生材よりも強度も靭性もあってコスパ抜群のクロム・モリブデン鋼の調質材、通称クロモリのマルエッチ材を選定。 特急対応ではとにかく短時間対応が求められ、材料手配に時間が掛かってしまうと大幅な時間ロスになるので、牟田鉄工では日頃から特急対応に素早く対応できるよう、様々な材質の材料を可能な限りストックしています。 それが今回活かされました(^^)/ スケッチ図を元に加工。 新規製作した軸（上）と現物の軸（下）  ネジ部。台形の左ネジ。  軸を製作後すぐにお客様に連絡。 迅速な対応を喜んで頂きました(^^)/ |
|
| |
