YZ-8Cのオーバーホール④Ｙ軸一式とX軸ネジ部をスケッチ |
|
|

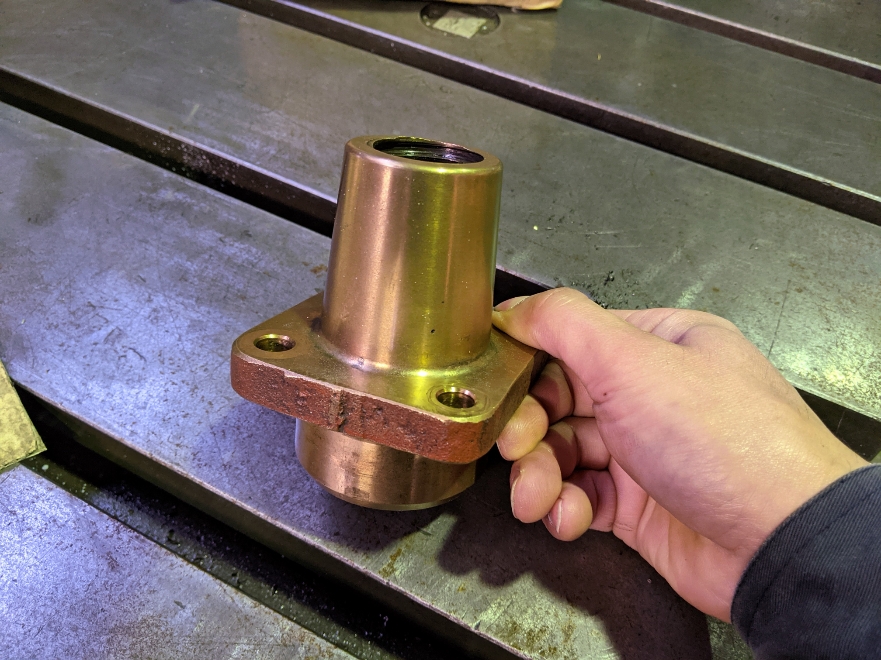

㈱山崎技研製のフライス『YZ-8C』。 テーブルの送り軸関係が悪くなって来たのでオーバーホールを実施。 色々部品を取り外して送りネジのガタつきを確認したところ、 ・Y方向の送りのメネジ（ナット） ⇒ネジ山がかなり消耗している為、新規に製作して交換必要。現物をスケッチして製作。 ・Y方向の送りのオネジ ⇒取り替え予定は無かったが、ナット同様にネジ山がかなり摩耗しているため交換必要。現物をスケッチして製作。 ・X方向のメネジ（ナット） ⇒約１０年前に現物をスケッチ＆製作して取り替えていた為、ネジ山の消耗はあるものの即交換が必要までは無い。しかし今後を考え、予備として置く事に。現物をスケッチして製作。 ・X方向のオネジ ⇒ネジ山は消耗しているが、まだまだ使える状態。今後を考えると新品を作り置きしたいところだが、全長がかなり細長く、加工するとなると時間も掛かるので今回は保留。 との結論になりました。 スケッチ＆製作は、Y方向の「オネジ』と『メネジ』、X方向の『メネジ』の３点です(^^) と言うことで現物をスケッチして行きます！ Y方向のオネジをスケッチ。 組み込む部品も確認しておきます。  Y方向のメネジをスケッチ。 歪な形状をしています。加工がし難そうです(^^;)  X方向のオネジ。 損傷具合は酷く無いので今回の製作は見送ります。  X方向のメネジ。 いざと言う時の予備とするため、現物をスケッチして製作します。  スケッチを終えると加工に取り掛かります！ ※X、Y共にこれとは別に『バックラッシュ調整ナット』があるのですが、消耗はしているものの使う分には問題ない状態だったので今回は製作しません。 メネジの材質は砲金系統を使い、オネジの材質はクロモリ鋼の調質材を使います(^^)/ |
|
| |
