特殊なカップリング（クラッチ）製作 |
|
|

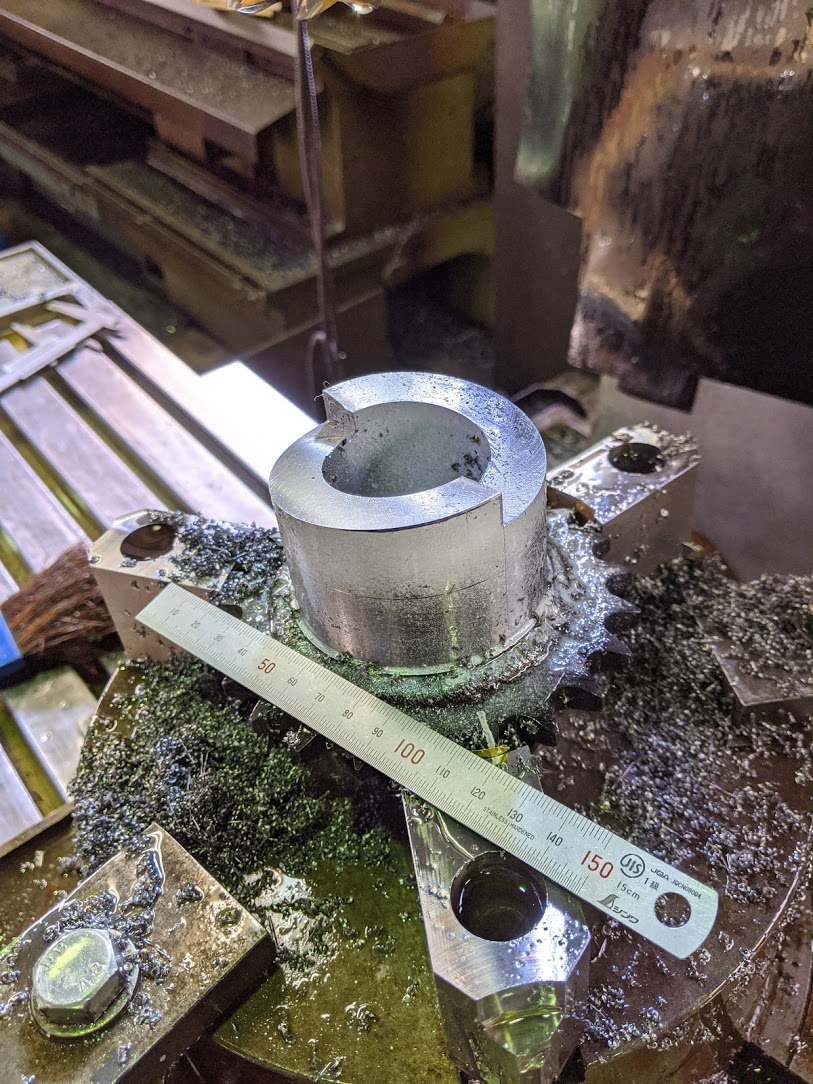

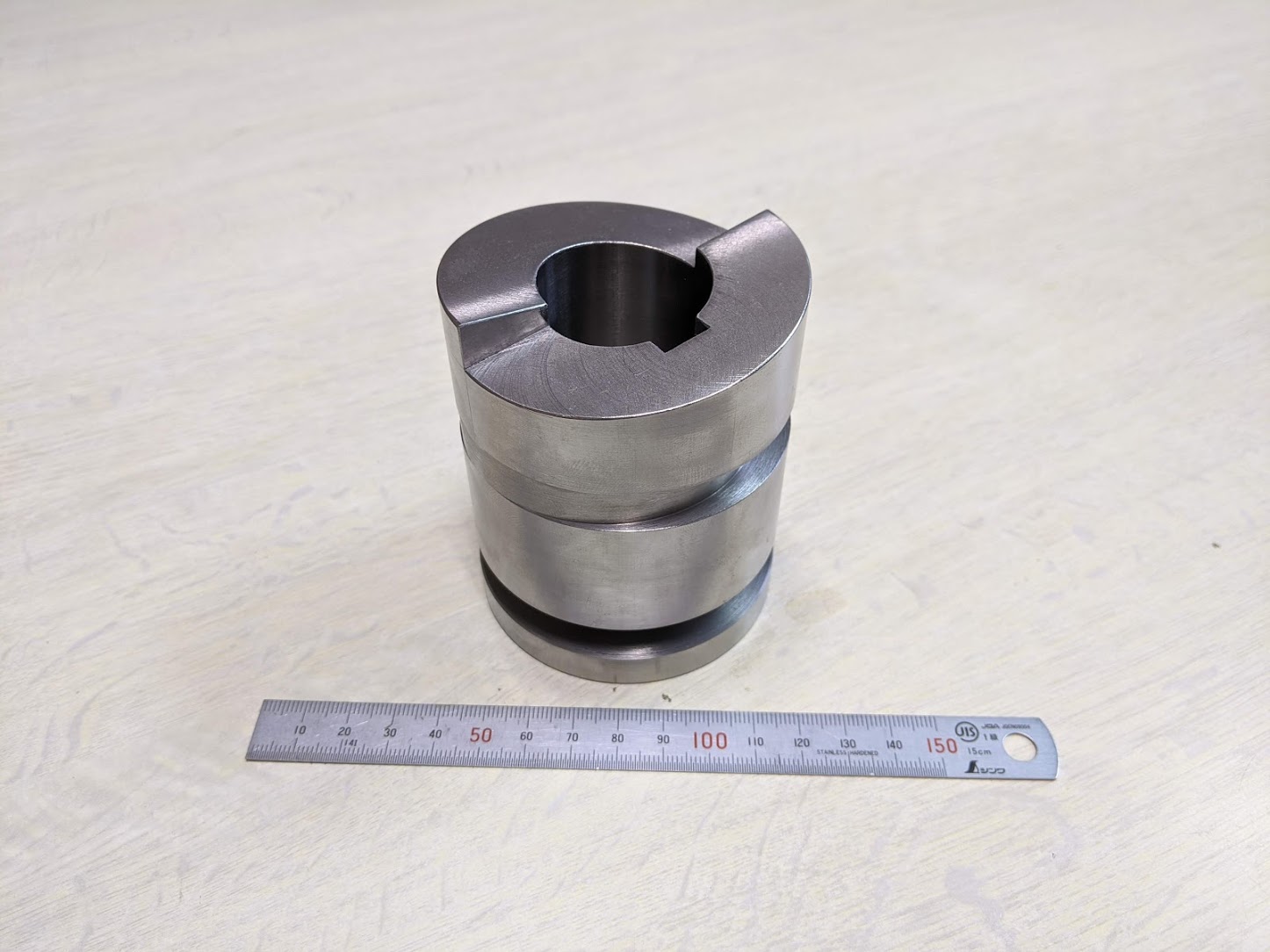

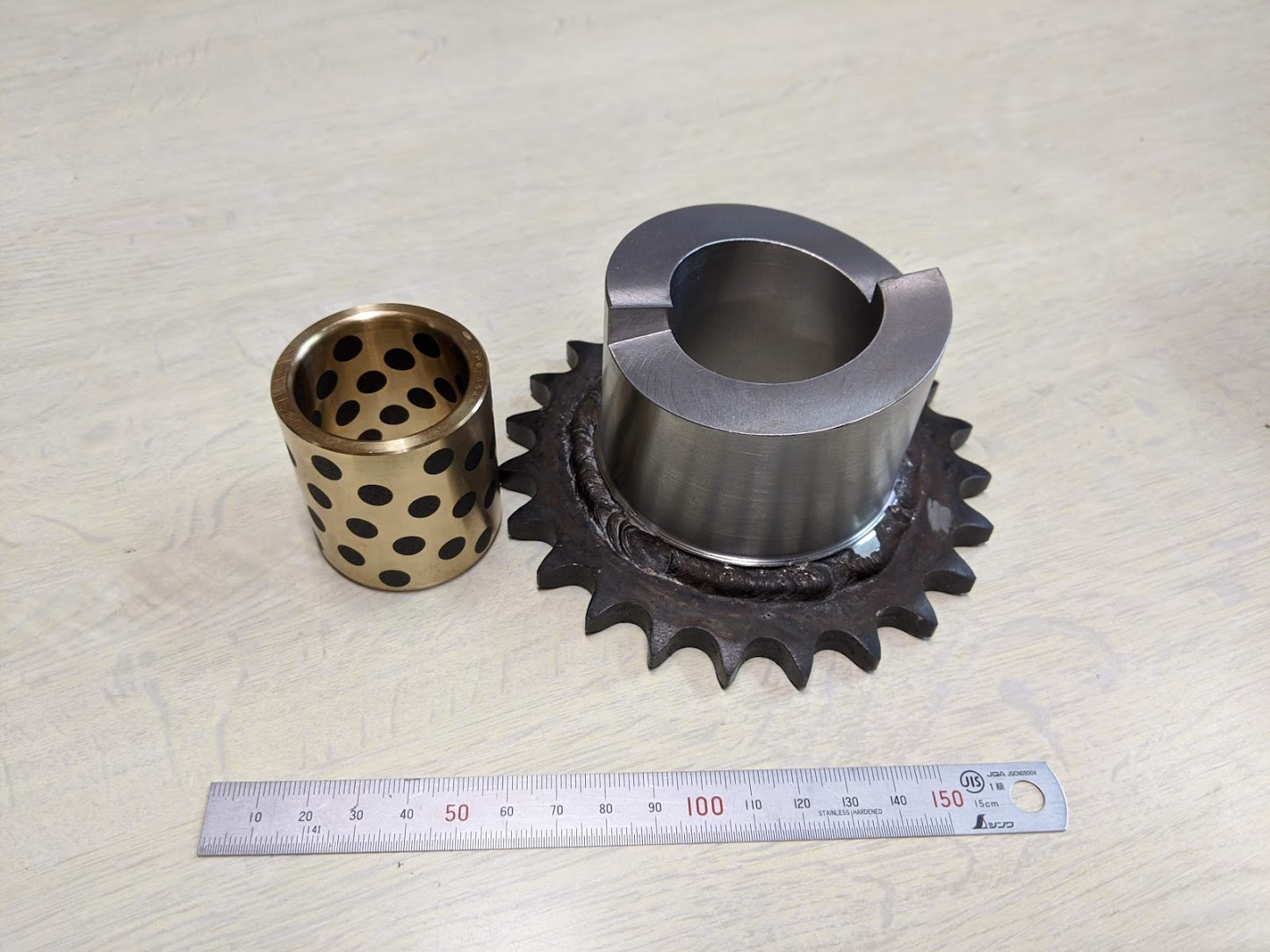

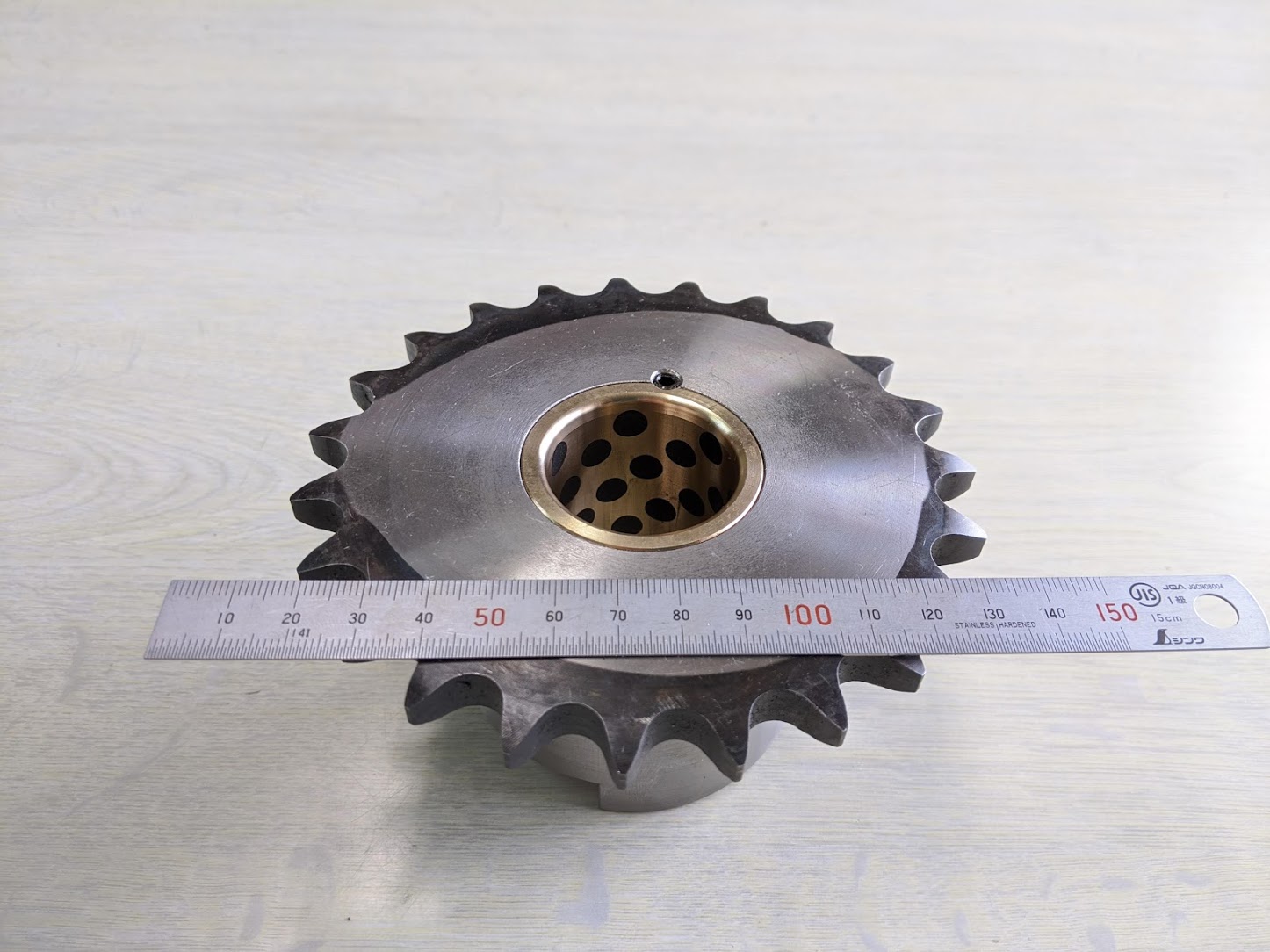

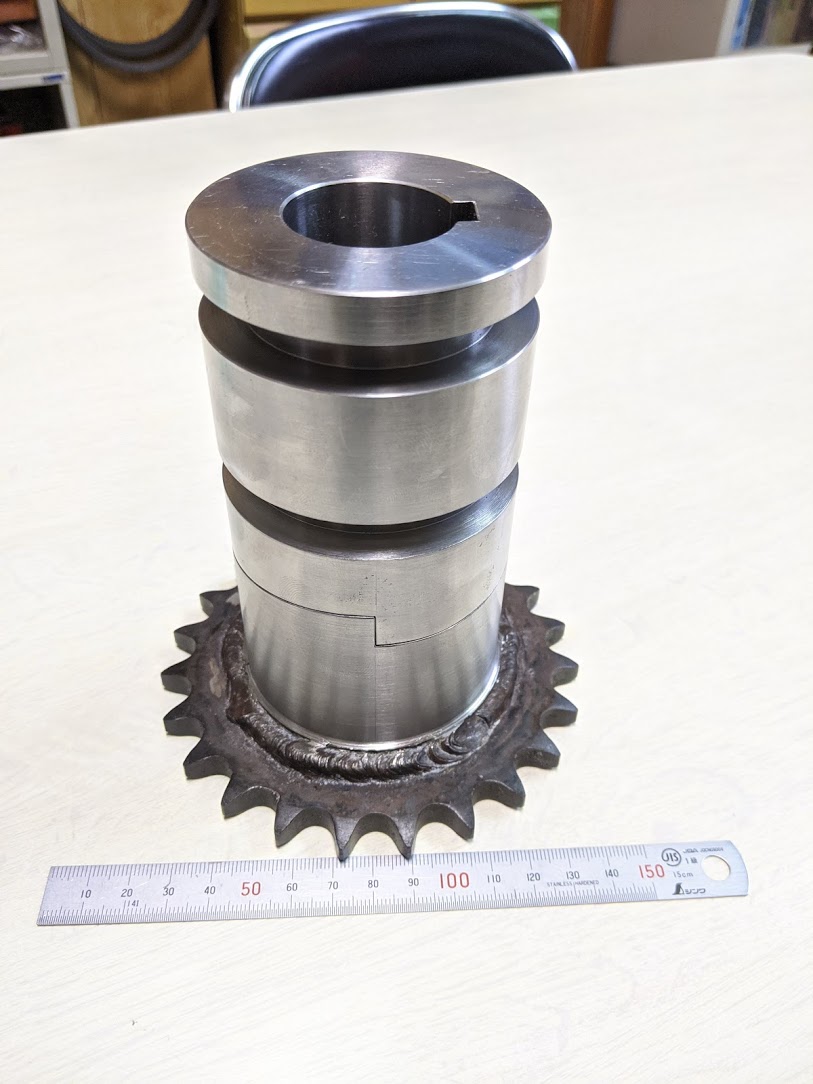

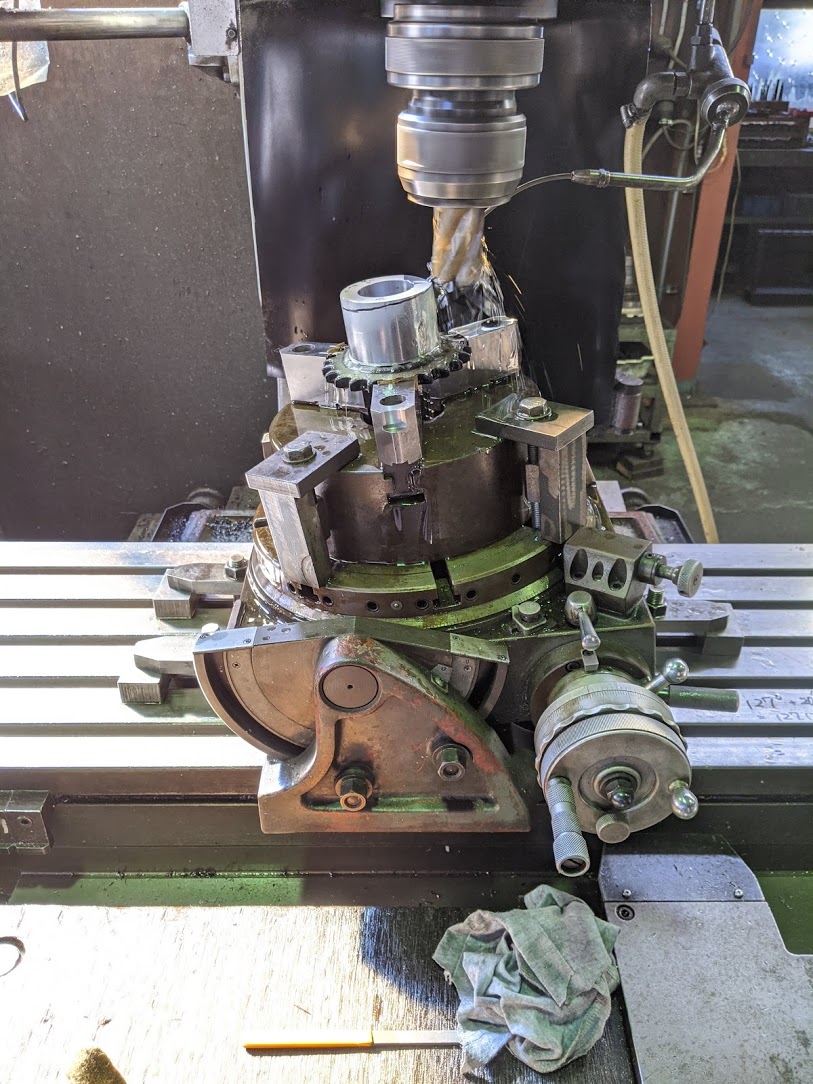

お客様からの依頼で特殊なカップリングを製作しました。 このカップリングは食品製造機械に組み込まれて使われ、構造を見てたらクラッチの役割を果たすようです。 前加工したボスにスプロケットを溶接。 旋盤で仕上げ加工後、カップリングになる為の加工を入れるのですが、弊社には５軸加工機が無いので得意のローテクで対応します(^^) インデックスと傾斜テーブルが一体になった傾斜インデックスを使って加工します。 傾斜インデックスで角度を倒しエンドミル加工。  片面を削ったらインデックス機能でそのまま１８０度回転し、同様に加工。 加工後。不思議なカタチになってます(^^)  スプロケット側にはオイレスのブッシュを打ち込み、セットボルトをします。 打ち込むオイレスとスプロケットのクラッチ。  オイレスを打ち込み、セット穴加工完了！  駆動側のクラッチも同様に、旋盤加工⇒ブローチ盤でキー溝加工⇒傾斜インデックスでフライス加工してクラッチに。 ちなみにこの駆動側は写真では分かりにくいですが、途中が偏心になっています。 完成した駆動側のクラッチ。  先程のスプロケット側と駆動側をくっつけてみると・・・・・ ピッタリ！！！ キレイに両方が組めてます(^^)/  スプロケット側・駆動側共に同じ傾斜インデックスの段取りで加工したので、クラッチ部がしっくり噛み合うとは思ってましたが、無事にピシャっと組むことができて良かったです(^^) 牟田鉄工では特殊な形状も場合によってはローテクを駆使してご要望をカタチにしています(^^)/ |
|
| |
