関西地区からのご依頼(^^)：スケッチ～溝加工 |
|
|

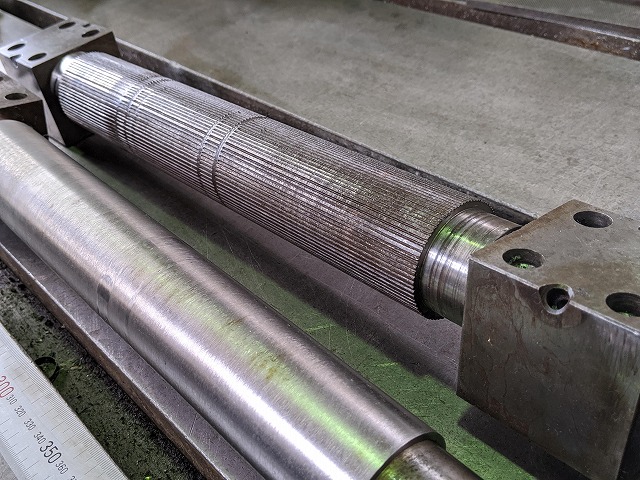

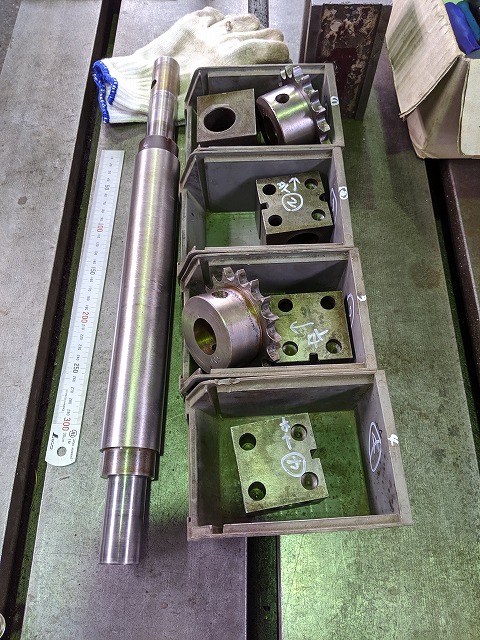

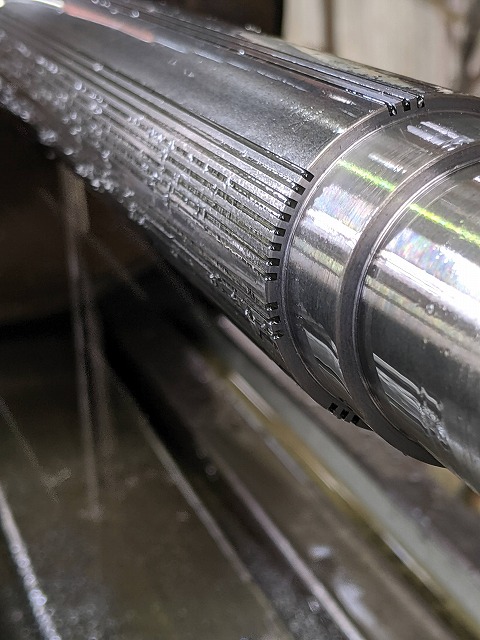

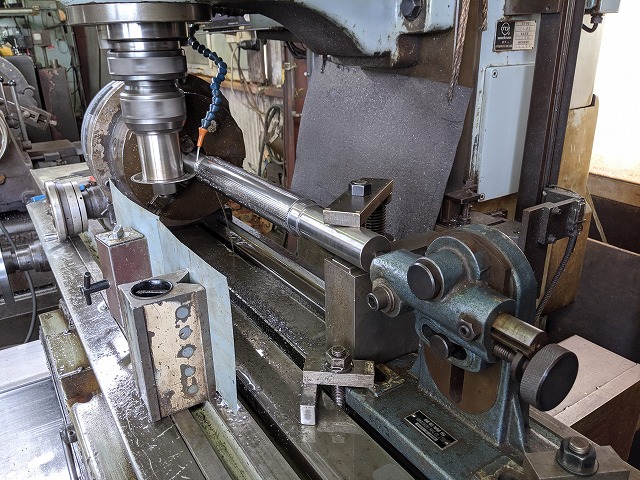

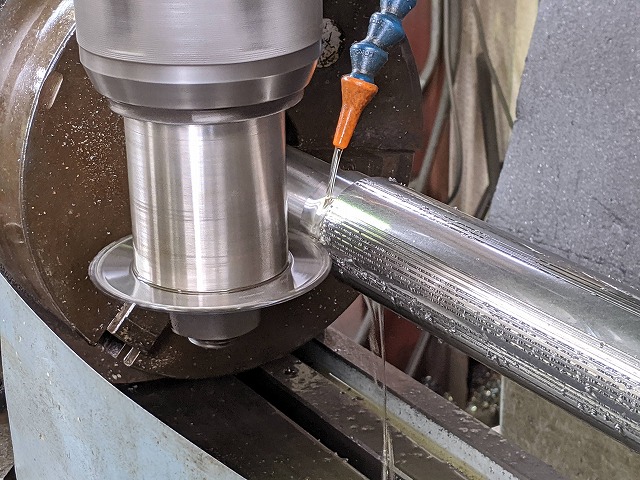

関西の会社の方から、 「使っている機械の部品が消耗しているので製作したい。見積りしてもらえますか？」 との連絡を頂きました。 弊社のホームページを見て連絡しましたとのことで、遠方から声を掛けて頂きありがたい限りです(^^) 可能です！と返答すると現物を送って来られました。 現物を確認し、製作費をお伝えすると「製作して下さい」とのご連絡を頂いたので早速取り掛かります。 送られてきた現物。  先ずは現物をスケッチ＆全部分解し、さらにこの部品がどのような形で使われているのかを確認。 軸の外周に無数に入っている溝が傷んでいます。 甘くなってスポッと抜ける軸受や傷んで外れない軸受もあります。 外周にある溝が傷んでいます。  全部分解＆全部スケッチ。 軸受が傷んでいるので要修正加工です。  溝が入っている軸を新規に製作します。 先ずは旋盤で前加工。 次に汎用のフライス盤にインデックスを乗せ、軸を取り付け。 工具はサイドカッターを準備。 汎用ローテクの真骨頂！役者はそろいました！(^^) インデックス＋サイドカッターで溝入れに挑みます！  ローテクですが、インデックスで正確に等分に割り出し、確実に１本１本加工します。 地道な作業ですが、職人さんが気合を入れて一生懸命加工してくれます(^^) サイドカッターで１本ずつ溝入れ加工します。  いい感じにキレイに溝が入っていきます(^^)  この作業を一周分繰り返し、溝入れ加工は完了です！ もう一方の軸は外径がストレートなので、旋盤加工のみで仕上ます。 溝を入れた後は軸受の修正加工やスプロケットの修正加工をして、その穴径に合わせて軸径を仕上げていきます(^^) |
|
| |
