2020/9/4
|
|
モーター軸（両頭）の入替：軸の機械加工編 |
|
|

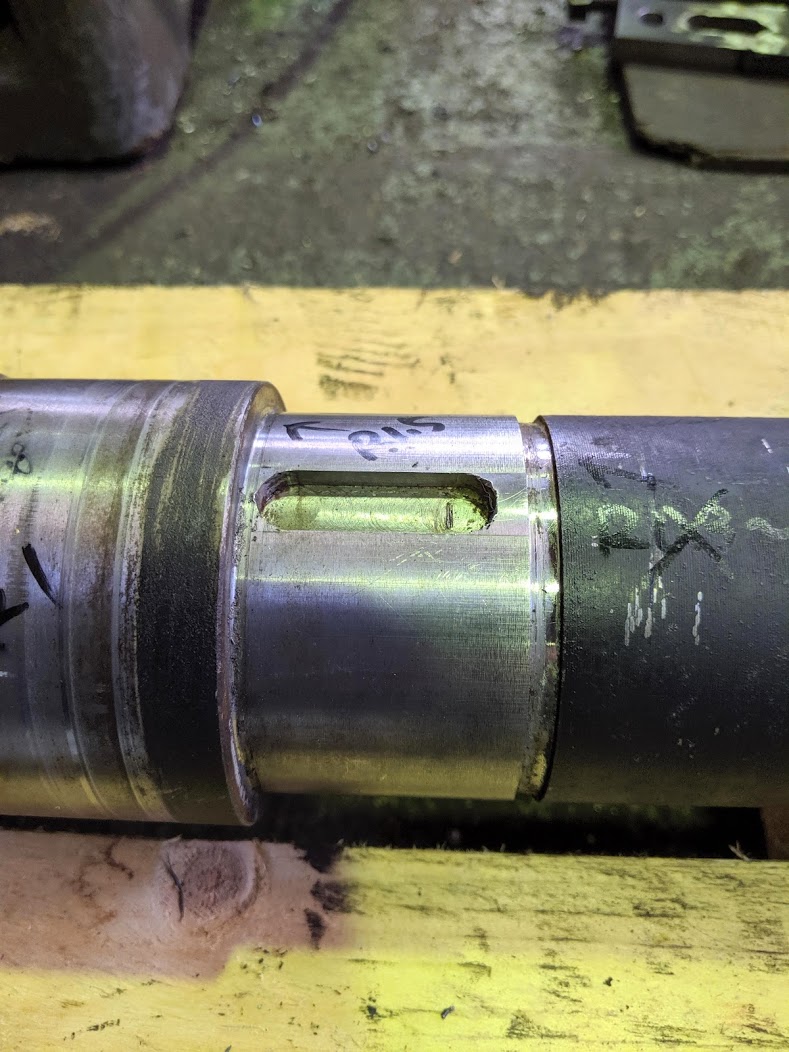

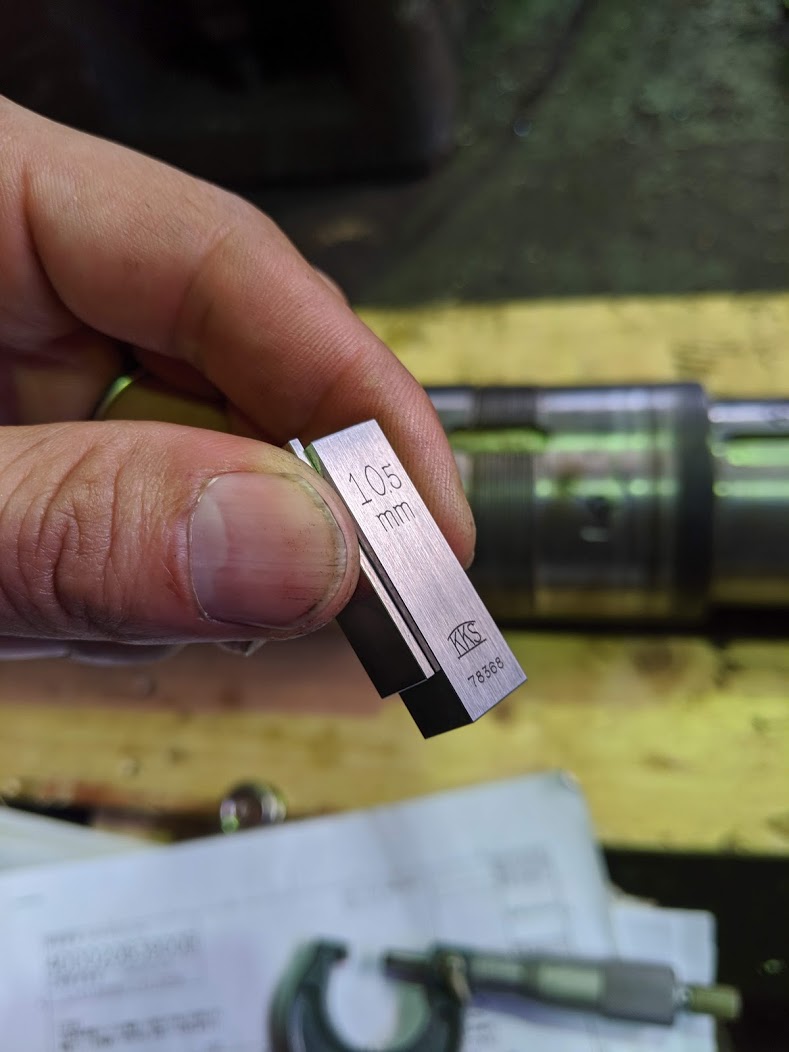

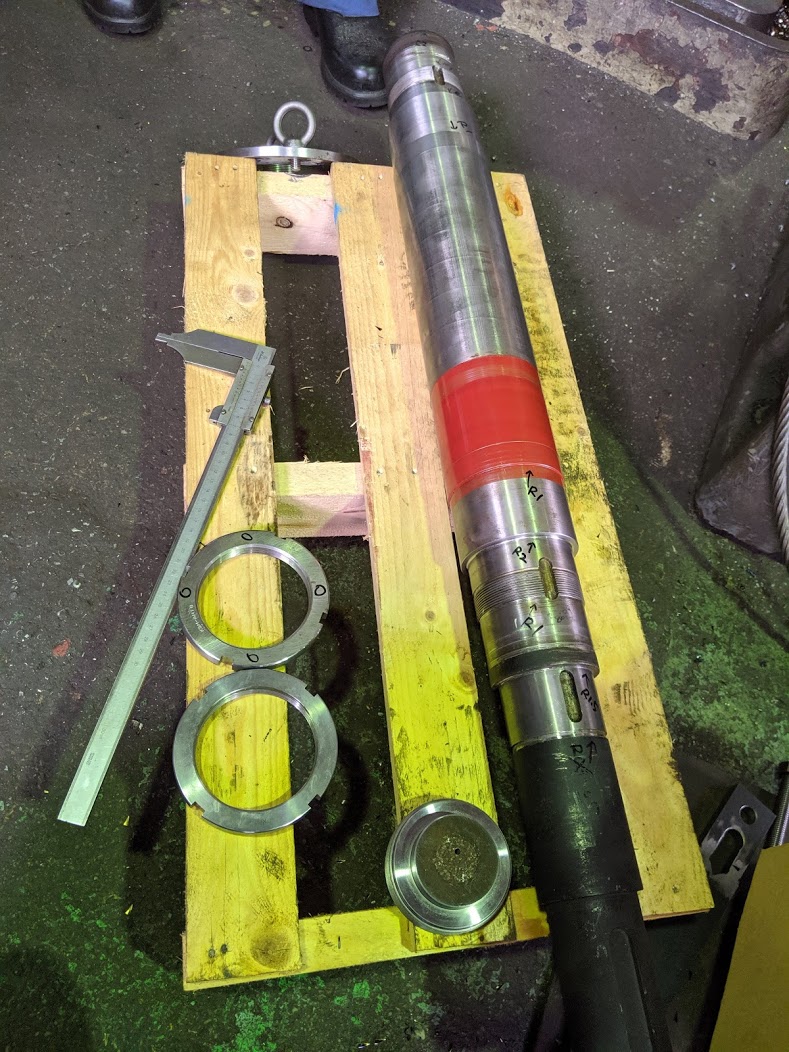

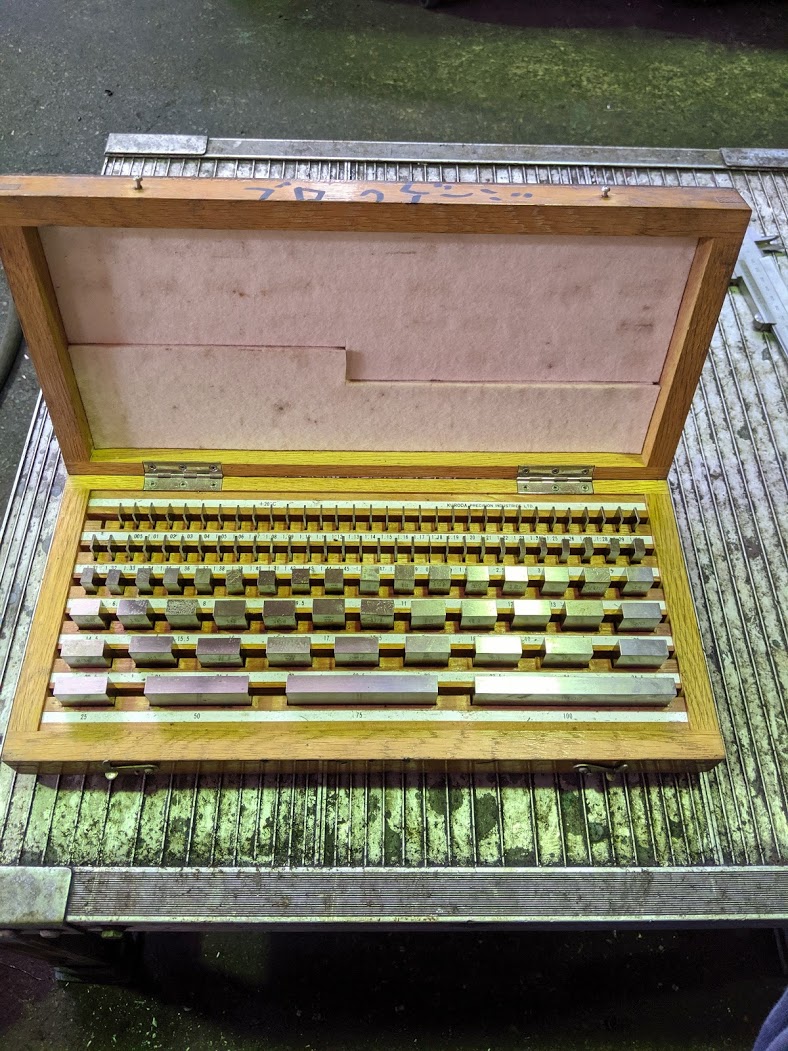

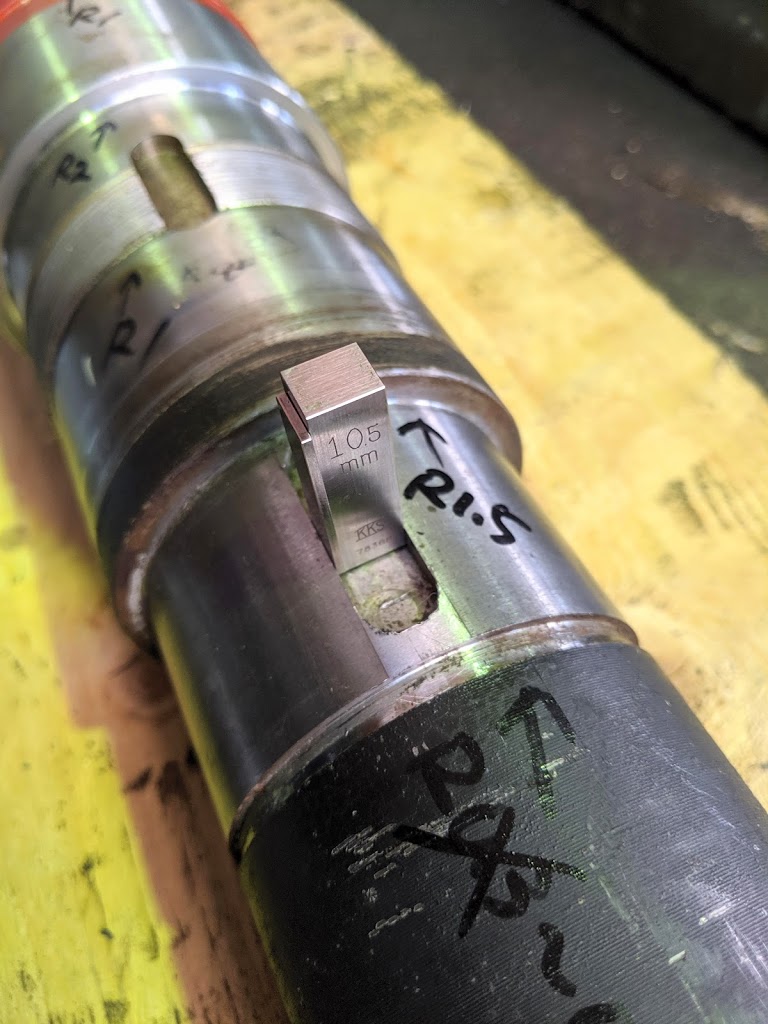

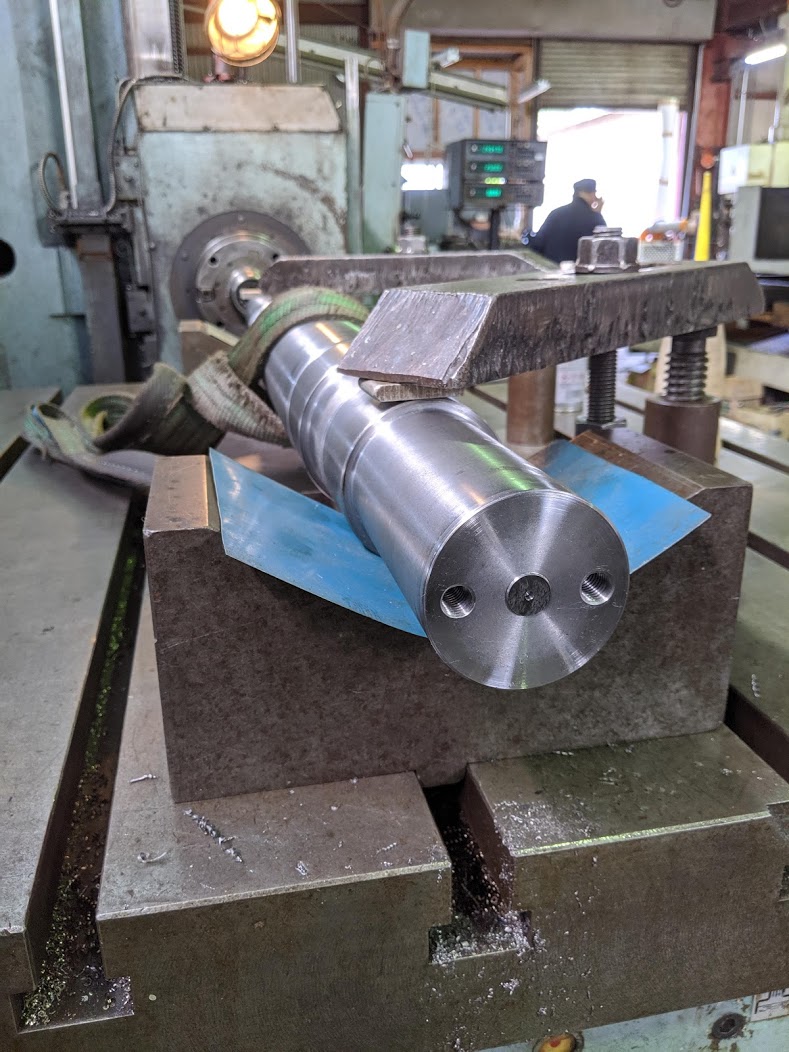

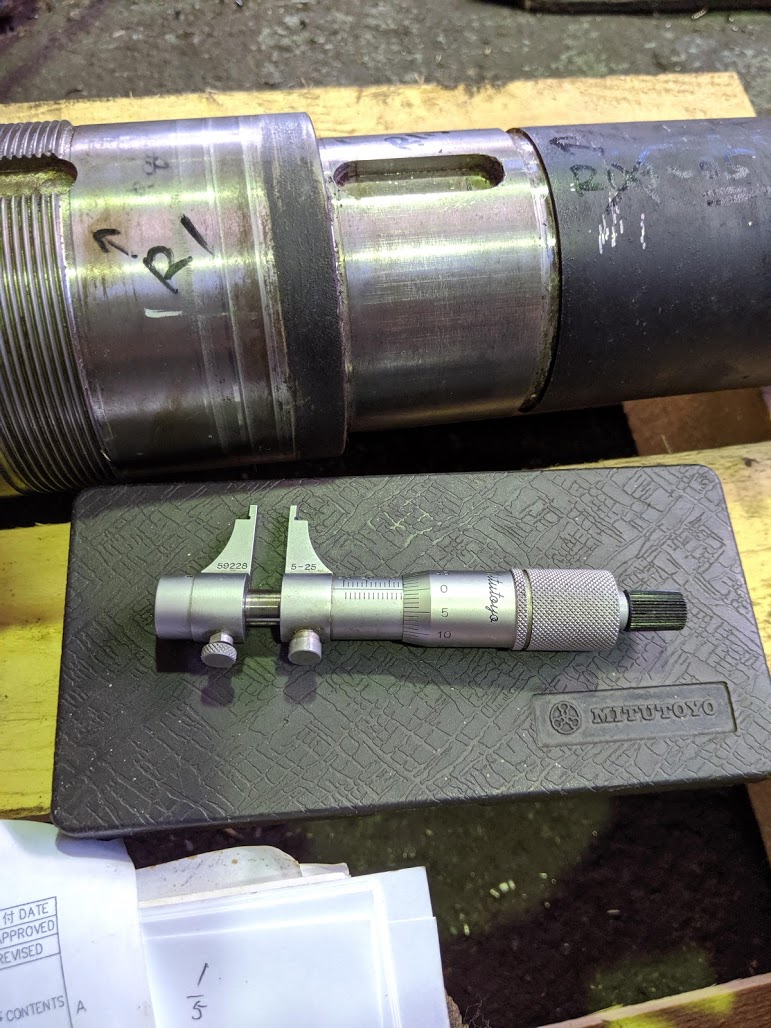

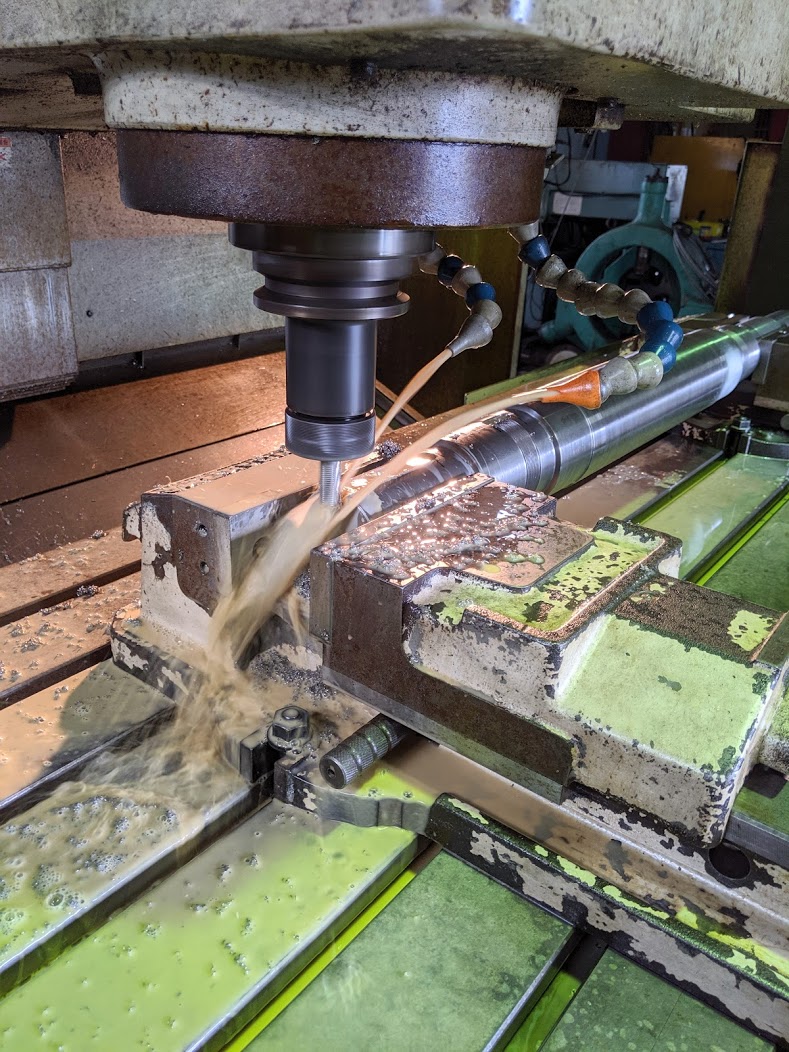

モーター軸の機械加工編です(^^)/ ローター（回転子）から取り外した軸を詳細にスケッチし、クロモリ鋼（SCM材）の調質材が入荷したので旋盤加工に取り掛かります。 ローター取り外し後、詳細にスケッチ。  SCM材（クロモリ鋼）の調質材。 小さく見えますが、φ110mmx長さ1200mmで重さが90kgあります。  スケッチ図を基に旋盤加工を実施。 径で0.01mmのズレが命取りになり兼ねないという気を遣う加工の中、職人さんが気合いを入れて削ってくれました(^^)/ コツコツと経験を積み、職人として日々成長してくれている事は嬉しく、頼もしく、ありがたくあります(^^) 旋盤加工中の軸。 各外径全てに百分台の公差ありの加工です。  旋盤加工後にキー溝加工を行いますが、現物のキー溝寸法を測定して同じように加工します。 現物に加工しているキー溝。  溝等を測定する際に弊社では最初にノギスで測定した後、 ・シリンダーゲージ ・インサイドマイクロメーター ・ブロックゲージ 等を使って測定しています。 今回は、ブロックゲージとインサイドマイクロメーターを使いキー溝を測定しました。 ブロックゲージ。 組み合わせで使い、精度も高く0.01mm単位で測定できます。  組み合わせたところ。 自由に組み合わせられ便利が良いです。  ガタ無くしっくり入りました。 この寸法で加工します。  インサイドマイクロメーターでも確認しておきます。  マシニングでキー溝加工を行います。 キー溝は全部で５ヶ所あり、途中測定しながら丁寧に加工します。 軸は1200mmの長さがありますが、マシニングのテーブルが850mmx2200mmあるのでゆっくり乗ります(^^) マシニングセンターでキー溝加工。  端面にタップ穴加工があったのでボーリングで加工します。  軸が出来上がりました！ 次は最終工程の『組み込み』です！！ 機械加工でも気を遣いましたが、この組み込み作業はラストにして最も気を遣う作業になるので、気合いを入れて取り掛かります！！ |
|
| |
