モーター軸（両頭）の入替：軸の取り外し編 |
|
|

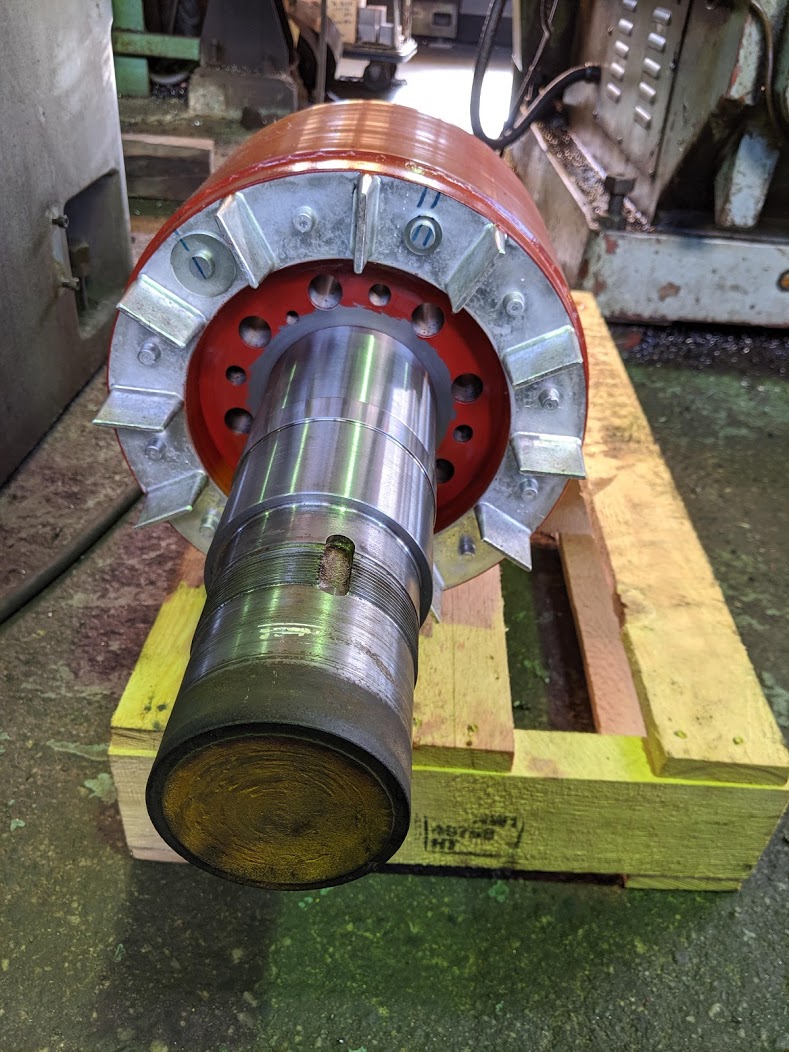

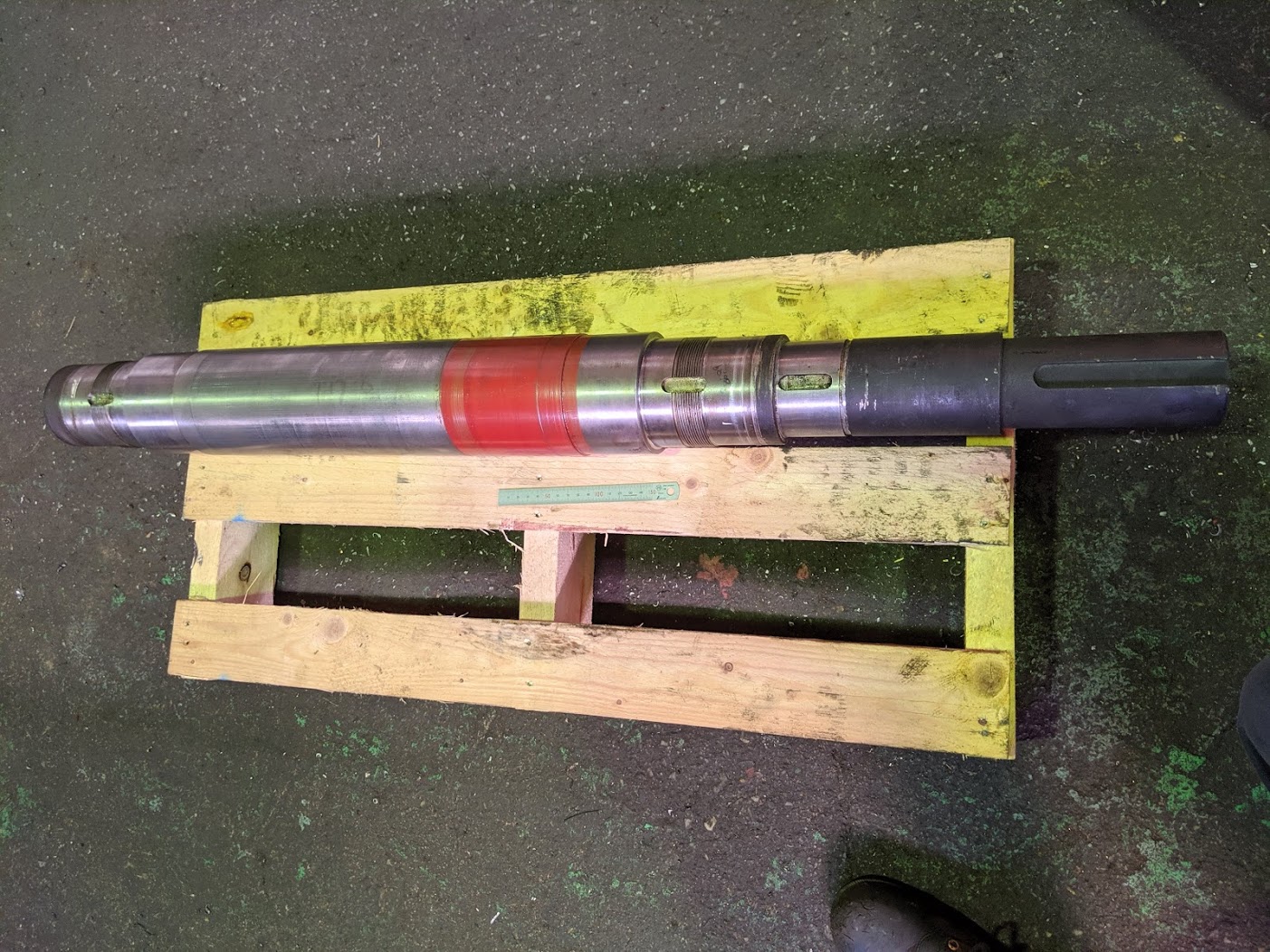

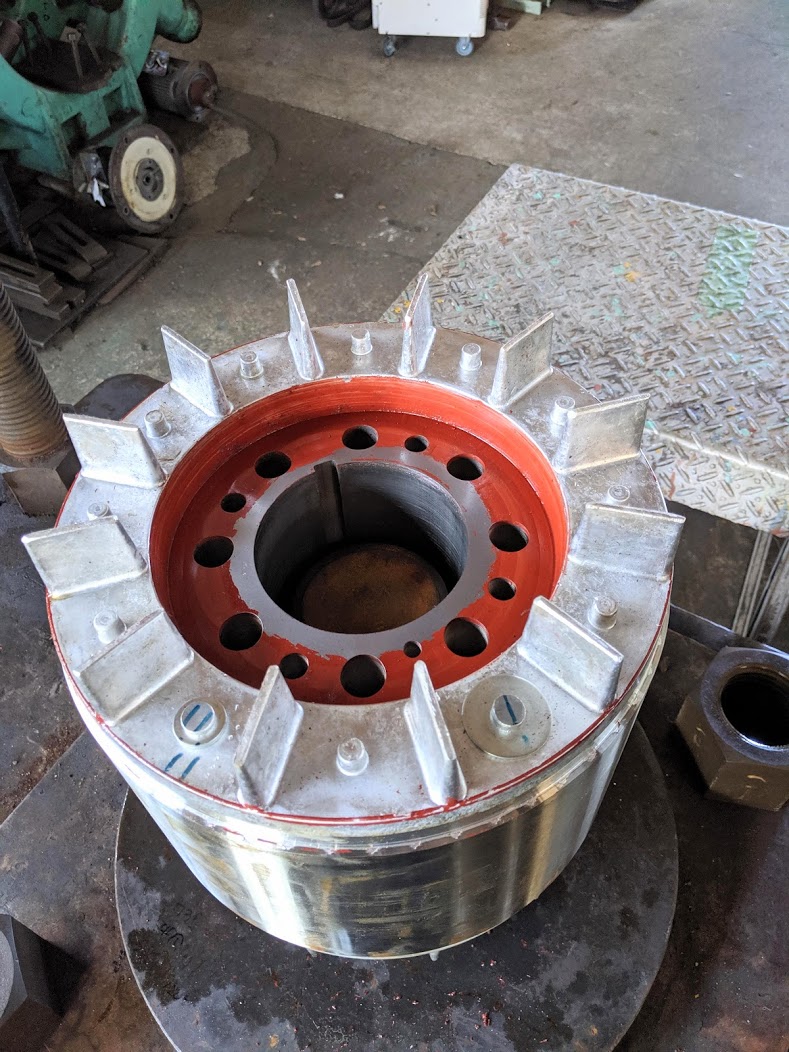

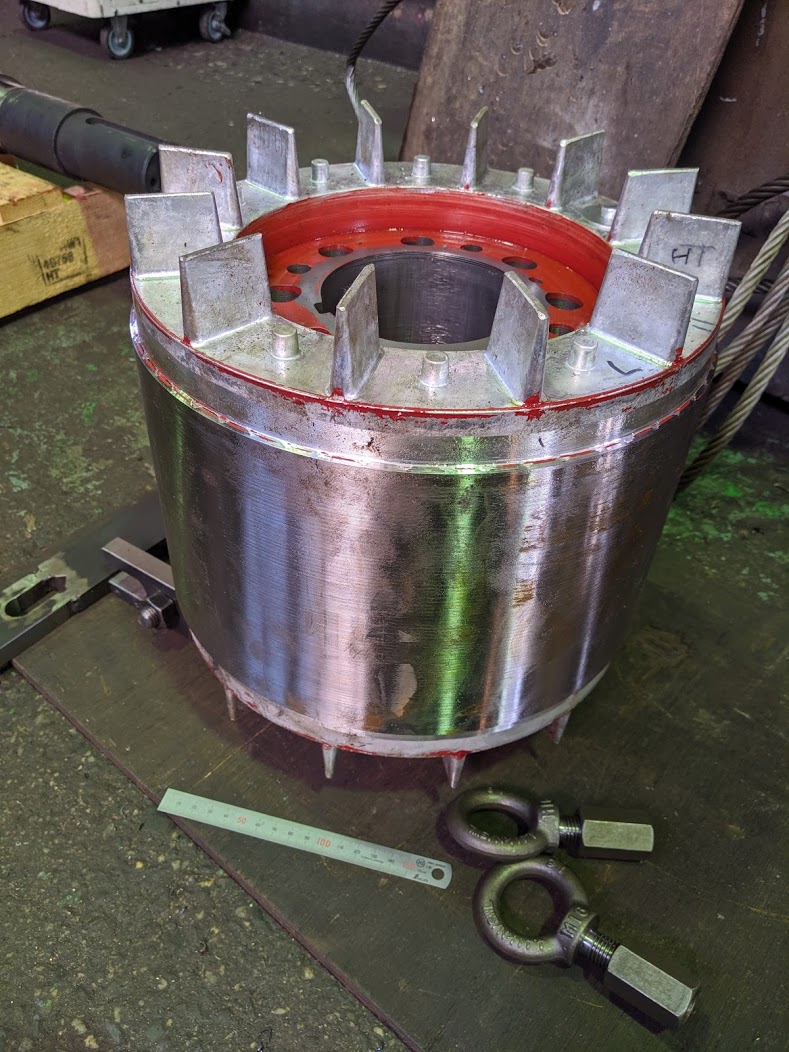

『両頭モーターの軸が折れたので修理できますか？修理可能であれば見積りお願いします』 との連絡をお客様から頂き、現物を持って来られたのですが、 見た瞬間、『デカいっ！！(^^;)』となりました。 持ち込まれた軸付きロータ（回転子） 大きいです(^^)  一般的なモーターは片方から軸が飛び出していて反対側にはファン（羽根）が付いていることが多いのですが、このタイプは両側に軸が飛び出す両頭モーターになっています。 弊社では過去に何度も色々な両頭モーターの軸を取り替えたことはあるのですが、重たい物でも手でギリギリ持てる大きさでした。 でも今回の大きさはさすがに持てません(^^;) モーターの出力を確認したところ、37kw！！モーター全体の重量は580kgにもなるとのこと。大きいですね。。。 持ち込まれたのは軸が付いたままのローターで片方の軸が折れています。 手前の端面から軸がポッキリ折れています。  現状を可能な範囲でスケッチして見積りしたところ、 『製作してください』 とのご連絡を頂いたので早速取り掛かりました。 今回の依頼内容は、 ・軸とローターを取り外し ・軸を新規制作 ・新作した軸をローターに組み込み となり、ポイントは何と言っても『ローターの組み替え作業』になります！ まずは外す作業からですが、軸がローターに圧入されている為簡単には外せません。 丁寧に外す段取りを行い、今までの経験値をフルに活用して慎重にトライしたところ、無事に取り外すことができました！ 無事に軸が外れました(^^)  軸が外れたローター（回転子）  取り外した軸。 この状態で再びスケッチします。  分解後、軸とローターの効き代を測定したところ、やはりかなり効いていました(^^;) 効かせ代のみで回転を伝えているので、効き代があるのは当然なのですが、無事に軸が外れて良かったです(^^) 組む時は更なる慎重さが求められますが、全力でトライするのみ！です！ この後は、軸の材料（調質材）をスケッチ図を基に機械加工を行います(^^)/ |
|
| |
