電極用の銅リング修正加工依頼 |
|
|

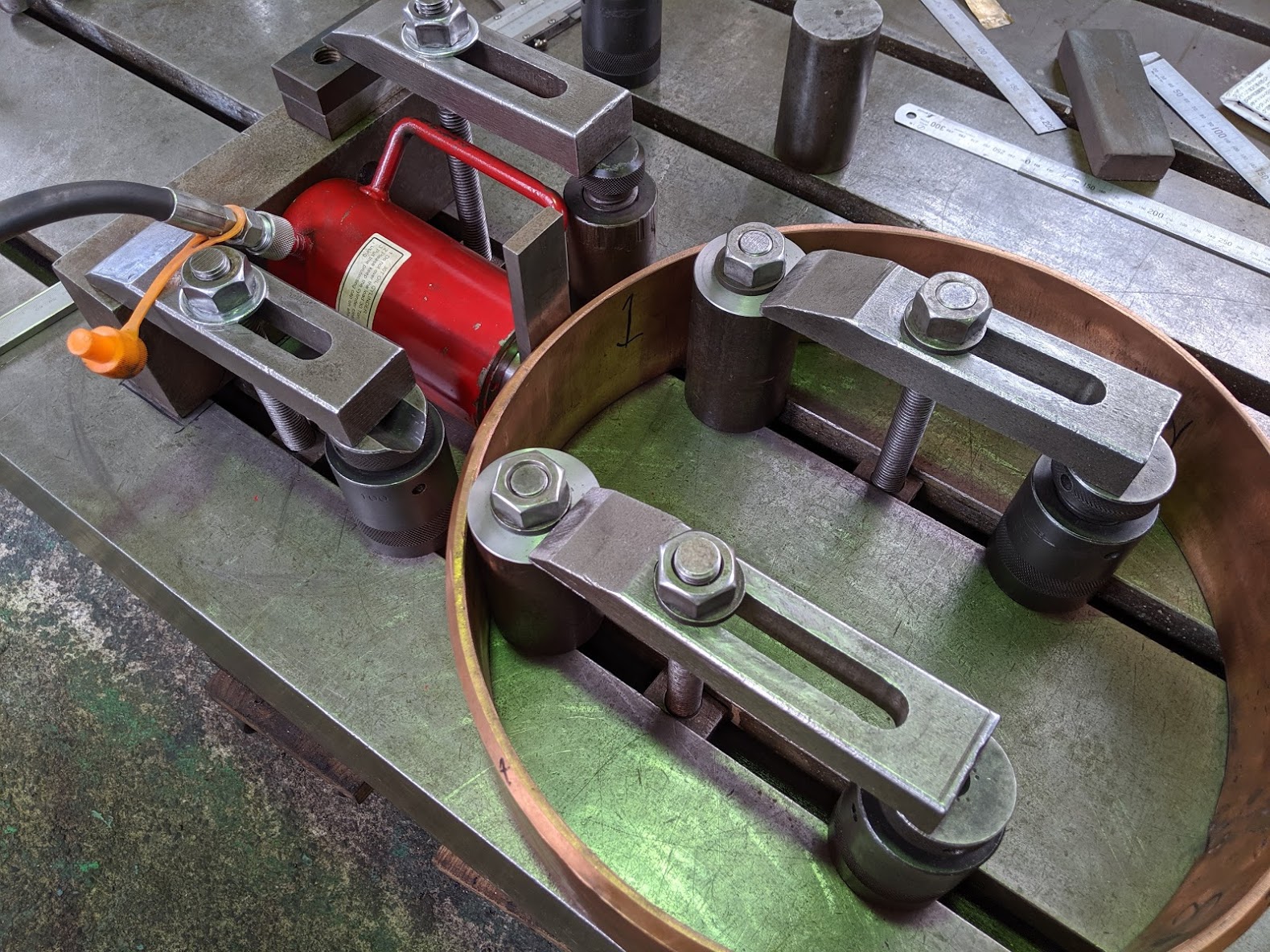

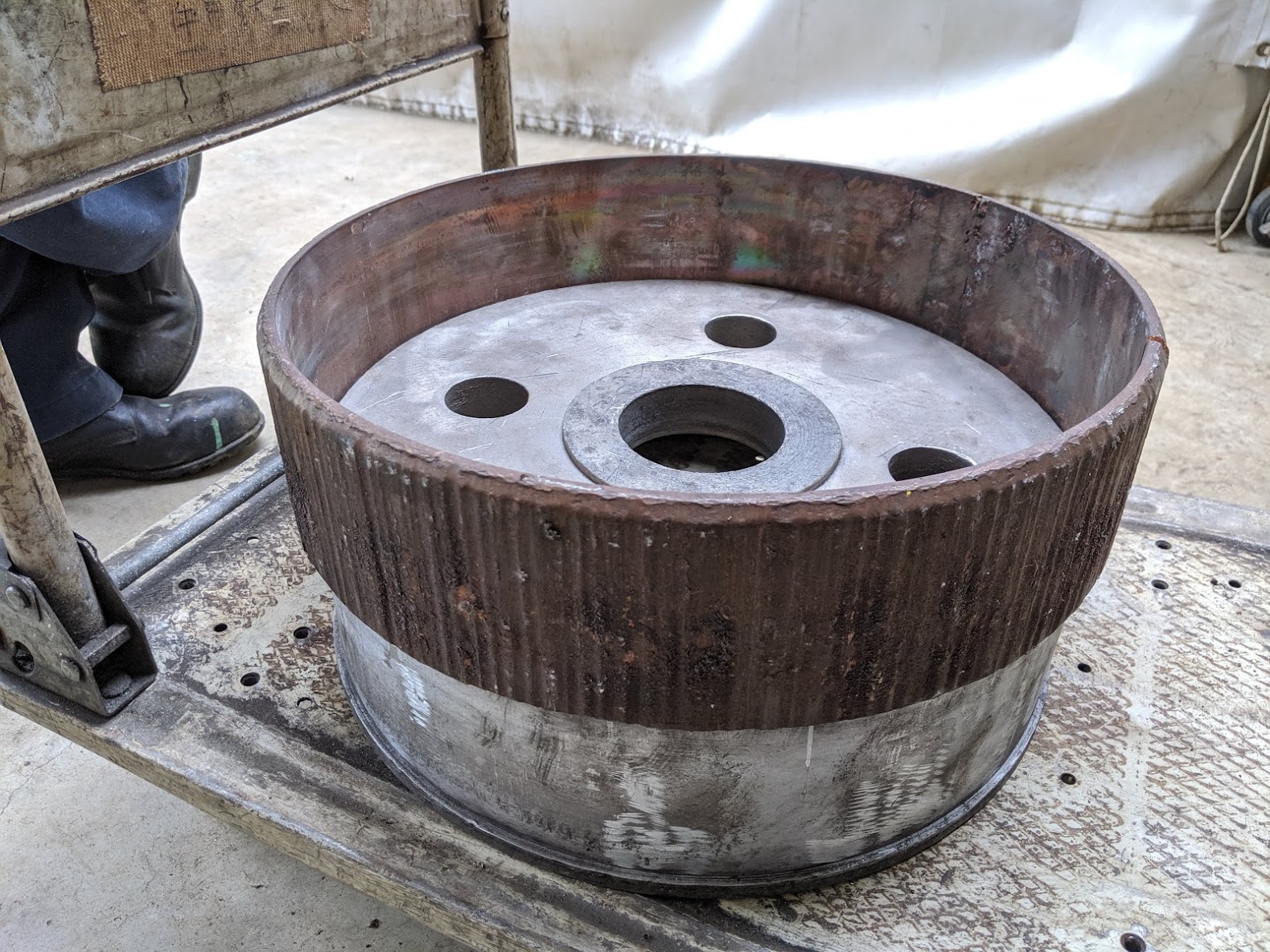

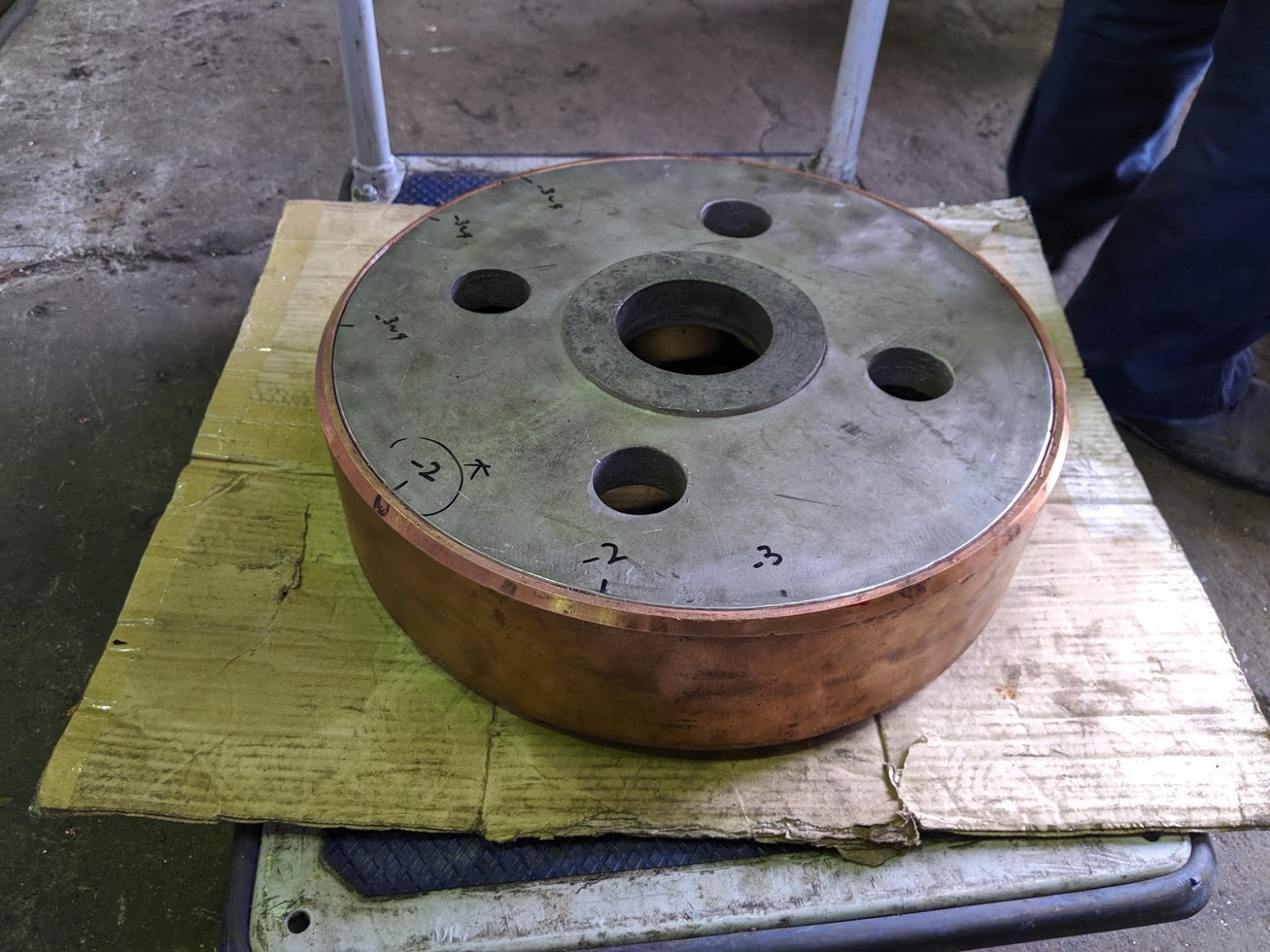

コンクリート二次製品の製造設備に使われている溶接用の銅電極。 形はリング状で、中にボスが入り、ギチッとした勘合で組み込んで使われるものです。 その銅電極ですが、お客様から、 「銅のリングがボスに入らないので、入るようにできますか？」 との相談を頂いたので対応させてもらいました。 様子を聞いてみると、銅リングを古い物から新しい物に取り替えようとしたところ、変形があってどうしても入らないとのこと。 電極となる銅のリング（新品）  もともと使われていた銅リング。 これをギチッとした勘合でボスと組まれていました。  銅リングがボスに入らない原因はすぐに見つかりました(^^;) 新規に作った銅リング。 内径のRの大きさが不均一、かつ、楕円になっている。 でもそれ以上に、寸法を測定してみると根本的に内径の絶対値が小さく、キレイなRと真円度であっても入らなかったのです(^^;) 材料を切断する際の長さが短かったのではないかと思われます。 対処としては、 ①不均一な内径のRをキレイなRに歪み取り修正 ②楕円を取り除く ③小さくなっている内径をボス径に合わせ修正加工 という方法を取ります(^^)/ 内径のRを修正する装置を製作(^^) 油圧ジャッキを利用してRゲージに合わせて目視で丁寧に取っていきます。  外側押しと内側押しを細かく繰り返してR形状に仕上げます。  Rと楕円の歪が綺麗に取れたら、マシニングに乗せて内径を加工して行きます。 リング自体が薄くて押えすぎるとリングを変形させてしまう為、テーブルに固定する際の力加減に気を遣います(^^;) 加工代は少しで、ボス径にギチッとした勘合で組む必要があるので、常に確認しながらの加工になります。 マシニングに段取りして穴加工。  ボス径にギチッと組み込まれる寸法で加工できました！ 内径が大きくなったらアウトなので、気を遣います(^^;)  ボスに組み込み完了！ 確実にギチッと組めたので一安心です(^^)  形状はシンプルですが、色々と気を遣う加工内容でした。 今回も無事にミッションクリアできて良かったです(^^) |
|
| |
