2020/5/19

300Aのエルボ管に横穴加工①ケガキ~荒加工

「300Aのエルボ管の胴中にΦ166の穴を開けてもらいたい」との依頼を頂きました。

このサイズのエルボ管を扱うのは筆者にとって初めてで、重量は約60kgもあります(^^;)

・中心等のケガキ線を入れ
・展開図の型紙を作りトレース
・穴の荒加工
・穴の仕上げ加工

の順番で加工していきます。


現物のエルボ管。大きいです(^^;)
300Aのエルボ管。ビッグサイズです!

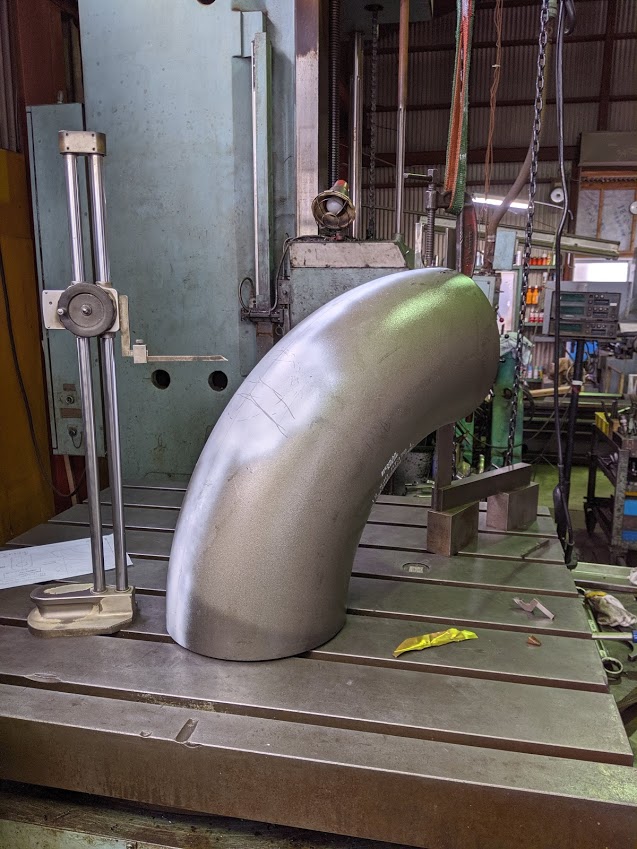

エルボ管にハイトゲージで中心線と穴の頂点をケガキます。


ケガキ中。大きいのでケガキにくいです(^^;)
300Aのエルボ管にケガキを入れます。

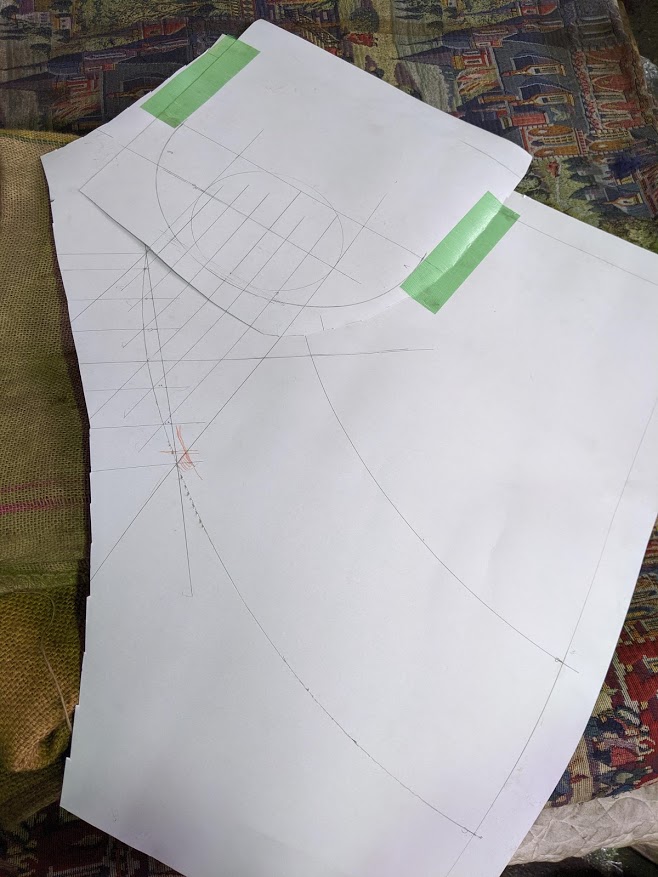

展開図を作成。
原始的に穴加工した所での展開図を作成。

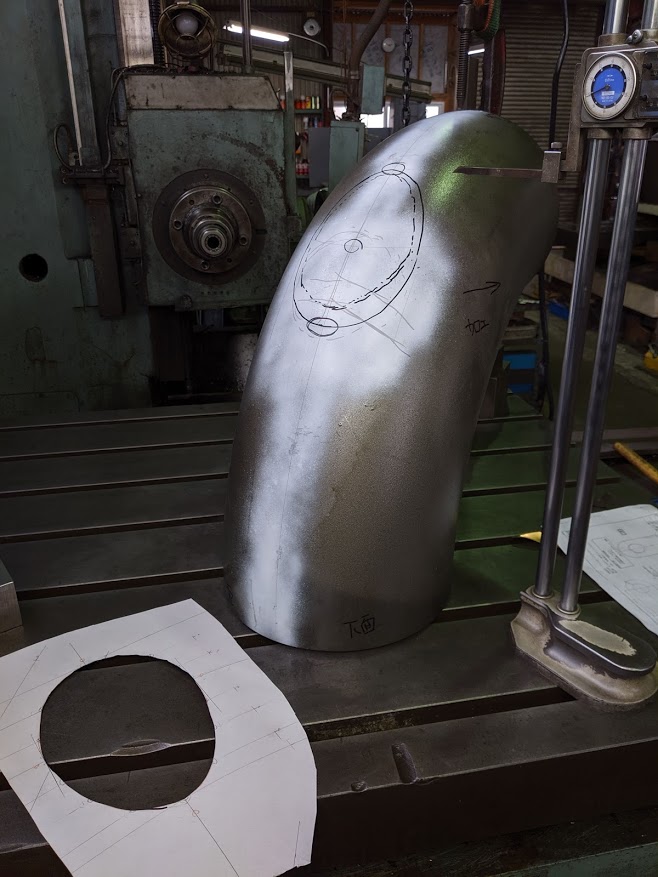

この展開図から作った型紙を現物のエルボ管にトレースします。
原始的に300Aのエルボ管に展開図型紙をトレース。


パッと見は丸では無く、卵型(^^;)
でも加工後はきっとこんな形状になるはずです!
穴が卵型!?穴が仕上がればきっとこうなります!

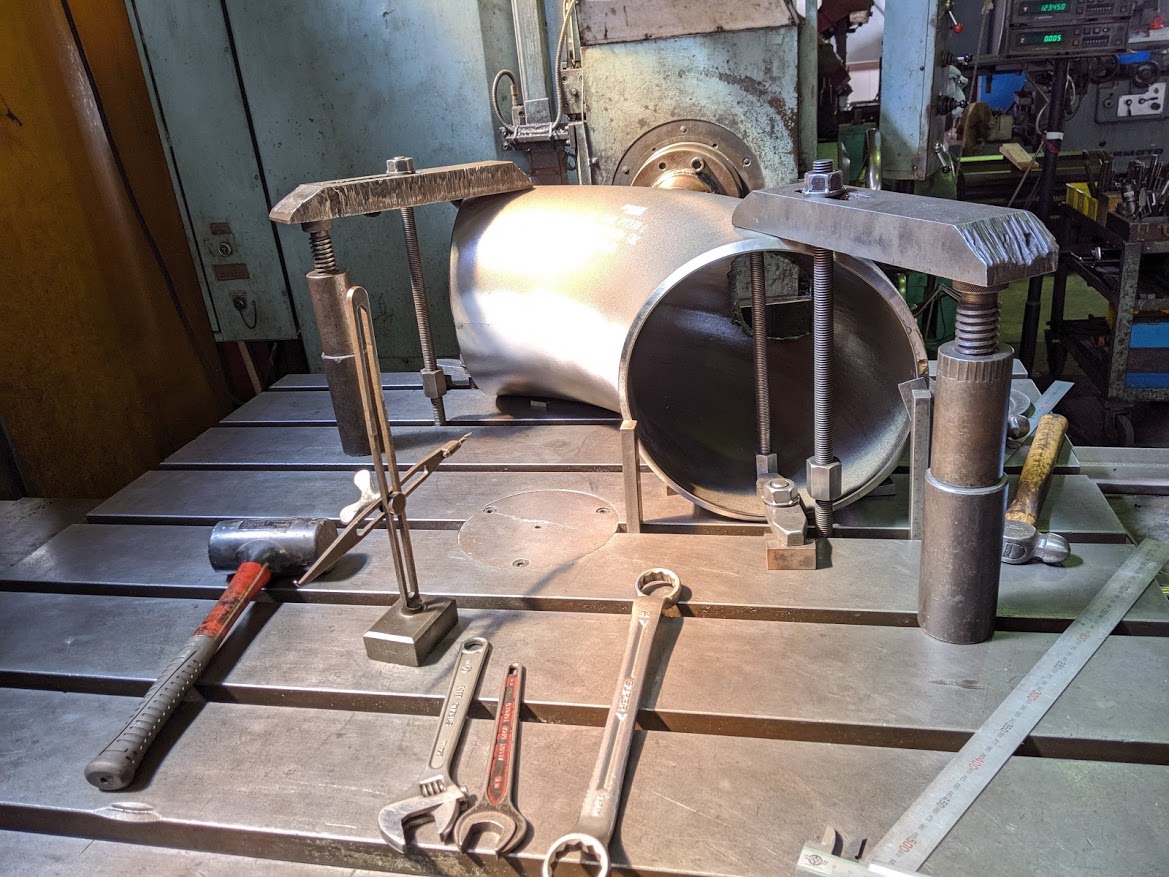

ボーリングに段取りして穴加工して行きます。
横中ぐり盤(ボーリング)に300Aのエルボ管を段取りします。

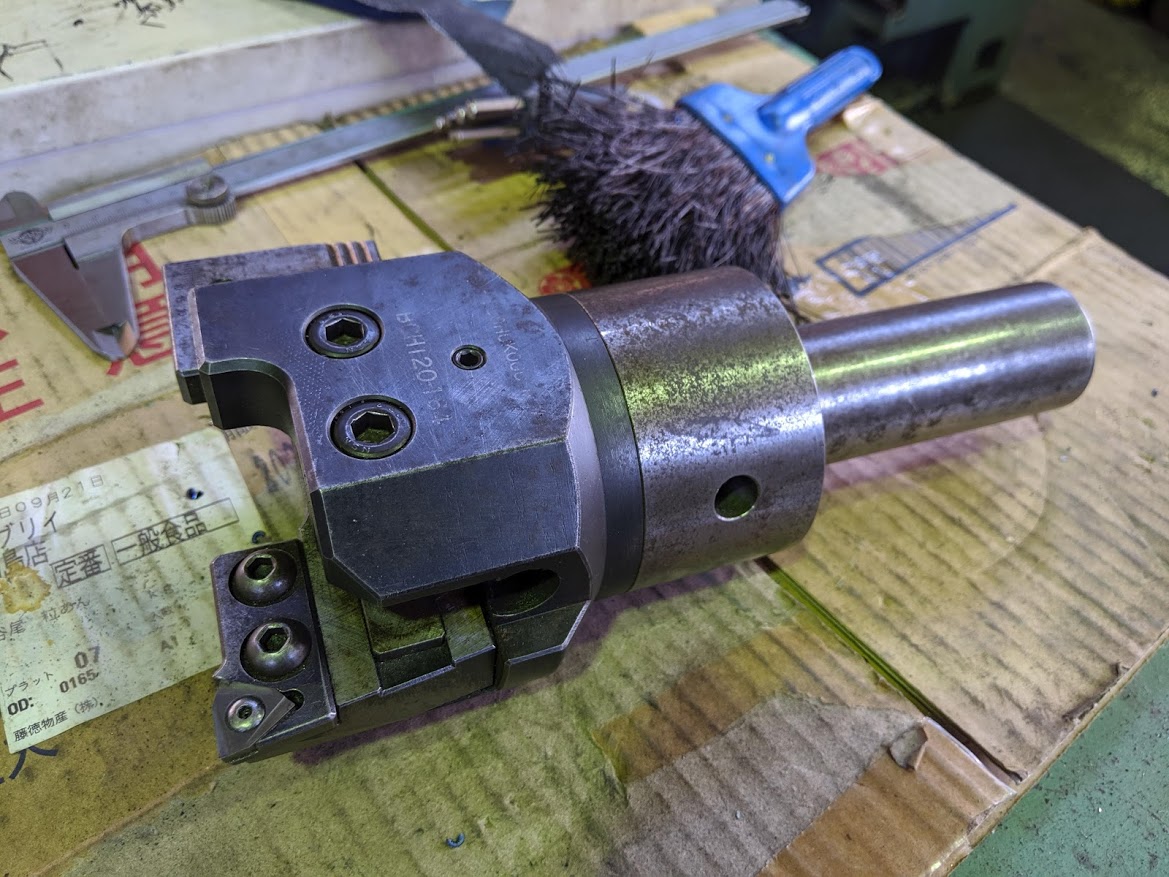

穴の荒加工には、㈱九州工具製作所さんのアジャスタブルバランスカッターヘッド(BCH120-164)を使います。


このBCH120-164はΦ120~Φ164まで加工可能で、使い勝手も良いです(^^)
アジャスタブルボーリングヘッド(BCH120-164)で穴加工実施。

このまま仕上げたかったのですが、仕上り寸法がΦ166mmなのでこの工具ではあと2mm足りません(^^;)

仕上げには別の工具に付け替えるようにします!

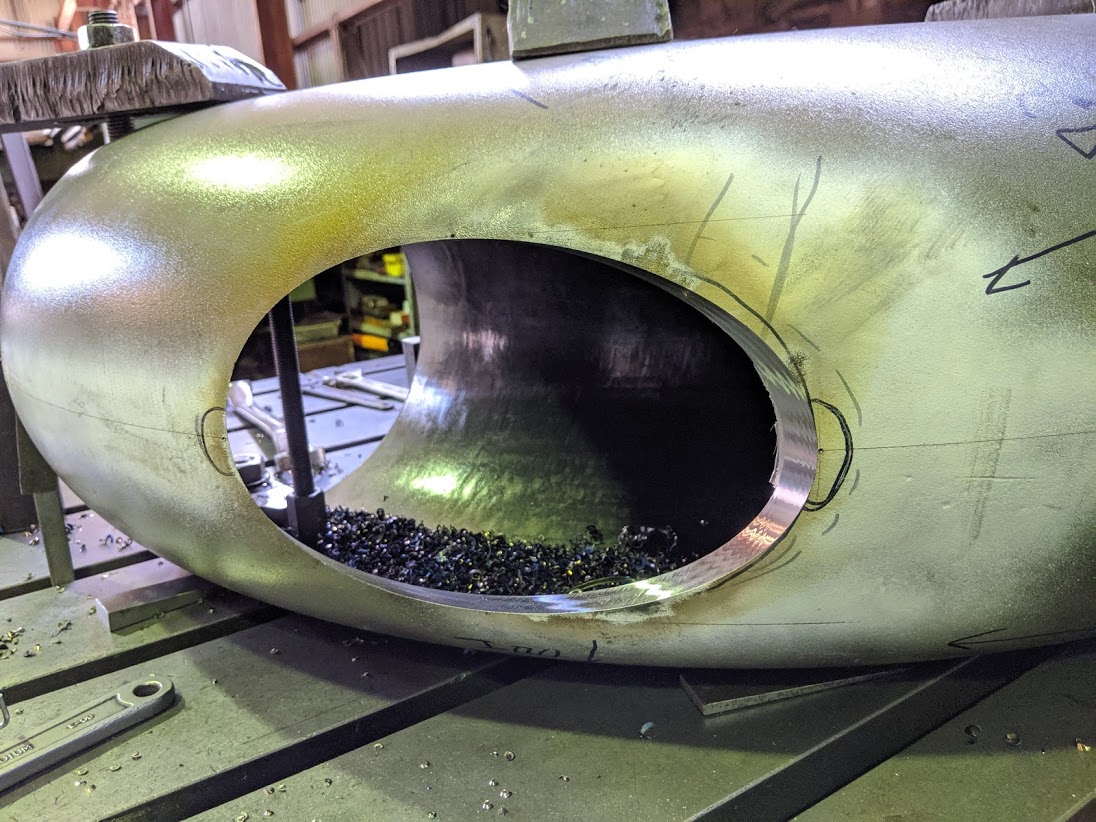

穴の荒加工完了!
次は仕上げに入ります(^^)/
300Aのエルボ管にΦ164の穴加工完了。
