2020/9/16
|
|
シャーリング修理㉖電磁弁と３点セットを取付け |
|
|

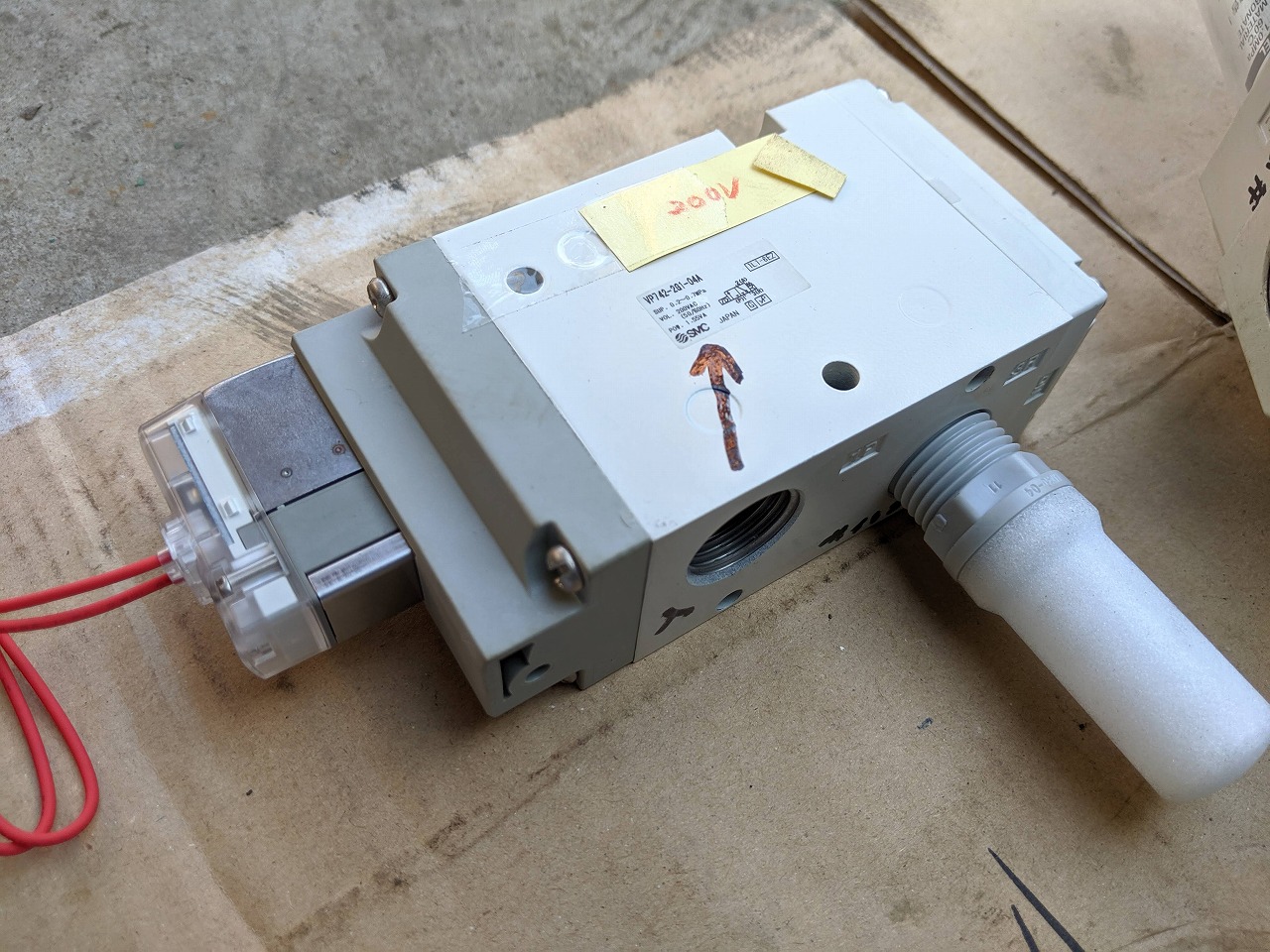

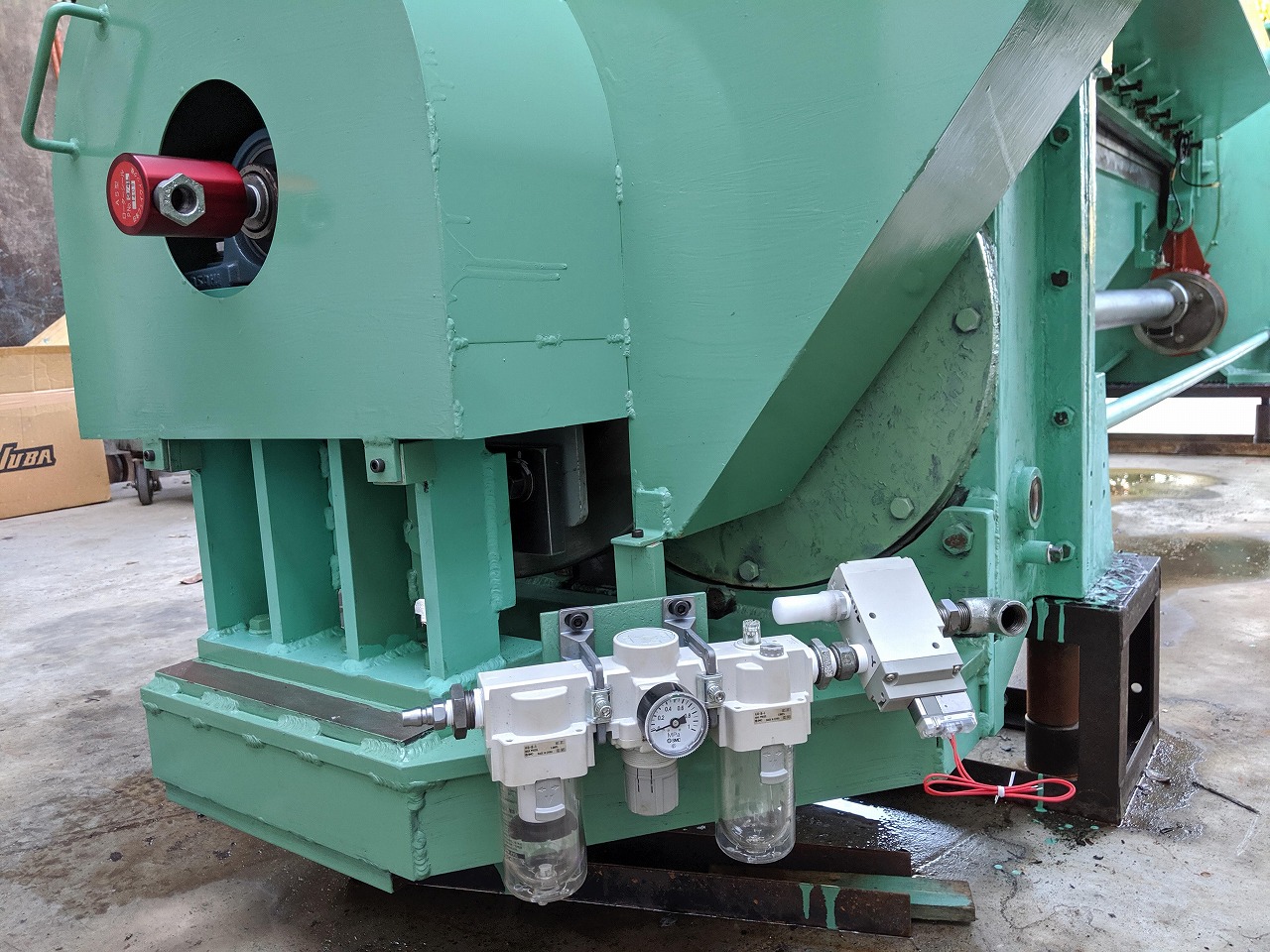

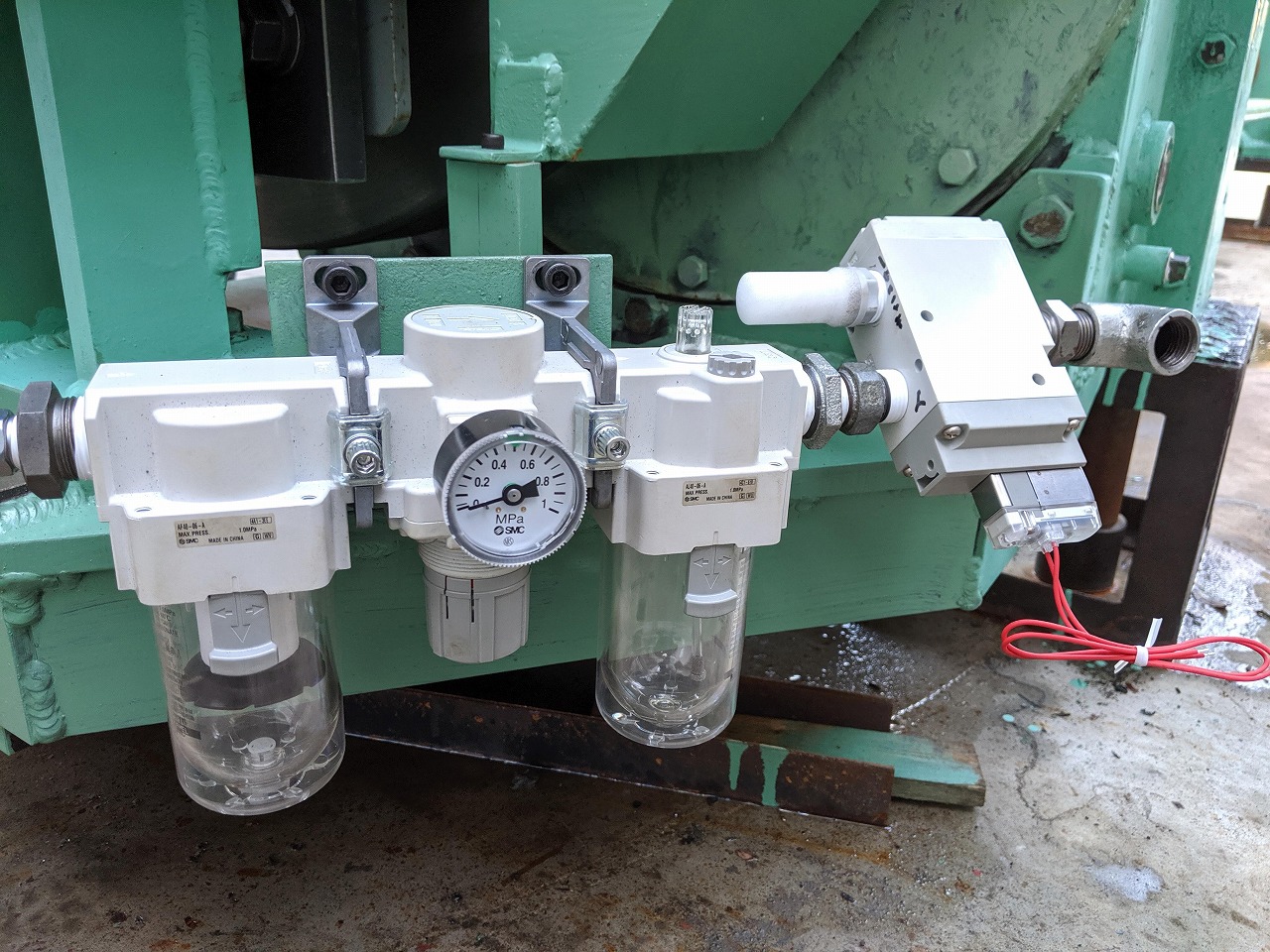

シャーリングに『３点セット』と『電磁弁』を取付けます。 ３点セット（空気圧調質器）  ３点セットは、イメージとしては水道で言うところの「浄水器」と同じような役割をするもので、コンプレッサーで作られた圧縮エアーをシャーリングのエアークラッチに入れる時にゴミや水気が入らないようにしています。 またコンプレッサーからの圧縮エアーを安定させる役目もあります。 この３点セットがあるお陰で、故障無く安定してクラッチを動かすことができます(^^) 電磁弁。  電磁弁は電気の信号を感知して圧縮エアーを入れたり切ったりする役目をしていて（刃で切断する時はクラッチを回す為にエアーを繋ぎ、切り終わるとクラッチを切る＝エアーを切る）、電気信号は、 ・フットスイッチ ・近接センサー ・現場ラインでの外部接続 などから受け取っています。 エアーを切るときに音が出ないようにサイレンサーも取り付けておきます。 ３点セットと電磁弁をシャーリング本体に取り付けていくのですが、作業時に邪魔にならない場所、物が当たらない安全な場所、できる限りコンパクトに等を考慮した結果、写真の位置がベスト！と判断し設置することにしました。 ３点セット用にブラケットを作り、それをシャーリングに取り付けて設置完了です(^^)/ ３点セットと電磁弁の取り付け位置。  良い感じです(^^)  これでシャーリングに取り付ける部品は残すところ『操作盤』のみとなりました！ 操作盤は現場での使用を盤屋さんと一緒にお客様に確認して新規に製作して設置します。 |
|
| |
