シャーリング修理⑱ピニオン・フライホイール・クラッチ組込み

部品が揃ったのでフライホイール回りを組んで行きます(^^)/


エキセン軸に大歯車を取り付けた後、

・オイルタンク
・ピニオン軸&カバー
・フライホイール
・エアークラッチ

の順番に組み込みます。

エアークラッチは『小倉クラッチ㈱』さんの『ACSBシリーズ』を使います。

オイルタンクの取り付け。


先ずはオイルタンクが当たる部分にパッキンを塗っておきます。

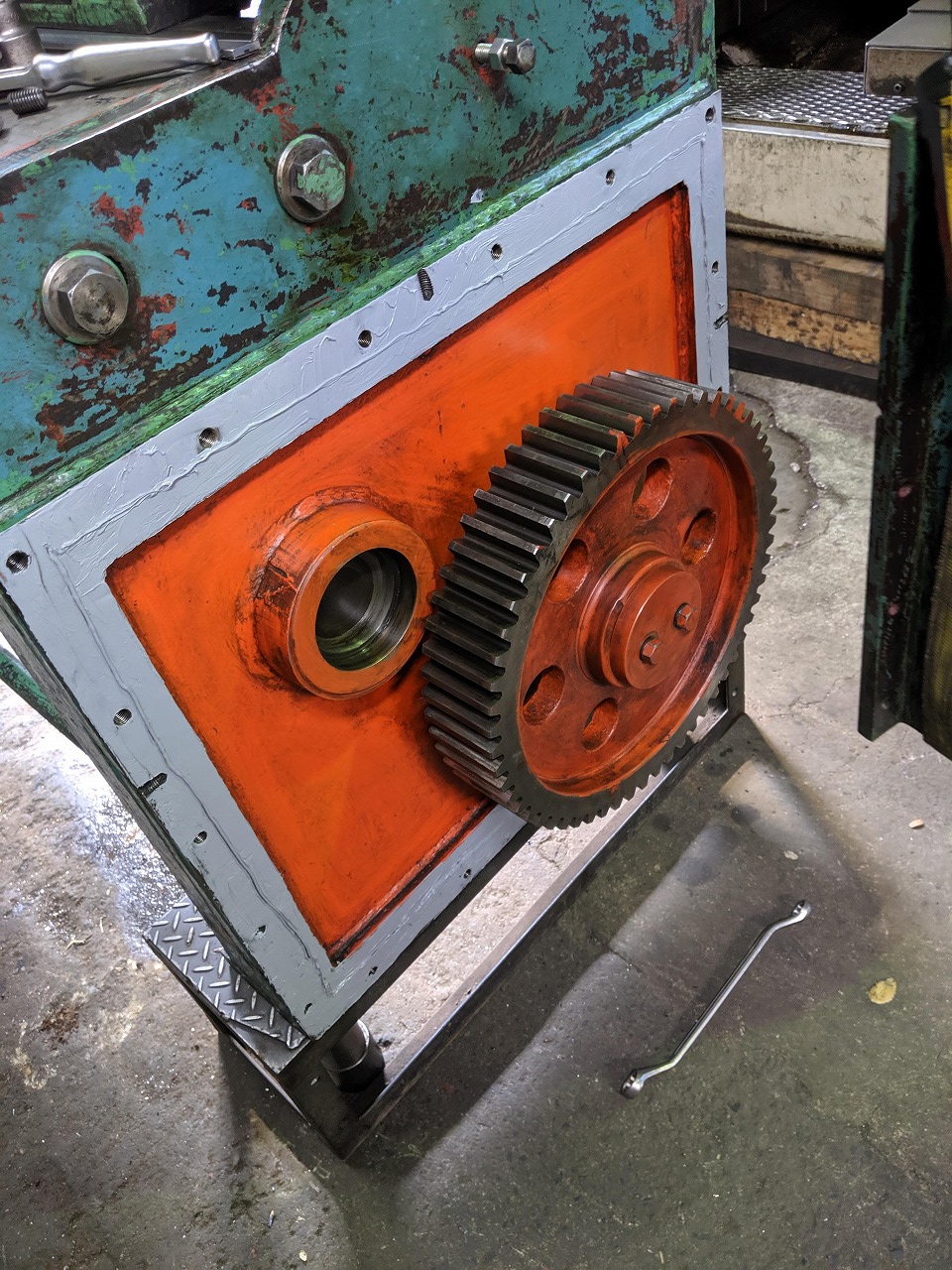

シャーリングのオイルタンクに液体パッキン塗布。


オイルタンク外枠を取り付け。
オイルが漏れないようにしっかりと密着させます。

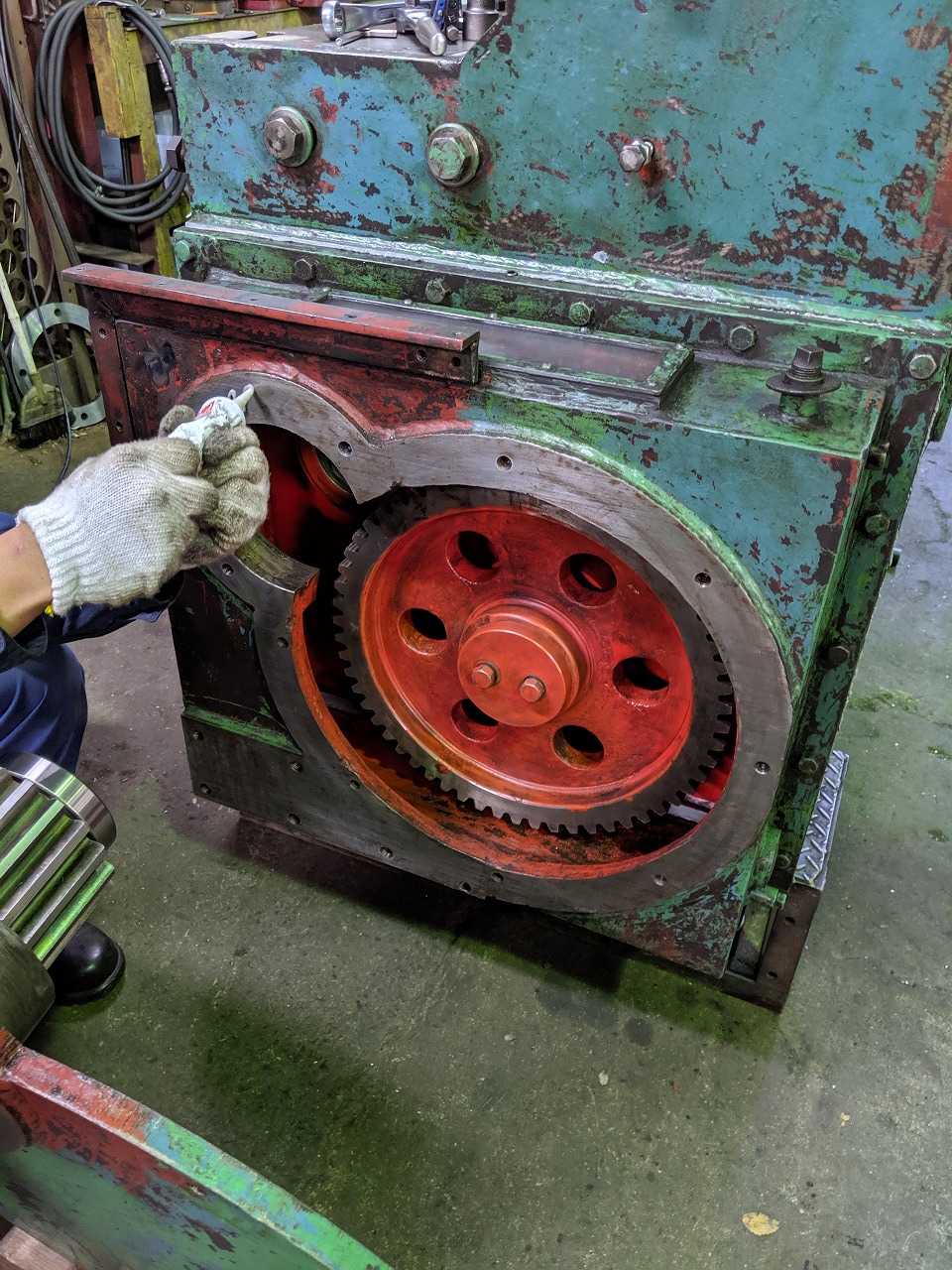

オイルタンクに液体パッキンを塗布してカバー取り付け。

次にピニオン軸を組立。

剛性・精度・寿命を考えた設計を行い、小さな空間に各パーツが詰まってます。


ピニオン軸。
この軸にフライホイールとクラッチも組み込まれます。

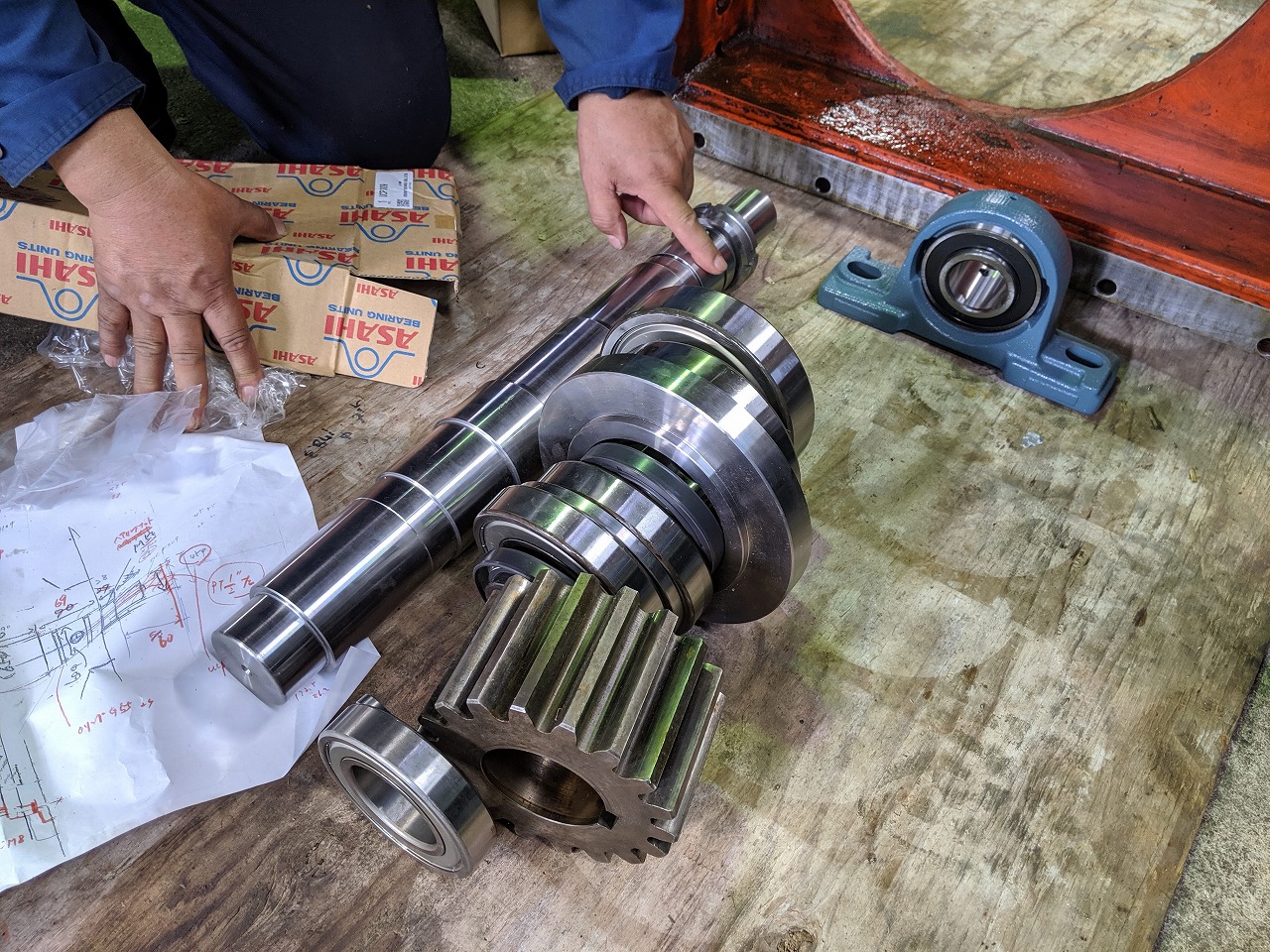

カラーを駆使して剛性・精度・寿命を考慮した自社設計のピニオン軸。


ピニオン軸をカバーに組んだ状態。
この状態でオイルタンクに取り付けます。

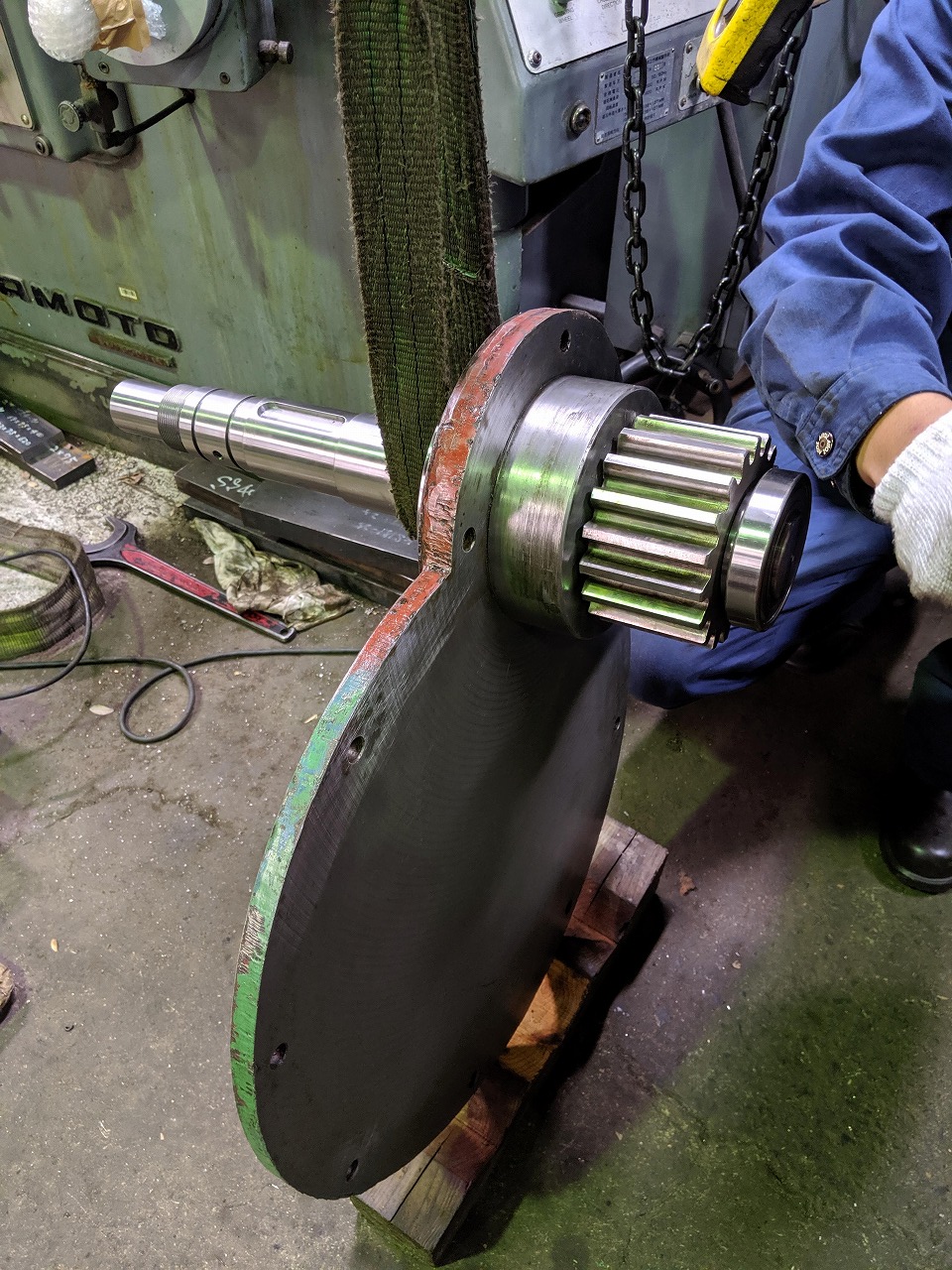

ピニオン軸をオイルタンクのカバーに組込み。


オイルタンク側にパッキンを塗布。
油漏れしないように隙間なく塗って行きます。

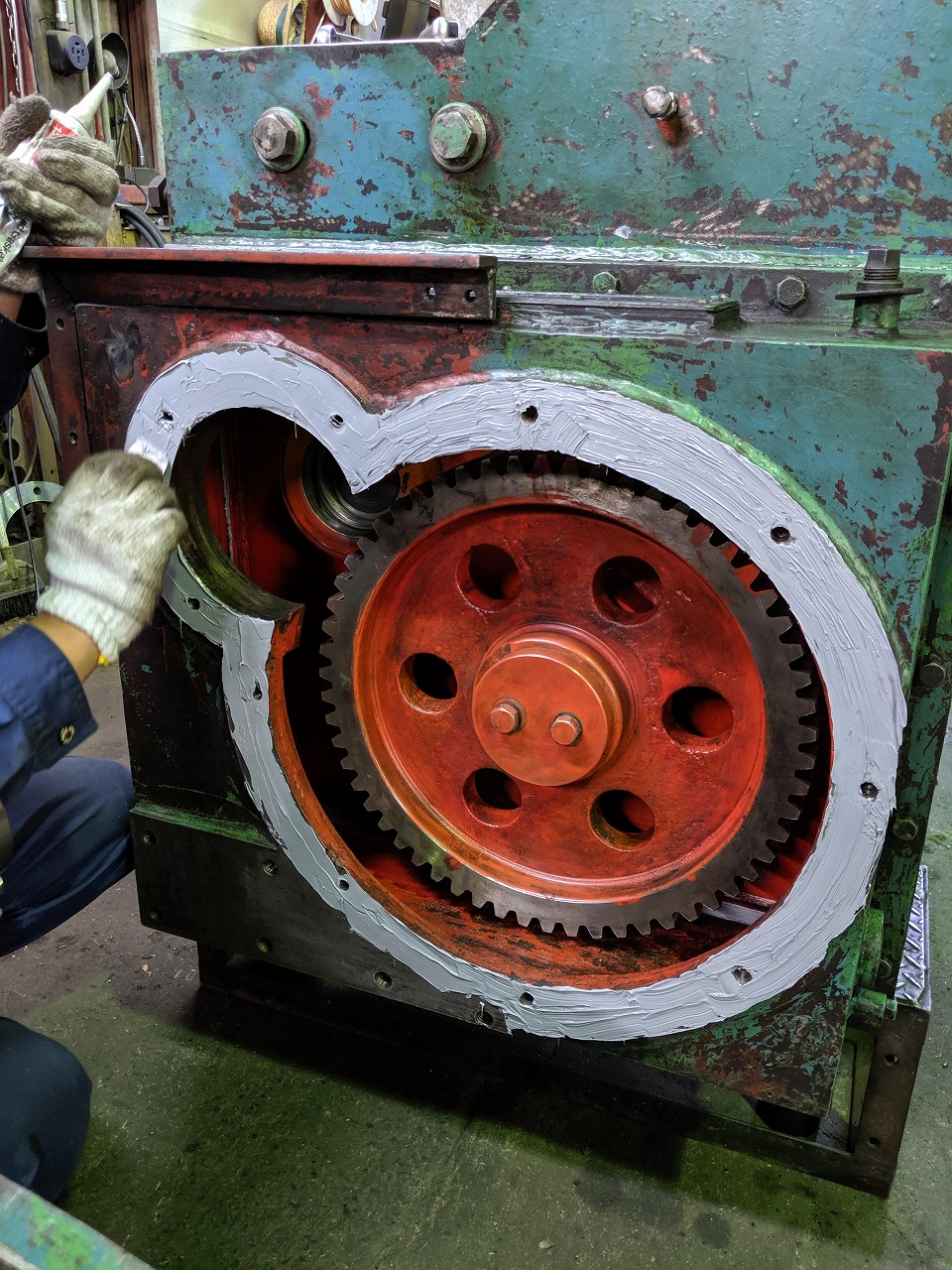

オイルタンクのカバー側にも液体パッキンを塗布。


ピニオン軸&カバーをオイルタンク側に取り付け。
オイルタンクにカバー取り付け。

次にフライホイールの取り付け。

フライホイールの中にベアリングを予め入れておきます。


ピニオン軸とカバー取り付け後、フライホイールを組込み。

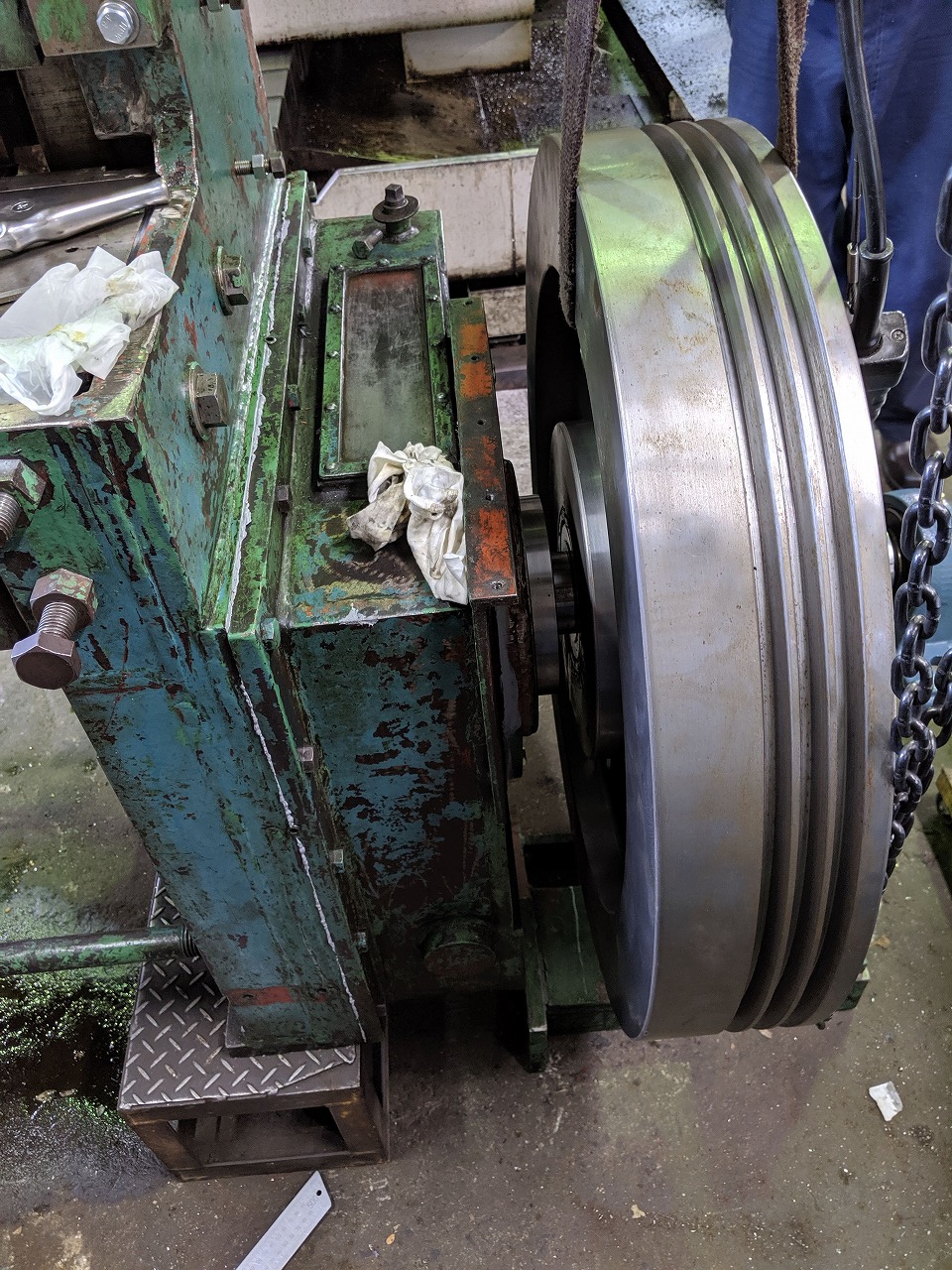

ピニオン軸にフライホイール取り付け。

最後はエアークラッチ。


フライホイールの後、エアークラッチを組み、ピローを入れて完成!
ピニオン・フライホイール・エアークラッチ・ピローの順番で組立。


組込むエアークラッチ。

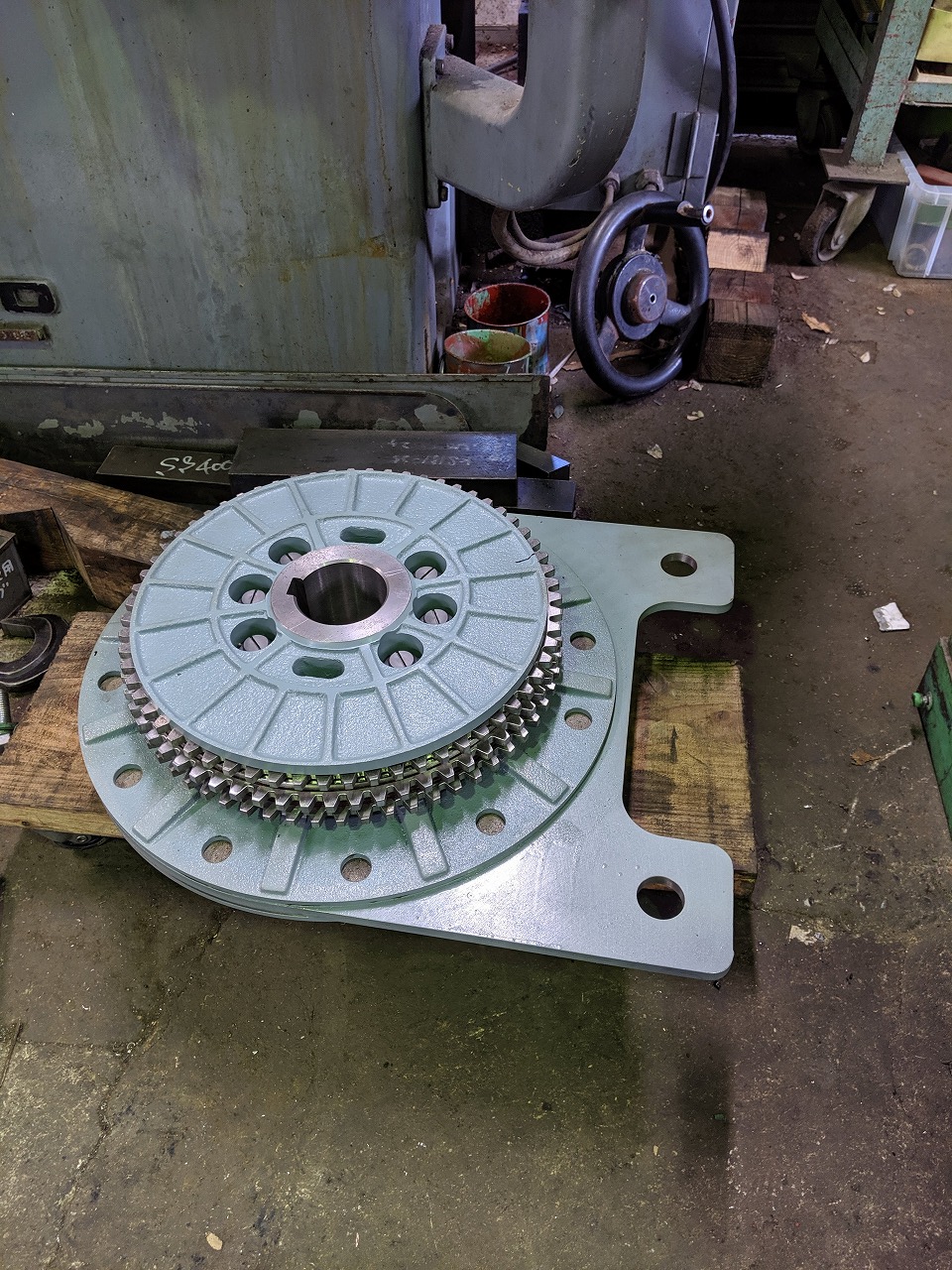

エアークラッチは小倉クラッチ㈱さんのACSBシリーズを使用。一度分解し、ピニオン軸に組込み。

このエアークラッチを組込む時にも一工夫入れています(^^)

次はピローと接続し、フライホイールとクラッチ軸を支える土台を製作します!
