2020/7/10
|
|
シャーリング修理⑮バネが。。。 |
|
|

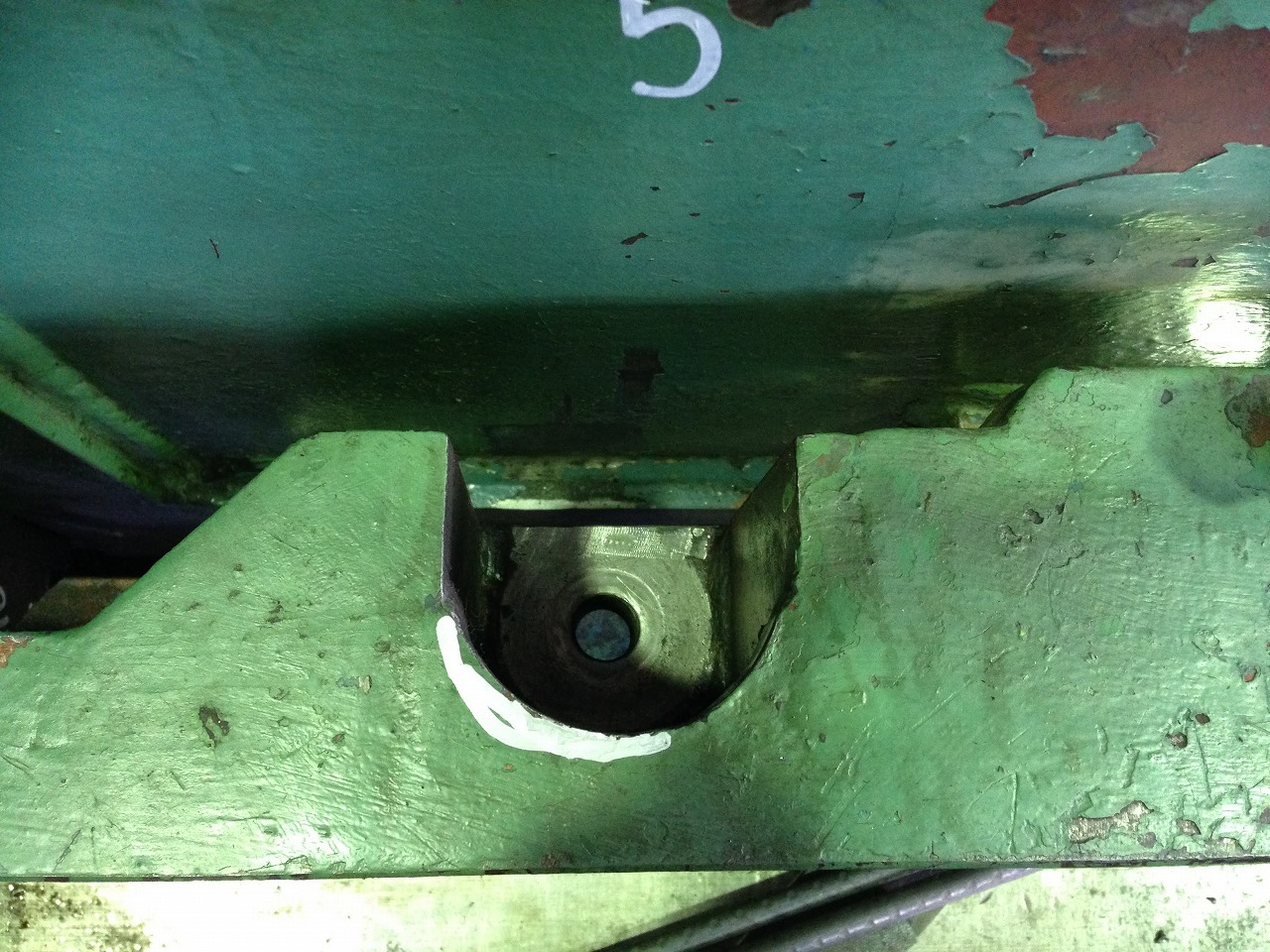

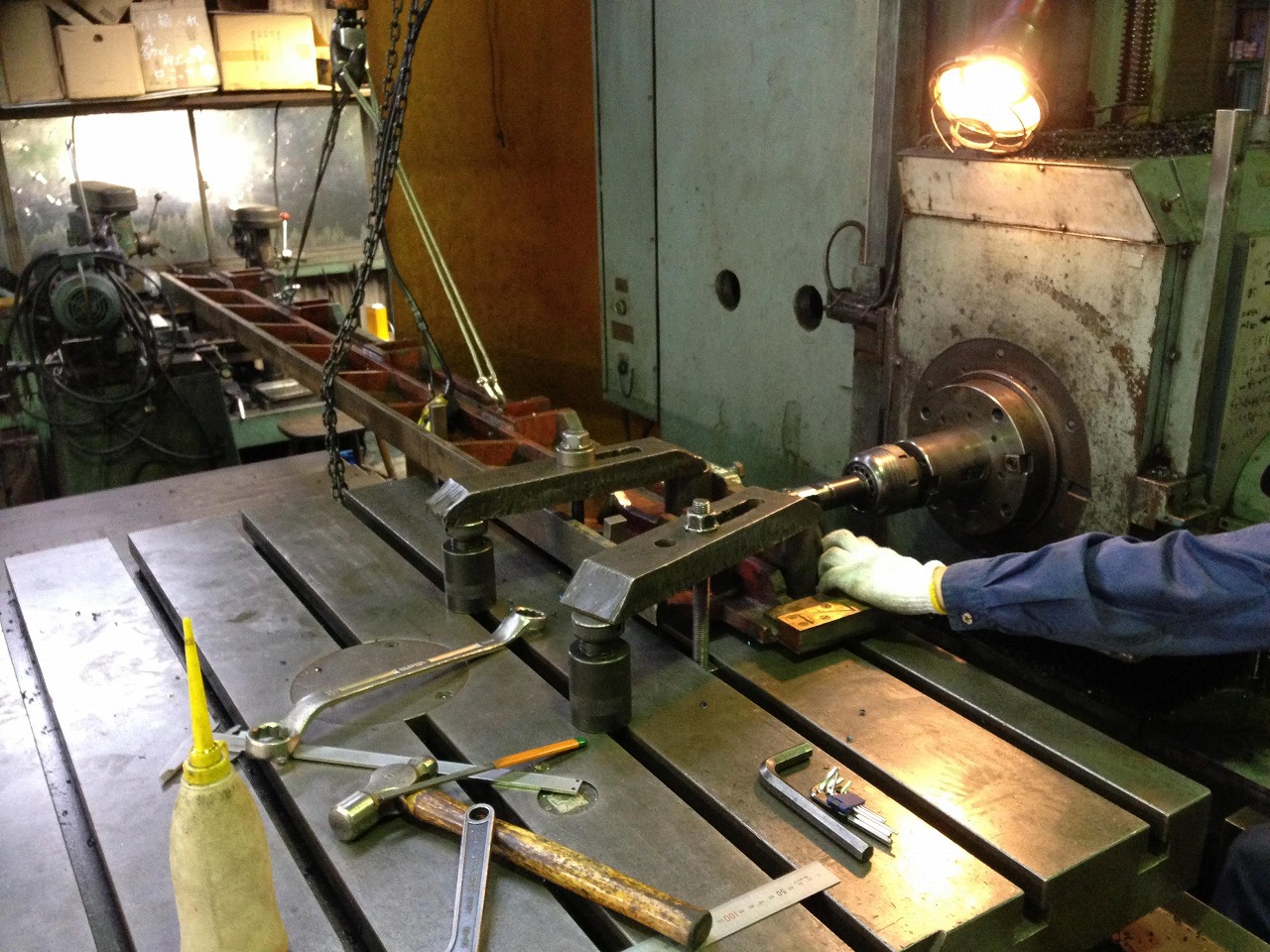

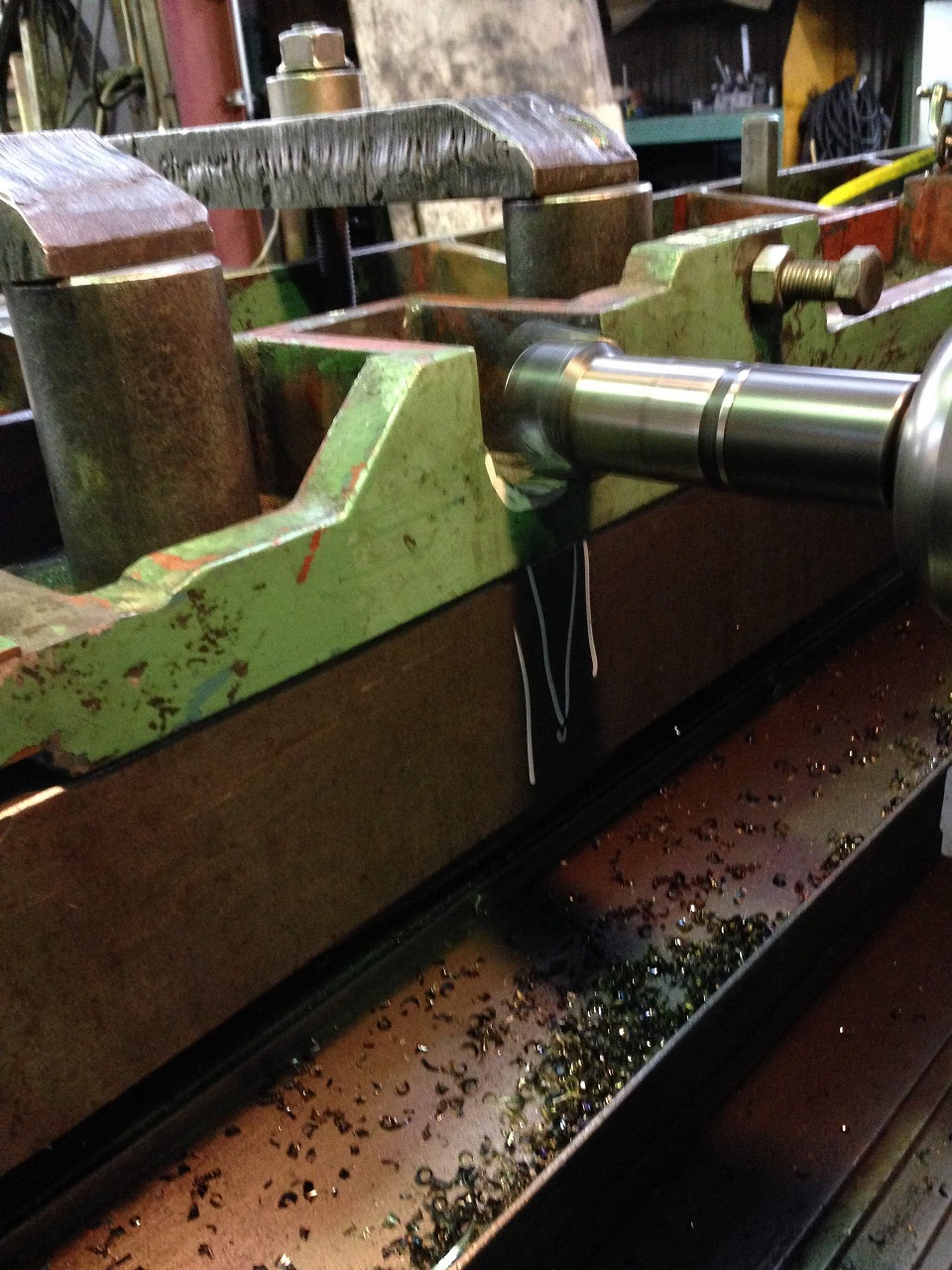

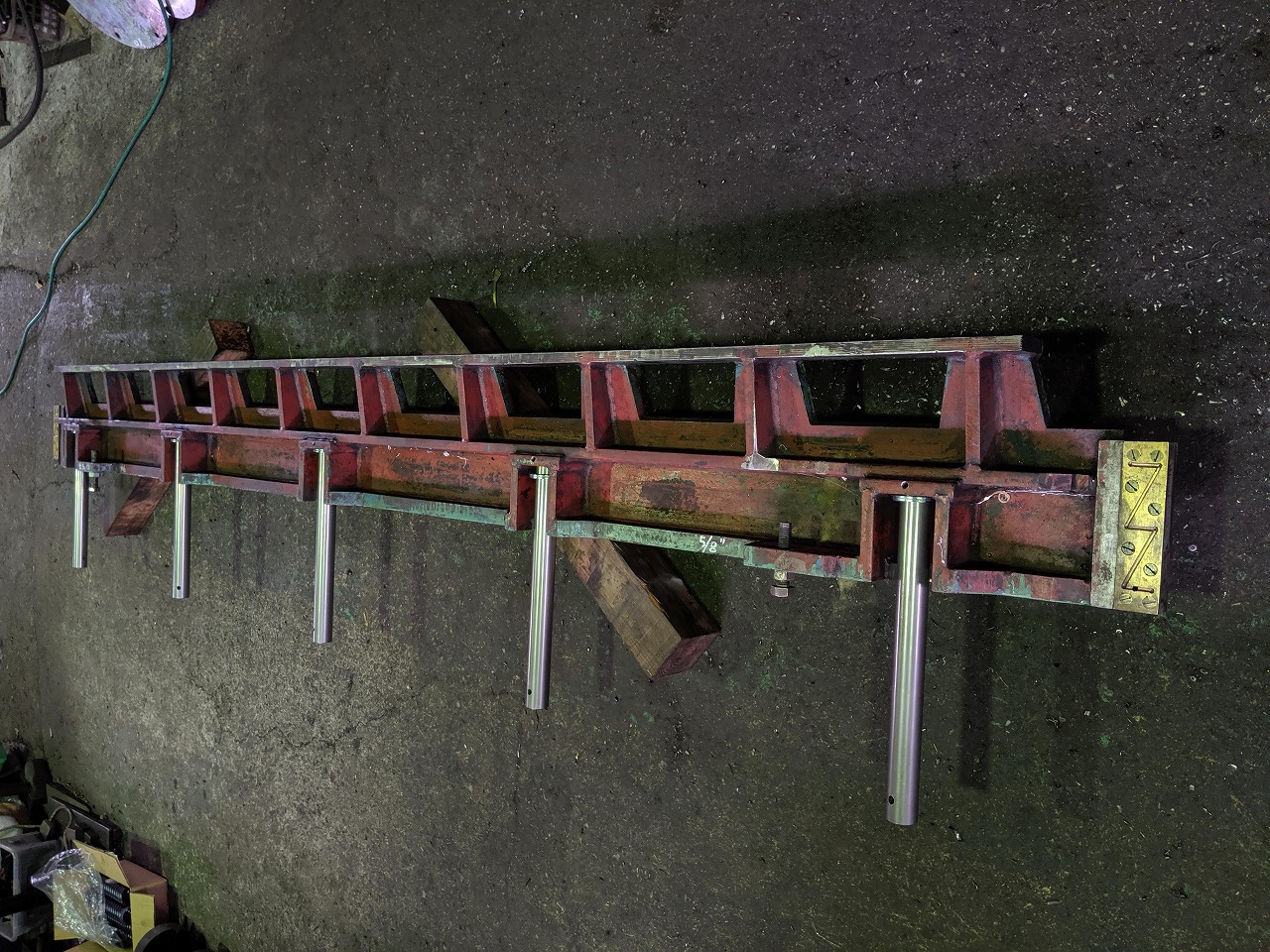

押え板のバネ受け部の修正が完了したので組んでみます。 新作したバネガイド棒を押え板に固定し、シャーリングの上刃受台に組み込み。 製作したバネガイド棒を押え板に取り付け。  そのあと、現物をスケッチし、作ってもらったバネ（新品）をガイド棒に通してバネ受けの板を取付たらOK！ という流れになるはずでした。。。(^o^;) 注文していた新品のバネ。  ところが、バネを通そうとしたところ、またしても！ バネが押え板のガイド穴に当たります。。。(^^;) バネのサイズは現物と変えていないので、シャーリングの稼働中はここでもバネが変な接触をしながら上下していたと考えられます。 バネ・ガイド棒・バネ受けが傷むはずです(^^;) ということで、バネが当たる個所を機械加工で削り落します！ 白い部分にバネが当たるので削り落とします。  ボーリングに段取りして加工。  ボーリング加工中。  色々と無理して組み込まれ、不安定な動きをしていたと想像されるシャーリングですが、問題なく稼働できるように一つ一つしっかり修理・調整していきます(^^)/ |
|
| |
