シャーリング修理⑪軸受メタル加工 |
|
|

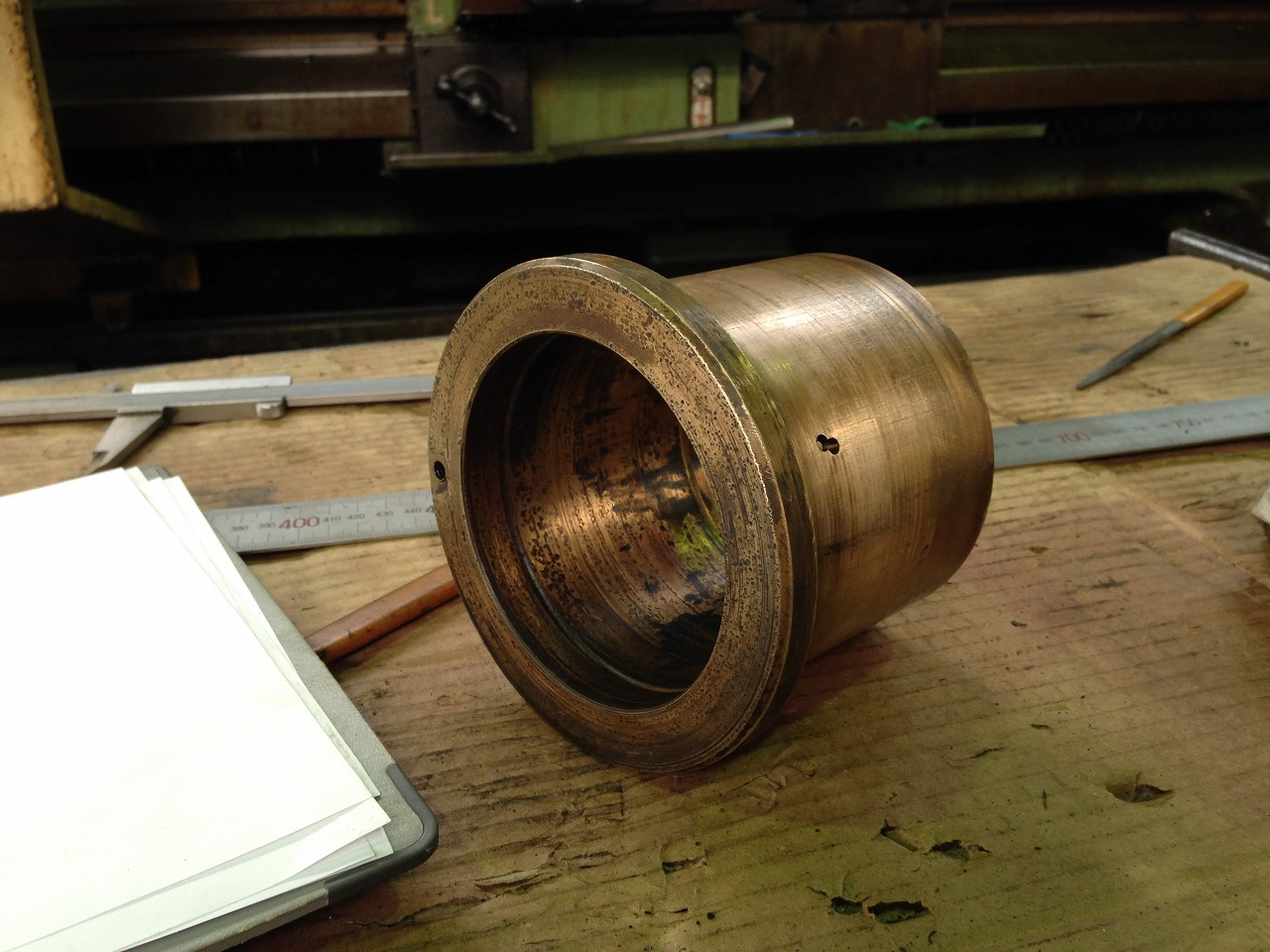

シャーリングの側板に打ち込まれているエキセン軸用の軸受メタル。 このタイプは滑り軸受になるので、潤滑油の供給がとても大切になるのですが、現物を確認すると給油用の配管は途中から切れて無くなっていて、残念ながら潤滑は全くされていませんでした。 滑り軸受に潤滑油が供給されないので、当然軸との摩擦が大きくなり、メタルの摩耗は激しくなります。 現物のメタルも予想通り傷んでいました。 なので、左右両方とも新品に取り替えます。 現物のメタルを側板から打ち抜いて外し、形状・寸法をスケッチ。 側板の穴径を測定＆材料手配。 側板から取り外されたメタル。 穴の中が傷んでいます。  材料を引取り後、加工寸法に削って側板に打ち込み、セットボルト加工して完了です(^^)/ 加工して打ち込まれた新作のメタル。 ここに潤滑油がしっかり給油できるように配管をセットします！  |
|
| |
