シャーリング修理⑧フライホイール製作 |
|
|
今回のシャーリング修理では、

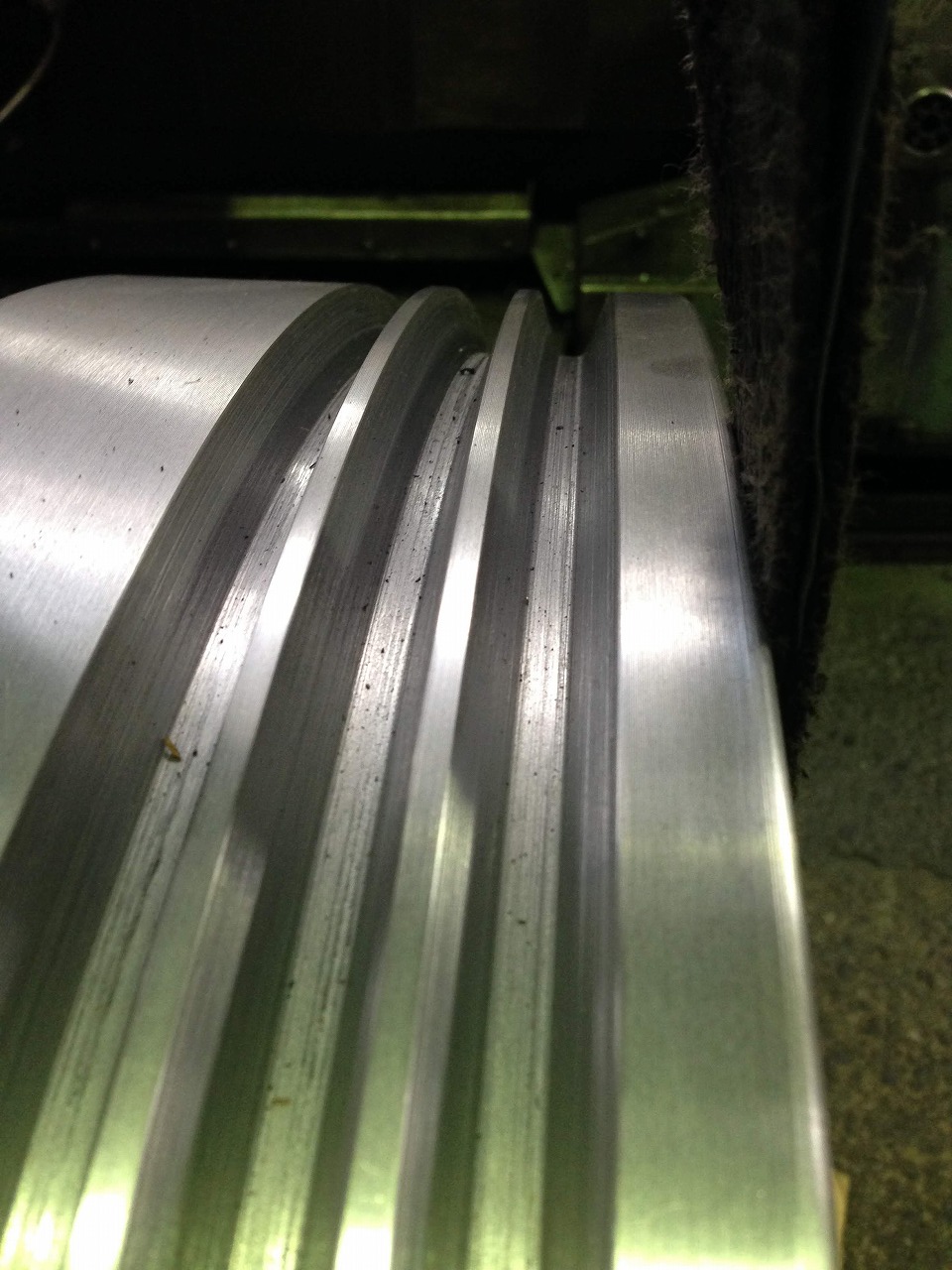

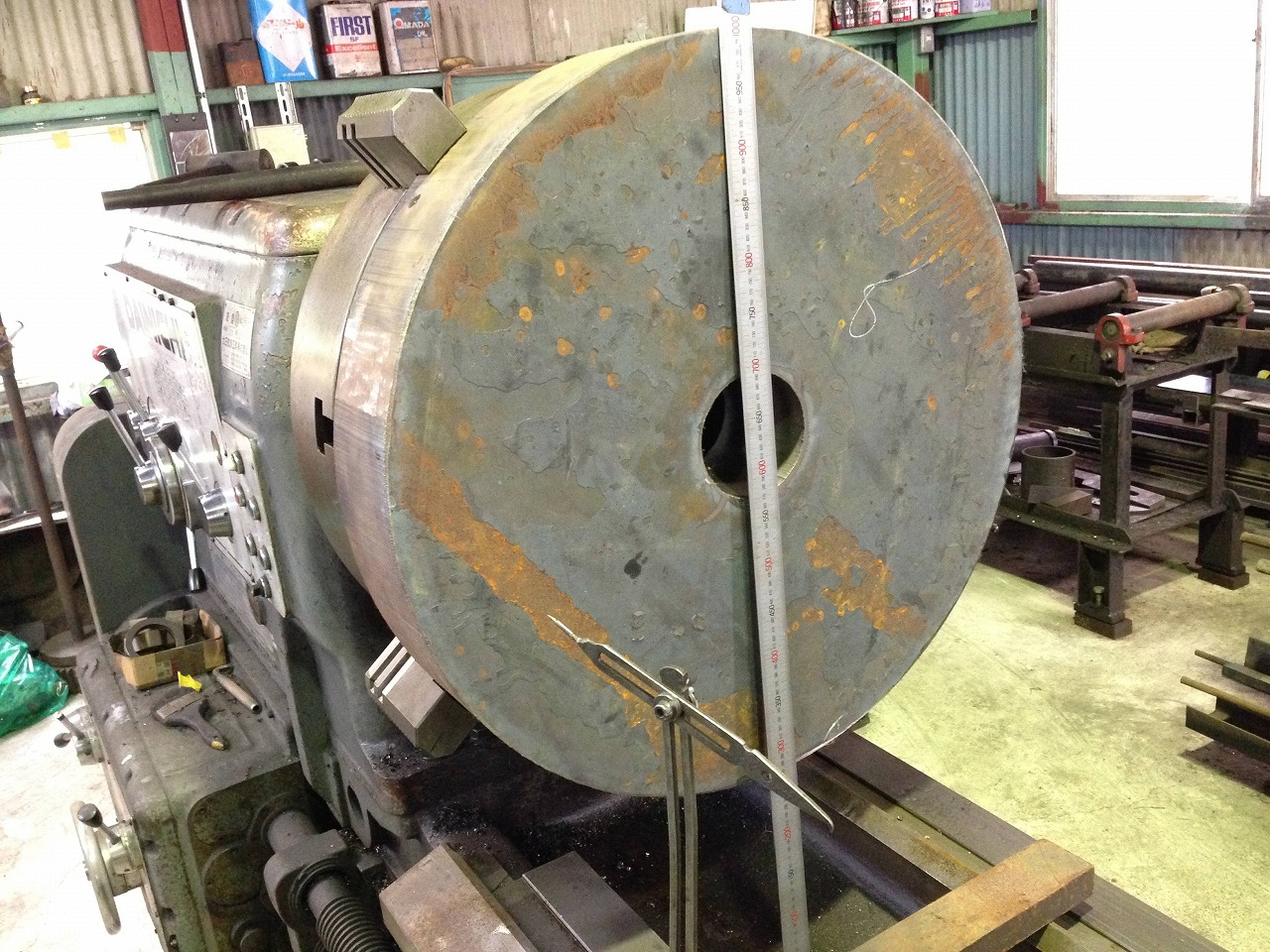

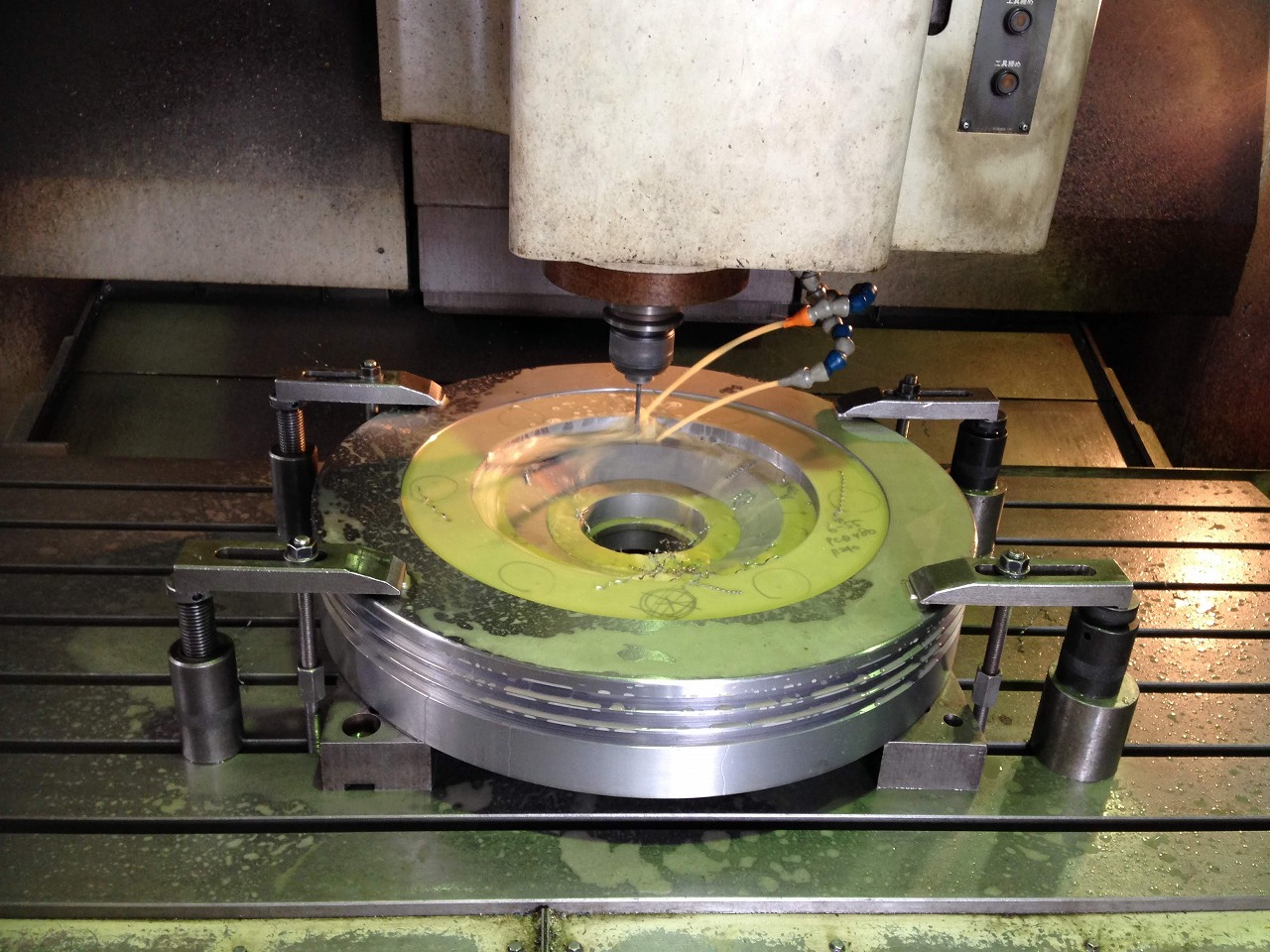

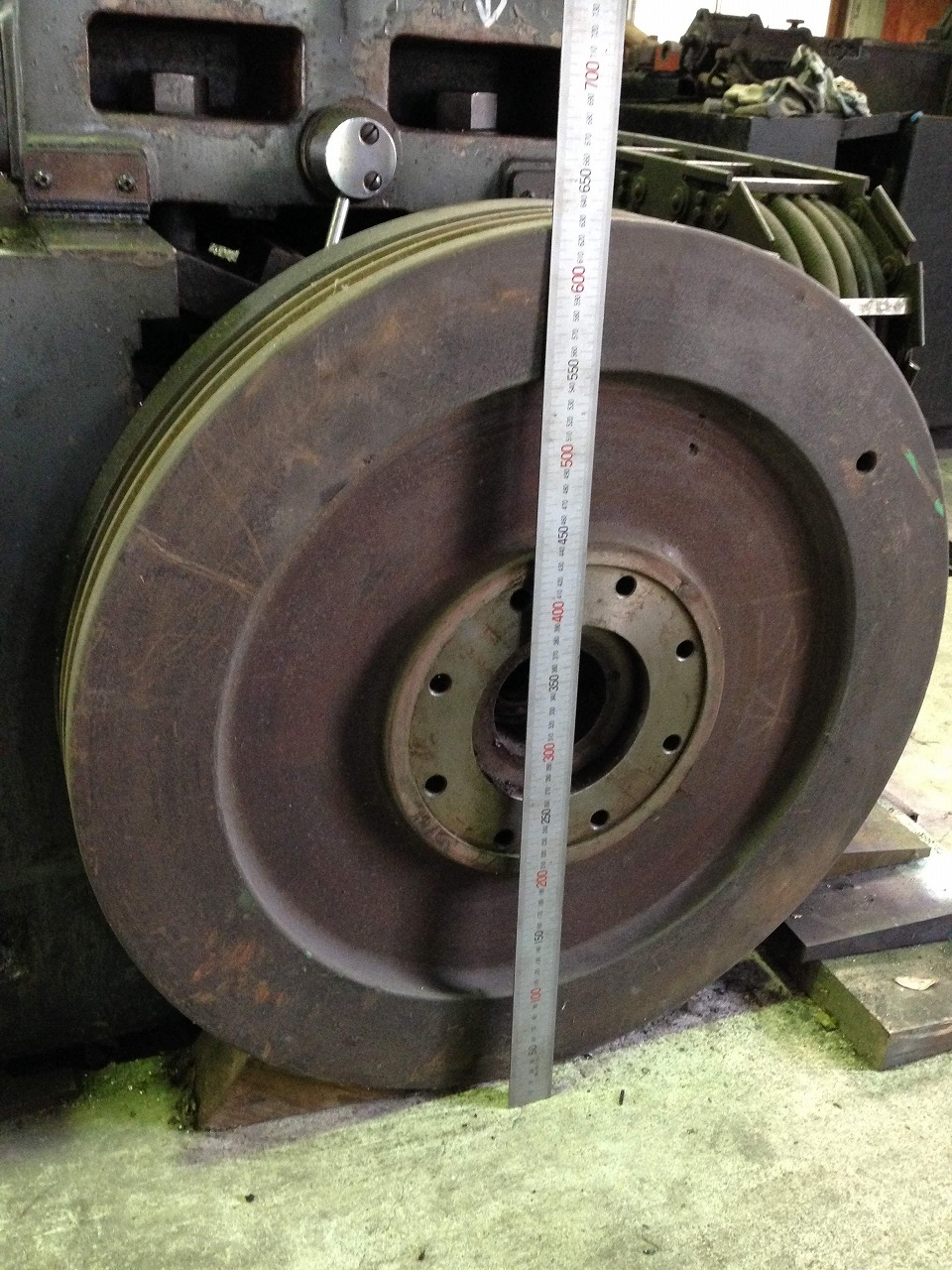

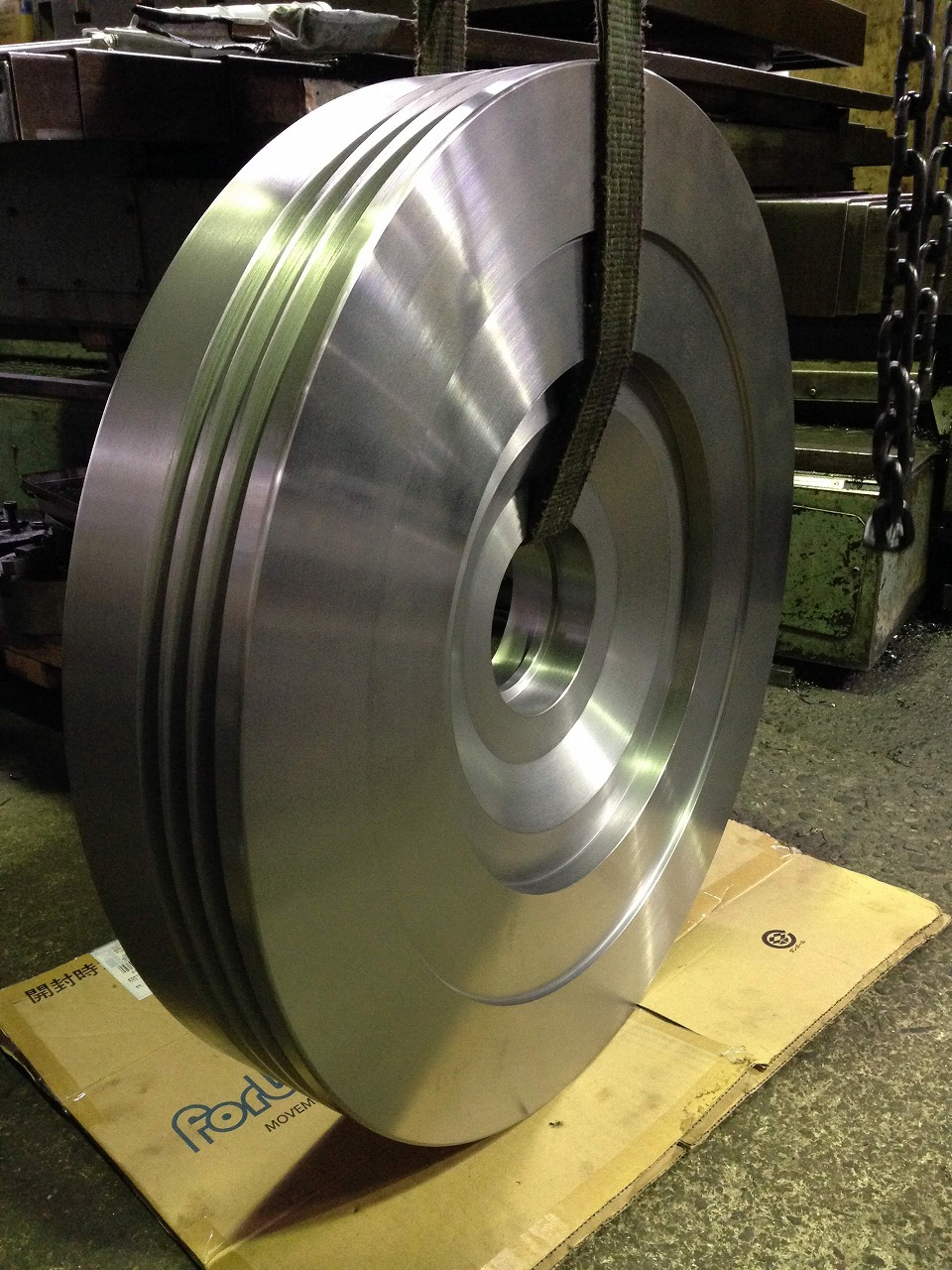

が求められたので、両方に絡むフライホイールを新作することにしました。 使用するエアークラッチやモーターからフライホイールの形状と寸法を決め加工します。 新作するフライホイールの素材を旋盤に段取り。  素材は大きくて重く、旋盤のチャック（φ７００）よりもかなり出ていて、重さも約５００kgあります。 現物のフライホイール。  旋盤加工終了！重たいです(^^;)  写真では解りにくいですが、外径が一回り大きくなり、それに伴い重量もアップしました。 Vベルト溝は現物モーターに付いてるプーリーに合わせます。  旋盤加工後、マシニングでクラッチ用の取付穴等を加工します。  フライホイール完成です(^^)/  |
|
| |
