2020/2/12
|
|
車輪のキー溝加工（規格外）①「やとい（ガイド）」が無いなら作ってみよう！(^^) |
|
|

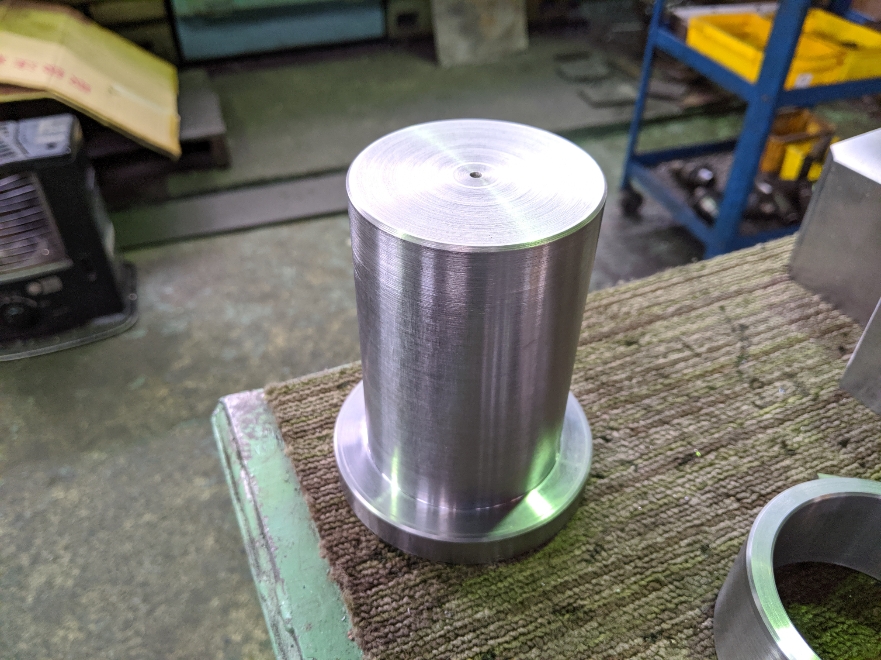

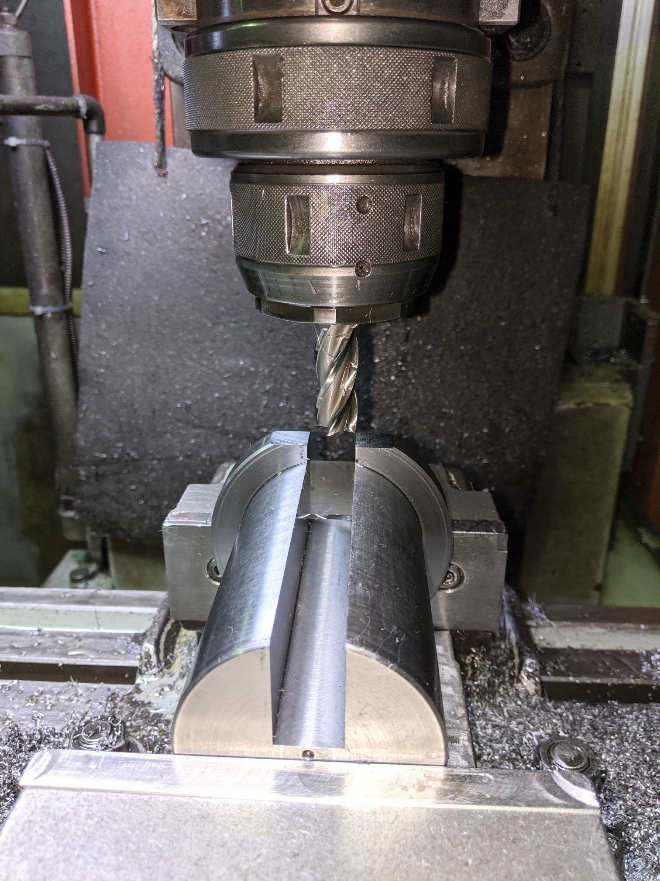

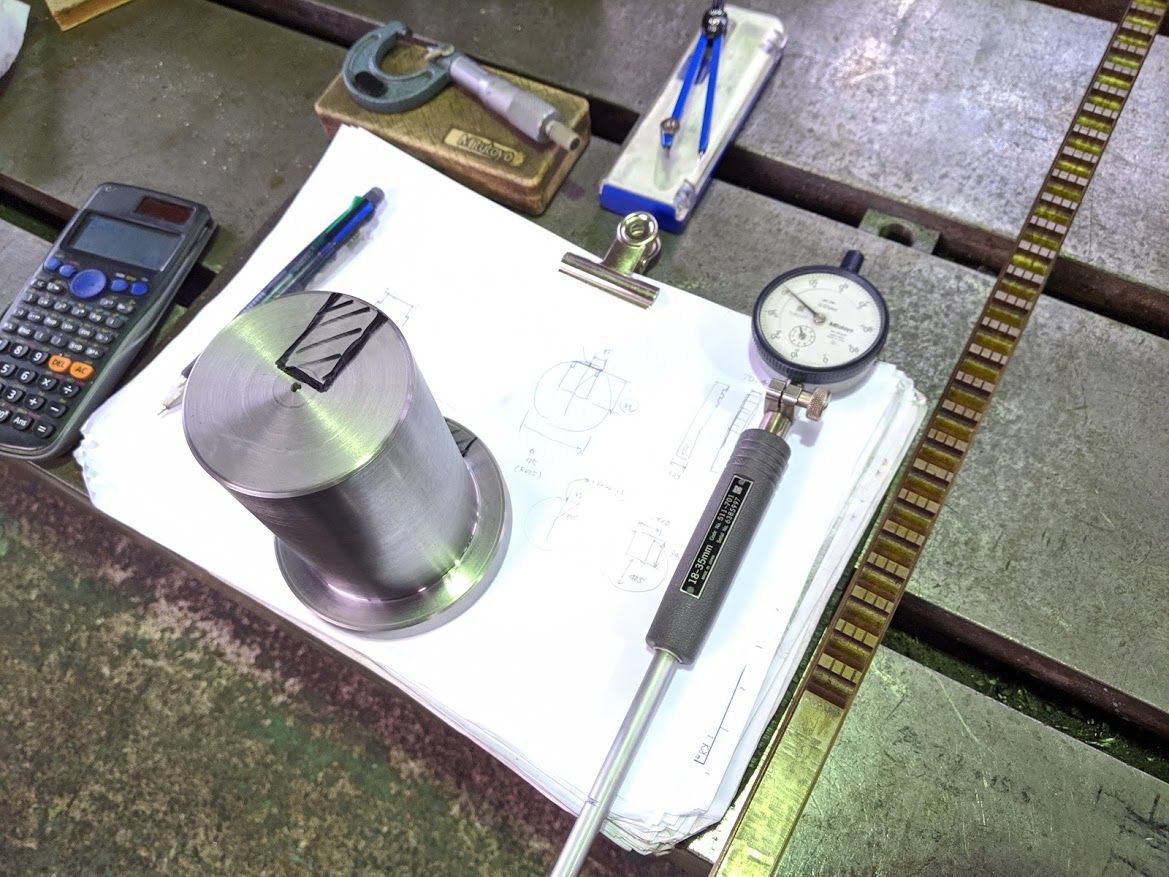

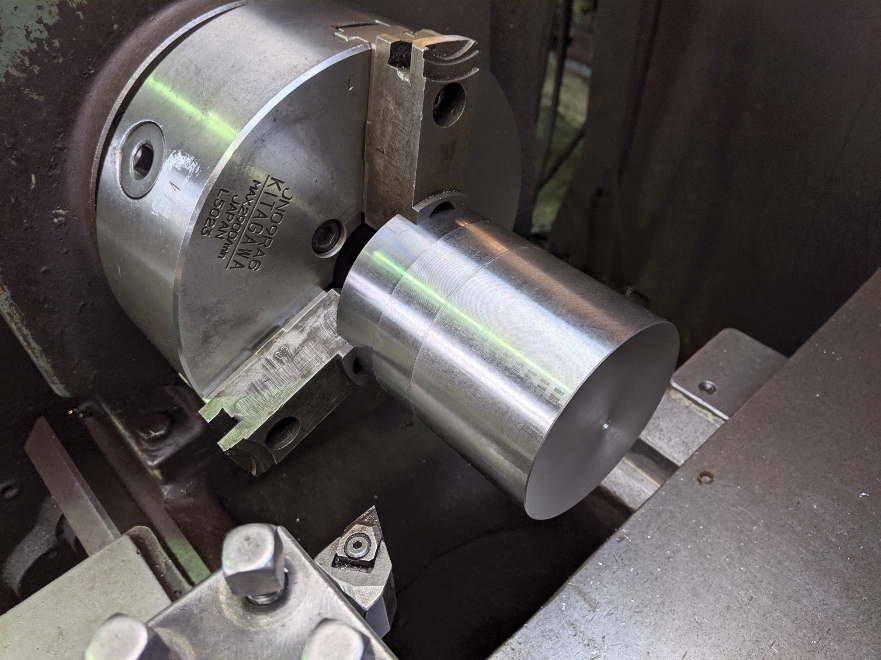

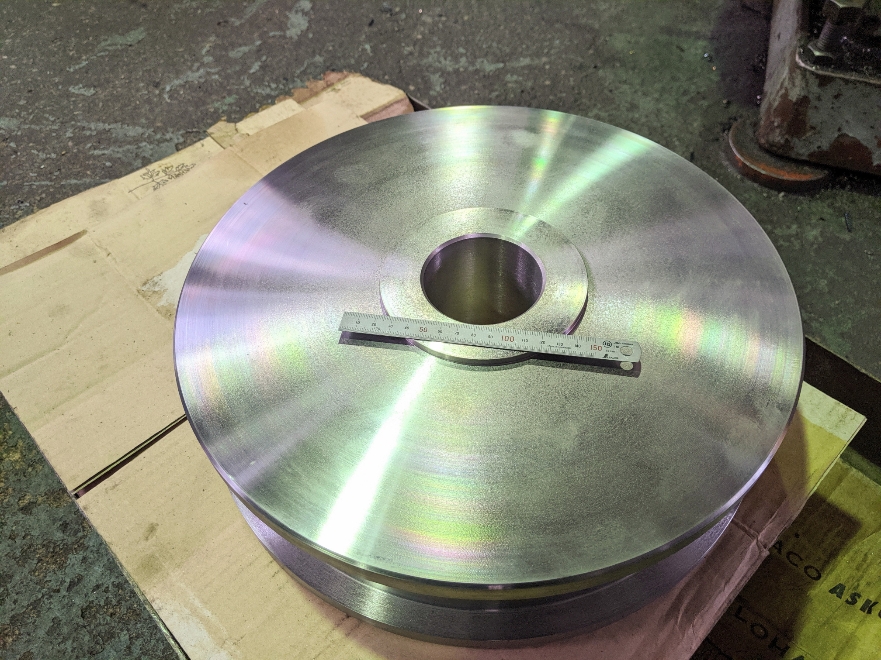

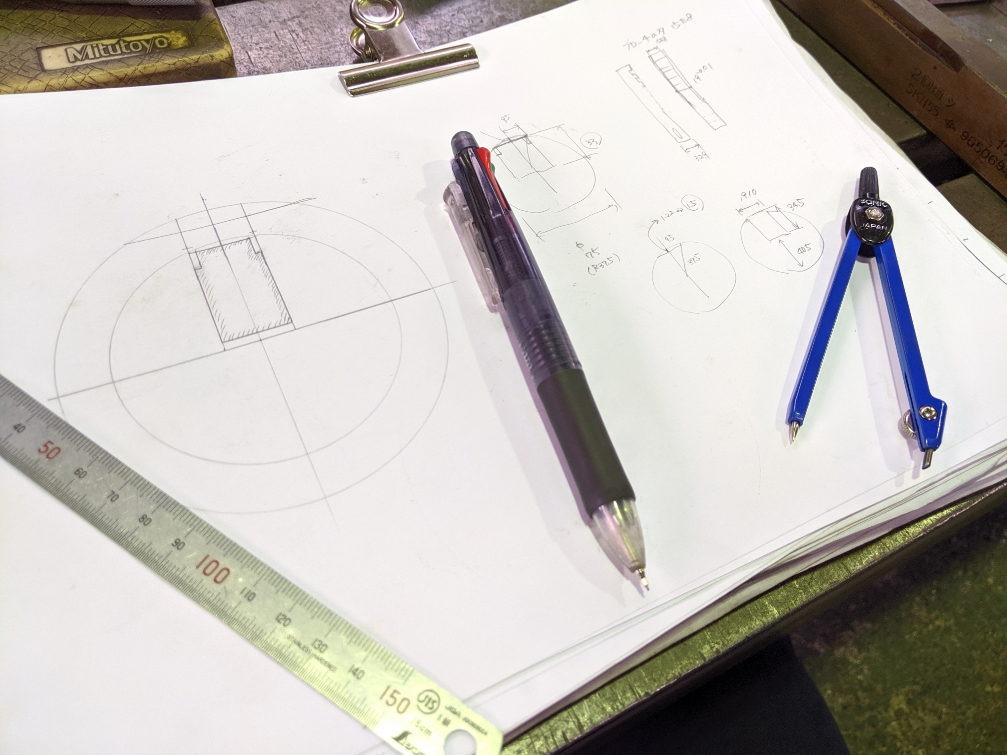

天井クレーンに装着される車輪を旋盤で加工したのですが、図面にはその中心穴にキー溝加工が入っていました。 通常キー溝の加工寸法は、「穴径に対してこの位の幅と深さで加工して下さいね」と決められたJIS規格というものに沿って図面指示していることが多いのですが、たまにお客様の独自の寸法で書かれた図面の場合があります。 その場合、穴径に対して規格外のキー幅になるので、ブローチ盤で加工する場合はやとい（刃が通るガイドのこと）をそれに応じて作る必要があります。 ちなみに、弊社でのキー溝加工はブローチ盤の他に「スロッター」での加工もしています。スロッターの場合は、やといは必要無いのですが、スピード・効率・精度の点からブローチ盤で加工できるものはブローチ盤で加工する場合がほとんどです。 今回はそのオリジナルタイプだったので、やといを製作しました。 天井クレーンの車輪。 この中心の穴にキー溝加工を行います。  ブローチの刃の形状と穴径からやといの加工寸法を決めます。  やといを先ずは旋盤で加工していきます。  旋盤加工完了！次はフライス加工です。  フライス加工でブローチの刃が入るガイド溝を入れます。 こんなイメージ。  フライスにバイスでクランプし、エンドミルでブローチの刃が入るガイドを加工します。  フライス加工完了。ブローチのやといが完成しました！  あとは車輪をブローチ盤にセットし、やといとブローチの刃をセットして加工するだけです(^^)/ |
|
| |
