山笠の台車修理⑦上枠用ガイド＆ブレーキ確認 |
|
|

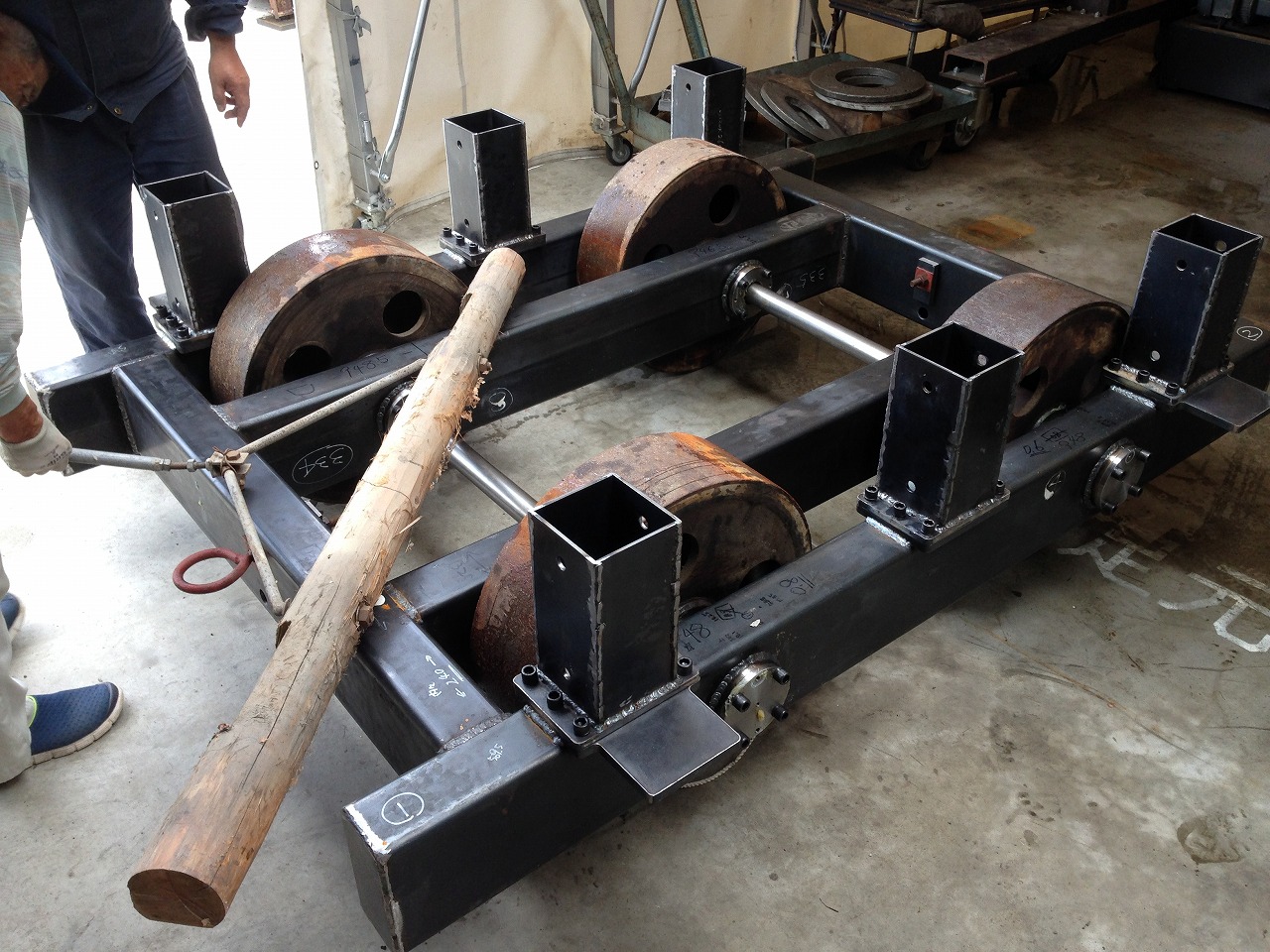

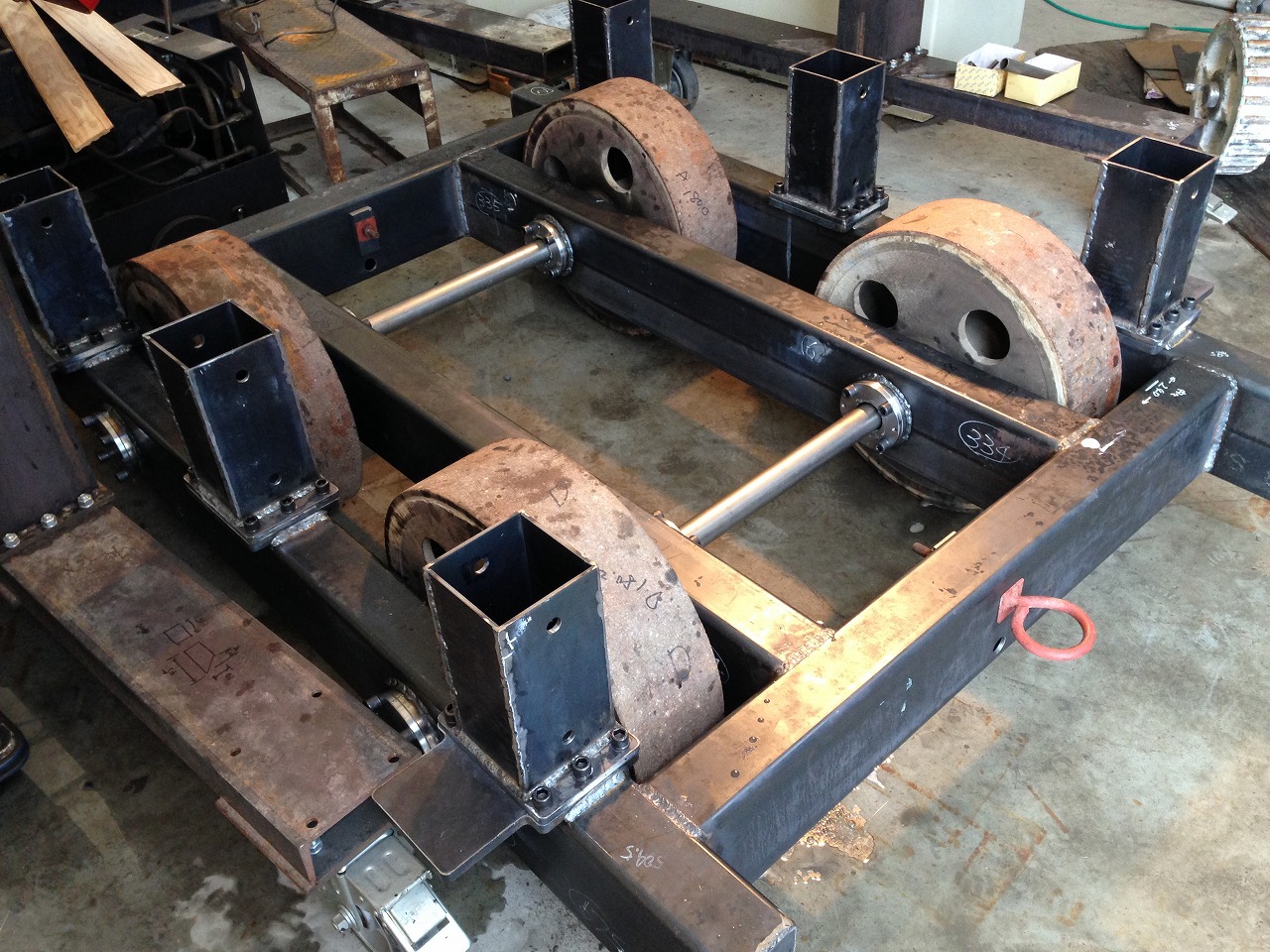

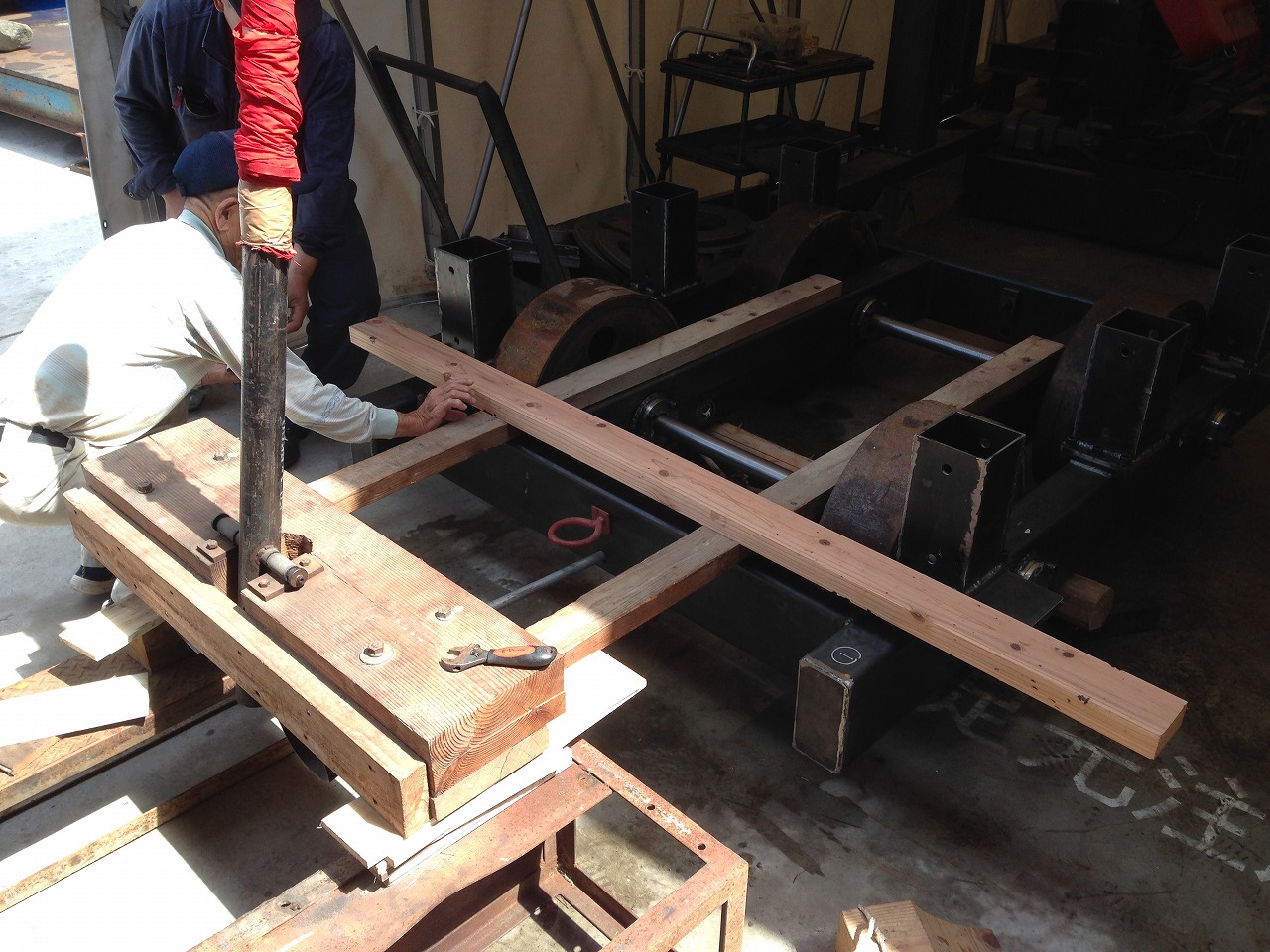

車輪の土台に上枠の台が乗るのですが、その上枠の足が入るガイドを取付けます。 ガイドは角パイプ状に作り、穴あけした鉄板と溶接しておきます。 それを車輪土台に取り付けた鉄板とボルト締めして固定する方式にしました。 上枠の足６本はスムーズに入ってくれるでしょうか(^^;) ６ヶ所ガイドを立てた所。 ガイドは下の鉄板とボルトで固定します。  土台の形が見えたところで、次はブレーキの調整に入ります。 山笠は急勾配を上り下りするので、安全の為にブレーキが付いています。 元々付いていたブレーキを外し、製作中の台車に取り付けます。 車輪の形に掘り込んだ木を当てブレーキをかけます。  イメージとしてはこんな感じ。  てこの原理でブレーキをかける構造になっています。  ブレーキの位置は現物の寸法から追って行き、それに合わせて次はブレーキ用の土台を木枠で作っていきます(^^)/ |
|
| |
