ランナーのクラッチ修理②ブラケット調整
ランナーのタイヤを回転させる為にVベルトを何本か使っていますが、

そのVベルトを張った際のブラケット（クラッチの切り替えレバーの支点用）の調整代が限界まで来ていたので、

もっとベルトが張れるようにブラケットを改造しました。


ブラケット（写真中央部）
現状を確認し、プーリーベルトを張るブラケットを改造。

現状以上にベルトを張るとボルトが溝から外れて止められなくなります(^^;)

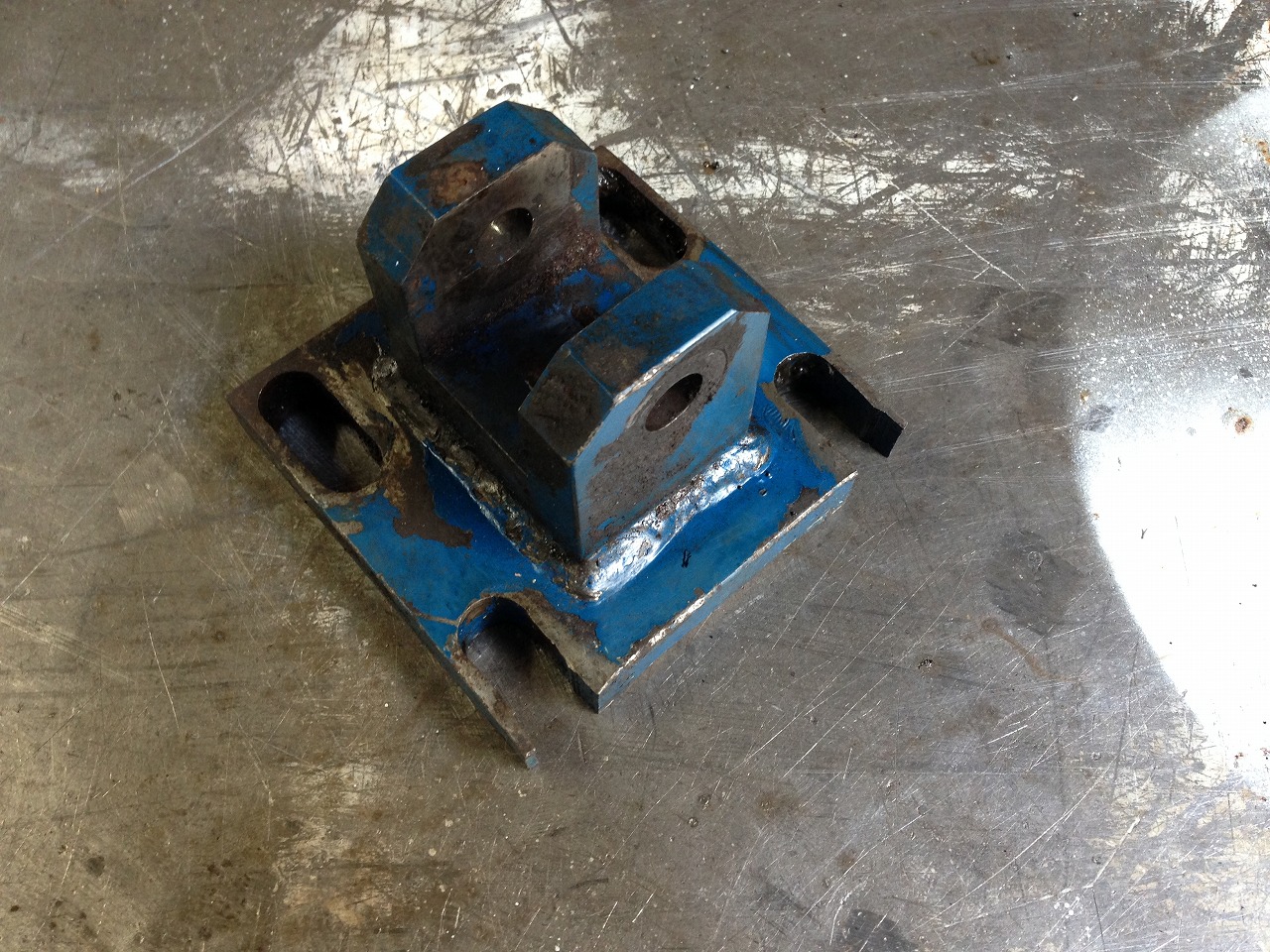

改造前のブラケット。ボルト用の長穴が途中で切れてます。

長穴がもう少し長くできるよう板を溶接します。

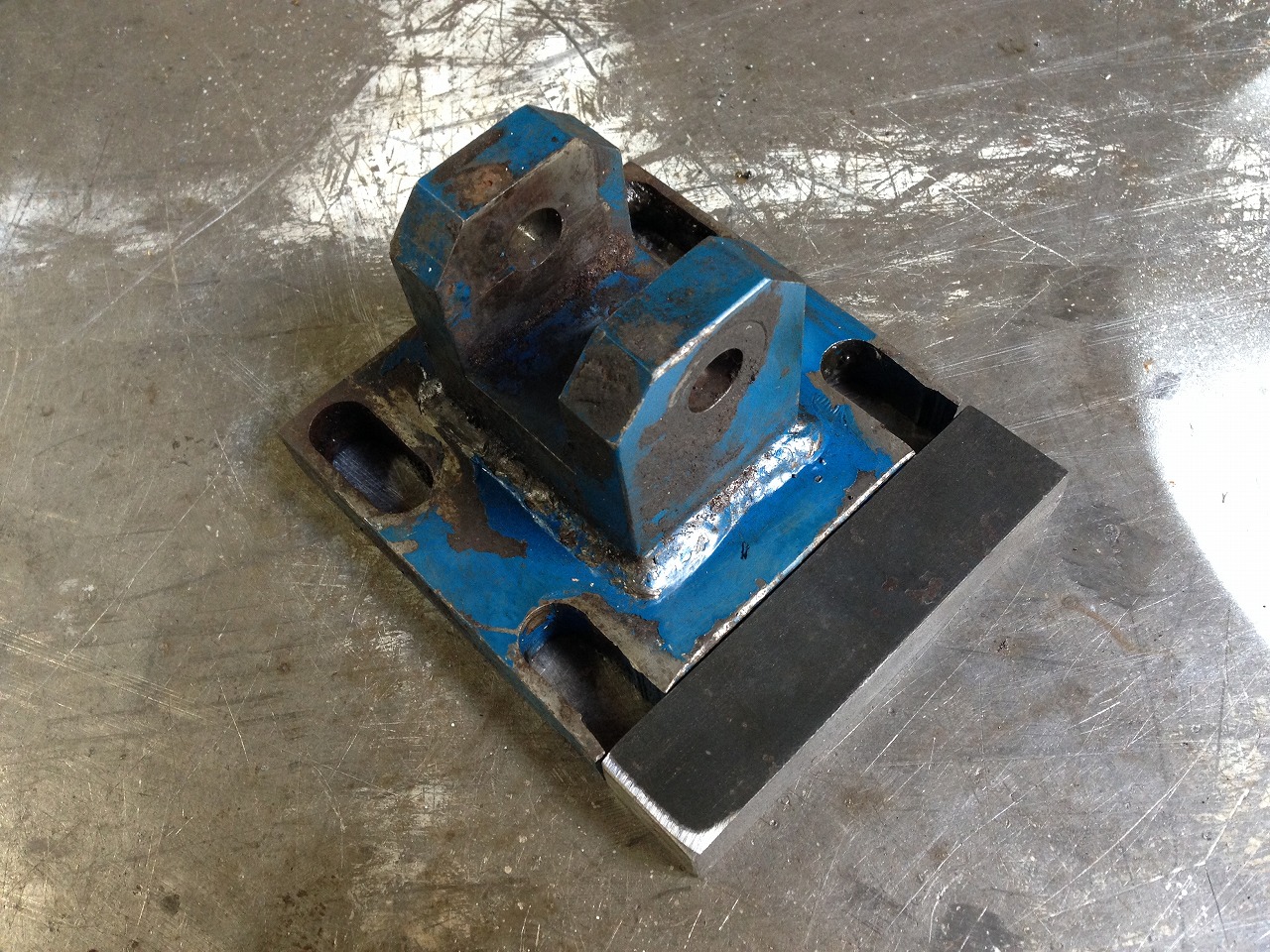

ブラケット延長用の板を溶接して長穴を延長加工します。

溶接後、フライスで長穴加工します。

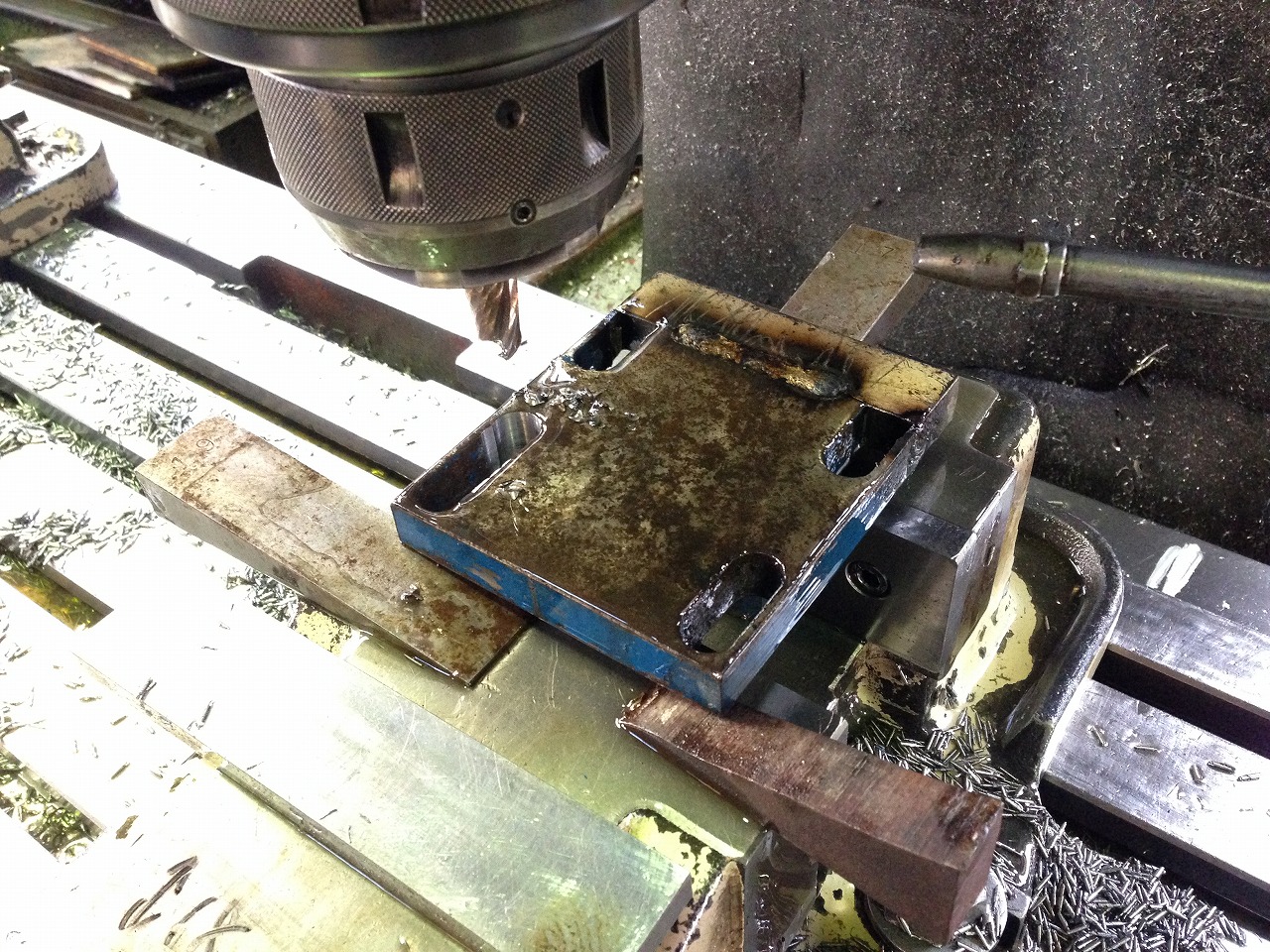

フライスでエンドミルを使用して長穴を加工します。

長穴加工完了。これで余裕を持ってベルトを張れます(^^)
エンドミルで長穴の延長加工完了。
