車輪と軸 ③スプロケットの穴が。。。 |
|
|

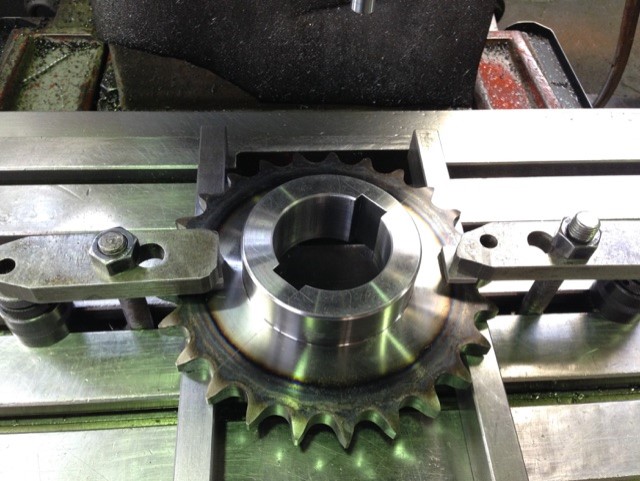

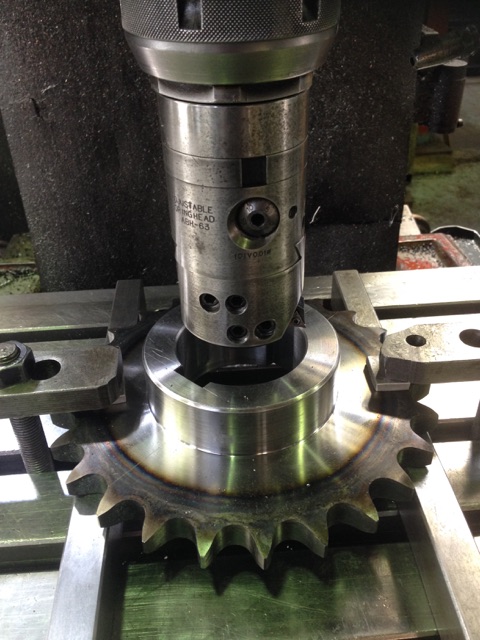

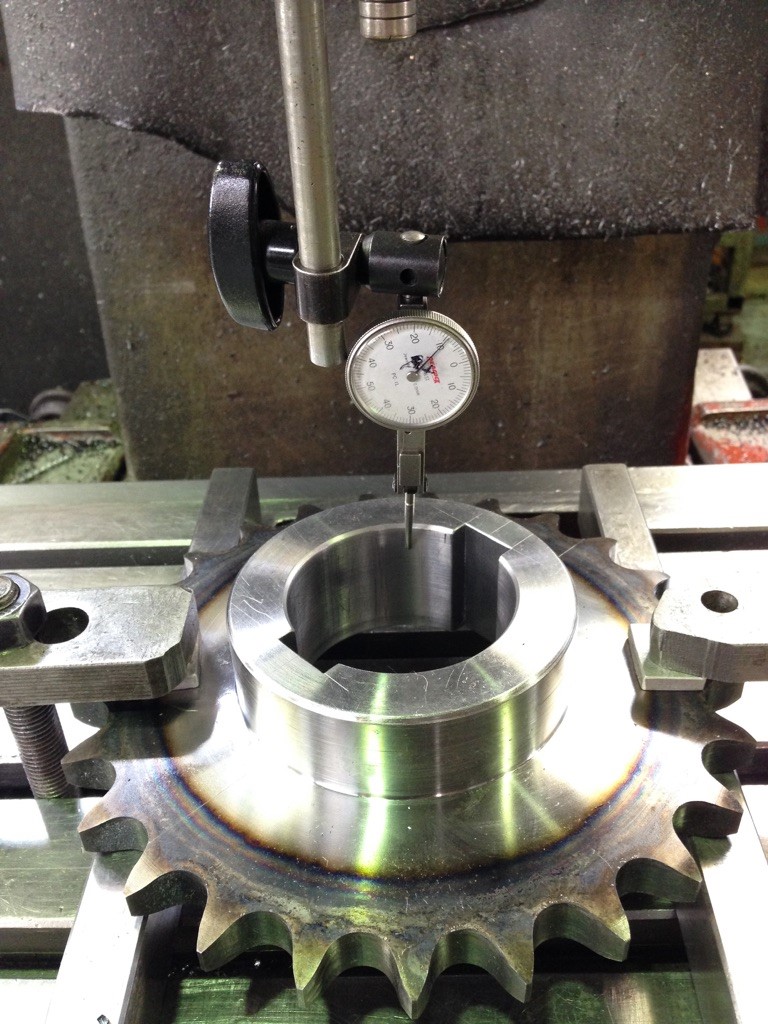

このスプロケットもダブルのキーだったので、丁寧にケガいてキー溝加工を実施しました。 刃先を焼入れしているタイプだったので、「もしかして」と思いキー溝加工後に穴径を測定。 。 。 。「やはり！」 縦と横で穴径が0.01楕円になっていました。 外側を焼入れしている肉が薄いタイプのキー溝加工は、以前に内径が楕円に変形した経験があったので、今回も可能性があると思い確認した所、案の定変形していました。 軸とのクリアランスを0.01mm～0.02mmしか取っていなかったので、この状態では軸に入りません。 そこでフライス盤にて穴径を修正することにしました。  ピックテストを使い慎重に中心を出します。  削り代が片肉0.005mm～0.01mm！！ 正確に中心が出せるかどうかがポイントになります！  丁寧に加工し、狙い通りの寸法に無事加工できました！(^^)/ 後は軸に上手く組み込めるかどうかになります(^^;) |
|
| |
