2018/4/9
|
|
平面研磨機のドレッサー故障＆修理 |
|
|

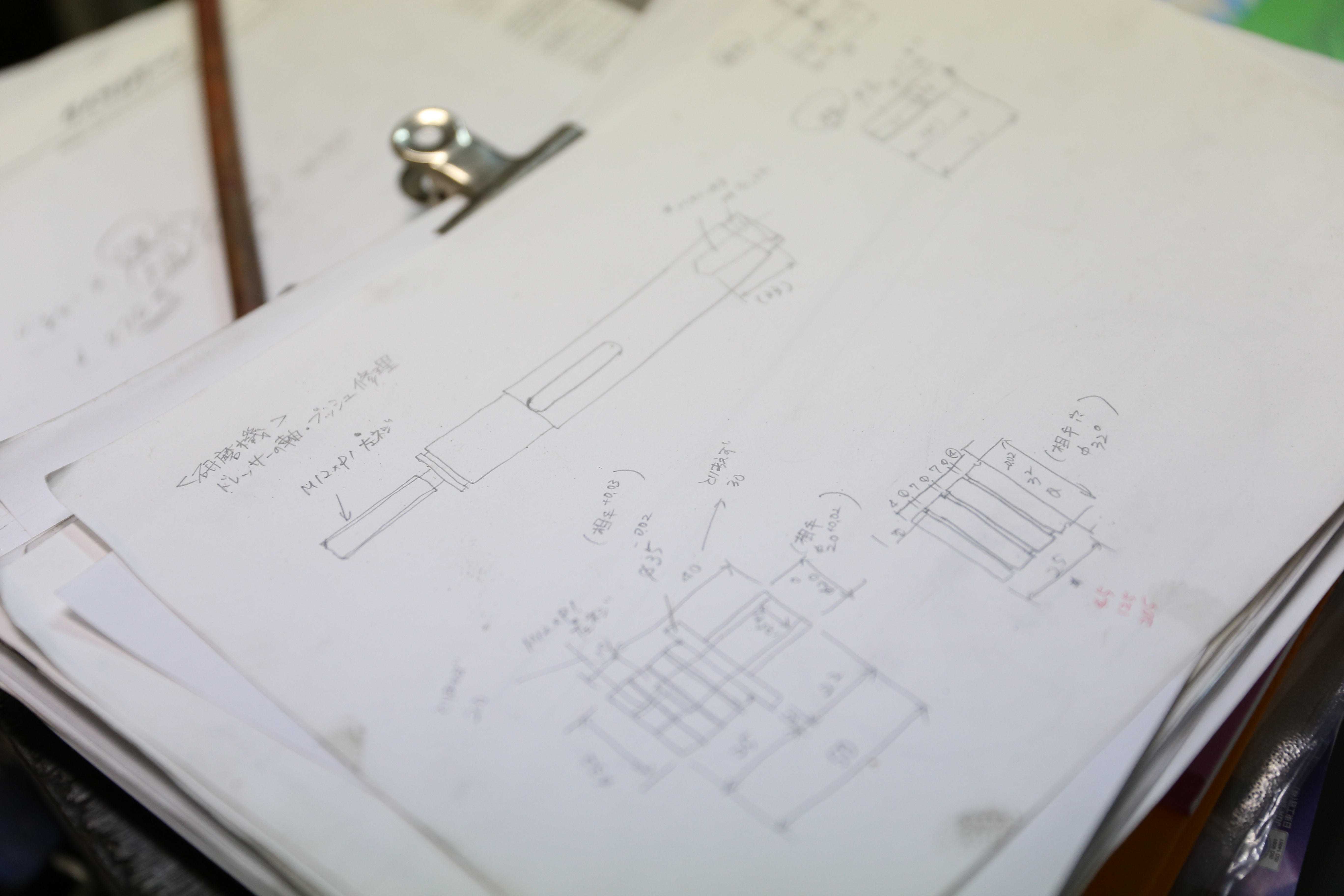

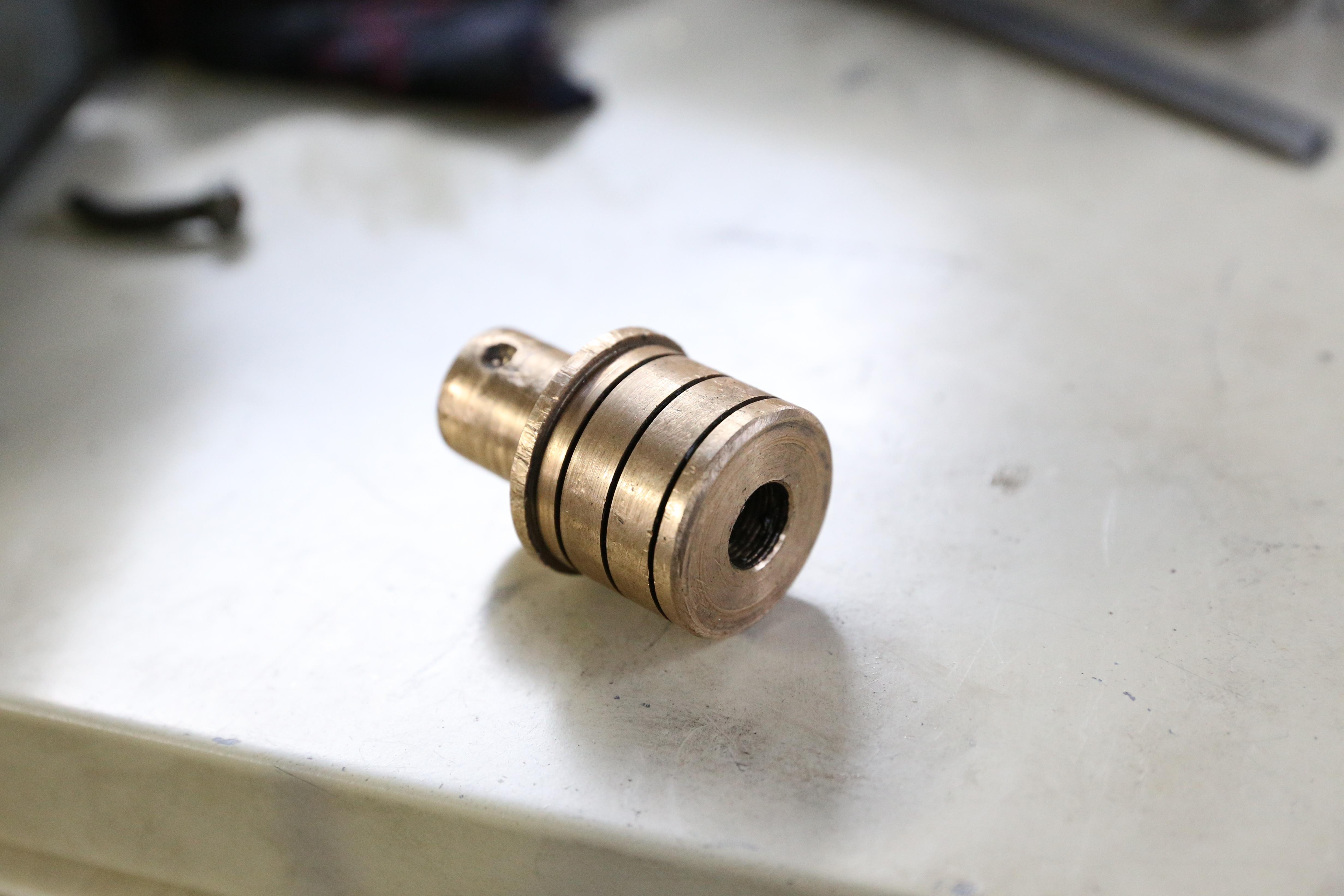

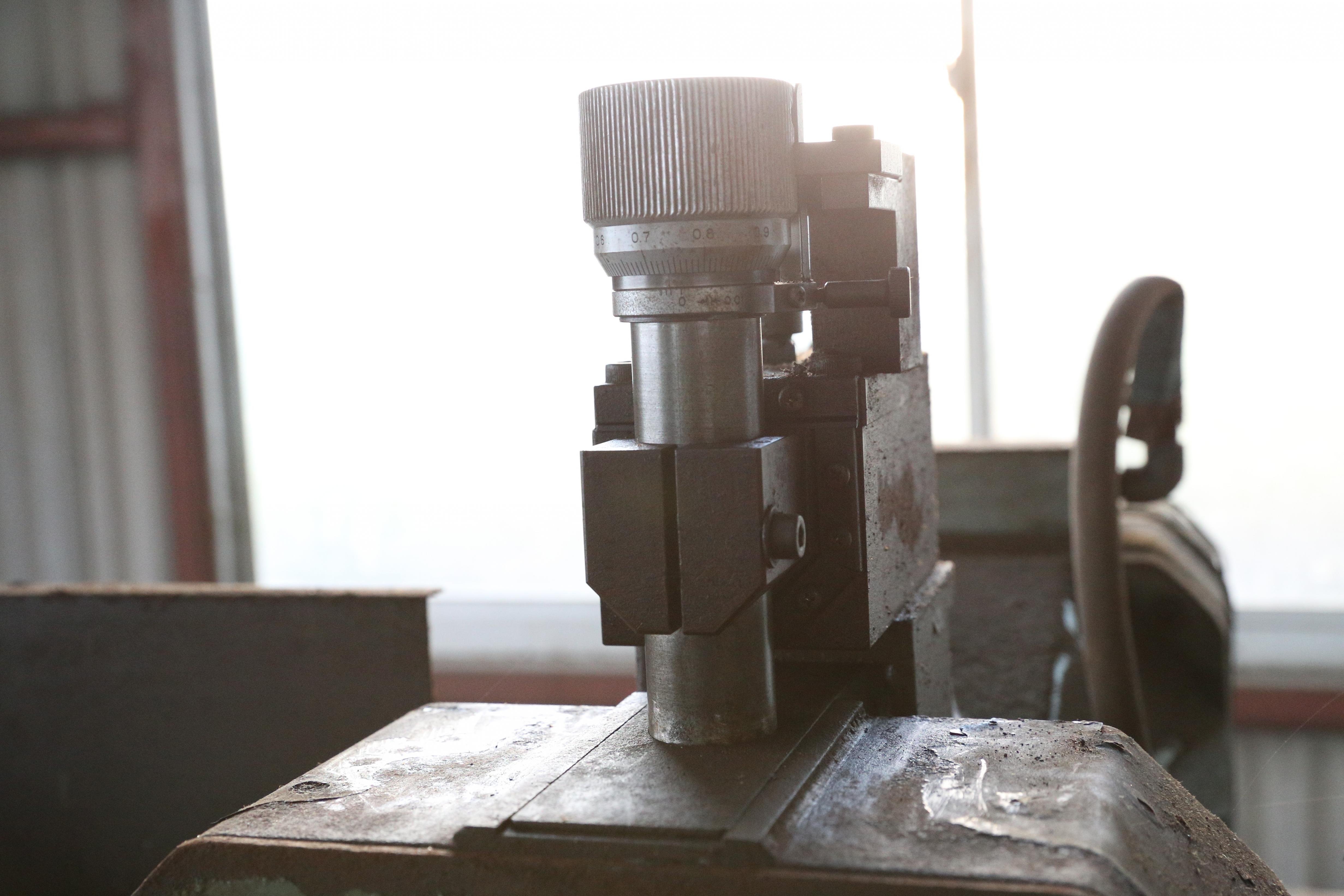

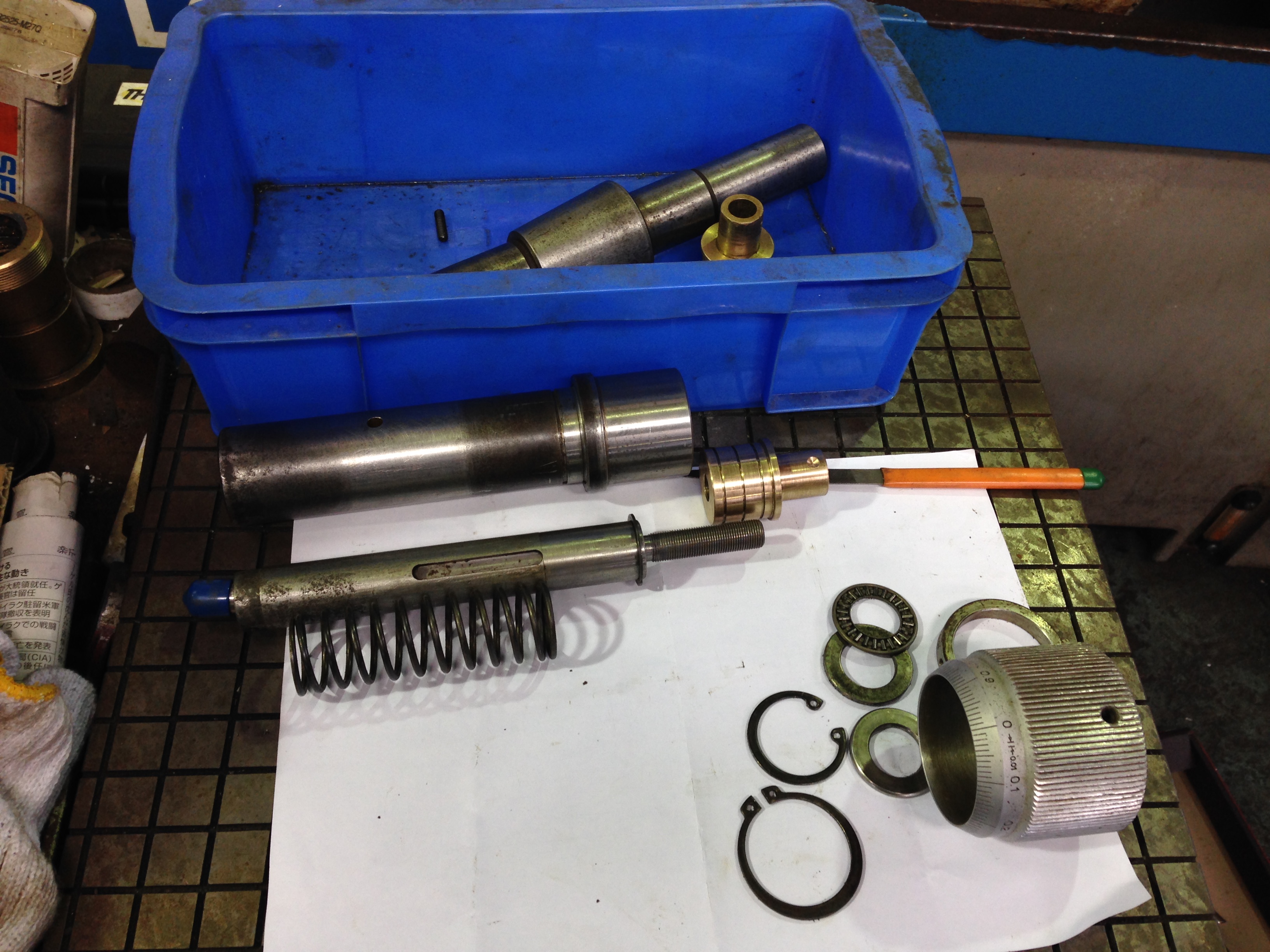

焼入鋼を社内で研磨していた時のこと。 「あれ？ドレッサー(研磨の砥石表面を整える道具)が動いてない？」 それまでラチェットで自動で回っていたはずなのに。 手で回してみる。 ・・・回るがちょっと固い。 パイプレンチで様子を見ながら回してみる。 ・・・軽く回る。 でも手だと固い。 もう少しパイプレンチで回してみる。 ・・・変化なし。 もう少し、もう少し、もう少し、、、 ん？ 段々固くなってきた。 もう少し、もう少し、もう少し、、、 ？？？？ 何の抵抗も無い？ カバーを開きドレッサーを取り外し、分解。  ドレッサー本体は予想以上に精密な構造になっていて 分解に苦労しました。 分解してみると、やっぱり！ メタル(下の写真)の中がネジ切れている。  パイプレンチで回しすぎました。 壊れた後に知りましたが、最初に構造を確認していたら 実は簡単に解決できた問題でした。 分解した物を一通りスケッチ。  ・メタル製作 ・軸の手入れ ・ダイヤモンド部分を製作、取替え を行い、組み立て。 無事に元の状態に戻りました。  |
|
| |
