モーター軸(ヘリカルギア)修理⑥モーター軸の修理の前に恒温乾燥機のモーターを修理する事に(笑)

焼き嵌めするゾ!!!

と意気込んで電源を入れた恒温乾燥器。

ですが、起動と同時に異常音がしたので即停止&急遽分解した所、モーターのベアリングケースがガタガタになっていました(^^;)


分解したモーターのベアリングが入る部分の内径がガタガタに。。
修復加工を行います!

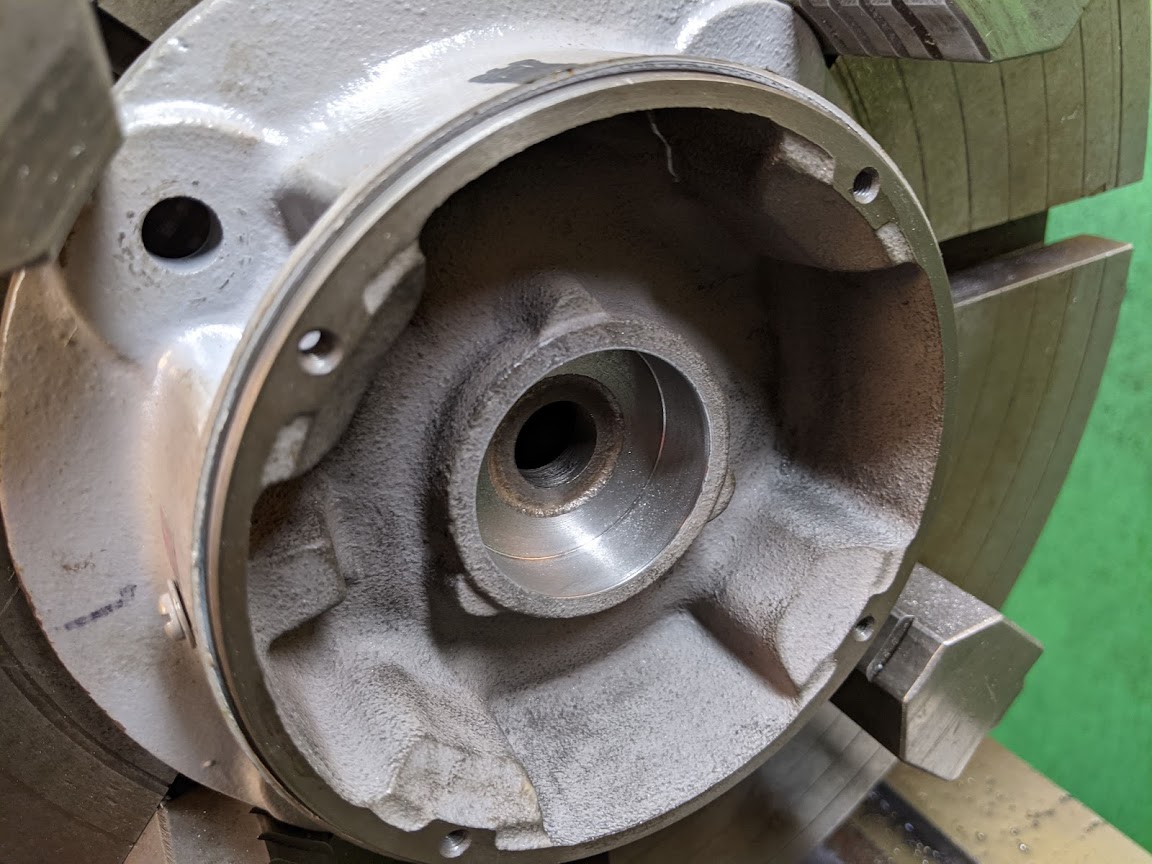

旋盤にモーターケースをセット。
内径を大きくして行きます。

内径を旋盤で大きく広げて行くのですが、どこまで大きくするかはケースの残り肉厚とのバランスを見ながら決めます。


内径がキレイな丸で大きく広がりました。

このままでは当然使えないので、この内径に動かないようスリーブをはめ込み、その後ベアリングの外径に合わせて旋盤でそのスリーブの内径を仕上げ加工します。

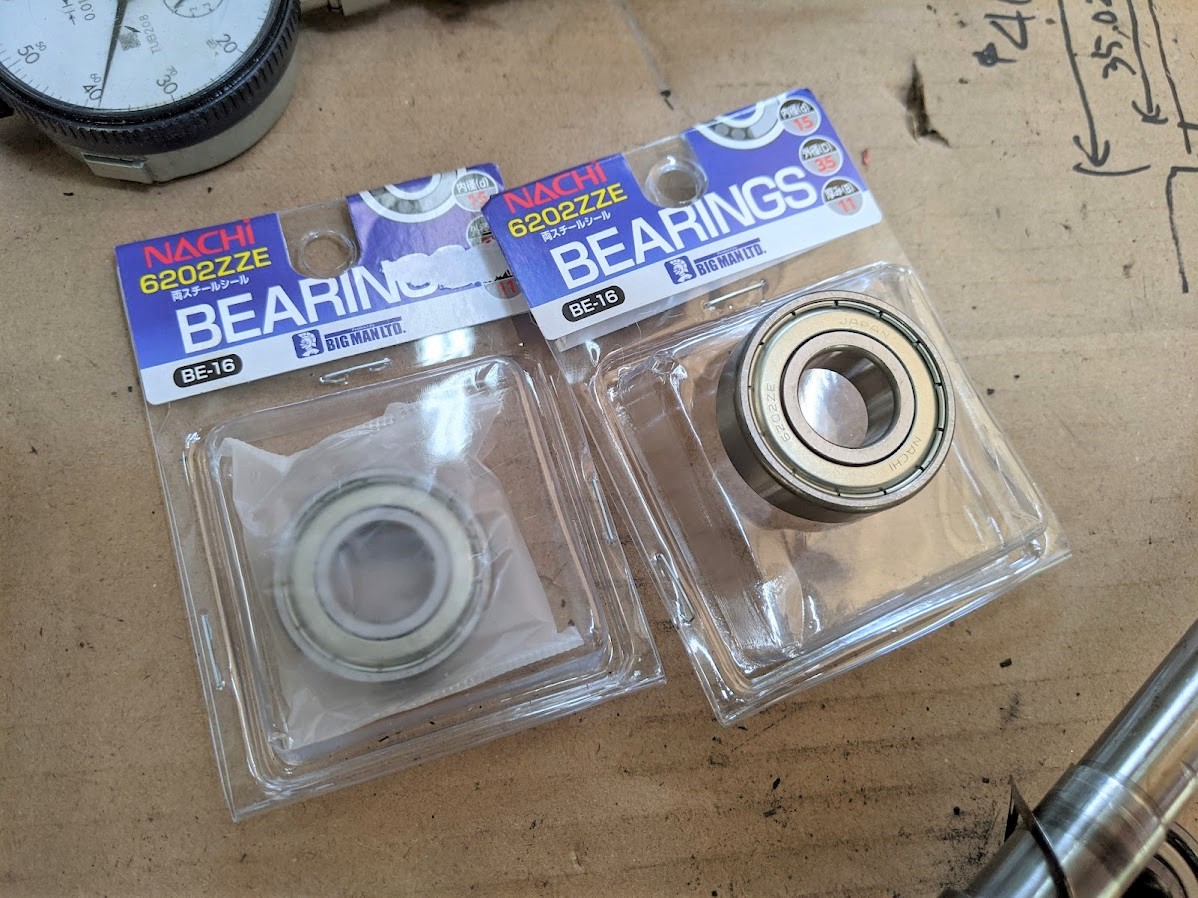

新品のベアリング2個。
モーターのベアリングは前と後ろを同時に取り替えます。

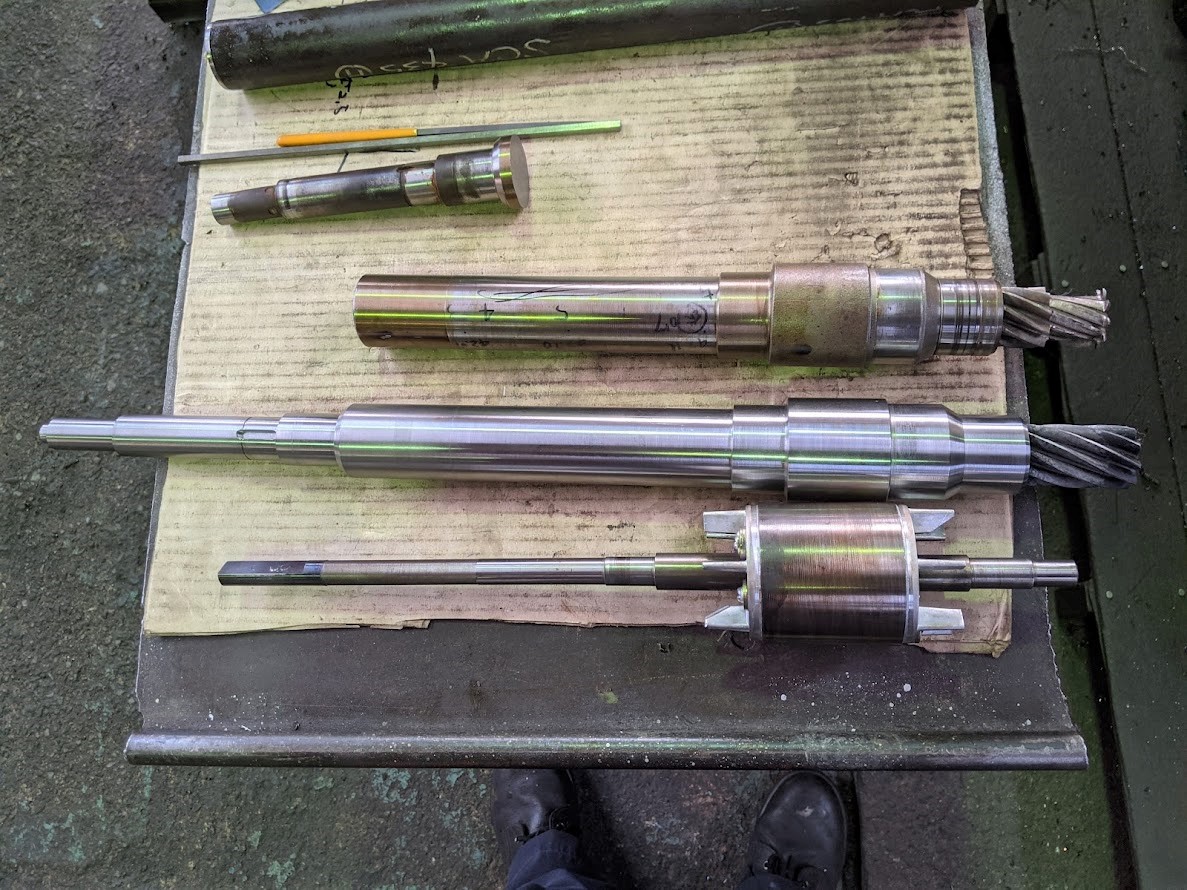

モーターケース修復待ちの恒温乾燥器のモーター軸(一番下)。
その上に今回修理するヘリカルギアのモーター軸。
現物(上)と新品(中央)

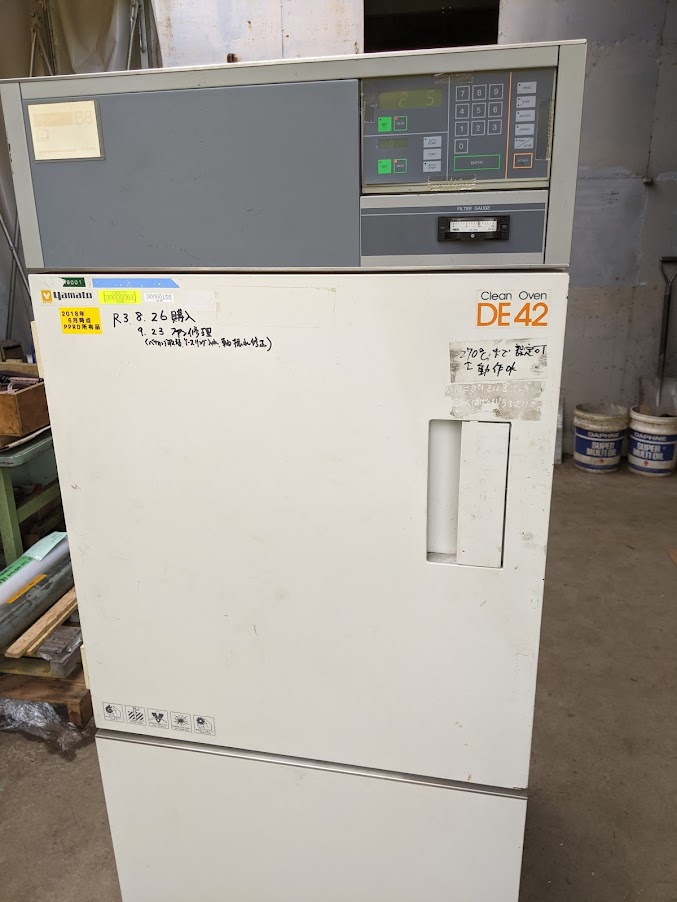

モーター軸を修理する為に購入した恒温乾燥器。

その恒温乾燥器のモーターが傷んでいたのでそのモーターを先に修理する事になりました(笑)

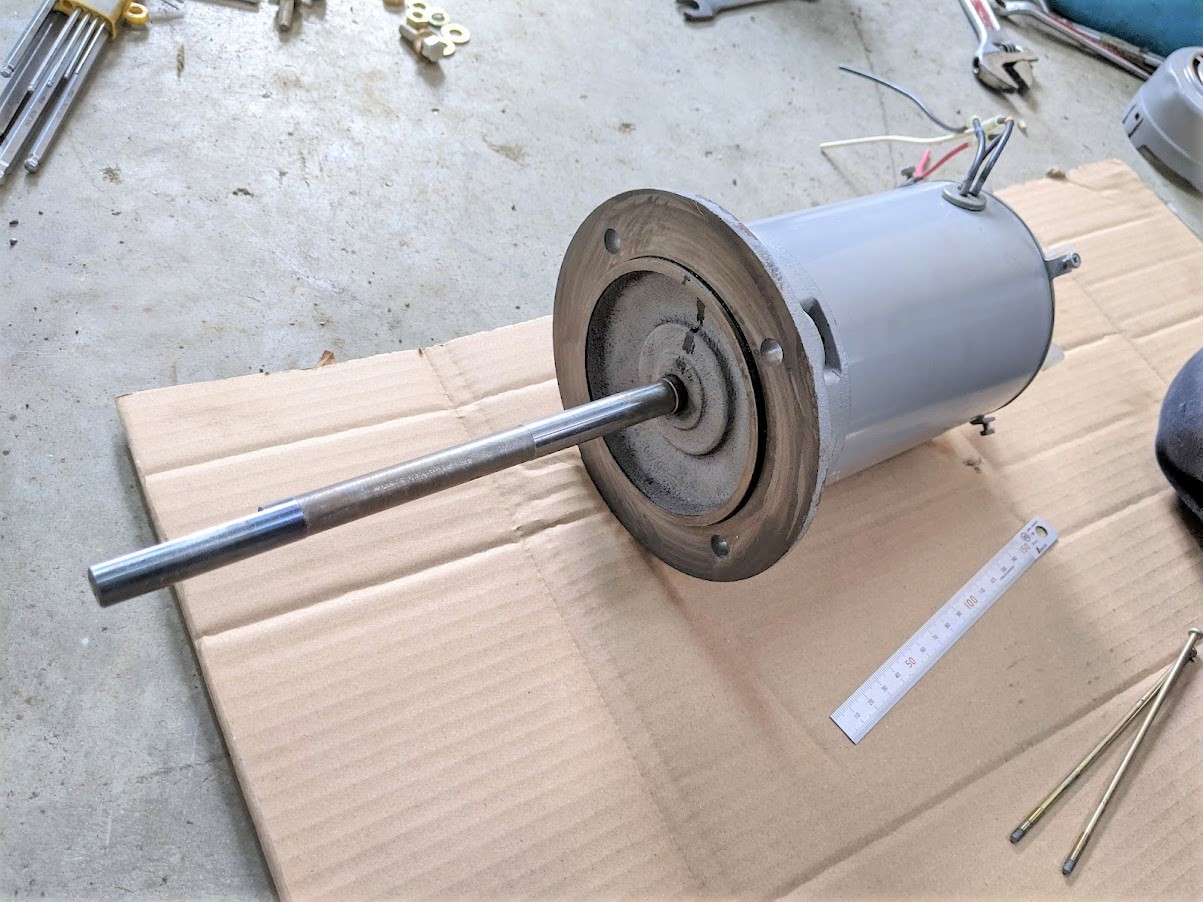

無事にベアリングケースが修復完了してモーターを組み戻し。
見た目は変化なしですがバッチリ仕上がってます(^^)/


恒温乾燥器も元通りに組み戻し。
修理が成功したかは電源を入れた瞬間に判明します。


次は試運転です!どうなるでしょうか??(^^)
