2021/3/17
|
|
大型コンベアチェーンのアタッチメント用穴加工①チェーン分解 |
|
|

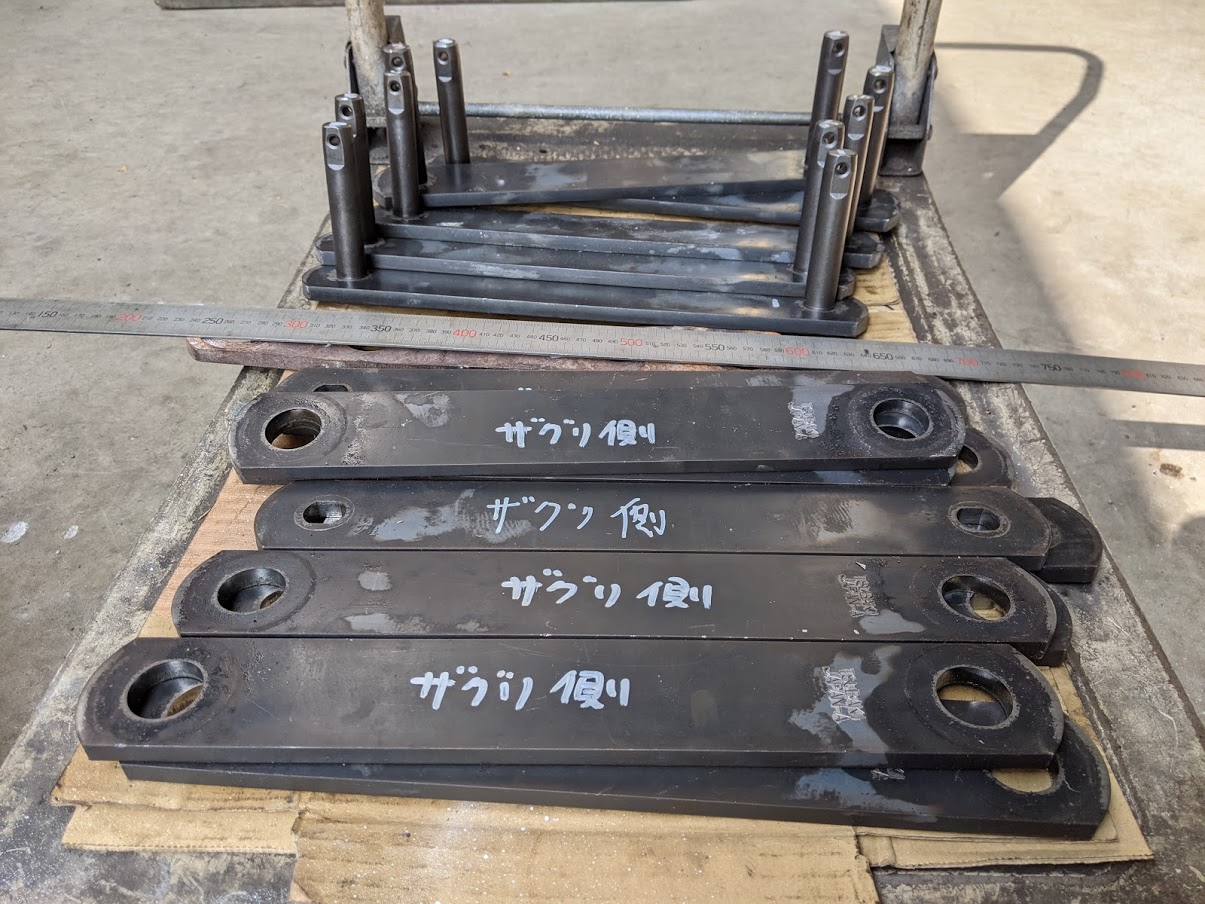

お客様から、 『新品のコンベアチェーンにアタッチメントを取り付ける穴をあけてもらいたい』 との依頼を頂いたので加工を行いました！ このコンベアチェーンはピッチ３００の大型タイプになります。 支給されたコンベアチェーン。 足と比べるとチェーンのサイズ感が分りますが、 デカイです（笑）  コンベアチェーン？アタッチメント穴？と聞いてピンと来る方もいらっしゃるかもしれません。 取り付けるアタッチメントのピッチに合わせて穴を加工するのですが、今回の内容は、 ①内リンクと外リンク両方 ②各リンク、ローラーのツバ側のプレートのみ ③座グリは内側から となります。 座グリが内側？？そうなのです！内側からの座グリなのです！！ つまり・・・・・プレートを外す必要がある！のです(^^;) ローラーチェーンやコンベアチェーンのプレートを外した経験のある方なら分かると思いますが、チェーンはピン（またはブッシュ）とプレートを圧入している為に外すとなるとメチャクチャ固い！！ プレートのみの状態になっての穴加工だけなら何も問題無いのですが、とにかくこのプレートを取り外す＆元通りに組み直す作業が大変になります。 筆者も過去に何度も、組まれているチェーンの傷んだ箇所を途中で切って新しいチェーンと取り替えてを行った事がありますが、とにかく固い(^^;) ハンマーでちょっとやそっと叩いたくらいではまず外れません（笑） 絶対に外れてはいけない部分になるのでそりゃ固いですよね(^^;) しかし嘆いていても外さないと仕事にならないので治具を製作して２人掛かりでどうにか外すことに成功しました(^^)/ 取り外した内リンクと外リンクのツバ側プレート。  加工しない側のプレート。 ローラーも大きいですね(^^;)  組み戻す時・・・・の事は一旦置いておき、プレートの座グリ穴加工に集中します！！(^^)/ |
|
| |
