2020/8/11

バケットコンベアのプーリーを修理

消耗したプーリーを修理。
バケットコンベアーのプーリーを修理。

『バケットコンベアーのプーリーが消耗しているので出来る限り早急に修理して欲しい』

と、お客様が現物を持ち込まれたので対応させて頂きました。


いつも通り現物を確認して分解、スケッチ。


キーは勾配キーが使われています。

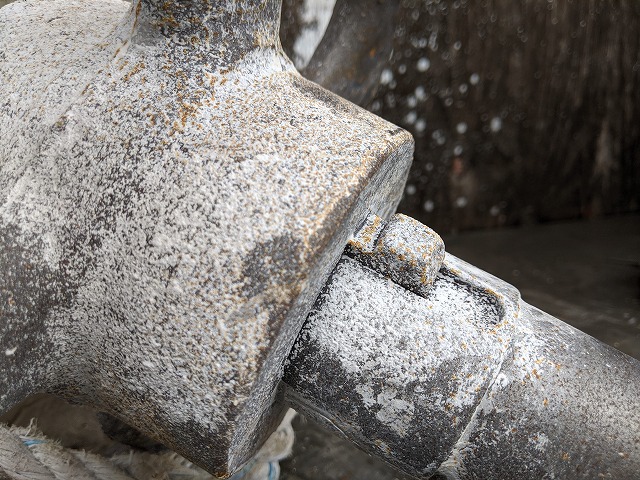

打ち込まれていた勾配キー。


分解して各パーツをスケッチ。

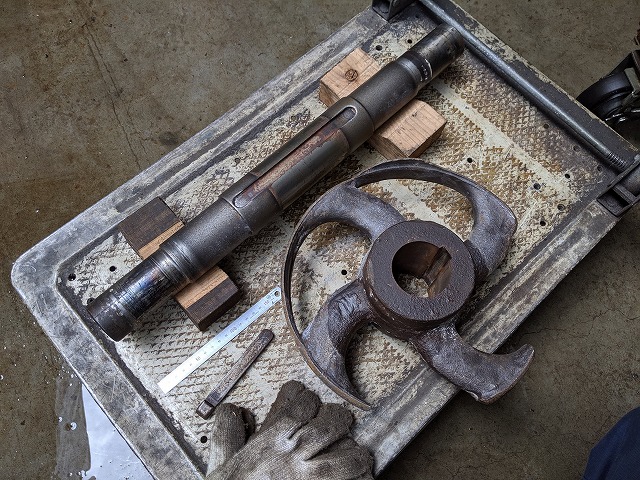

プーリー軸の部品一式をスケッチ。

軸は現物を使用するとのことなので、プーリーの方を作り替えます。

プーリーは丸鋼から削り出すことにしました。


軸はお客様が現物を使用するとのことで、振れがないかを念のため検査しておきます。

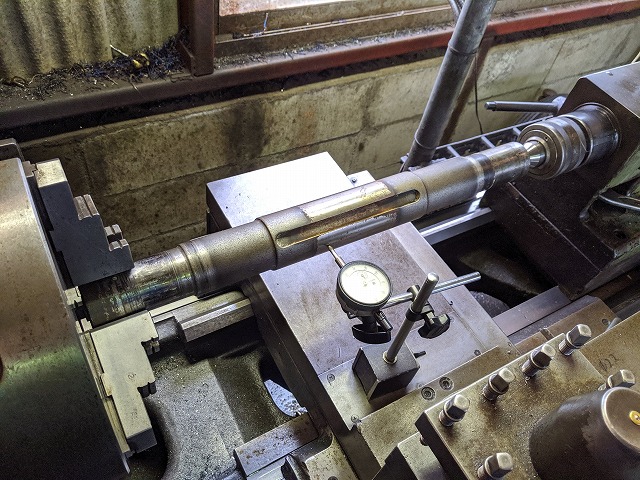

プーリー軸の振れをダイヤルゲージを使って測定。


丸鋼からの削り出し。
加工代は多いですが、どんどん削っていきます!

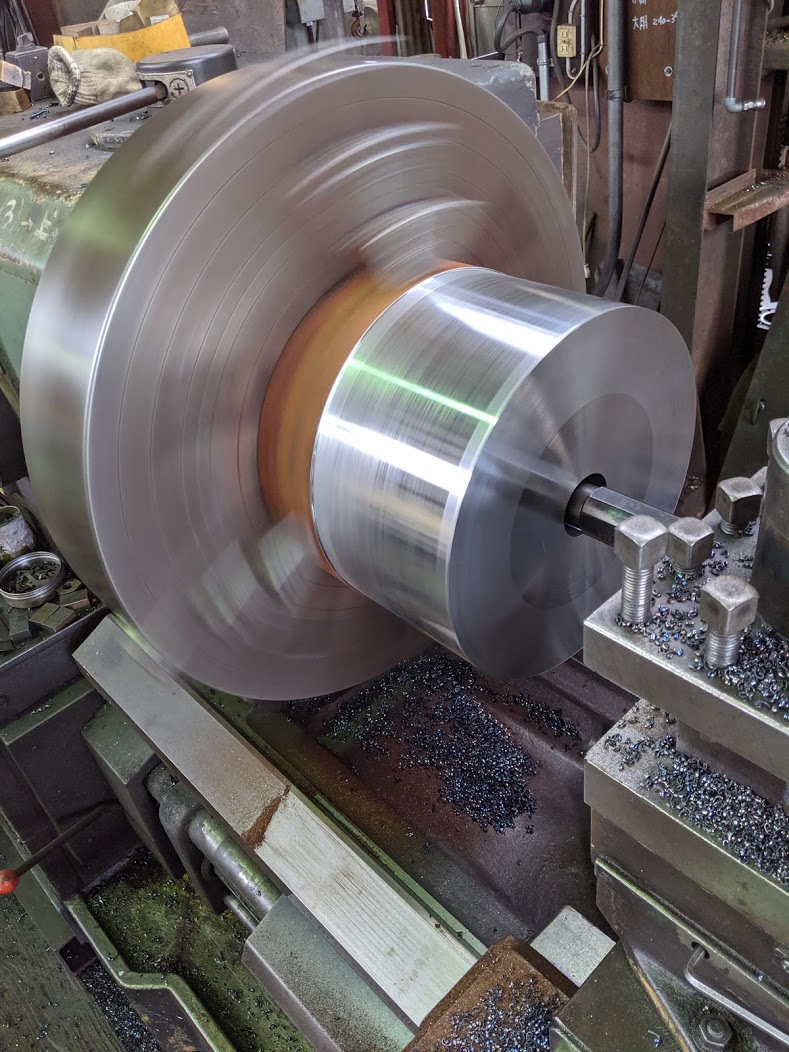

デンスバーでは間に合わないので丸鋼から削り出し。


荒加工中。

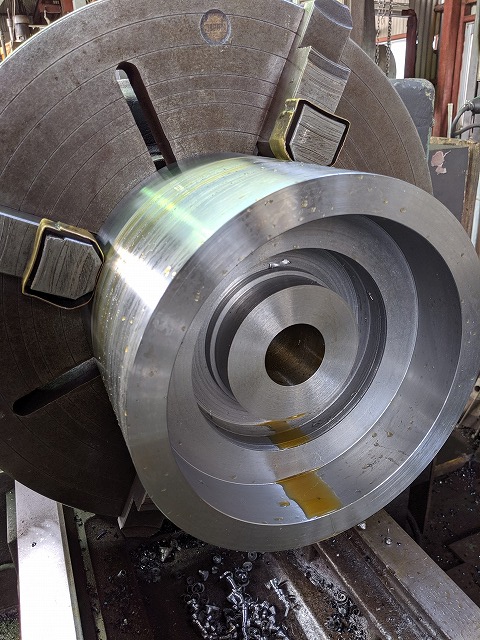

旋盤でプーリーを削り出し。荒加工。


旋盤加工完了。
次は勾配キー加工になります。

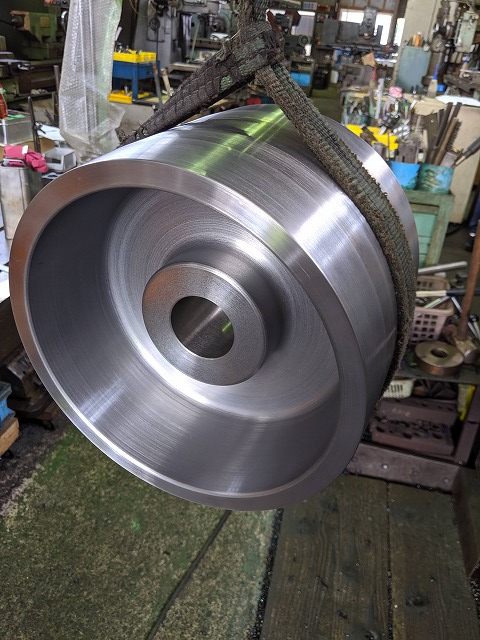

プーリーの旋盤加工完了。

勾配キーは新品を購入し、

・新品キーの寸法
・軸側のキー溝深さ

を測定してプーリー側の必要加工深さを決めて行きます。

浅すぎても深すぎてもダメ!なので慎重に加工します。


ブローチ盤で勾配キー加工直後。
勾配もきちんと付いてます(^^)
深さも良い感じです!

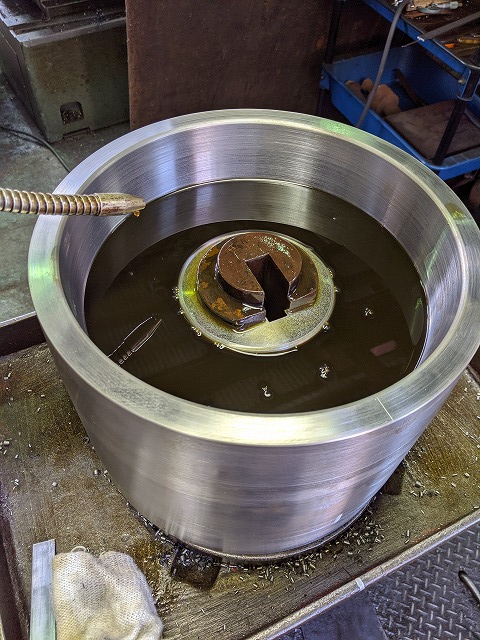

ブローチ盤でプーリーを勾配キー加工。


軸にプーリーを組込み、勾配キーを打ち込み。

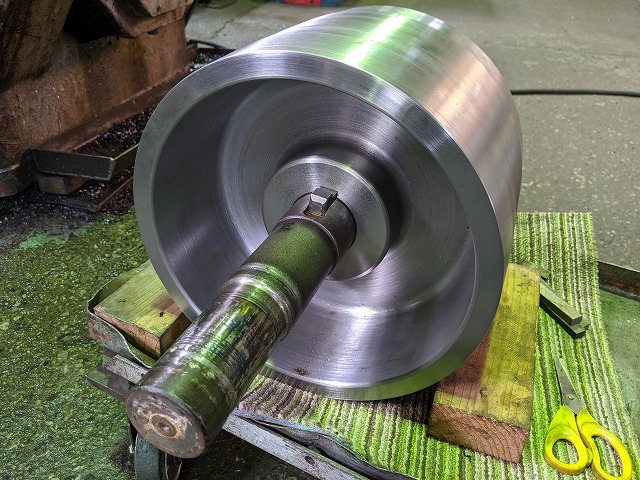

プーリー軸の完成!勾配キーもしっかり打ち込めてます。

プーリーの位置を決め勾配キーを入れたところ、きちんと当たりが付いていたのでOK!となり、完成しました!

無事に今回も納めることができ、良かったです(^^)
