ターンパックル製作
こんにちは。Yuichiです。

コンクリート製品の製造部品でターンパックルを新作しました。

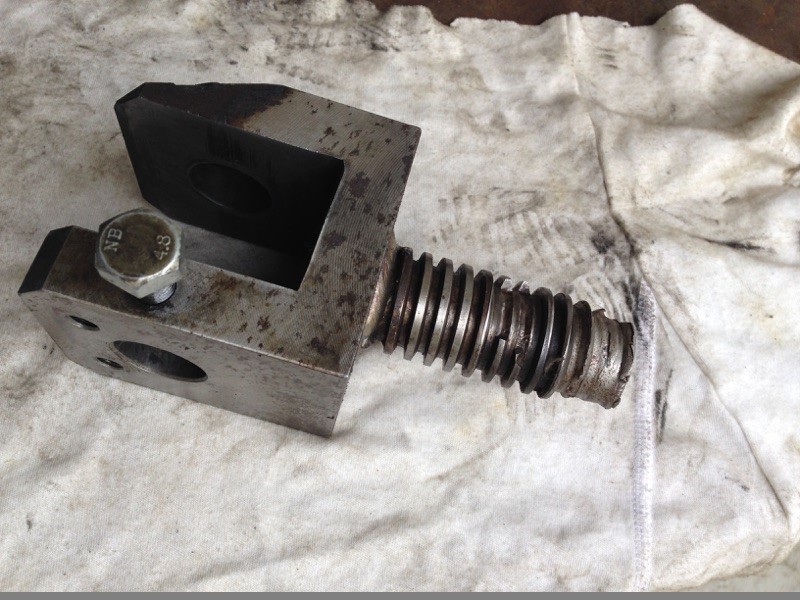

長年の使用で台形ネジやピン穴が傷み、動作が悪くなってきたので取替えとなりました。


現物をスケッチ。

今回は形状が単純かつきれいな状態でのスケッチとなるので寸法も測りやすいですが、

時には傷みが激しく、本来の形が解らない状態のものもあるので、その時は現場の方に

「使い勝手やどのように動いているのか」

等を詳しく聞き、本来の姿を想像してスケッチしていきます。

スケッチ図から図面を起こし、 各部品を機械加工して組立・完成です(^^)
