シャーリング修理㉘ギアボックス設計＆製作 |
|
|

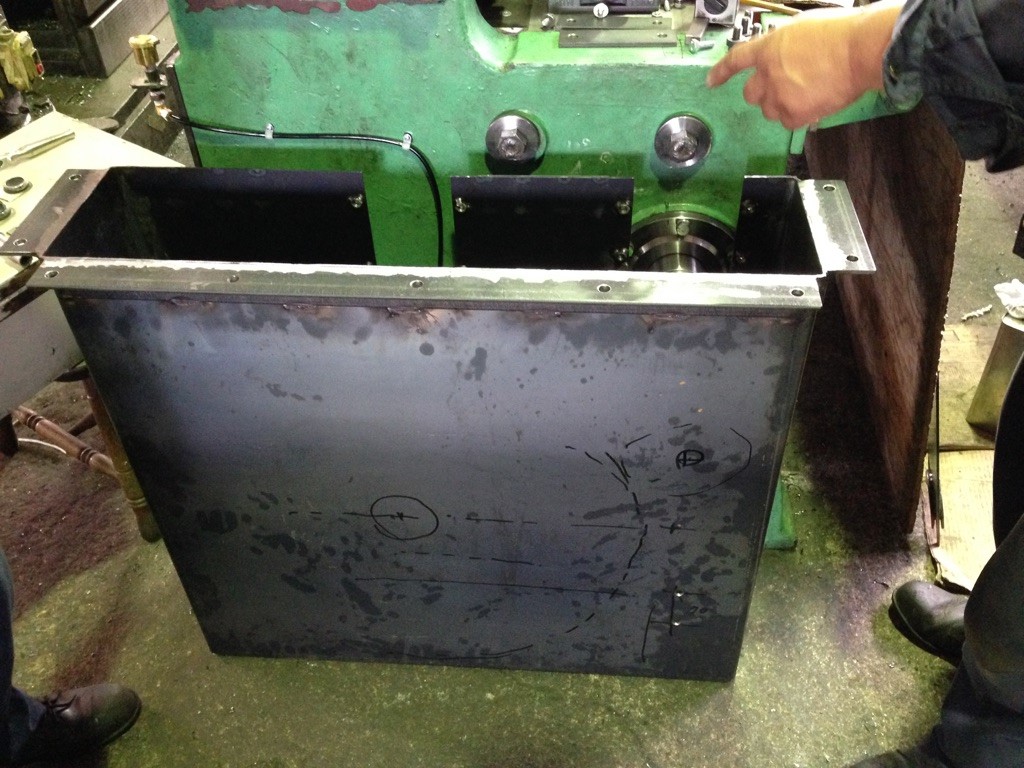

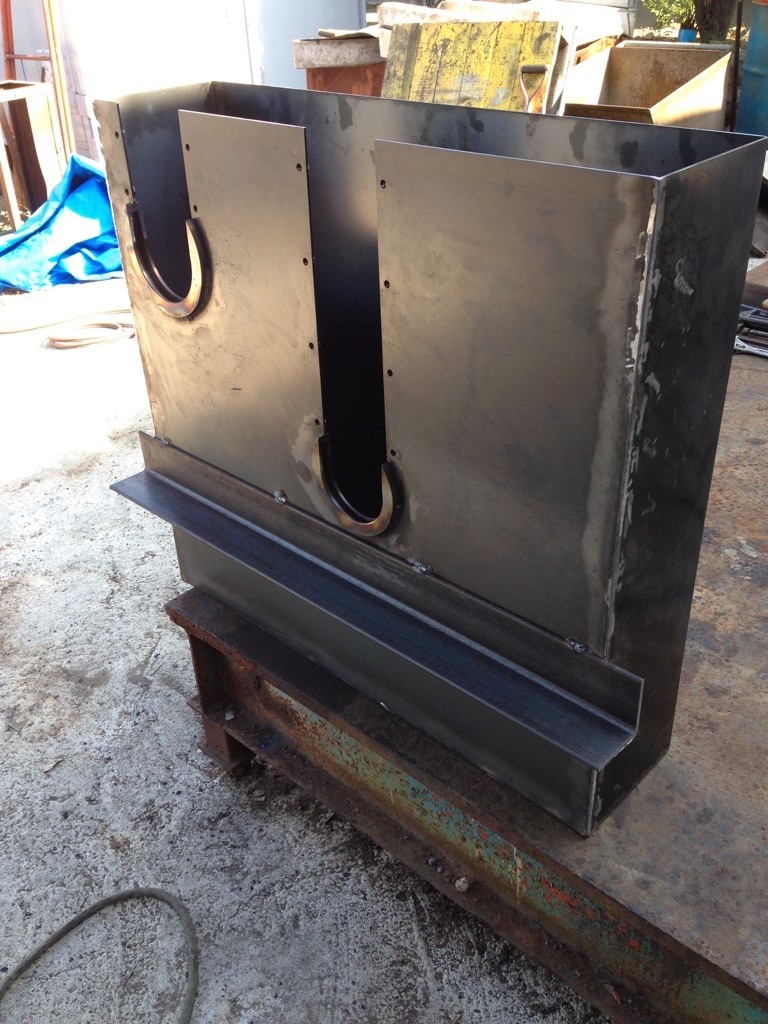

こんにちは。Yuichiです。 今回新たに歯車（駆動側と従動側）を付けたのでそのギアボックスを設計＆製作しました。 モーターカバー同様にギアを組んだ状態でスケッチし、形状や仕様を決めていきます。  実際にシャーリングが稼働した状態をイメージし、ボックス形状や取り付け部が邪魔になったりしないかなどを考慮して設計するので、 モーターカバーよりも難易度はかなり高いです(^^;  カタチになってきました！ボックスの横には油面計も付けます(^^)  ある程度カタチになったら一旦中に入れて確認。改善点がないか皆で話し合います。  モーターカバーと違って色々と制約が出てくるので簡単には行きません(^^;  ギアボックスが出来上がったら、今度はそれをシャーリング本体へ取り付けますが、 ここでも現物合わせで「設計＆スケッチ＆ブラケット製作」していきます(^^) |
|
| |
