シャーリング修理2018

シャーリング修理㉒割筒カップリング(東海精技製）使用
こんにちは。Yuichiです。

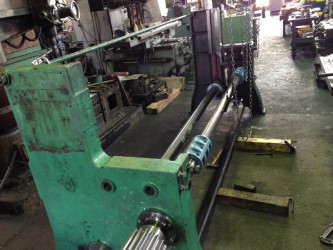

シャーリングの修理も組立段階に突入しました。

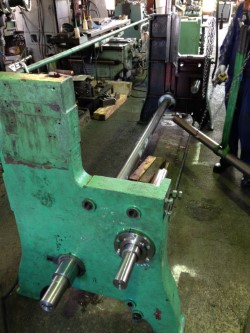

今回の修理では新規に歯車（駆動側と従動側）を付ける設計にして、新しく軸を１本通します。

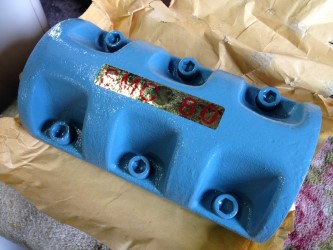

その軸：「ピニオン軸・中間軸・クラッチ軸」を繋ぐ際に㈱東海精技の割筒カップリングを使います。



構造は簡単で、６本のキャップスクリューで止めてるだけです。



旋盤加工時に繋ぐ軸の径をしっかり合わせておき、ネジをガチっ！！と締めます。

このカップリングはかなりの力を伝えることができるので、組立物を設計する際は重宝しています(^^)
