シャーリング修理⑫歯車製作
こんにちは。Yuichiです。

設計上、今回新たに取り付けることになった歯車（ピニオンと大歯車）の製作です。

減速比を考慮して歯の大きさや歯数をそれぞれ設定し、歯車の形を決定します。

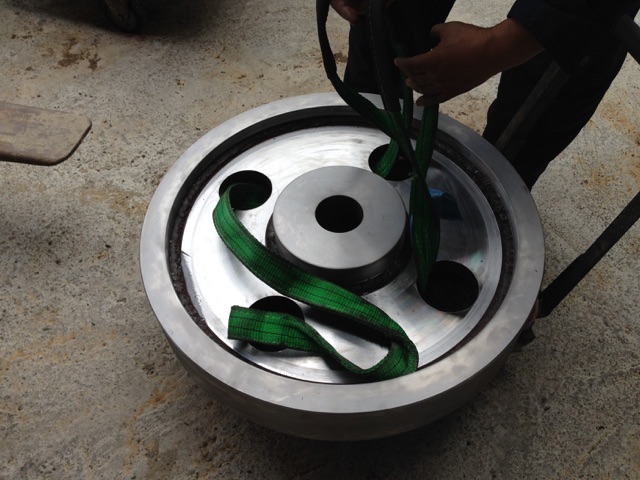

各部品を旋盤加工し、組んで溶接。

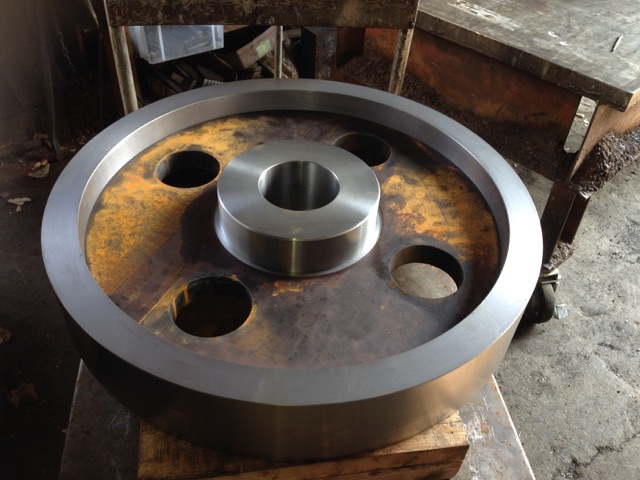

溶接後に歯切り前の機械加工。これから歯切りに向かいます。

歯切り完了後。歯車に変身しました！

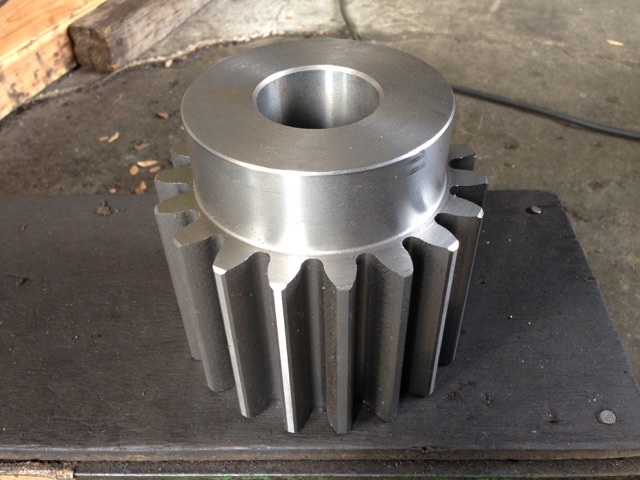

ピニオンの方は丸鋼から削りだし、同様に歯切りしました。

歯車達はこの後仕上げ加工を行い、組立てられるまで待機となります(^^)
