軸受修理（ブッシュ入れ替え） |
|
|

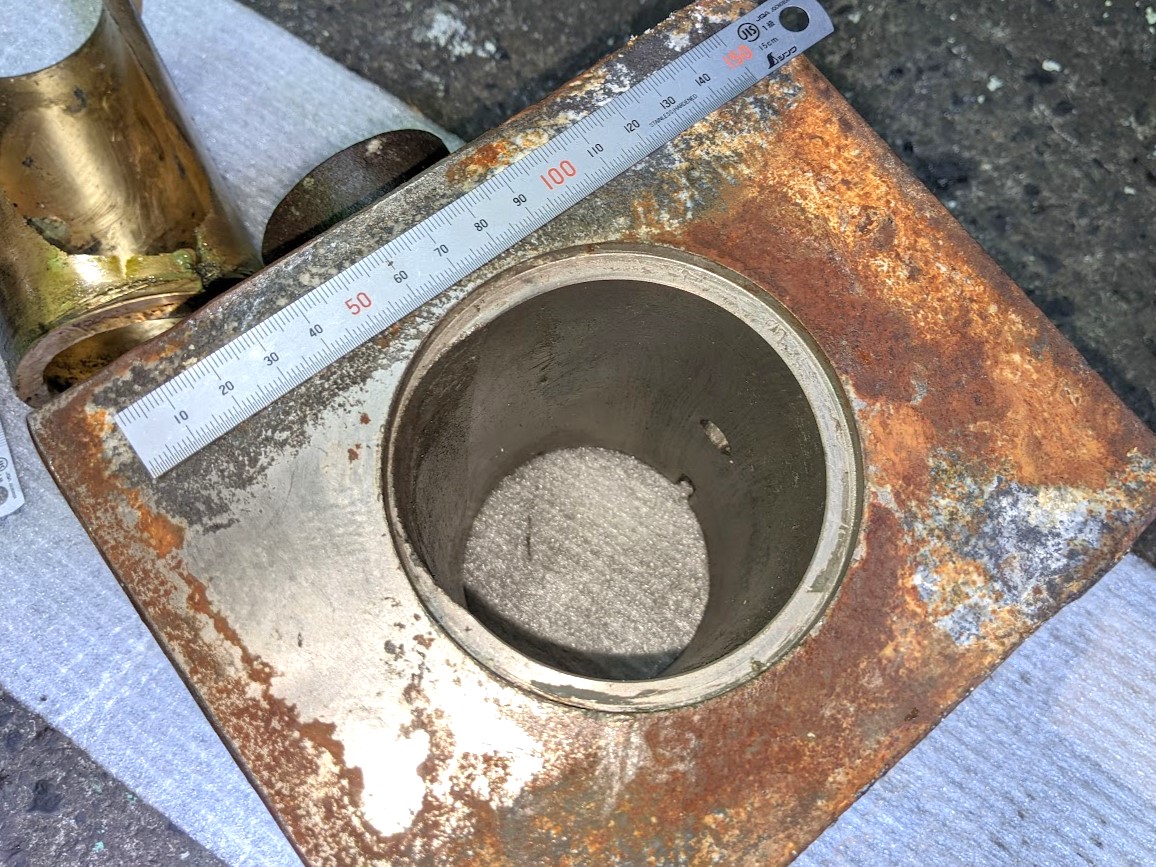

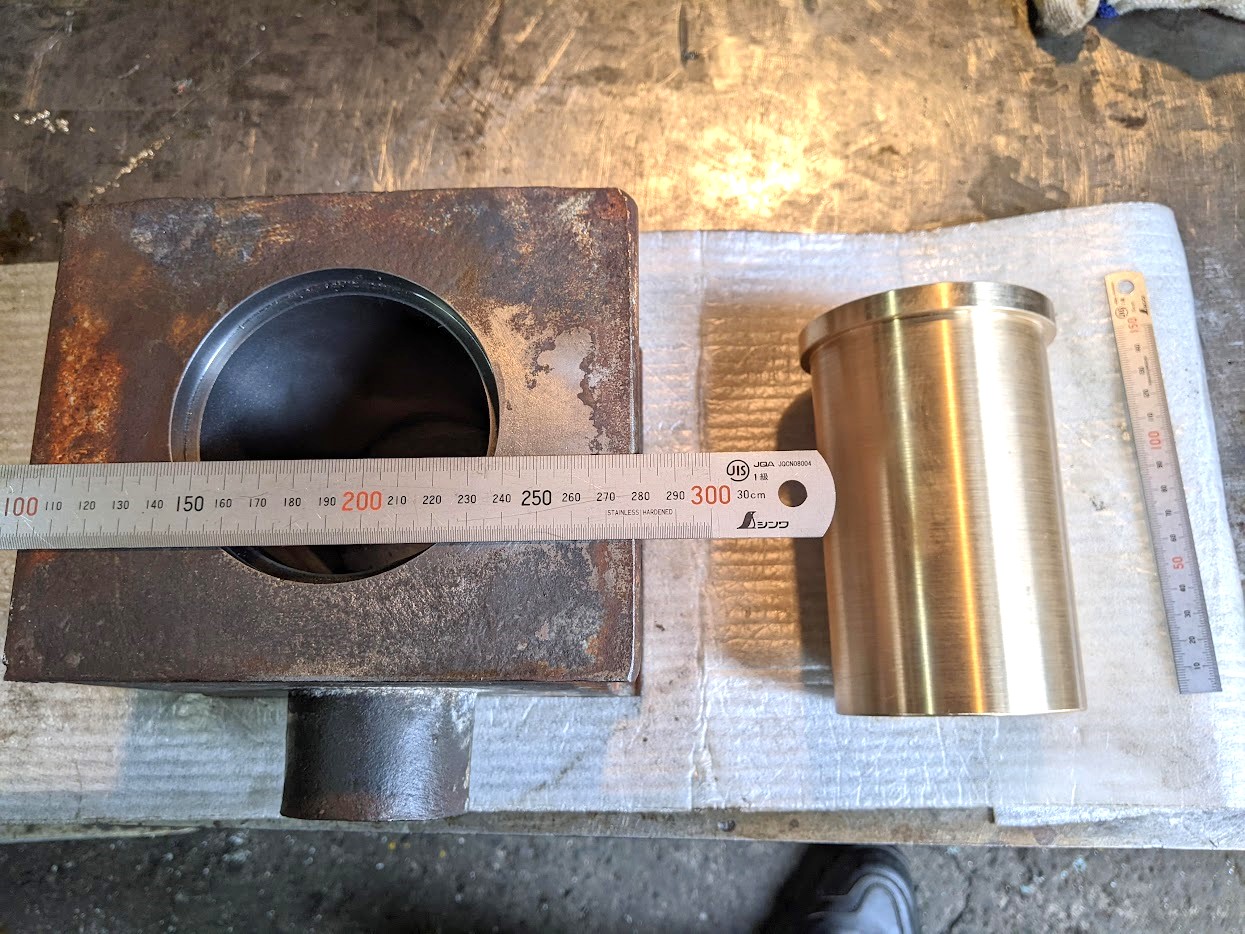

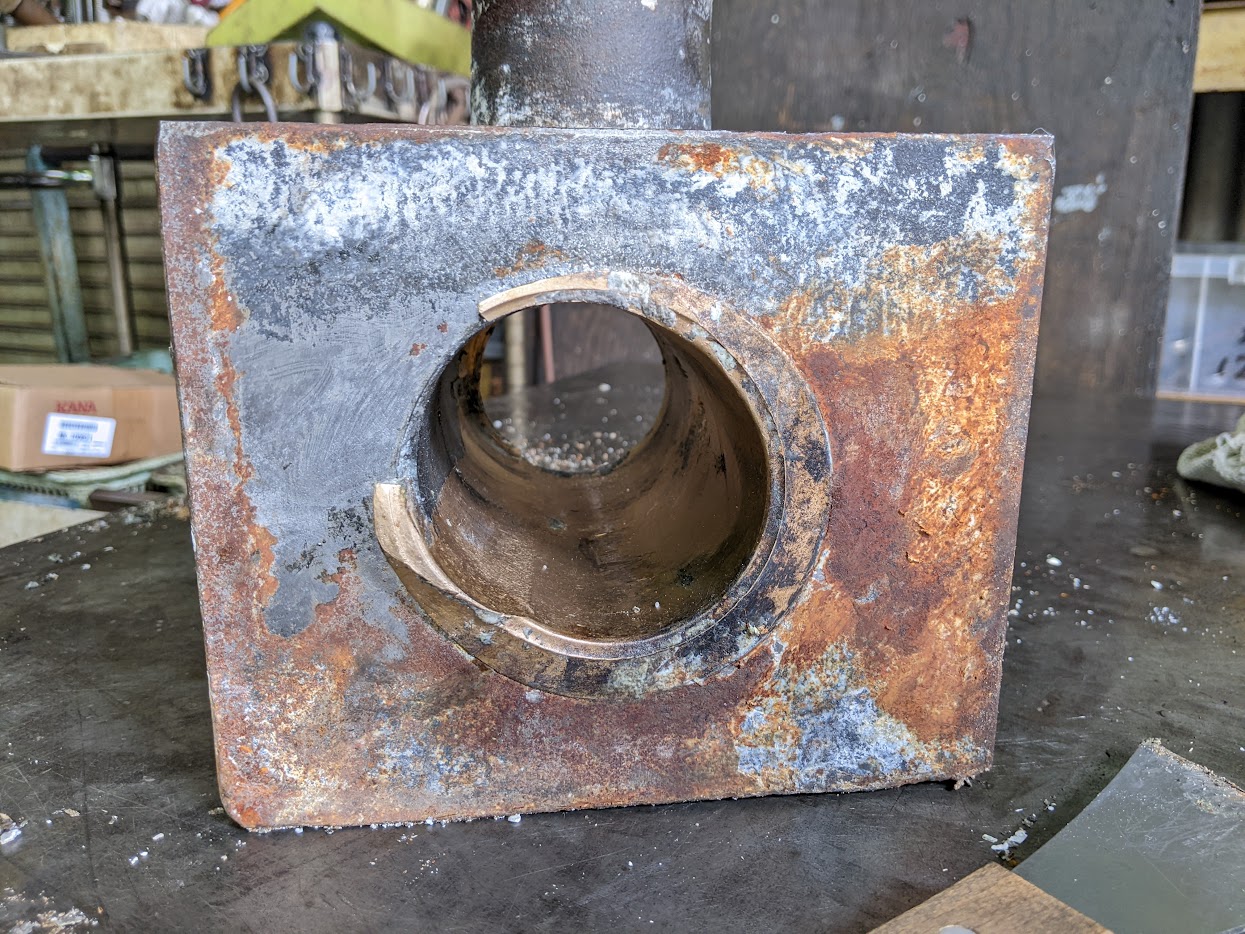

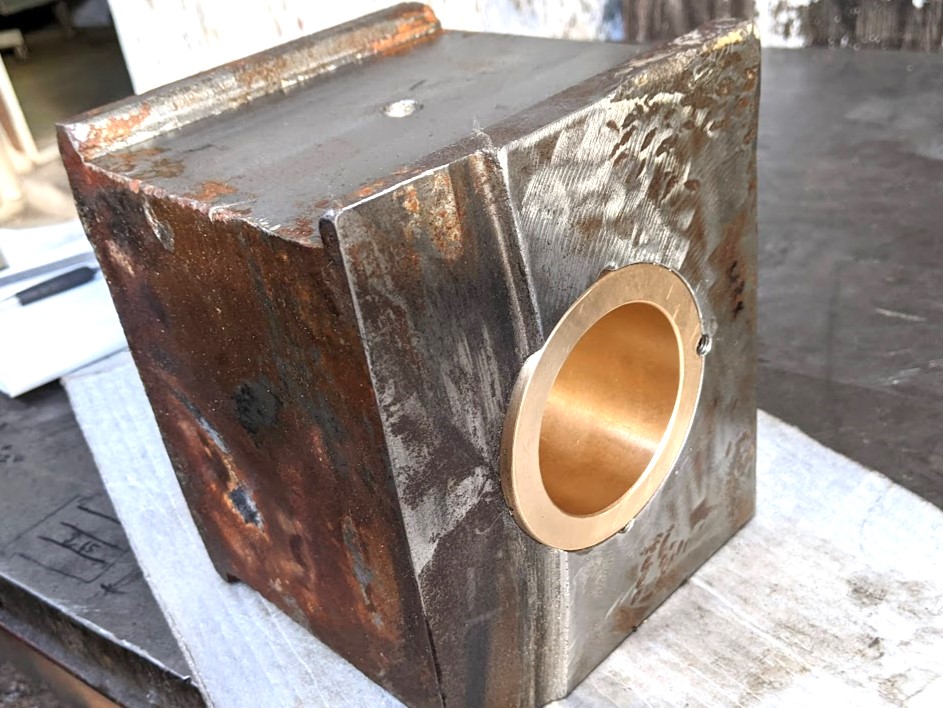

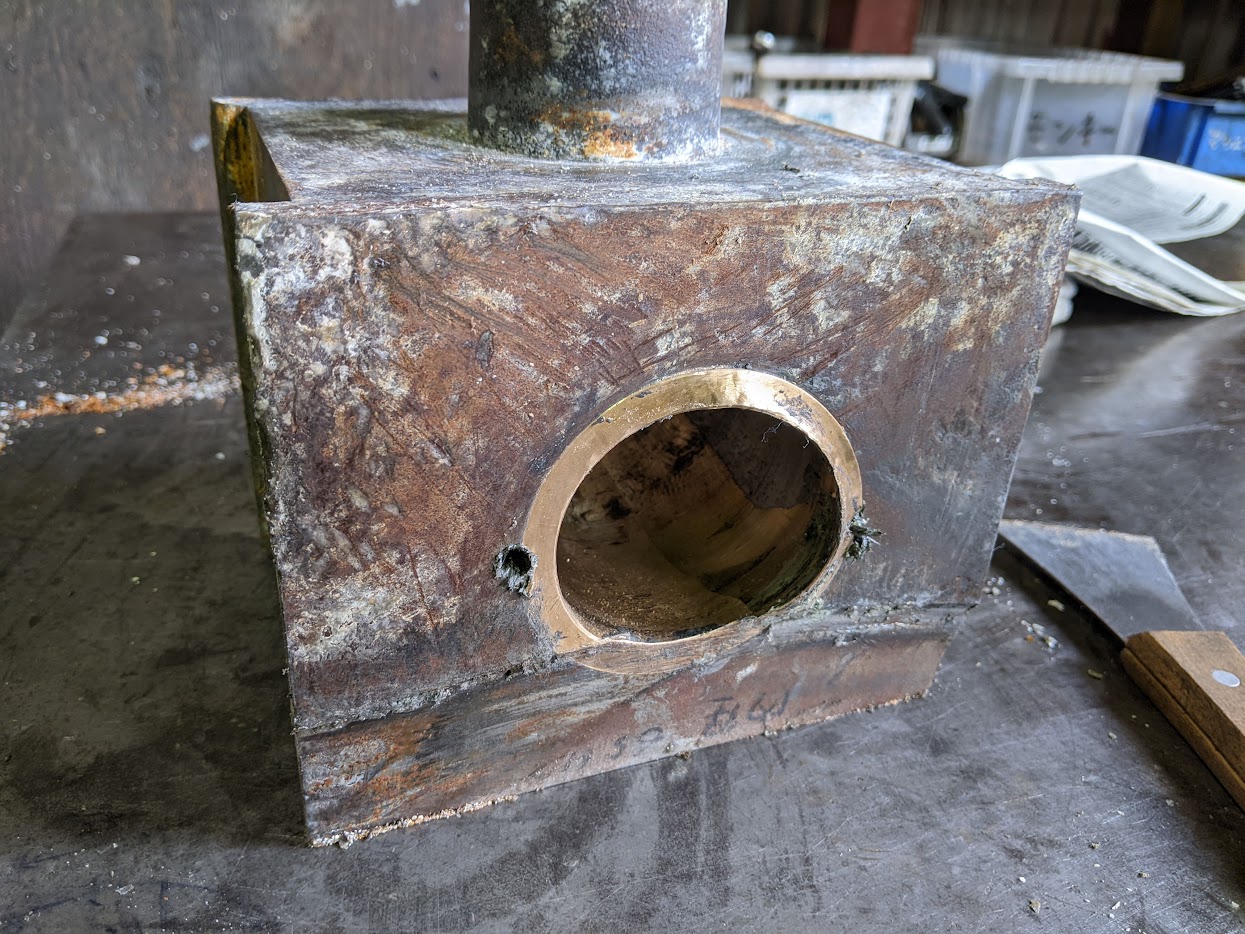

『軸受がかなり傷んでいるのでブッシュを入れ替えて欲しい』 とのことでお客様が軸受を持って来られました。 現物を確認すると、なるほど・・・長年頑張って支えて来た事が分かります。 持ち込まれた軸受。 軸受本体も傷んでいますが、中の砲金部分の摩耗が激しいです。  砲金の一部は完全に肉が無くなり、 軸受本体にまで摩耗が入り込んでました(^^;)  先ずは砲金部分を外してみないと現状が分からないので傷んだ砲金を抜き取ります。 砲金を取り外した後。 本体もかなりエグレていました。  取り外した砲金。 なかなか凄い状態です(^^;) 軸受として頑張って長年支えて来たのが分かります。  取り外した本体と砲金部分を一旦スケッチします。 本体側のエグレた部分はそのままでは使うことができないので、内径とツバの部分両方ともに修正加工を行います。 その修正加工寸法に対して砲金側の加工寸法（組込みは圧入実施）を決めて加工を行いました(^^) 修正加工した本体（左）と製作した砲金ブッシュ。 この後圧入＆セットボルト加工を行います！  ブッシュ圧入完了！ 効き代いい感じで圧入できました(^^)  ブッシュ回り止めも取り付けて修理は完了です！  本体外側の摩耗は触ることができませんが、軸受としての機能はバッチリ復活できたのでこれからまた頑張って活躍してくれると思います(^^) |
|
| |
