特殊３本ロールベンダー修理②設計＆部品製作 |
|
|

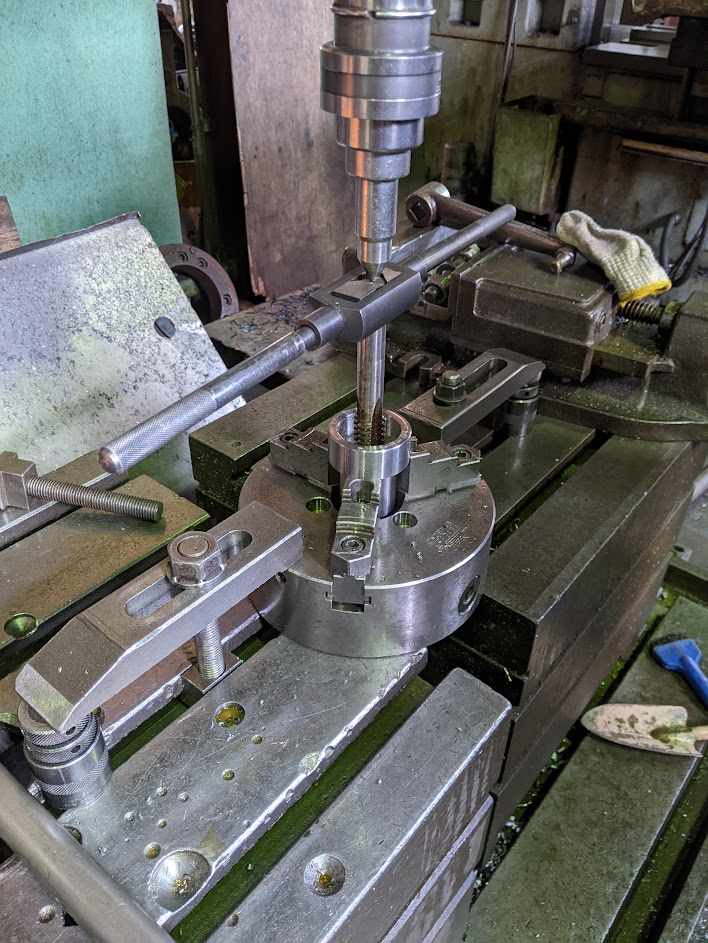

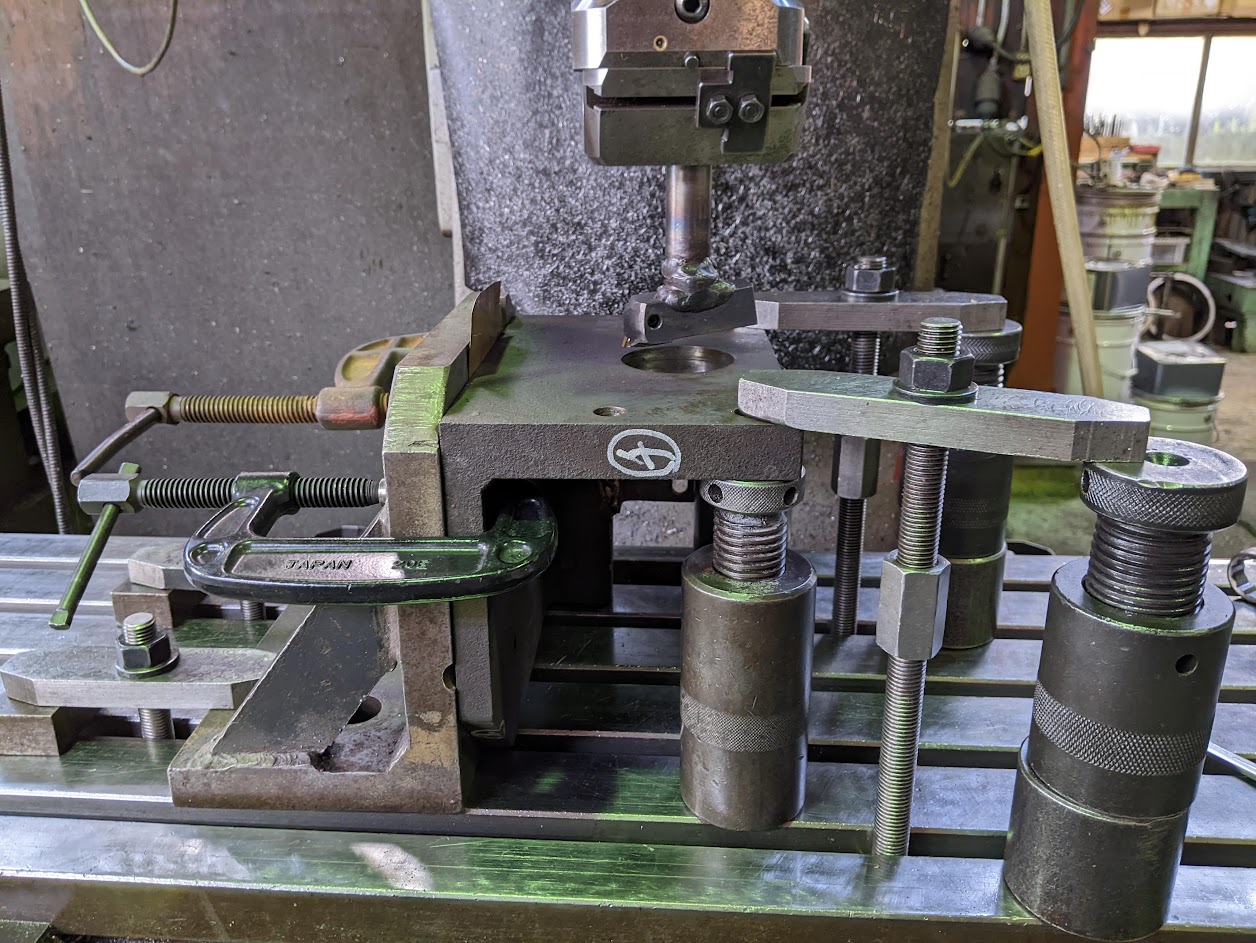

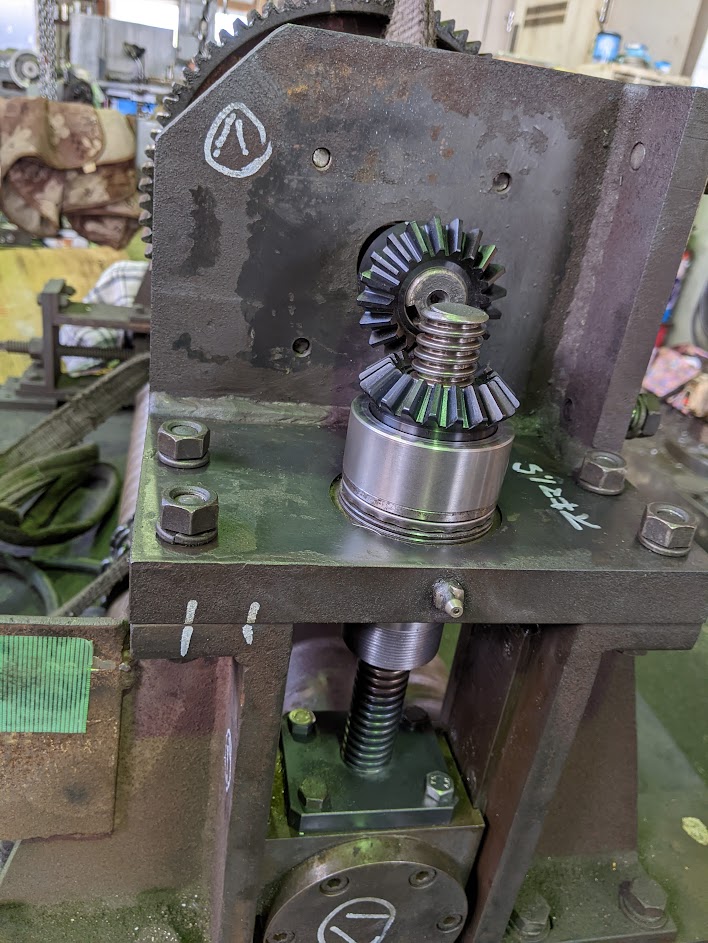

３本ロールベンダーの上ロール上下昇降装置が損傷していた為、今後損傷しないように現物を活かしつつ改造設計を行い、それに伴って部品製作図を作り加工を実施。 歯車ホルダー兼、軸受兼、ナット（台形ネジのTM25×５、右と左）や、歯車、他を製作しました(^^) 新作した部品にタップで台形ネジ加工中の写真。 （TM２５×５、右ネジと左ネジ）  現物のブラケットをフライス盤で改造加工。 精度を出す為、正確に段取りして加工します。  製作している部品。 （写真は加工途中の状態） この他にも別のパーツに修正加工を入れています。  各部品を仕上げる前に一旦仮組みし、 位置関係を確認。 この状態で高さ方向や奥行方向の位置関係を 確定させて仕上げ加工を実施。  位置関係は基本的に設計図通りでOKなのですが、場合によってはシム調整が必要だったり、そもそも一旦組んでみないと分からない場合もあったりするので、今回のように仮組みして確認することも多々あります。 ちなみに今回は調整無しでOKでした(^^) 現物を活かした修理の為、『パッと見』はそれほど変化が無いように見えるのですが、チカラの伝達力や保持力は現物より確実にアップされています(^^) また、写真には写っていませんが、高さ方向の調整が歯車同士で簡単にできるように現物に修正加工+部品追加しました！ この後は最終組立て＆調整に入ります(^^)/ |
|
| |
