特殊ベーンポンプのスプライン軸製作 |
|
|

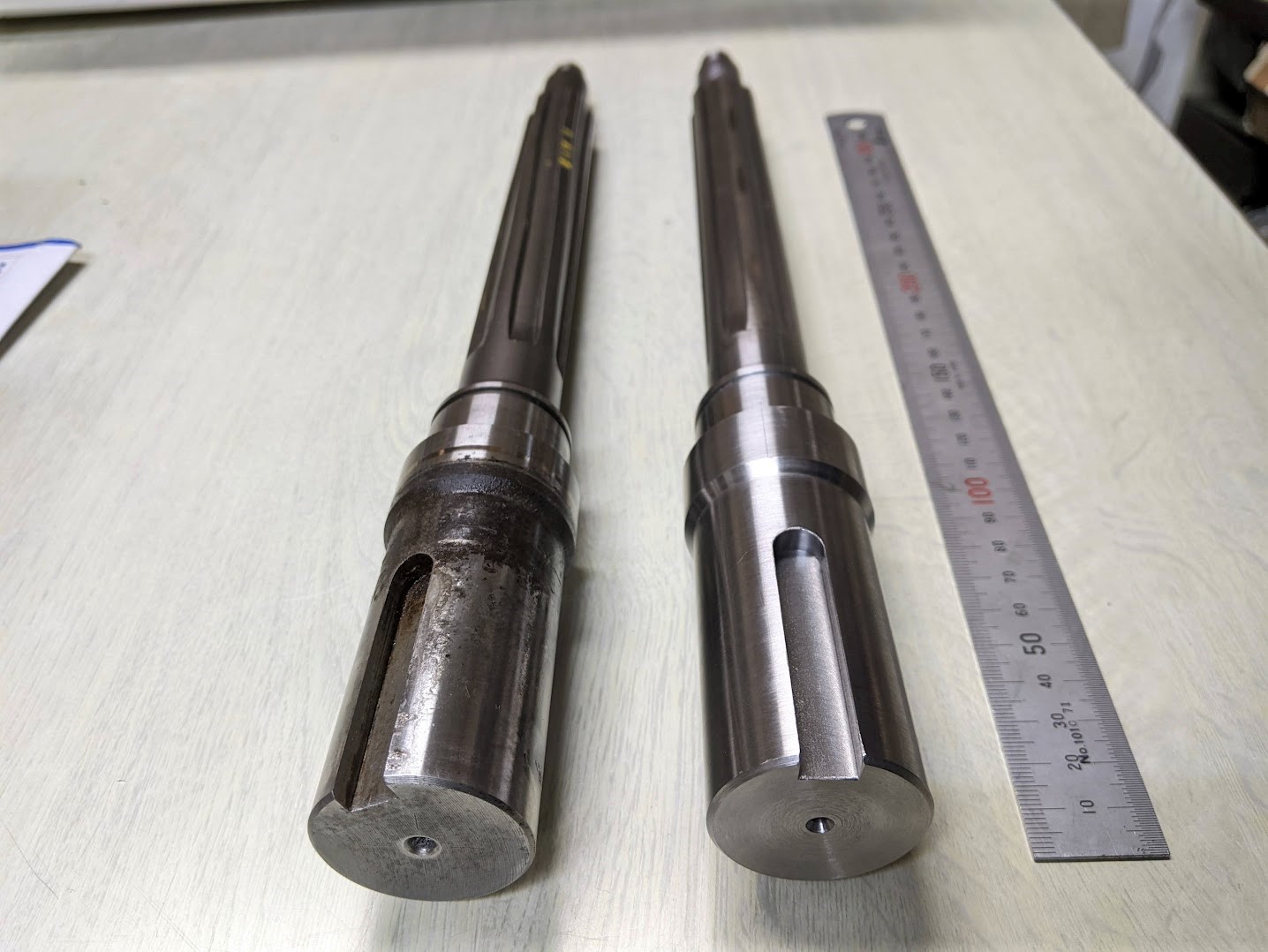

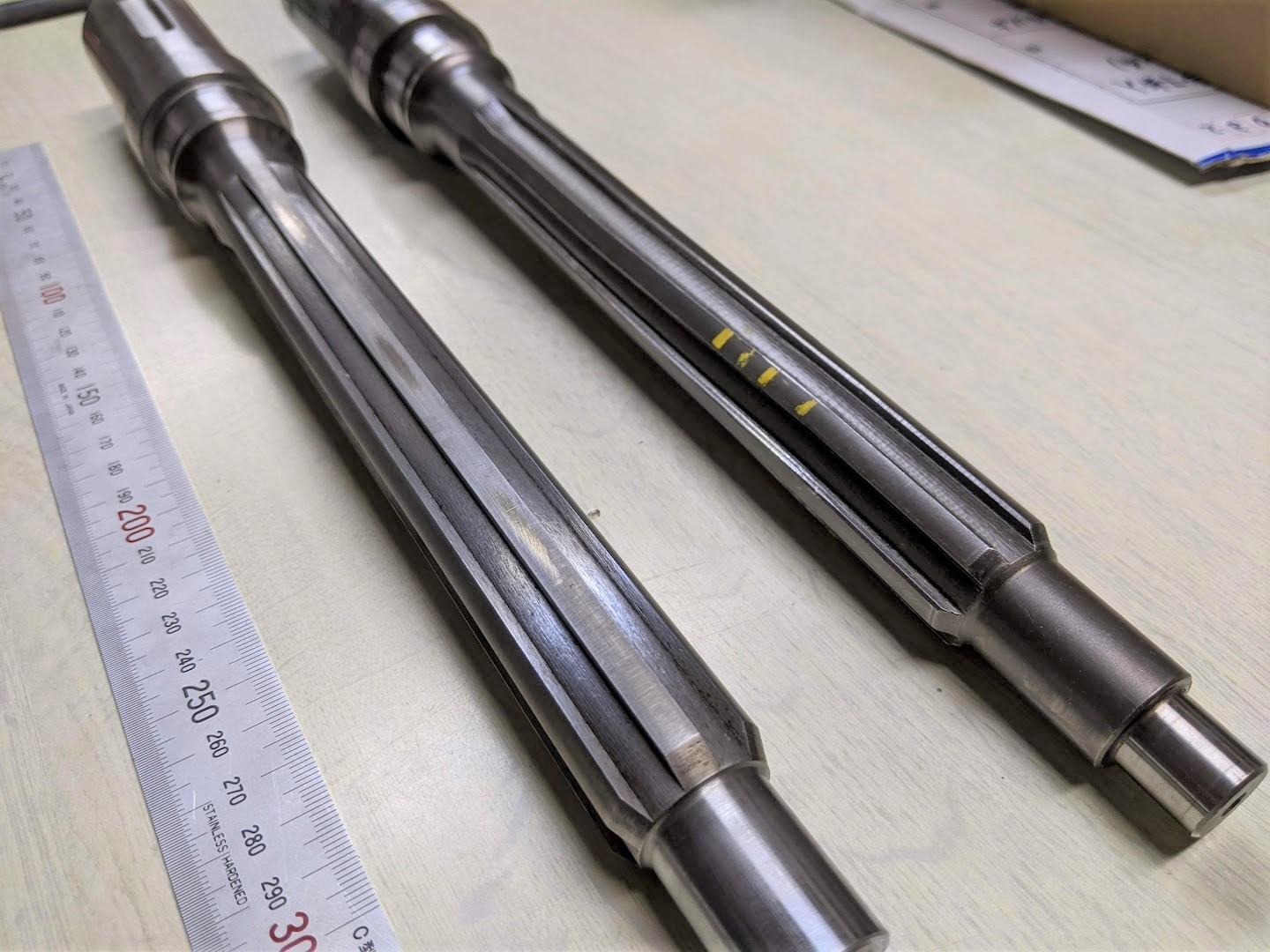

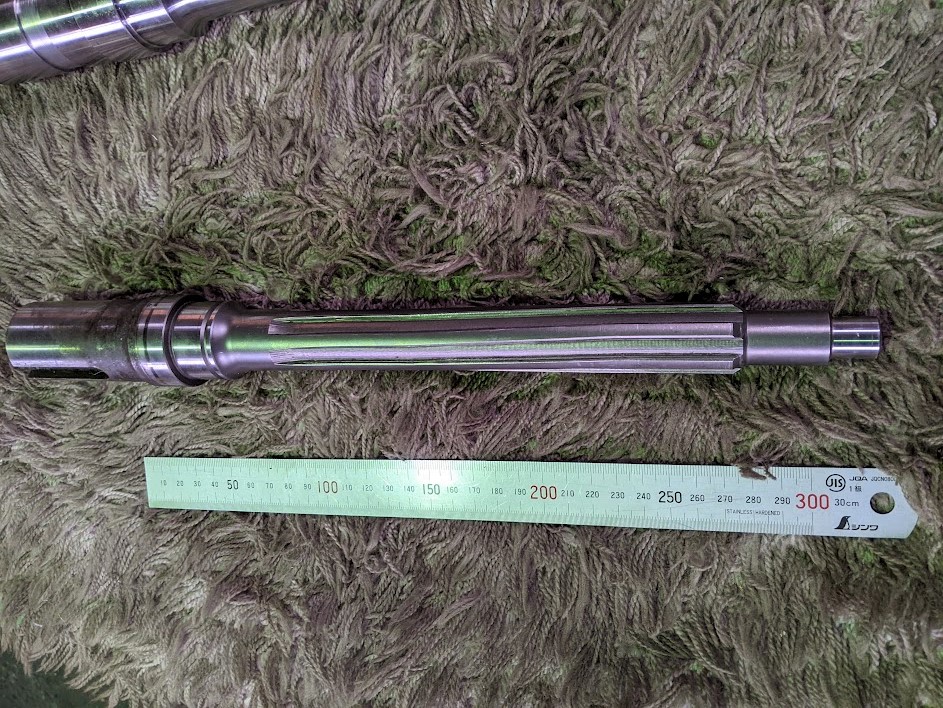

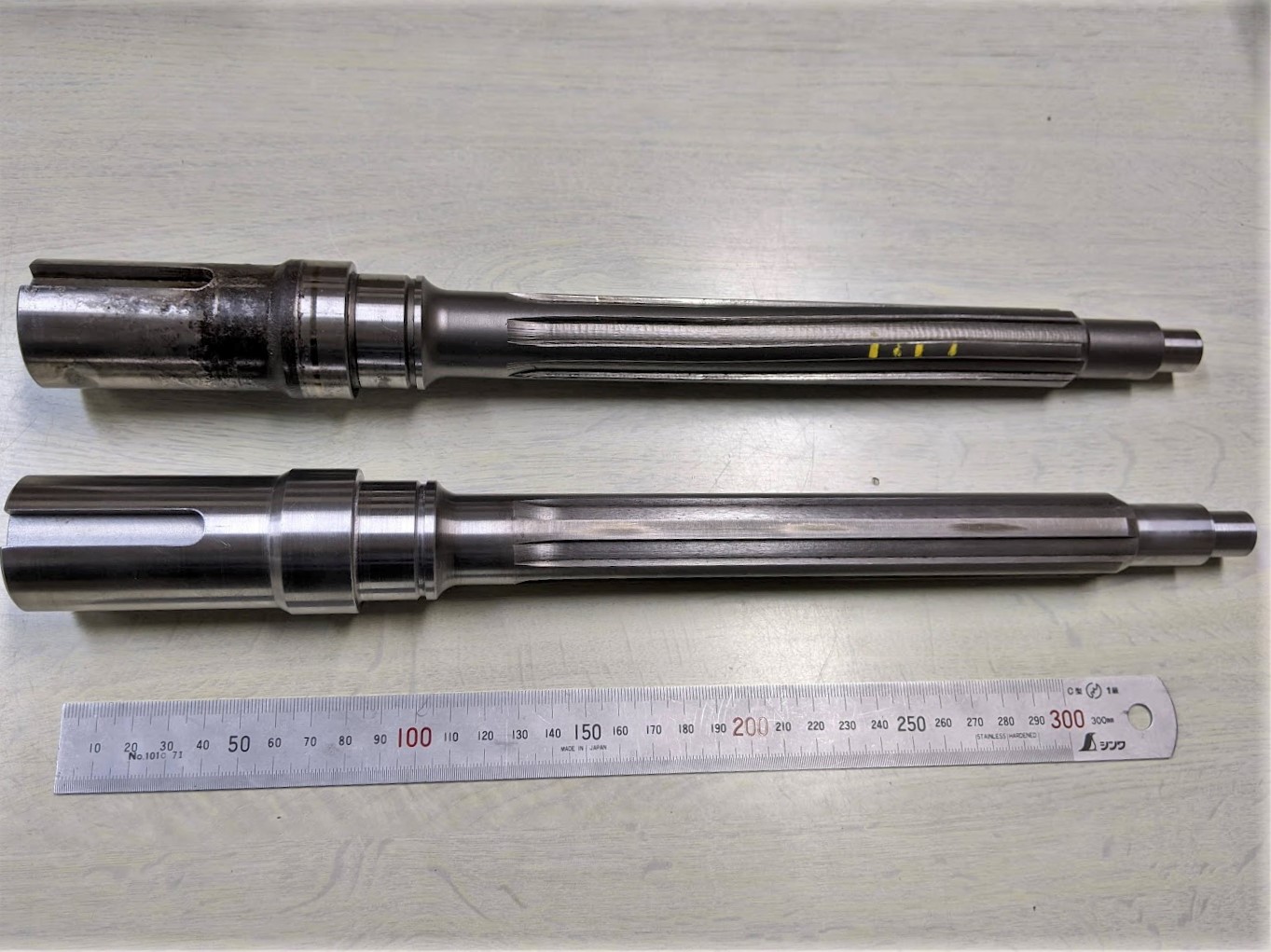

『ポンプ軸が傷んでポンプが使えないので軸を作れますか？』 とお客様から依頼を頂きました(^^) ポンプはかなり昔に製造された特殊なベーンポンプでした。 現物を確認すると、なるほど・・・。 写真ではちょっと判りにくいと思いますが、軸に加工されているスプラインがねじれて曲がっていて、羽根（ベーン）が入らず使えない状態になってました。 軸自体も摩耗し、スプラインも傷んでいたので修正することはできません。 そこで現物をスケッチしこれと全く同じ軸を作る事にしました(^^)/ 持ち込まれたベーンポンプのスプライン軸。 見えにくいですがスプラインがかなりねじれてます。  現物をスケッチして図面化。 材料を選定し汎用旋盤と汎用フライス盤で丁寧に加工を実施。 この加工での最大のポイントは「スプライン加工」になり、スプラインの加工方法は様々な方法がありますが、今回はスプラインの形状に合わせて刃物を今回専用に製作。 また、軸径に対してスプラインの長さが長いため特殊な治具を一式作ってフライス盤に段取りして慎重に加工しました(^^)/ 現物のスプライン軸（上）と、 今回製作したスプライン軸（下） バッチリ加工できました(^^)  現物のスプライン軸（左）と、 今回製作したスプライン軸（右） 軸の一部は硬質クロムメッキ処理しています。  今回製作した軸（左） スプラインもバッチリ再現できました(^^)/ 相手の羽根もスムーズに入りました！ スプライン部分は高周波焼入を行っています。  今回は特殊な修理でしたが、キレイに完成したのでお客様からも喜んで頂きました(^^)/ お客様の要求に無事に応えることができて良かったです(^^) これからも様々なご要望に精一杯対応して参ります！ |
|
| |
