減速機のギア修理②ねじ歯車の歯切前加工

減速機の破損したギアの現状を丁寧にスケッチし、取付ピッチ等から加工寸法を決定したので材料を手配して歯切り前加工を実施しました!

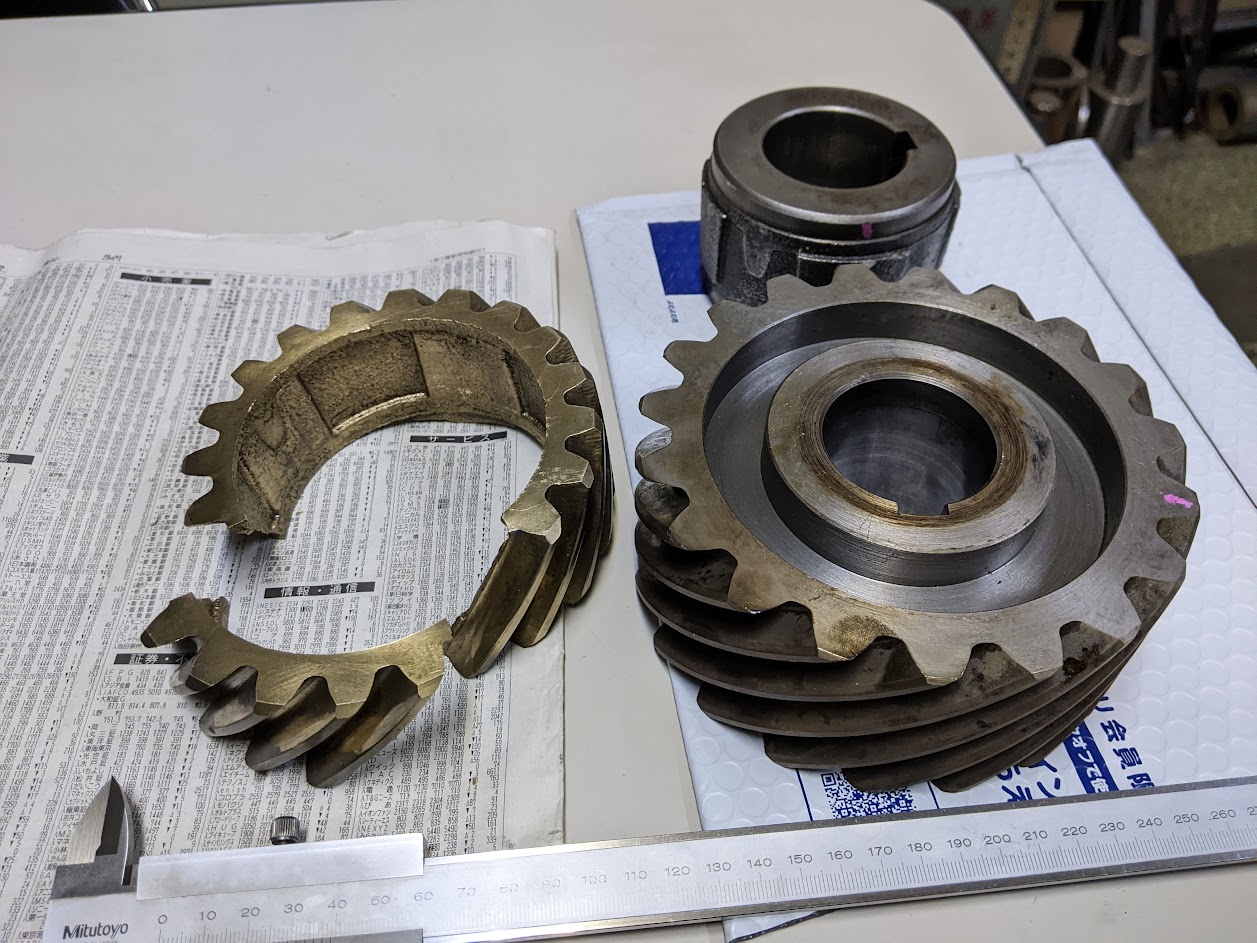

破損したギア(左)とその相方のギア(右)
右上の部品は破損したギアの中心に入っていたボス。
減速機の中の歯車が破損したため修理依頼を受注。砲金のねじ歯車が真っ二つに割れていました。

破損したギアは写真のように中心にボスがあってその外周に砲金系統を巻いて製作していましたが、今回新規に製作する分は一体型で行きます(^^)/

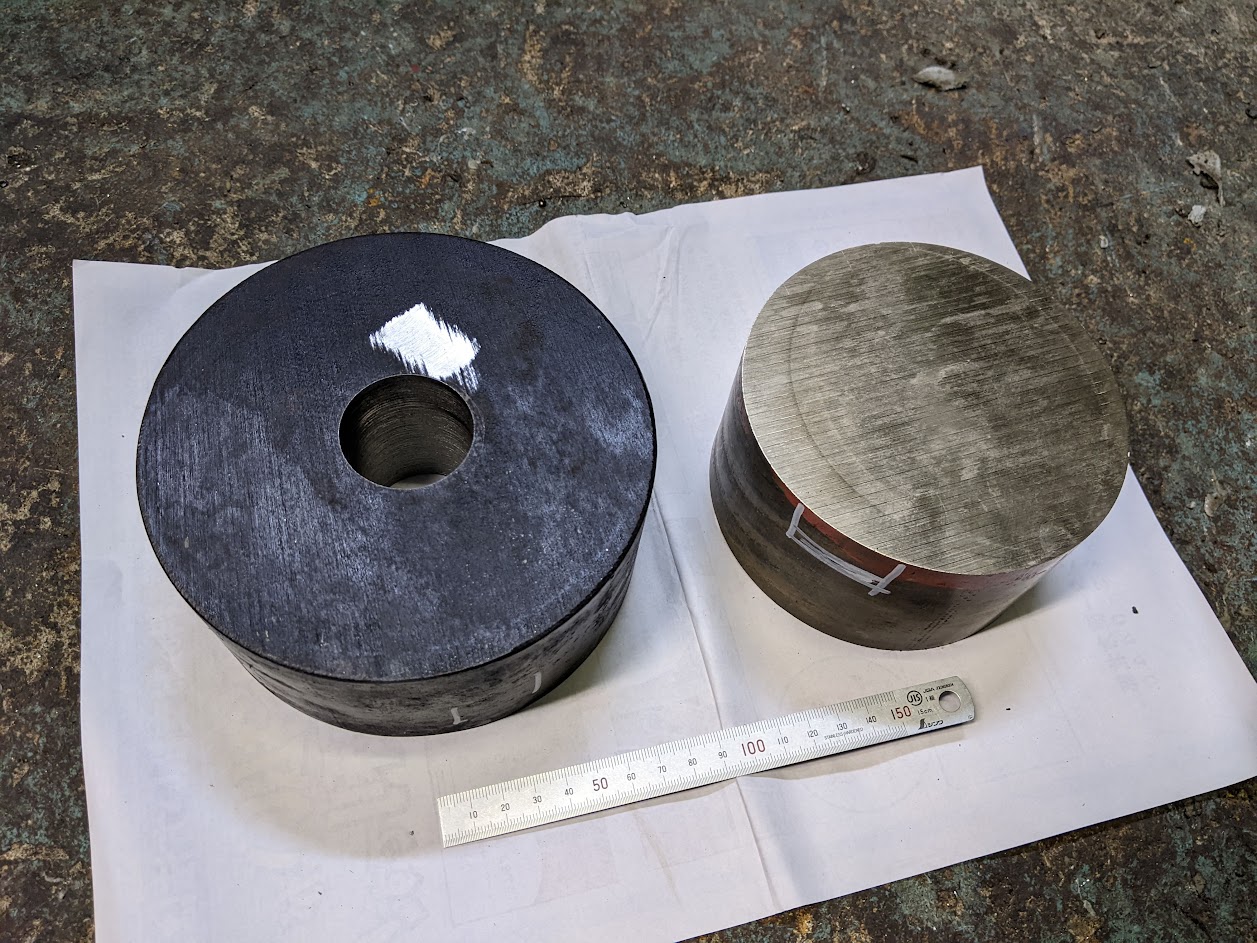

破損したギアの素材(右)とその相方ギア(左)
破損し難いよう砲金系統の中でも特に強度の高い材質を選定。
その相方も合金鋼に熱処理を加えた素材(調質材)を使用しました。
ねじ歯車の素材(鉄と砲金)を手配して歯切り前加工を行います!

材質の選定においては経験値をベースに色々な資料を参考にし、下調べを入念に行い今回の使用条件にベストと思われる素材を選定しました。

今回のようにお客様から材質の指定が無い場合も多く、『全て自己責任』での対応になりますので上手く動いてくれることを祈ります(^^)

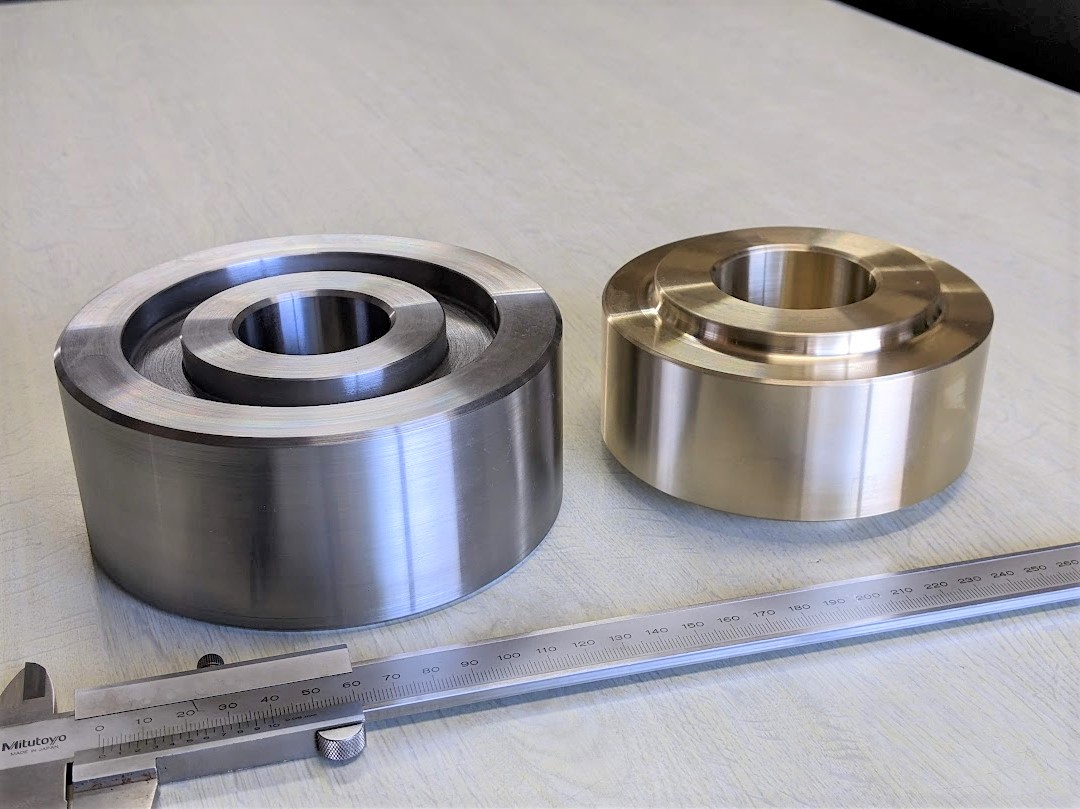

設計した寸法で旋盤で素材を前加工。
ねじ歯車を歯切り屋さんに切ってもらう段取りができました!

歯切り前形状に加工できたのでこの後は歯切り屋さんに引渡し、『ネジ歯車』にアップグレードしてもらいます(^^)/
