2023/1/14
|
|
鉄筋切断金型一式修理②焼入＆研磨！研磨、ムズっっ。。 |
|
|

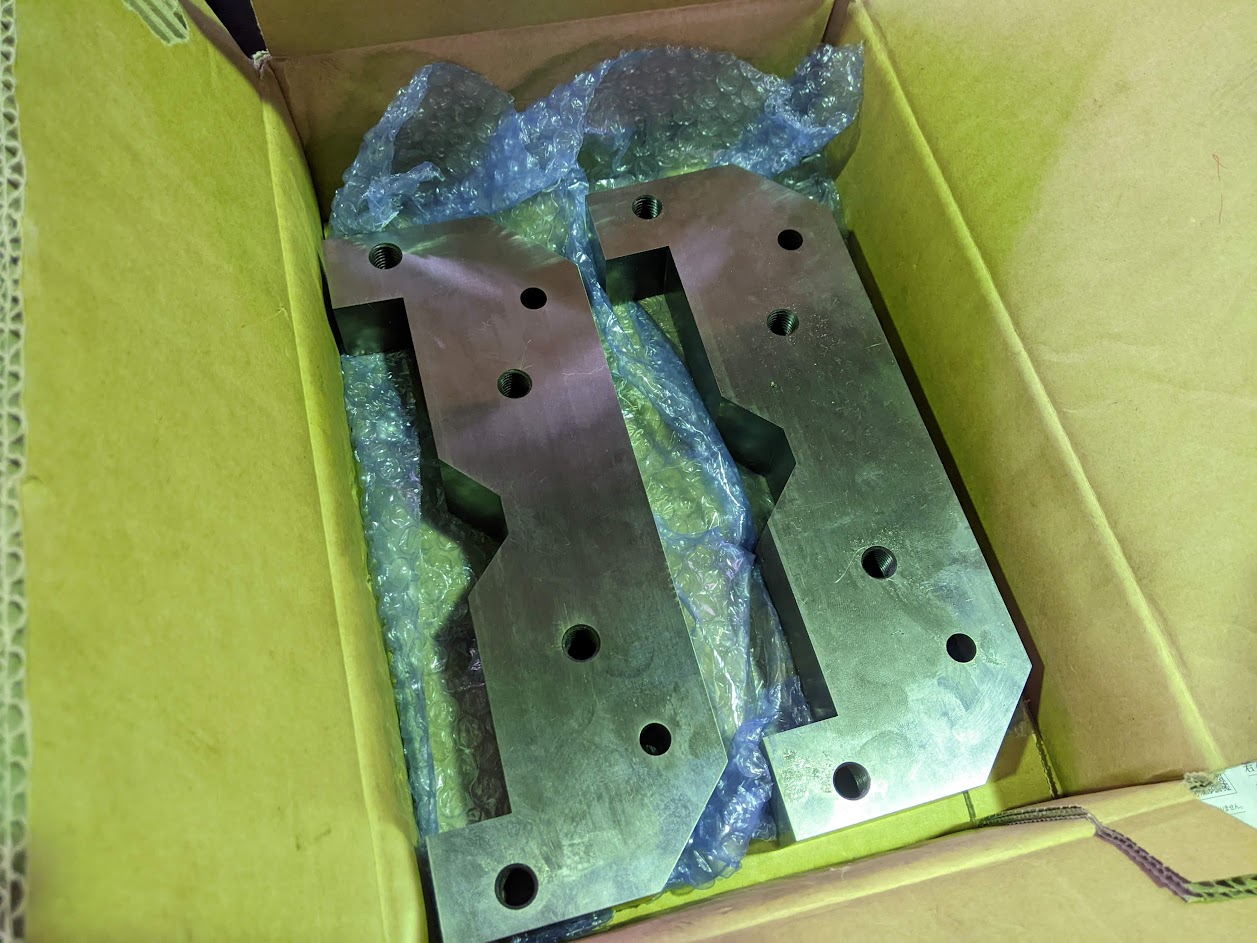

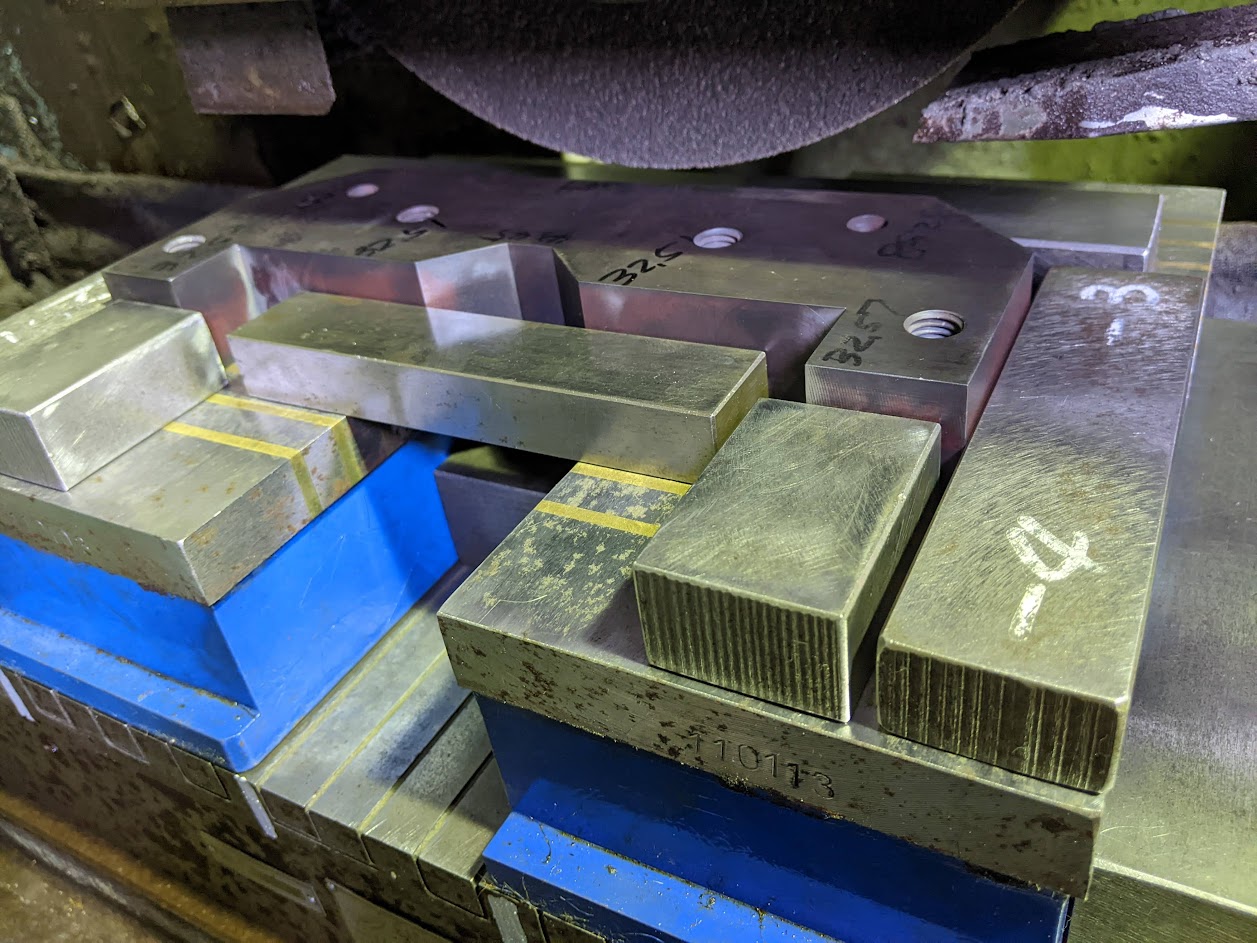

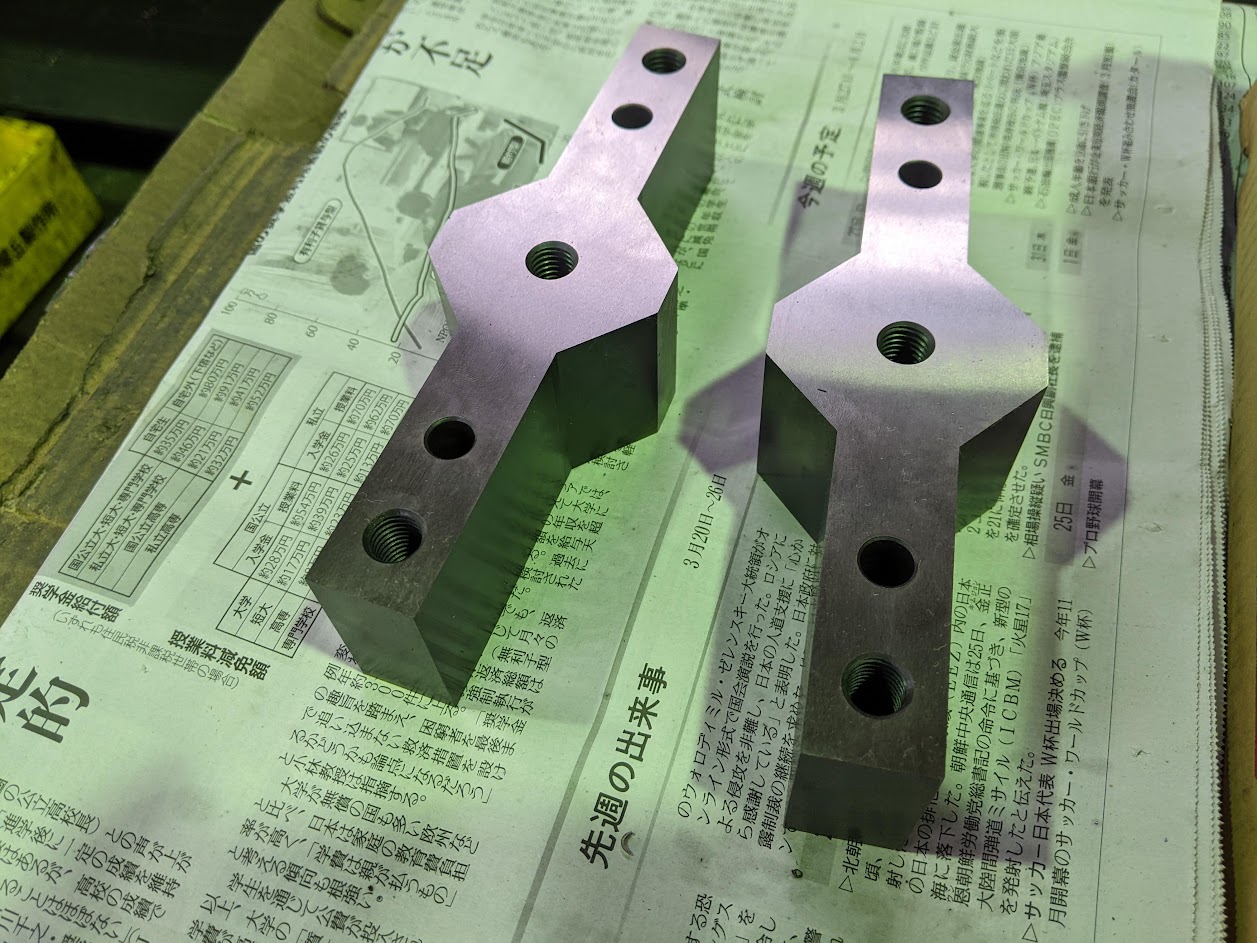

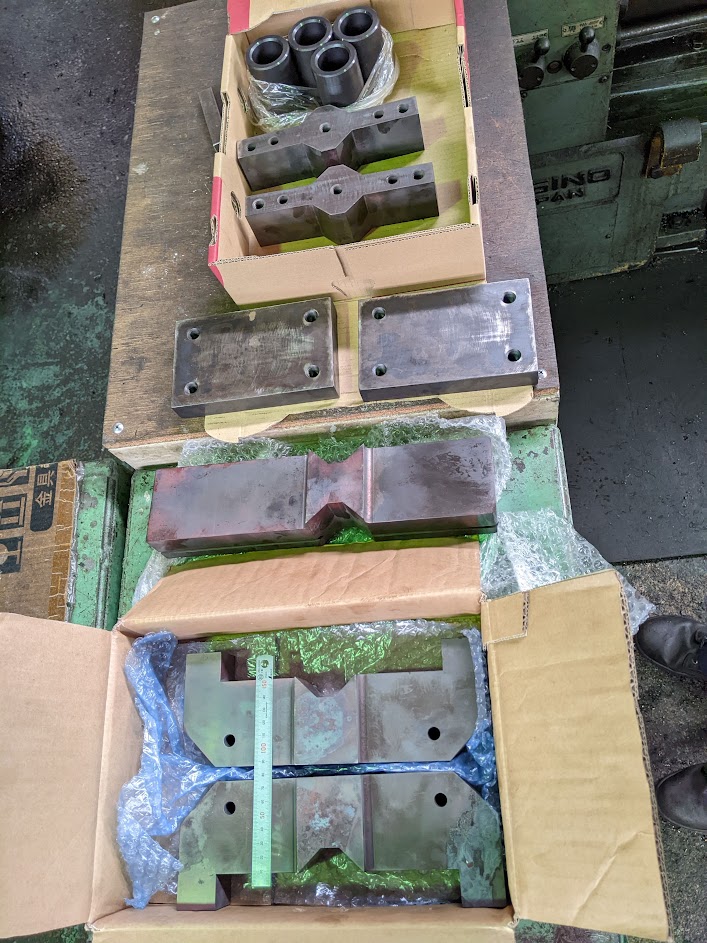

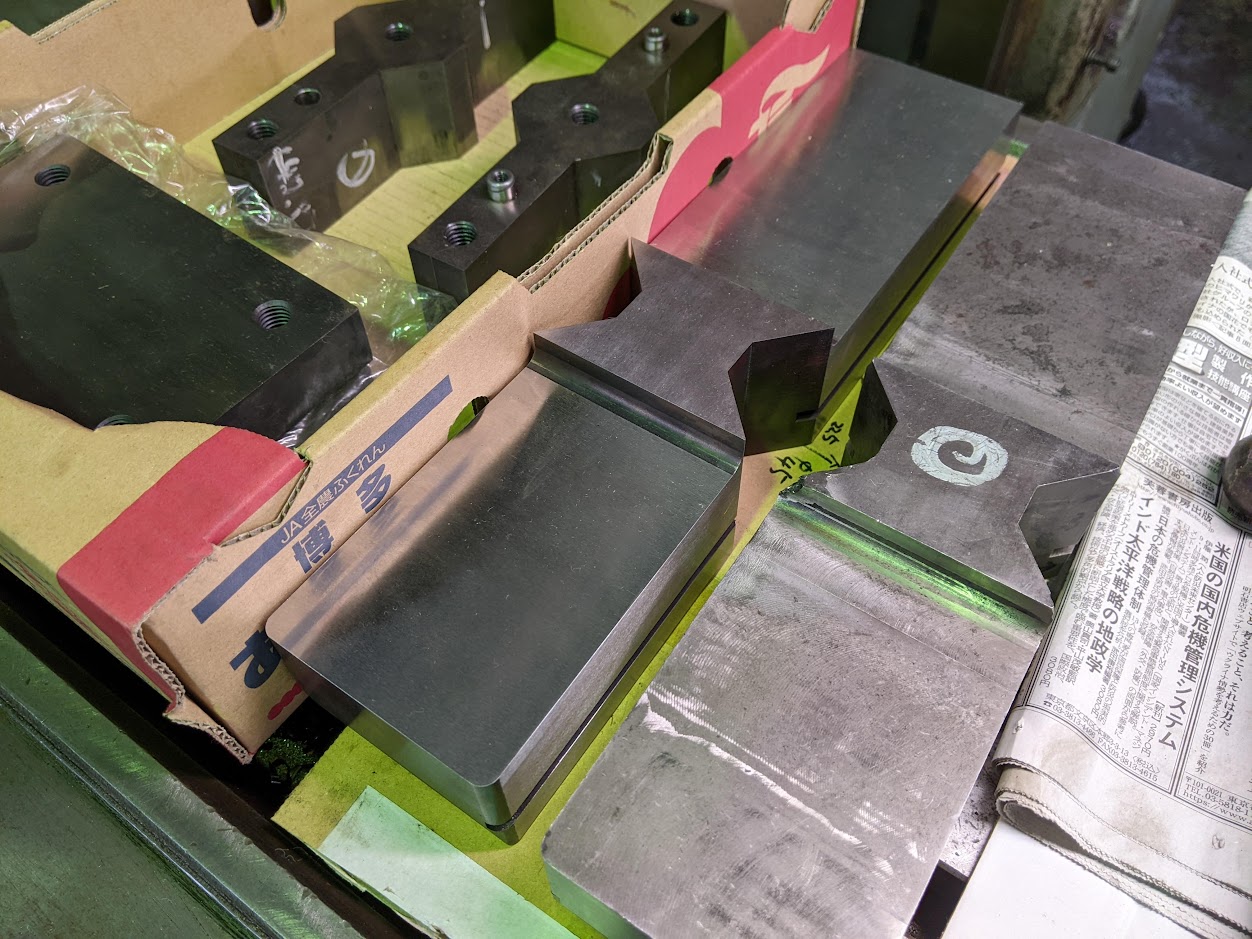

焼入れから戻ってきた鉄筋切断刃の部品達に研磨加工をして製品に仕上げていきます(^^)/ 焼入れから戻ってきた刃達。 カタチが様々で難しい研磨になりそうです(^^;)  平面研磨機に段取りして厚みの両面を研磨して行くのですが、凸部があるので単純にセットして研磨して完成！にはなりません(^^;) 今回は研磨機の磁石の定盤の上に更に磁石を乗せて上手いこと研磨していきます(^^) 製品の凸部を避けるために磁石２台体制で段取りします。  こっちの面はこれで普通に研磨できます。 んが！！この反対面が凸部があるので一気に難しくなってきます(^^;) 使用する研磨機は汎用の研磨機になるのでダイヤルゲージを駆使しながら凸部の際ギリギリを攻めていきますが、製品に砥石を突き当てたら大惨事になってしまうので慎重に慎重に研磨します！ 無事に研磨完了！！ 反対面はかなり慎重に研磨しました(^^;)  これも”刃”になります。 これは研磨し易かったです(^^)  右：現物 左：今回製作 この刃も中央に凸部があるので研磨がかなりし難かったです(^^;)  ブッシュ形状の物は旋盤上にて内径・外径を仕上げました！ 今回の研磨加工も形状が形状なだけに前加工時と同様、結構な時間がかかりましたが無事に研磨が完了しました！ 次はブッシュをプレートに焼き嵌めして”刃”達を組み込んで行きます(^^)/ ちなみにブッシュの焼き嵌めには”あの機械”が久し振りに登場します！ |
|
| |
