2022/6/5
|
|
材料搬出＆投入装置の設計・製作⑦積み込み＆現場設置工事 |
|
|

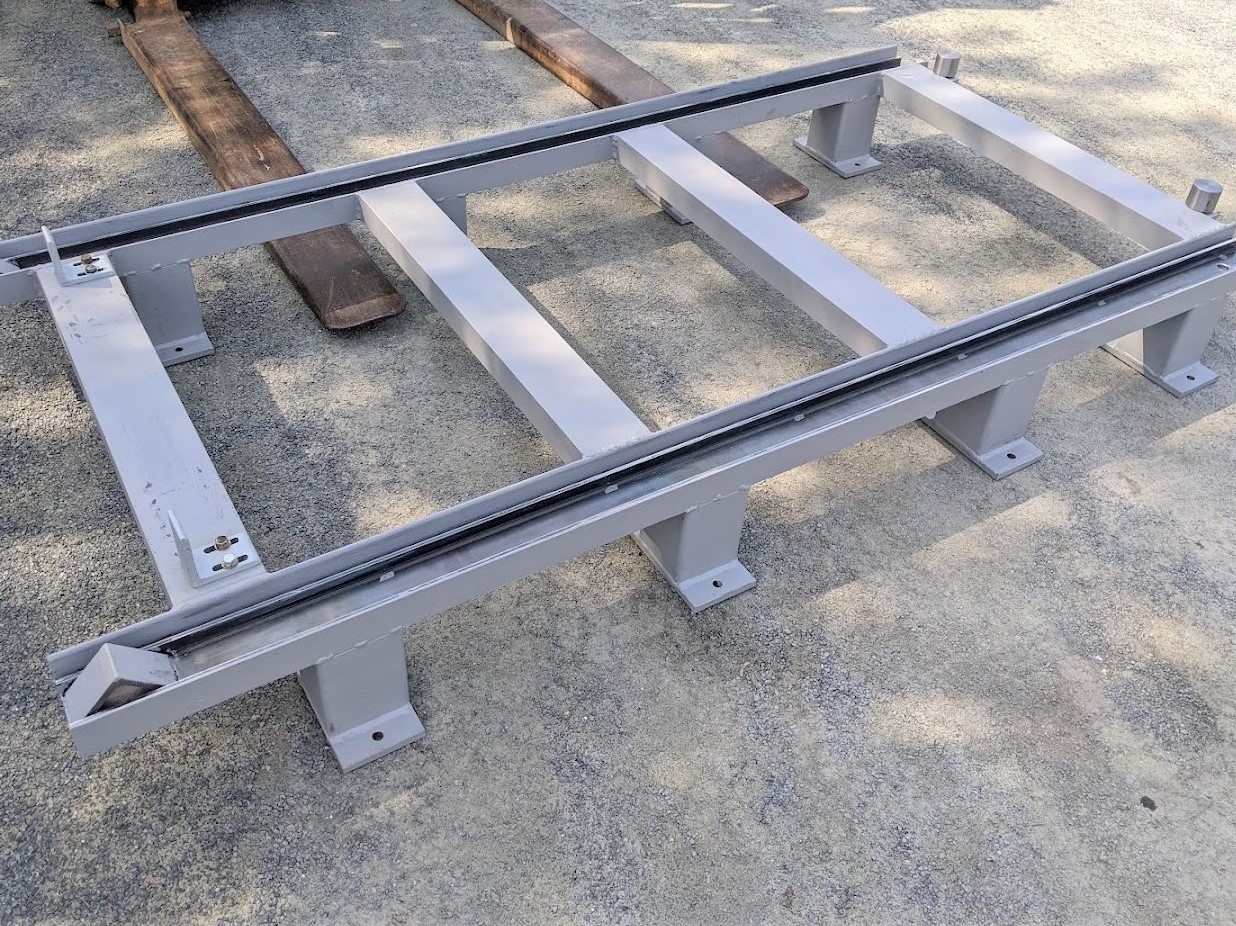

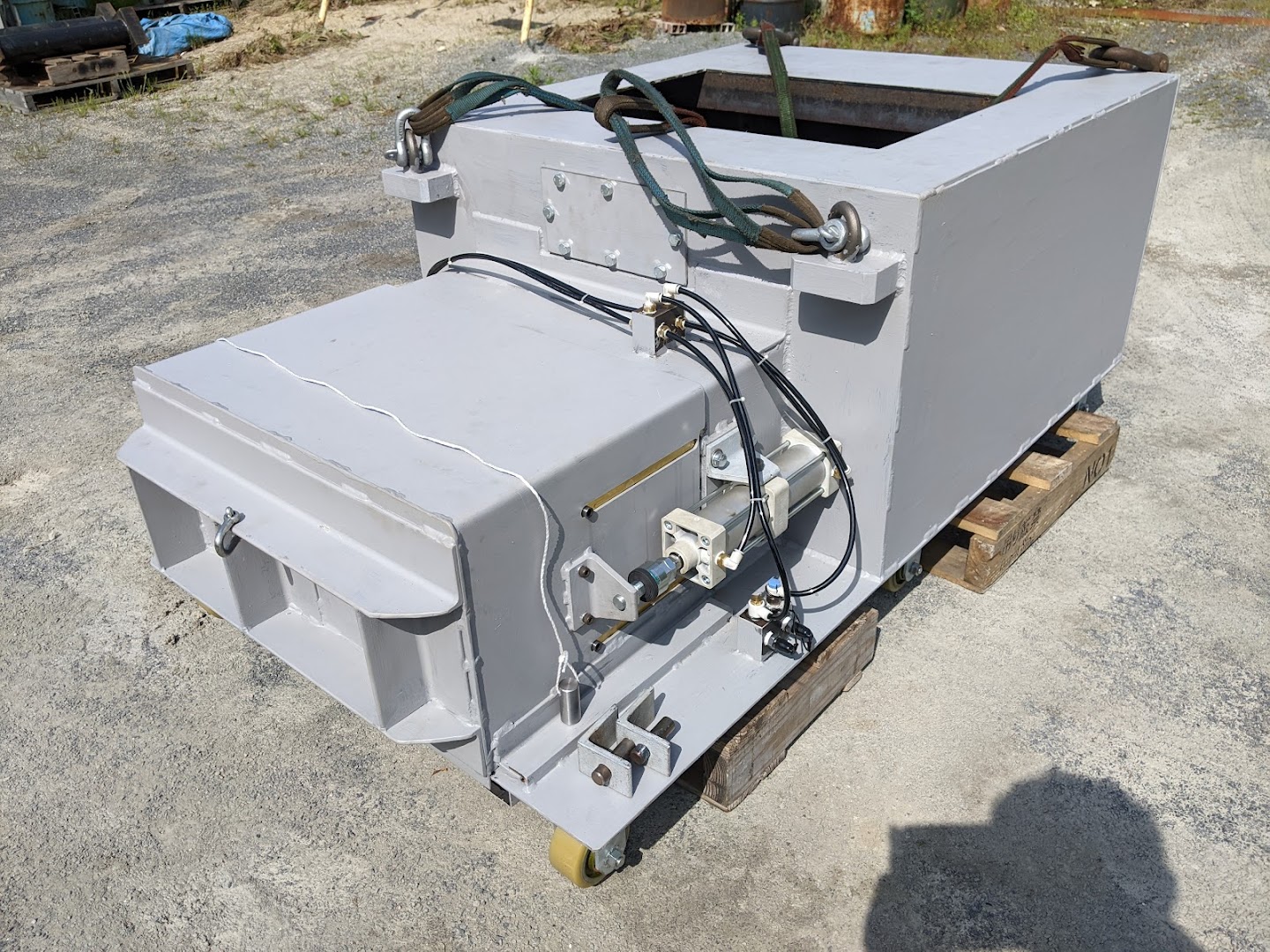

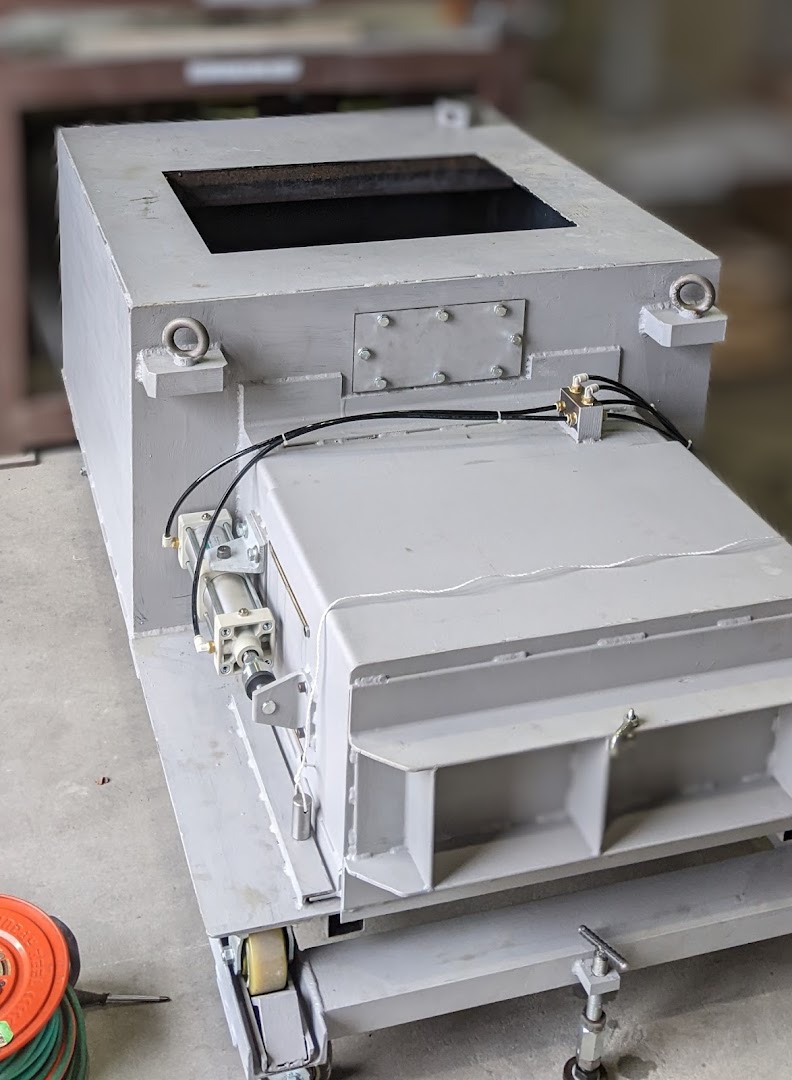

材料搬出＆投入装置の全ての製作が完了したので、一式をトラックに積み込んで現場に持ち込み⇒設置工事を行いました！ 台車本体をトラックへ積み込み前。 タイヤも６個付いていて、見た感じが小型のジープです(笑)  レール達も積み込み。 これは固定側のレールで、各足に２ヶ所ずつの計１６本の オールアンカーを現場で打ち込み固定します。  製作した台車、レール、落とし口、他の部品に加えて現場工事用の道具一式を積み込んでいざ現場へ！！！ 現場に到着後、最初にホッパーからの落とし口をボルトで固定したのですが、製作した落とし口が重たいのに加えてかなり狭いスペースでの作業だったので身動きが取れず苦労しました(^^;) 次に固定側のレールを装置の下に引っ張り込んで位置決めし、オールアンカーで固定。 地面に這っている既設パイプ達を人力で持ち上げて乗り越えながらレールを奥に奥に引っ張り込むのですが、これまた狭いスペースの為、アンカーボルト打ちも含め全て中腰の状態での作業となり苦戦しました(^^;) 固定側のレールが無事に設置できたので、そこに移動レールを接続。 接続部分を『ワンタッチ式で簡単に正確に』のコンセプトで製作したので、現場でも全く問題無く簡単に・正確に固定側レールと移動側レールを接続できました(^^)/ レールが設置された後、台車をレールにセットオン！！ すると・・・・見事キレイにレールに収まり、出し入れもスムーズで全く問題なくその機能を果たしてくれました(^^) 現場に設置したレールに台車をオン！ かなり良い感じにスムーズに動いてくれました。  スケッチの際に正確に高さ・幅・長さ等を測定したお陰で高さもギリギリでバッチリ納まりました(^^) と、言うことで、さかのぼる事約１ヶ月前。 ゴールデンウイークに現場設置工事を行いお客様に無事に引き渡す事ができました。 構想（最初の最初のスケッチ）から約3ヶ月。 長丁場での今回のミッションでしたが、無事に納める事が出来て良かったです！ これからも様々な依頼にしっかり対応させて頂きます(^^)/ |
|
| |
