2021/12/26

特大コードリール(ドラムリール)製作

短納期で電線巻き取り用の大きなコードリール(ドラムリール)の製作依頼をお客様から頂いたので加工しました!


短納期対応になるので、材料が福岡市に入る(大阪⇒福岡に配送)時間に合わせて引き取りに行きます!

片道1~1.5時間はかかりますが、こうする事で加工開始が2~3日早くできる為、短納期の場合はほぼ100%材料を各場所に引き取りに行っています。

外径はΦ500mm、軸を含めた全長は700mmで、Φ500外周にはR9xP18左ネジ加工があってこのネジ加工が難しかったです(^^;)

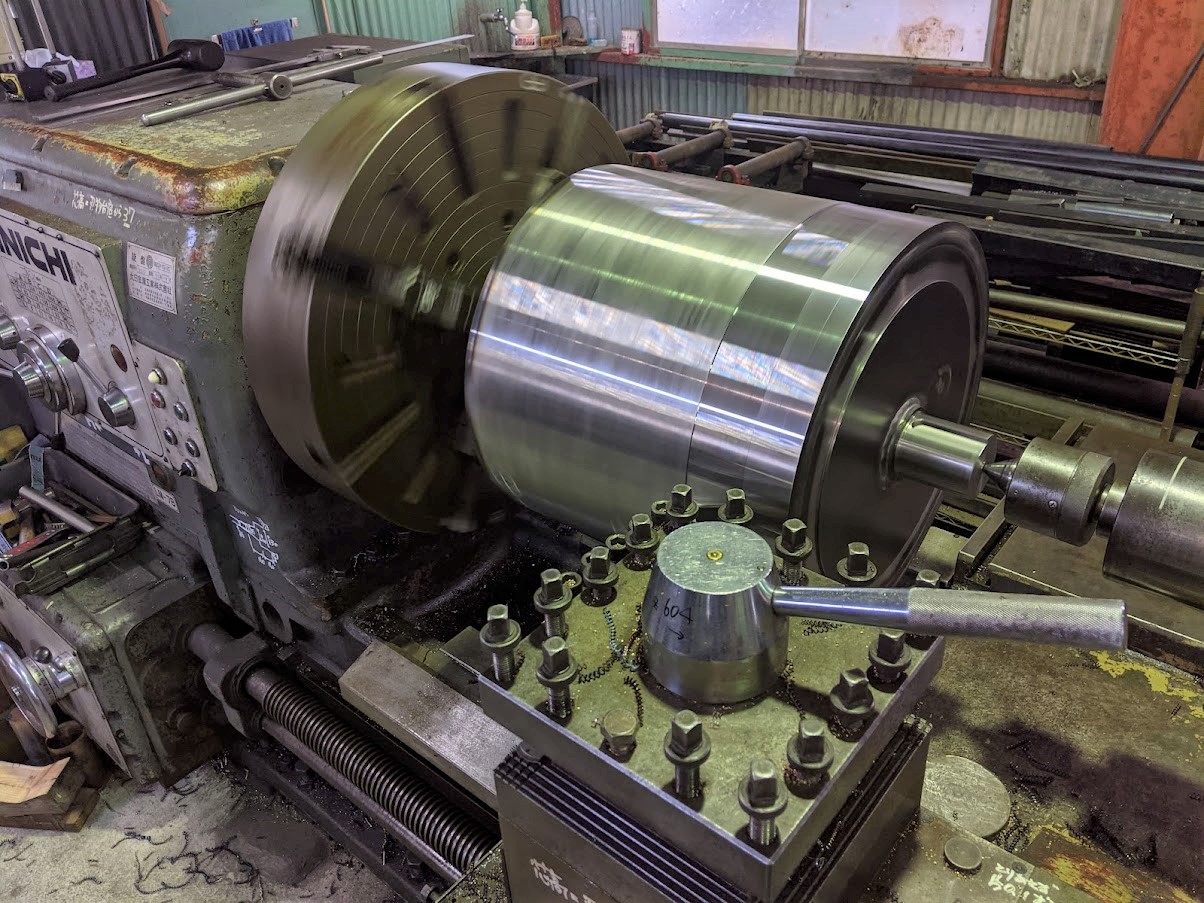

旋盤加工中。
この旋盤は往復台上の振りが750㎜程なので余裕があります(^^)
パイプ、鏡板、軸を各々前加工⇒溶接して旋盤とマシニングで仕上げ加工実施。


『R9xピッチ18の左ネジ』加工中。
この製品でこの加工が一番のポイントになります!

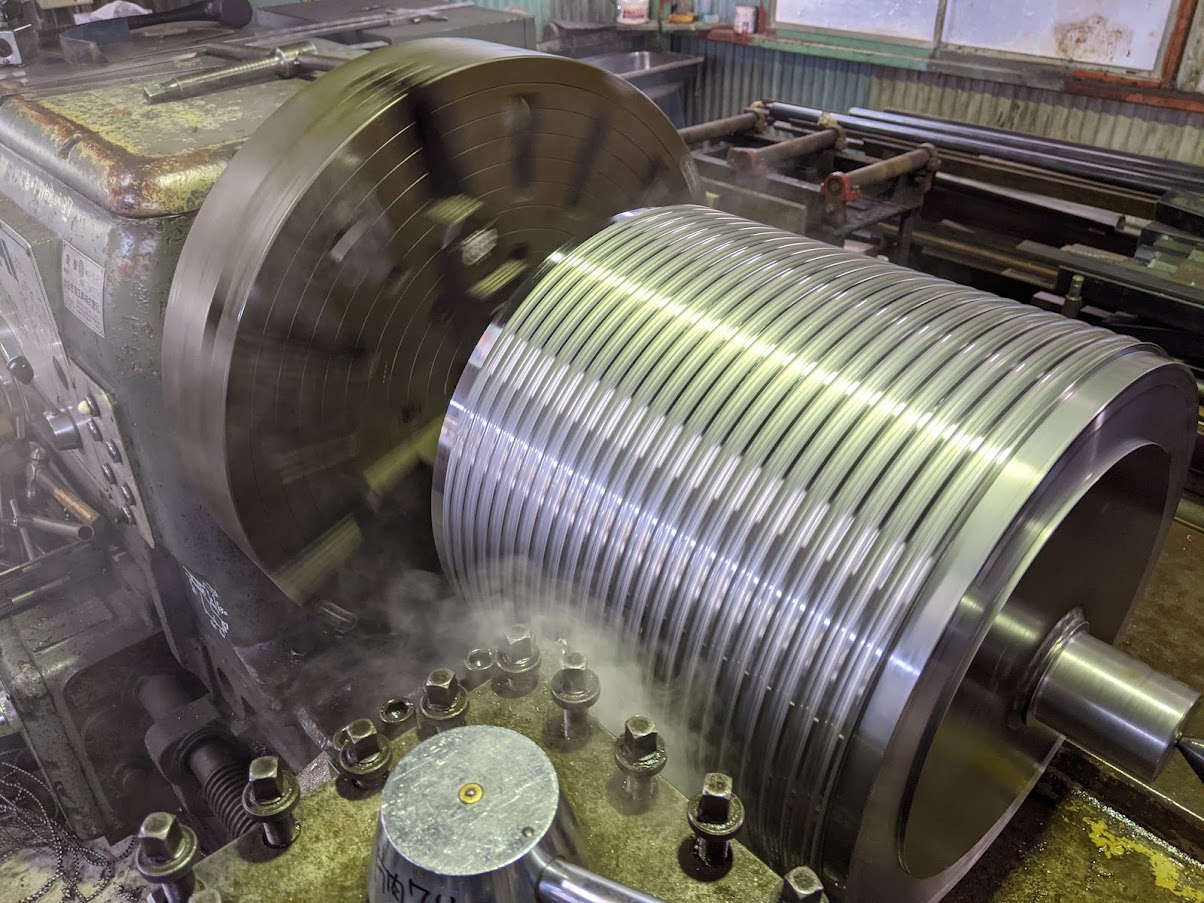

最大の山場、R9xピッチ18x深さ7の左ネジ加工。

ネジの所がいつも通りに削るとかなりビビってまともに削れず、工夫して削る必要があったのでやはり一番難しかったです(^^;)

また、軸にキー溝が付いているのですが、溝がリールの壁すぐ近くまで来ているので削る順番に注意しながら丁寧に加工を行い無事に品物にする事ができました(^^)


完成した特大ドラムリール。
大きなドラムリールが無事に完成!

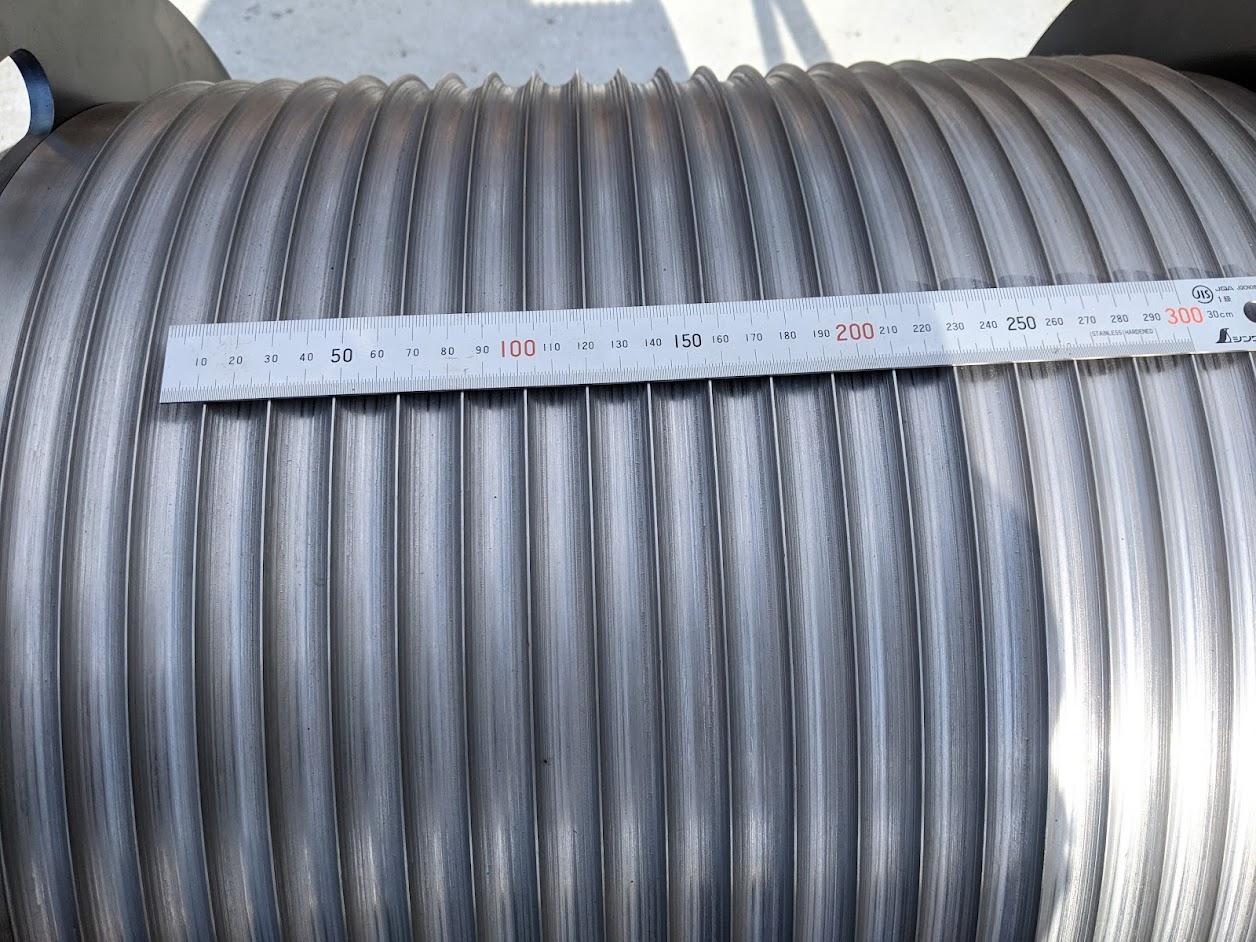

R9xピッチ18の左ネジ。
削りにくかったですが工夫して無事カタチになりました(^^)
ビビリと格闘しながら加工を工夫して左ネジ加工が無事に完成しました!

短納期対応となりましたが、今回も無事に任務完了できて良かったです(^^)/
