2021/12/12
|
|
大径用に改造した振れ止めの初陣です！(^^)/ |
|
|

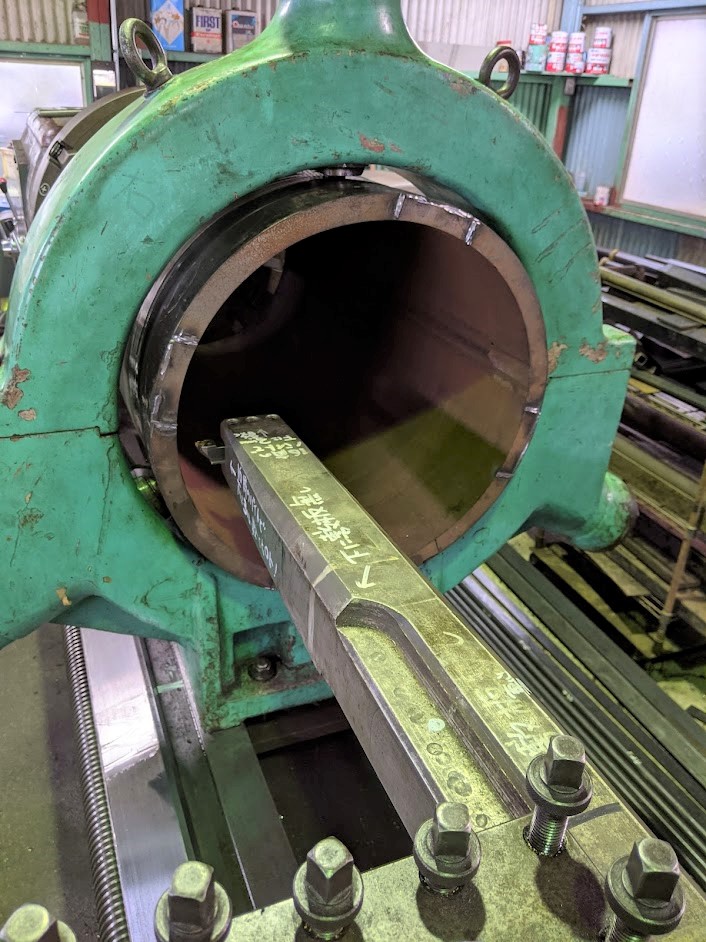

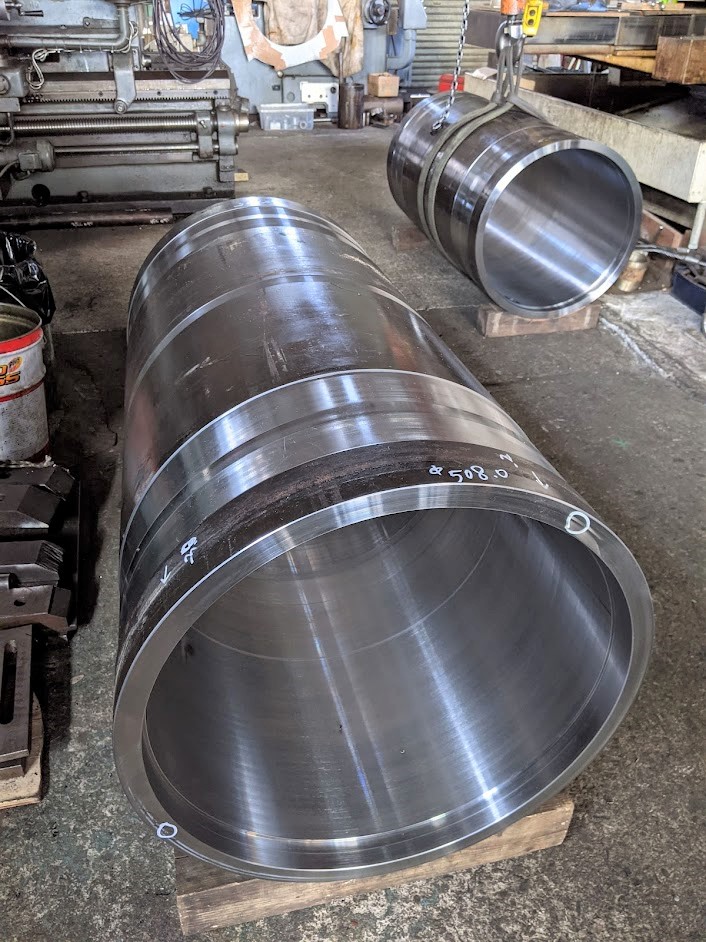

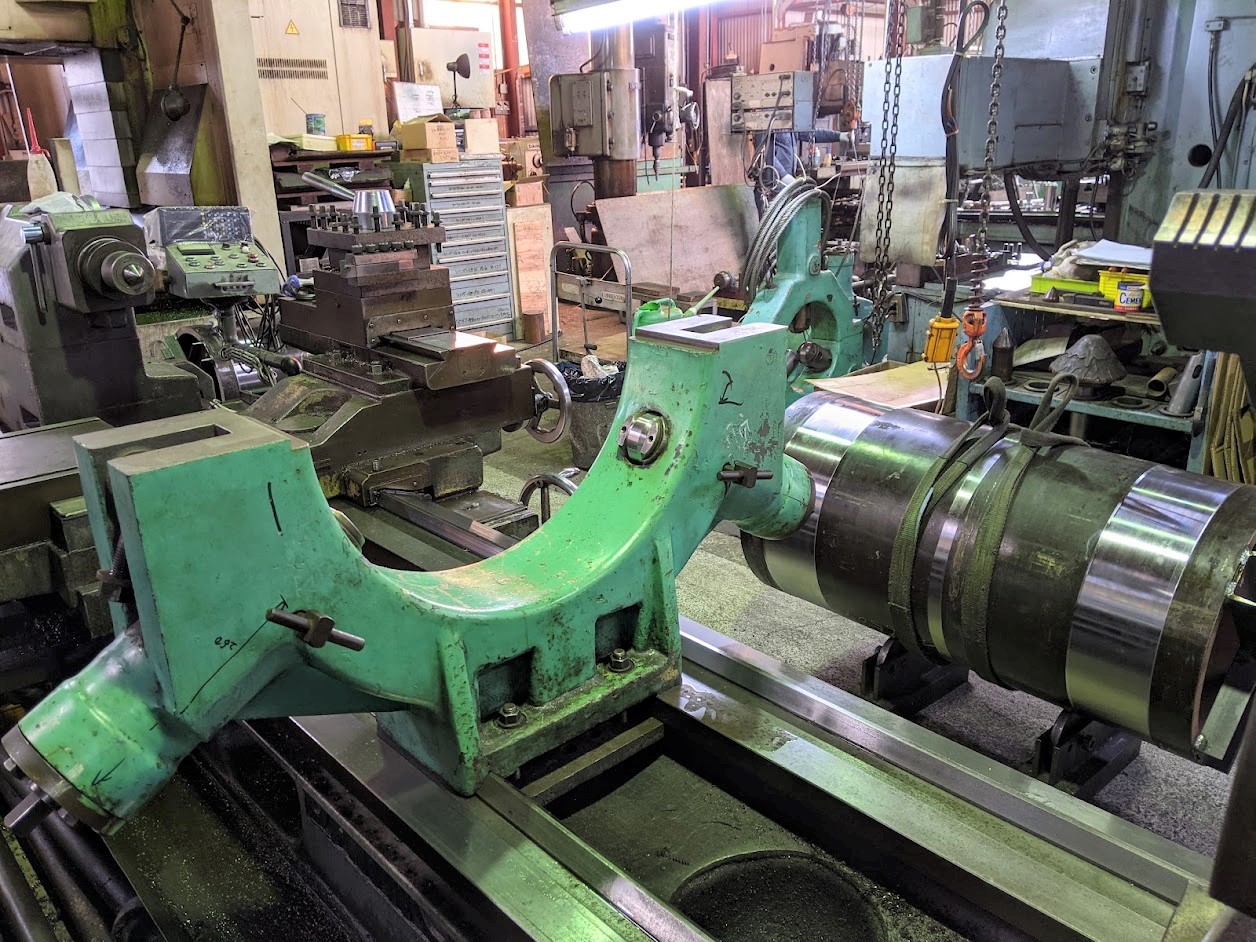

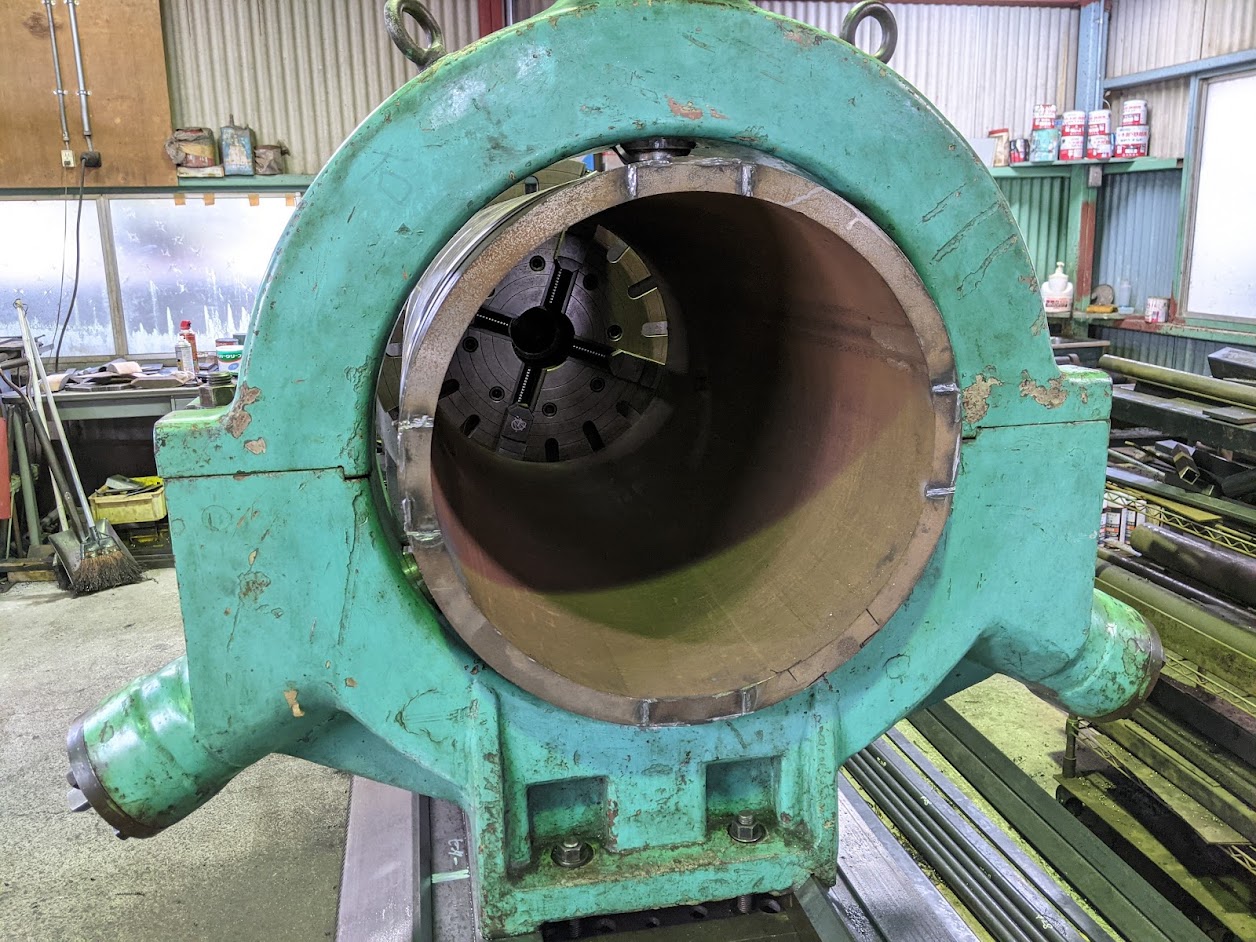

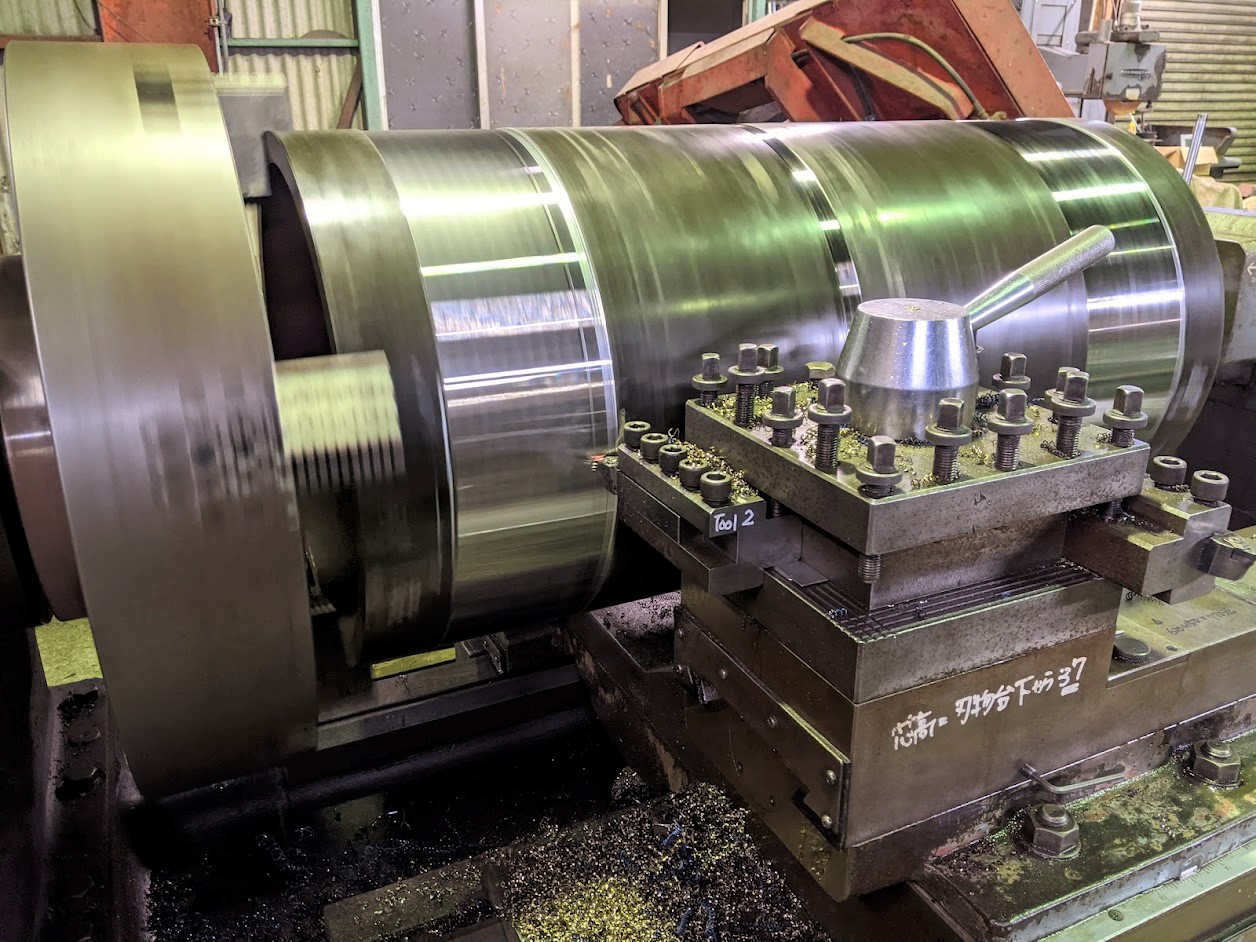

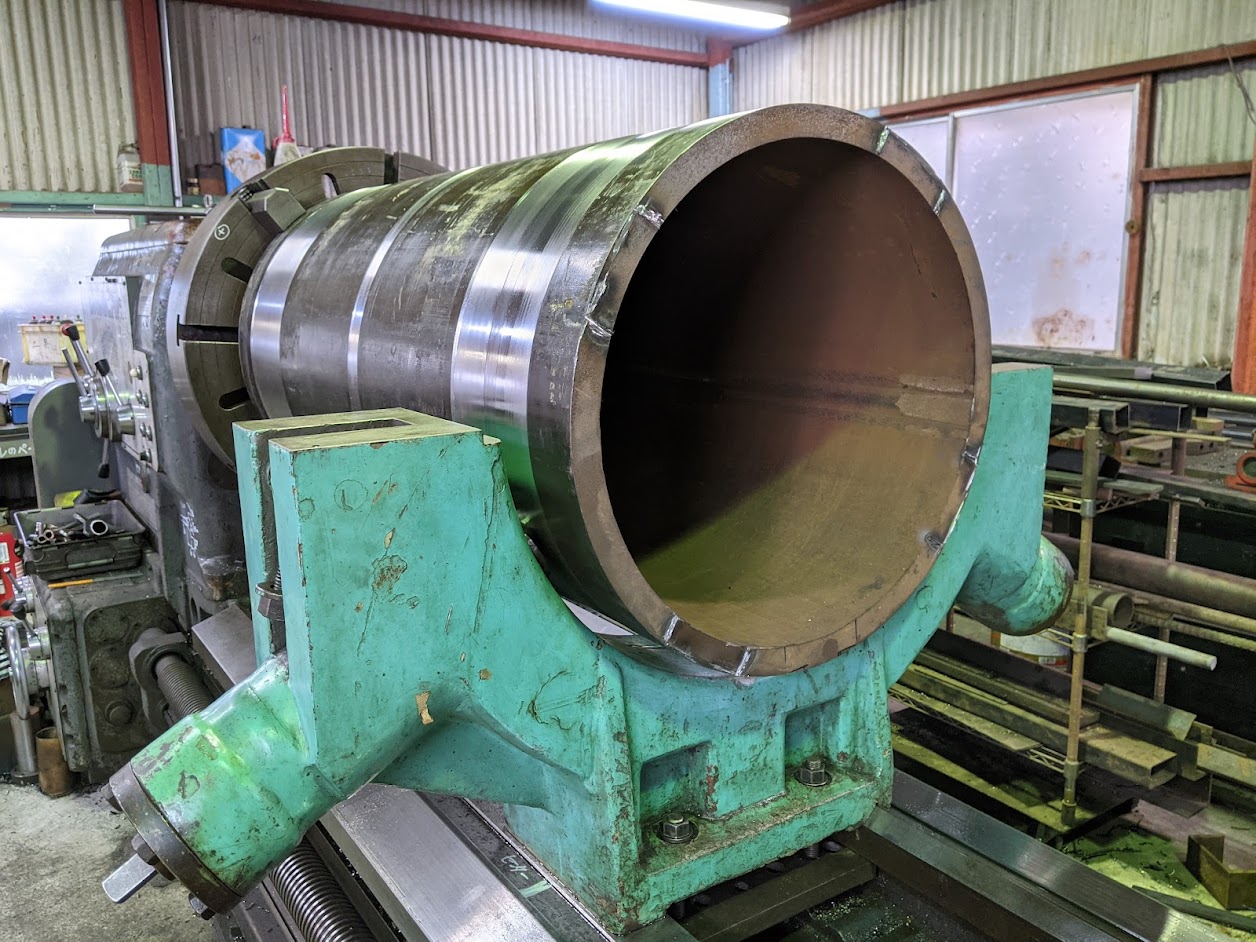

以前にブログで紹介した『振れ止めを大型用に改造！』が遂に初陣となりました(^^)/ 大径パイプを加工する為に振れ止めを改造したのですが、そのパイプが入ってきたので振れ止めを使って前加工して行きます！ 入荷したパイプ。 外径約Φ５６０ｍｍ、長さ１ｍ以上。 重量は約５００ｋｇもあります(^^;)  旋盤で振れ止め用＆芯出し用の加工を実施。  そしていよいよ振れ止めの登場です(^^) 振れ止めの下側を旋盤に段取り。 ローラーは加工したパイプ径に先に合わせておきます。  パイプを振れ止めにセット！ 大きいですね(^^;)  上の枠も取り付けて段取り完了です。 結構ギリギリですが無事にパイプをセットする事ができました。  この状態で内径を加工して行きます！ 大きな品物は全部が大きくなり、 内径加工用のバイト（馬力）もかなり大きいです(^^;)  前加工無事完了！ 振れ止めは全く問題無くスムーズに動いてくれました。 安定感もバッチリでした！  流石にパイプ外径がΦ６００クラスになると手が出ません（振れ止めMAXΦ５８０程度なので）が、今回は改造した振れ止めが活躍してくれて良かったです(^^) |
|
| |
