大きなフォークエンド製作 |
|
|

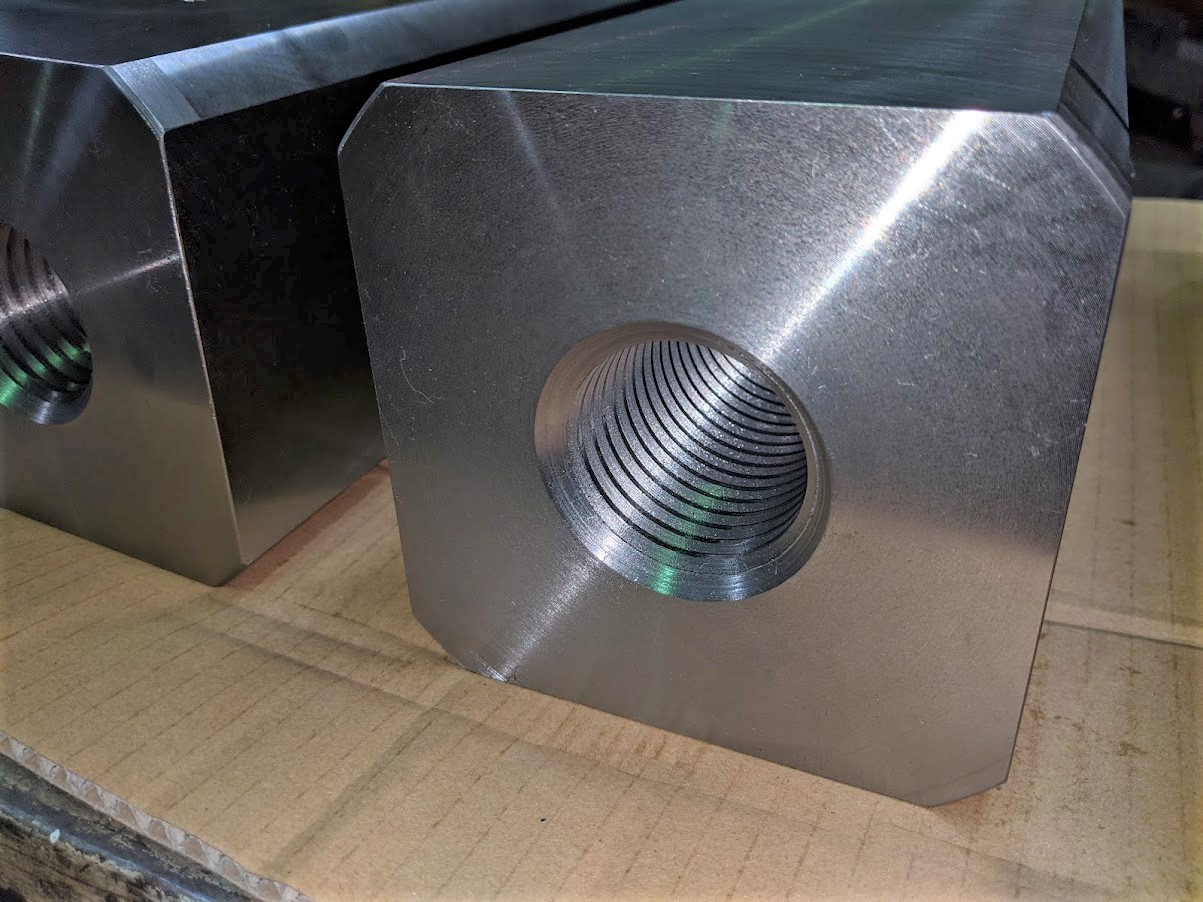

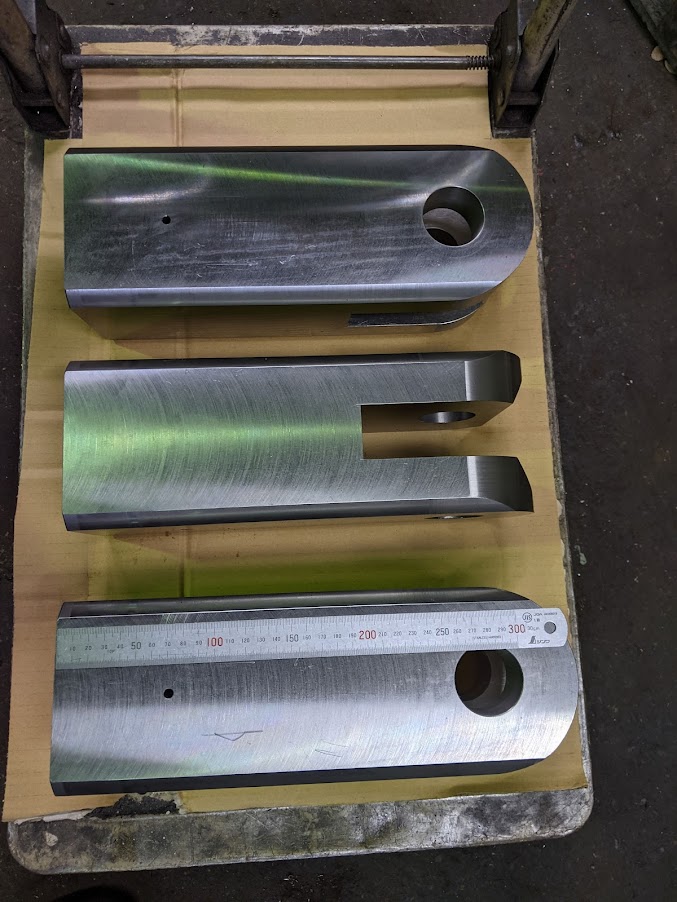

大きいサイズのフォークエンド製作依頼を頂きました(^^) 大きなサイズと言っても仕上がりで数十キロ程なのですが、普段から牟田鉄工で製作しているフォークエンドは人の手で簡単に持てる位の物が多いので大きな部類に入ります。 製作したフォークエンド。 旋盤・フライス盤・ボーリングで加工。  形はシンプルですが大きいので時間は掛かります。  ネジ径がM48ｍｍの並目で、その深さがヌスミ合わせて約200mmあります。 かなり深いです(^^;) しかも貫通でなく止まり穴。 この部分は旋盤で加工しました。  フォークエンドは細目ネジが多いのですが、今回は並目ネジで長さもかなり深いタイプで珍しかったです。 削る順番や各工程で効率良く加工できる方法を検討し、職人さんが一生懸命加工してくれて無事に納める事ができました(^^) |
|
| |
