折れたボルトとプレートをスケッチ＆製作 |
|
|

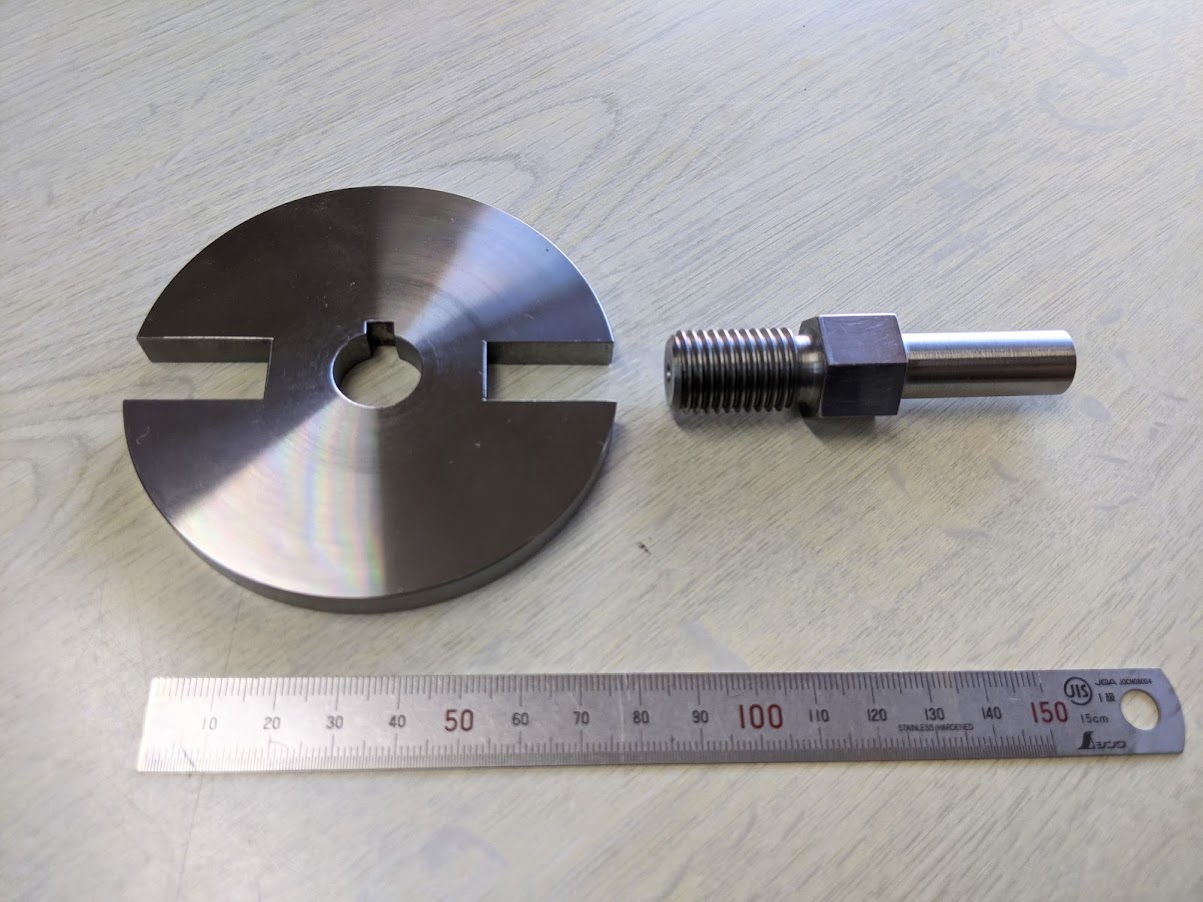

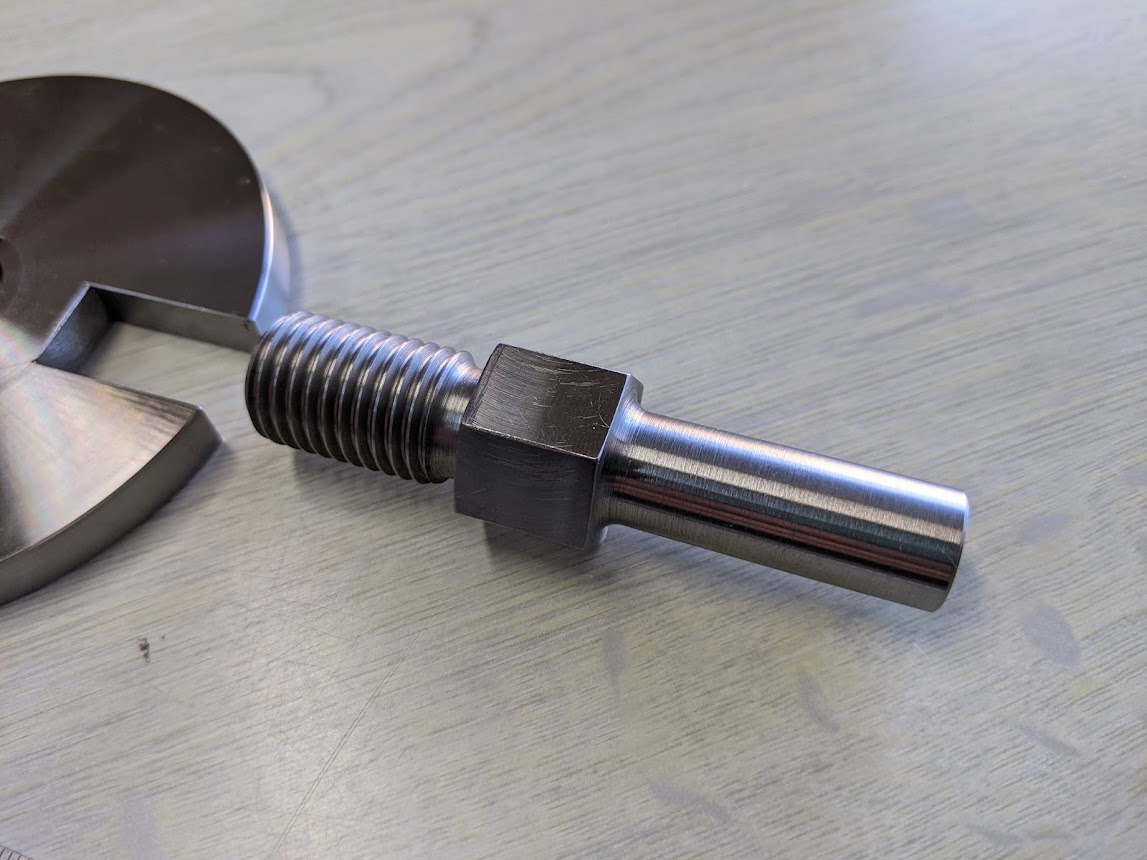

お客様から早急な修理依頼を頂きました。 サイズは小さい物で、個数も１組。 かなり傷んで変形していたプレートと、同じく傷んで折れたボルトになります。 お客様が持って来られた現物。 プレートの方は相当叩かれたのか、かなり変形していました。  ボルトの方もかなりの疲労を受けていたようです。  いつも通りスケッチをして材料を選定。 使用状況を見ると消耗が激しいので材質的に強度の高い物を選定して加工。 加工後のプレートとボルト。 プレートは旋盤とフライス盤とブローチ盤で加工。 板厚が薄い為、キー溝加工時は少し工夫しました。  ボルト。 旋盤で外径とネジ部を作り、フライス盤で六角形状に加工。  外観は現物と同じでも中身は摩耗に強い材質になっているので、 『これから過酷な使用環境の中で精一杯頑張っておいで！』 と気持ちを込めてお客様に納品させて頂きました(^^) |
|
| |
