スリップリングの修正加工

モーターやギアボックスのオーバーホールをされているお客様から、

『モーターのスリップリングを修正加工して欲しい』

と言う連絡を頂いたので現物を引き取りに伺いました。


持ち帰ったモーター軸。
大きいモーターになり重量も結構あります。
軸の左側に付いている物がスリップリングです。
モーター軸についているスリップリングを修正加工。

スリップリングが傷んでいるという事だったのでマイクロメーターやダイヤルゲージを使って詳しく確認すると、スリップリングの外径が僅かに傷んでいたので傷が取れ次第で修正加工します。


旋盤に段取り。
芯振れが0(ゼロ)になる様に薄いシムを使って調整。

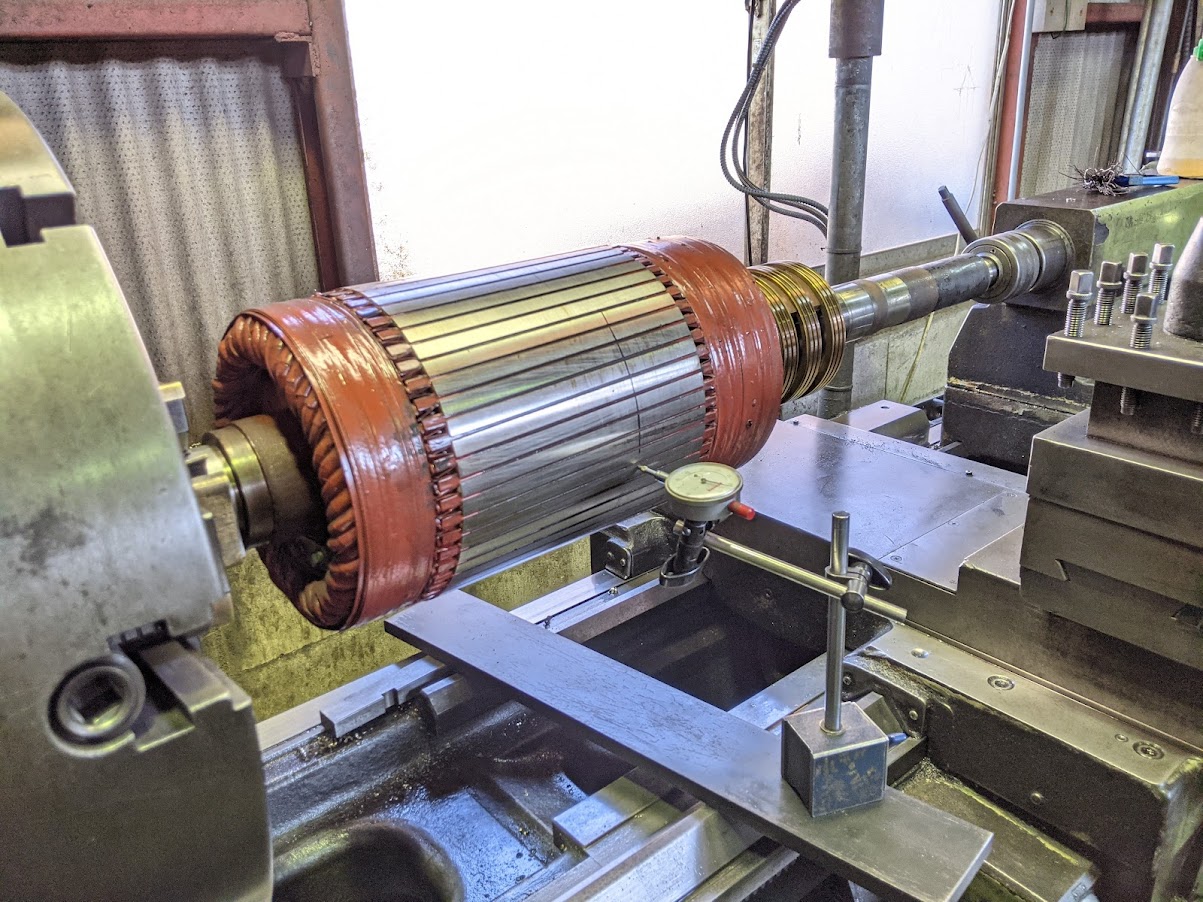

旋盤で芯振れがゼロゼロになるように丁寧に芯出し。


修正加工完了後。
削る量はほんの少し(片肉で百分台)で外径バイトを当てる際も慎重に作業しました(^^;)

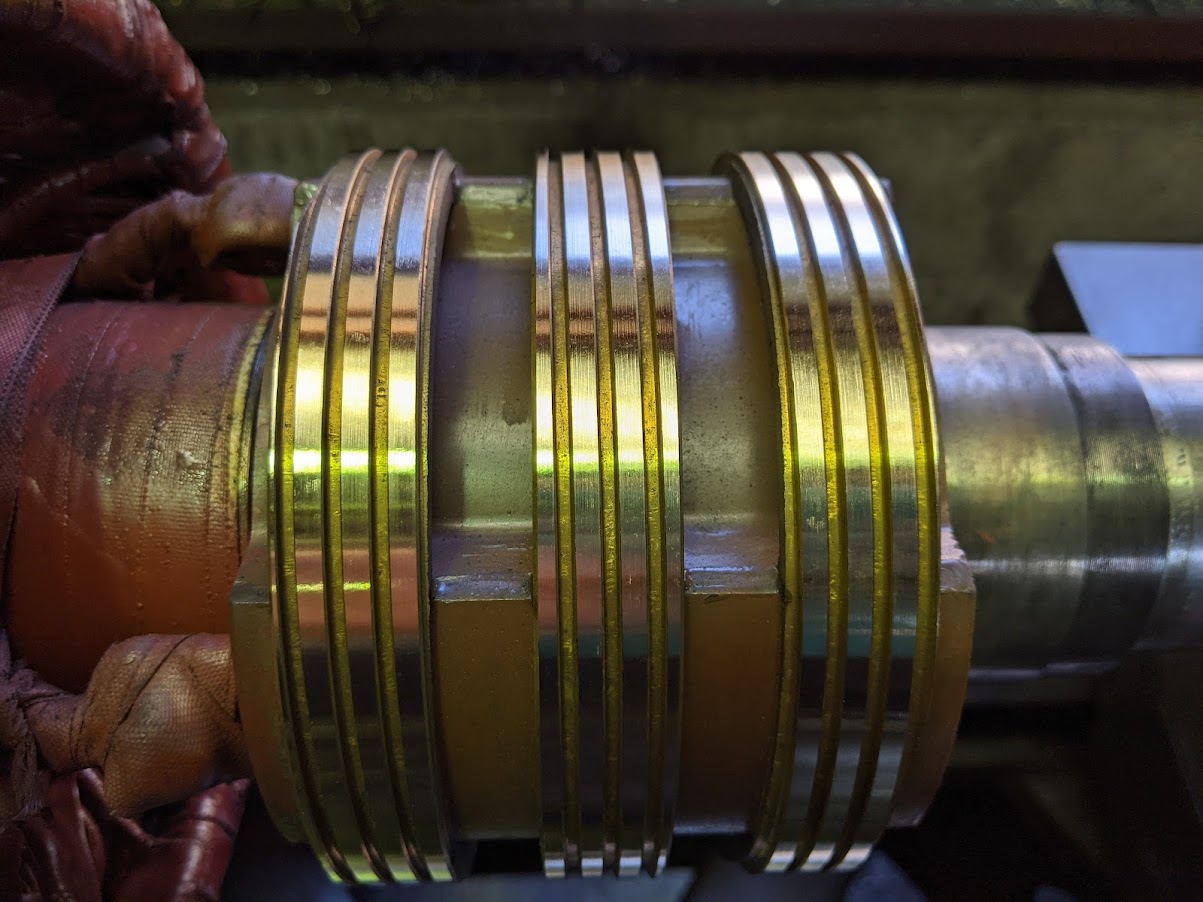

スリップリングを僅かの削り代でキレイに修正加工完了しました!

加工代が少し過ぎて逆に難しかったですが、傷はキレイに取れて表面もキレイに仕上がりました(^^)/
削る時間よりも準備(寸法測定や旋盤に段取り)時間の方が遥かに掛かりました(^^;)

スリップリングが傷つかないように丁寧に梱包して再びお客様の元に納品&修正加工は無事完了となりました!
