2021/9/12
|
|
天井クレーンのブレーキドラム製作（Φ５００） |
|
|

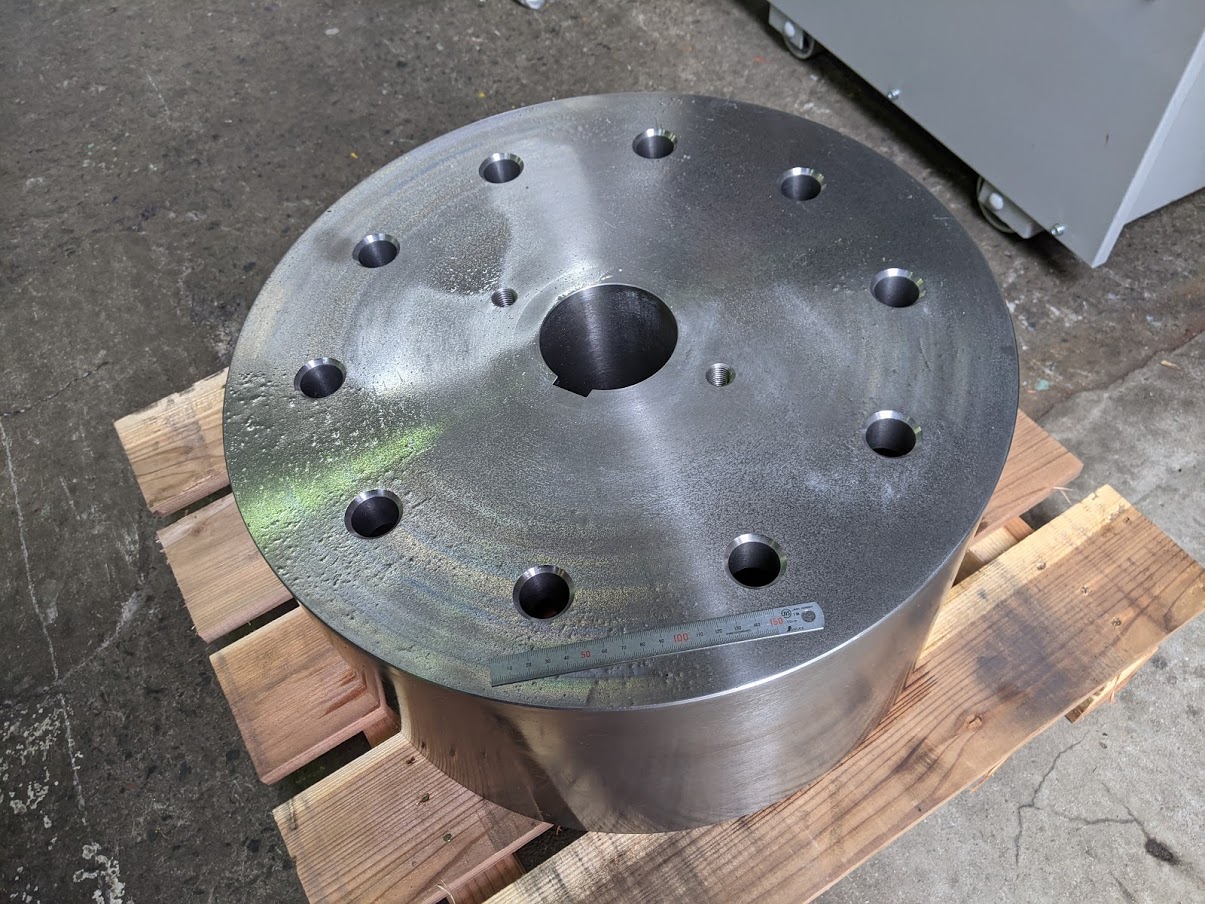

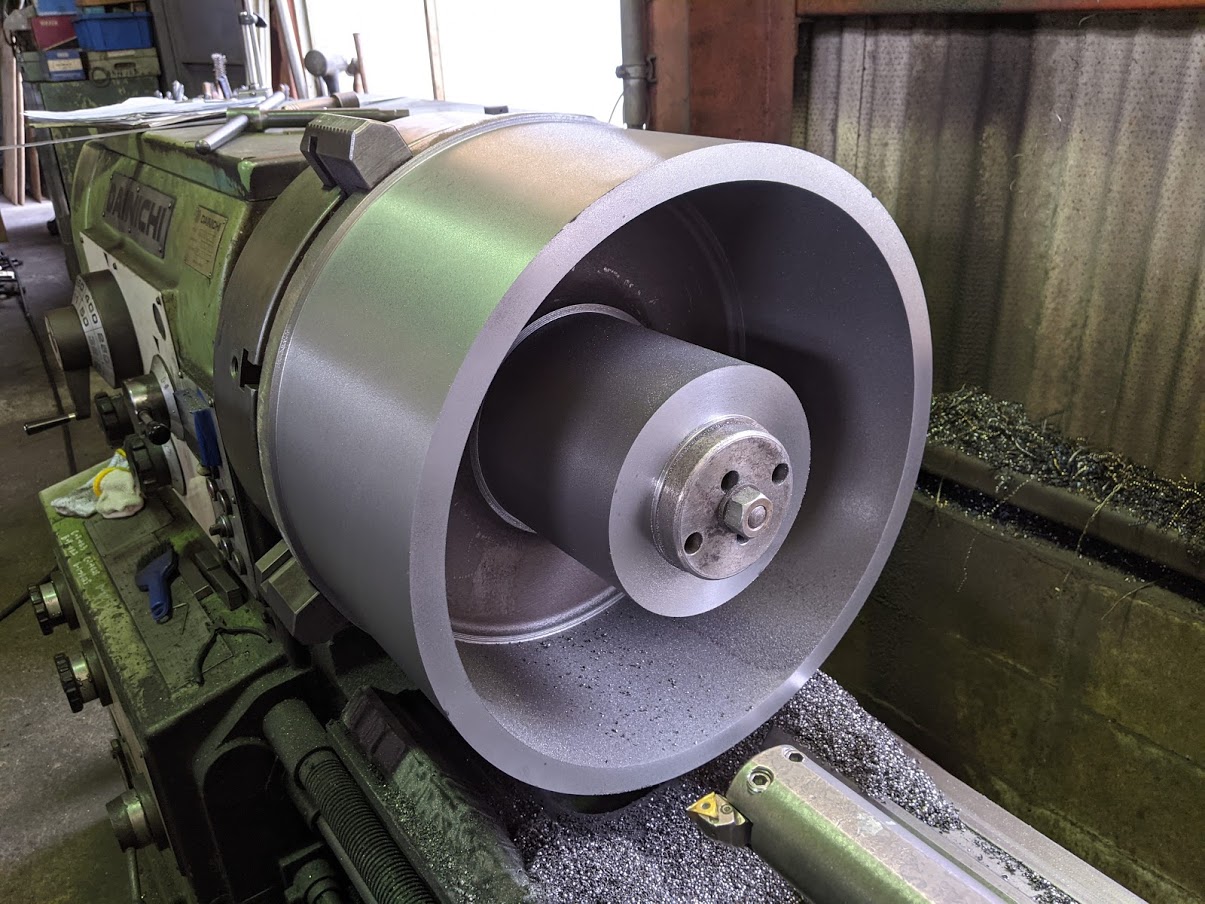

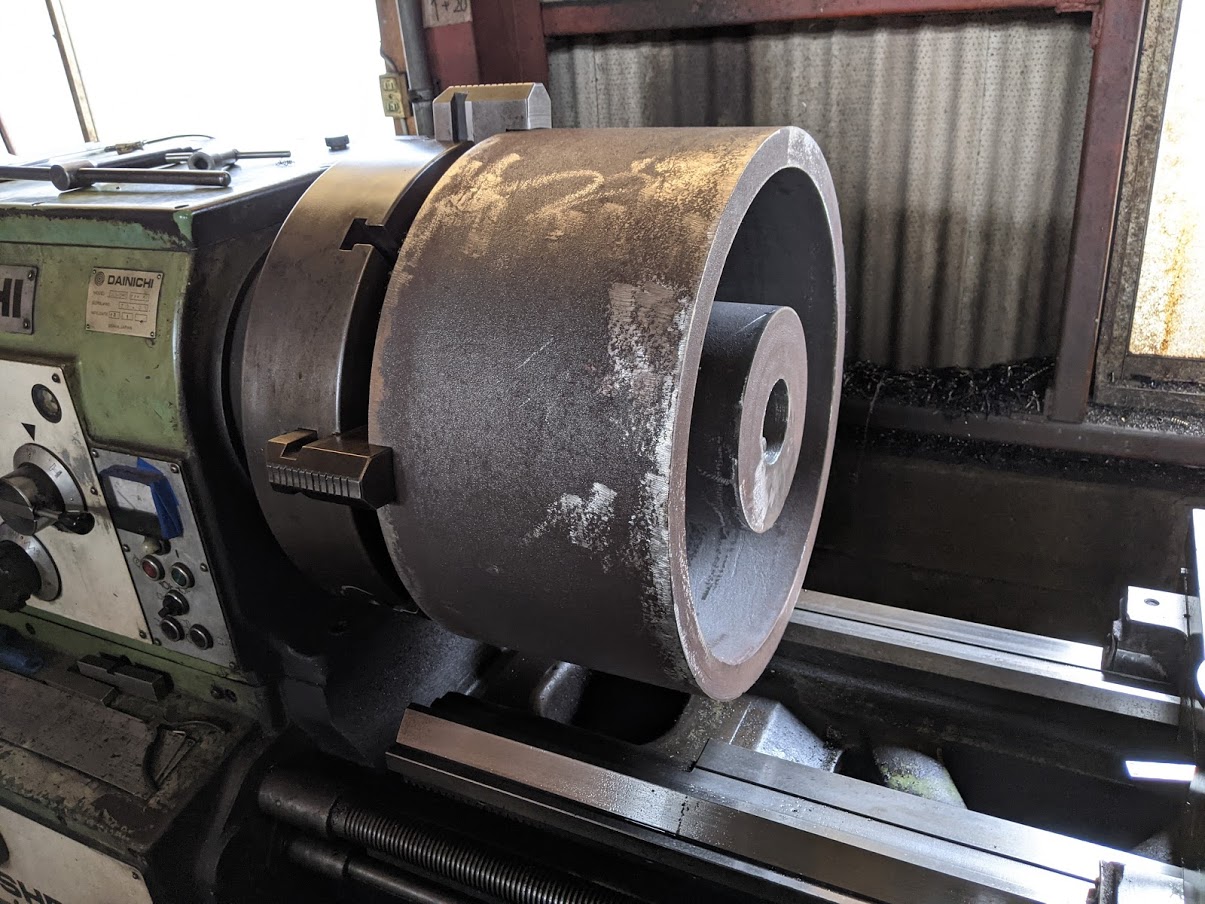

工場の建屋に設置されている天井クレーンのブレーキドラムを加工させて頂きました(^^)/ 仕上がり外径はΦ500mmの比較的大きなドラムで、材質はダクタイル鋳鉄（FCD、球状黒鉛鋳鉄）の加工的には削りやすい材質です。 ・旋盤加工（外側と内側） ・フライス加工（フランジ型たわみ軸継手用のリーマ穴） ・ブローチ加工（キー溝） の順番に加工します。 旋盤に素材をセット。 重たいので慎重に段取りして行きます。  旋盤加工中。 職人さんが一生懸命削ってくれています(^^)  フライス加工とブローチ加工を終えて無事に完成した状態。  途中の写真は撮り忘れましたが無事キレイに仕上がりました(^^)/ 職人さんの旋盤加工後にバトンタッチしてマシニングでリーマ加工を行い、その後ブローチ盤でキー溝加工を実施。 今回のキー溝加工はストレートの平行キーでしたが、設計によっては勾配キーを使うように図面が描かれている時もあるので、その時は勾配キー用のキー溝加工を行っています。 一歩。また一歩。 職人さん達が『職人』として日々成長していく姿は本当に頼もしく心強いものとなっています(^^) |
|
| |
