2021/4/20
機械加工

新規のお客様からの加工依頼(^^)
『ホームページを見て連絡しました』

と、ありがたいことに牟田鉄工のホームページを見て頂いた新規のお客様からご連絡が入り、部品加工の見積もりを行った後、ご注文を頂きました(^^)


今回製作したスプロケットと内径にキー溝加工の入ったボス達。
片方のスプロケットは大きなサイズで、３００ｍｍの直尺が小さく見えます(^^;)
新規のお客様から加工依頼を頂きました。

各ボスには内径にキー溝加工が入るのですが、大きな２個はJIS規格外のサイズで、ブローチ盤で加工するヤトイがありませんでした。

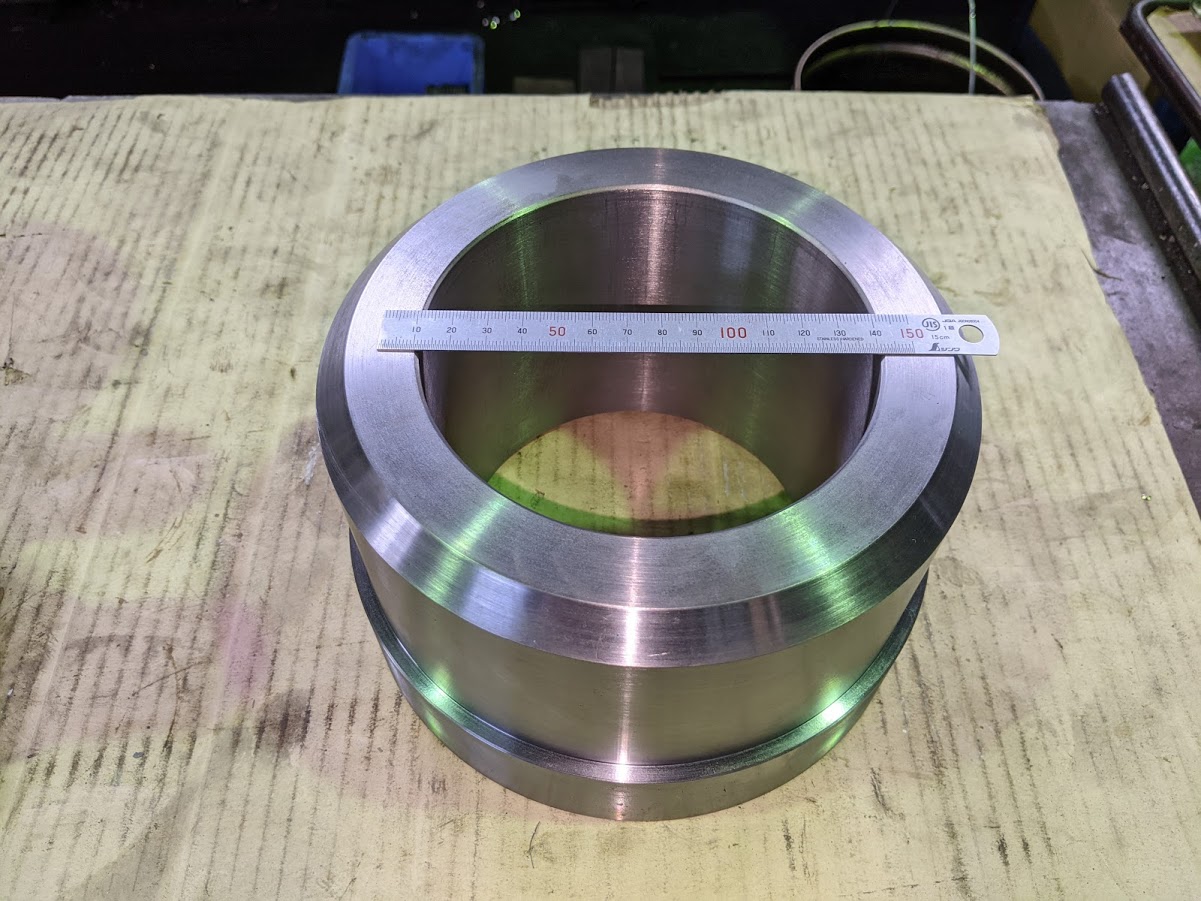

内径に対してのキー幅がJIS規格外だったボス。
ブローチ盤でキー溝加工をする予定がJIS規格外だった為、治具を製作する事に。

スロッターでのキー溝加工を考えましたが、作る時間は掛かるものの、キー溝加工時の段取り時間と加工時間は断然ブローチ盤の方が早いのでヤトイ（治具）を作る事にしました(^^)

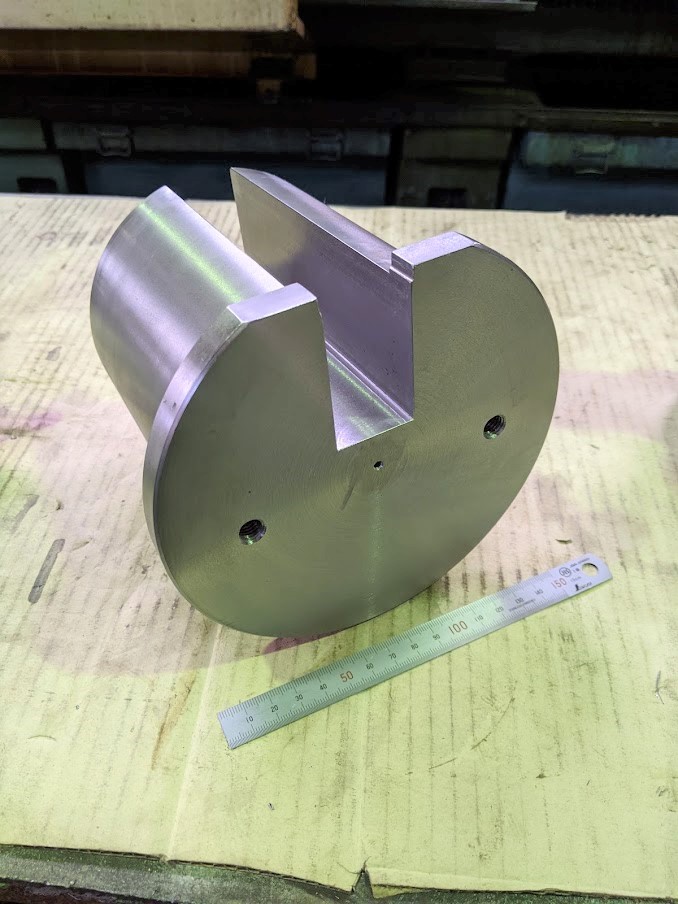

今回製作したブローチ盤加工用のヤトイ。
重たいです(^^;)
ブローチ盤でキー溝加工する為の治具。かなり重たいです。
 　

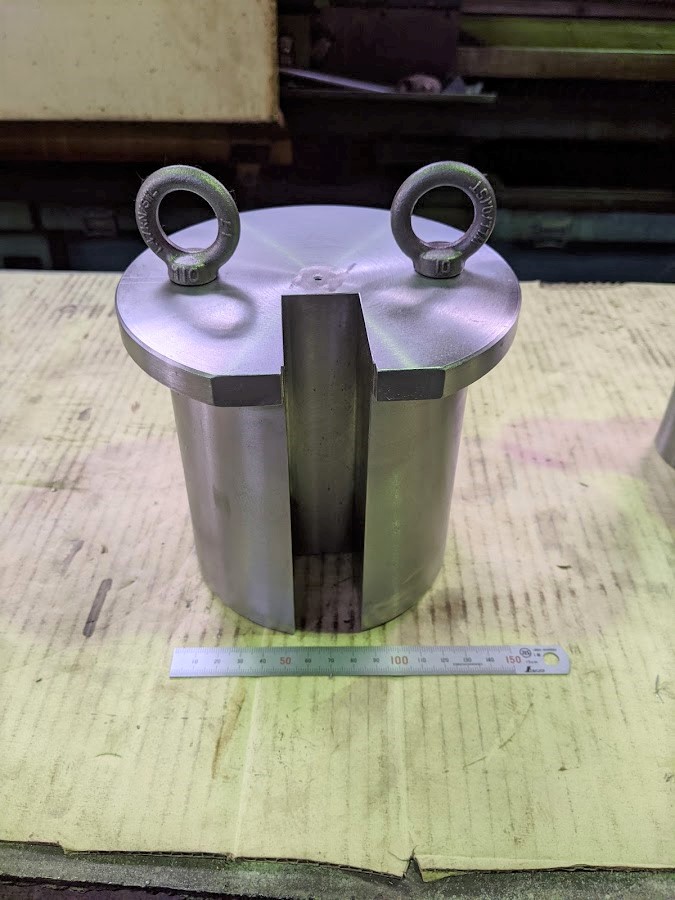

ヤトイが大きくかなり重たいので両手で持てるように吊りボルトを付けました。
治具にアイボルト２個を付け、両手で抱えてブローチ盤にセットします。

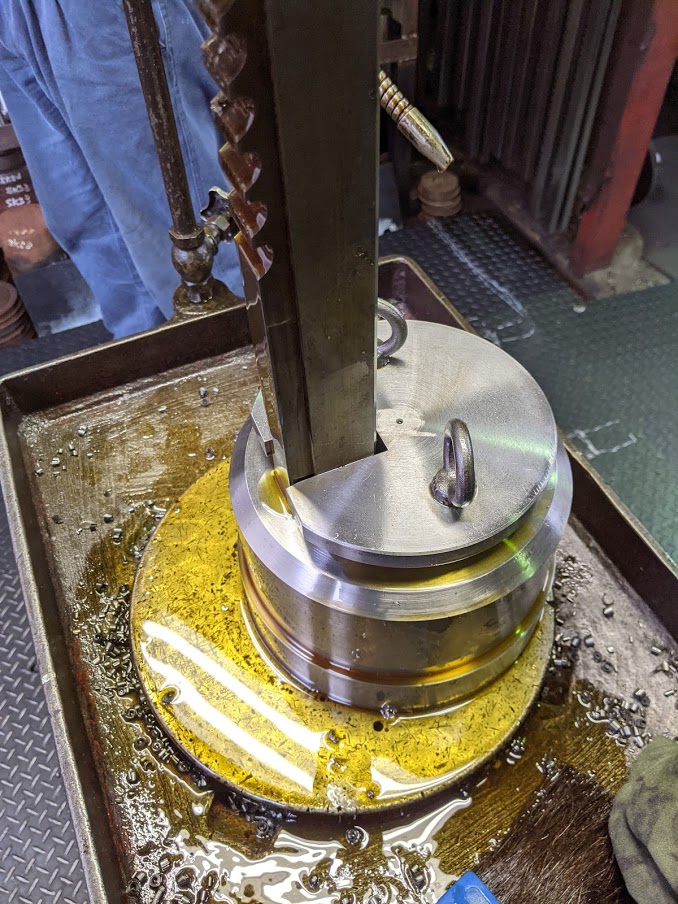

作ったヤトイを使ってブローチ盤にてキー溝加工を実施。
ブローチ盤でキー溝加工。精度・時間共にスロッターと比べると断然ブローチ盤が優れています。

無事に全ての加工を終え、お客様の元に納品させて頂きました(^^)

これからも様々なご要望にお応えできるよう、精一杯頑張って参ります！
