2021/6/19
アイテム
機械加工

勾配キー溝加工（キー幅６mと８mm）
スプロケットの内径に勾配のキー溝を加工する依頼をお客様から頂きました(^^)

今回は貫通穴にあけるキー溝なのでブローチ盤で加工します。


ブローチ盤に勾配キー加工用の治具をセット。
段取りは平行キーを削る時とほとんど同じです。

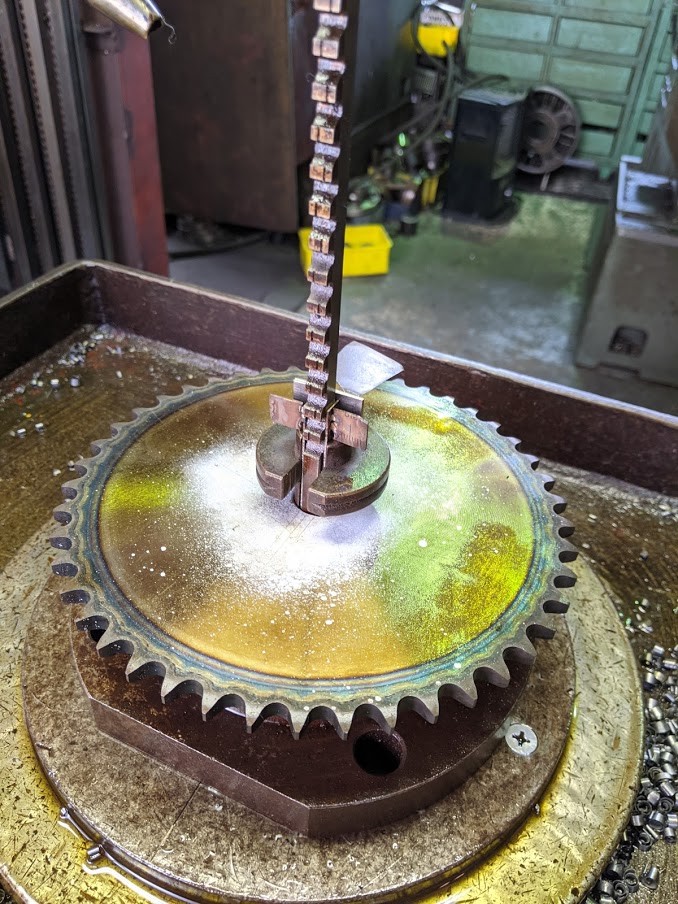

内径の勾配キー溝をブローチ盤で加工。


今回の勾配キーは２種類（６ｍｍと８ｍｍ）。
それぞれの頭付勾配キーの寸法を確認して切込む勾配の深さを調整。
スプロケットの内径に６ｍｍと８ｍｍの勾配キーを加工。

小さくて厚みが薄い勾配キーのタイプは切込みの深さ調整が若干難しくなりますが、無事に指定の寸法で加工することができました(^^)
